Ford Focus RS (2011 year). Manual - part 37

All vehicles

15.

E78706

16.

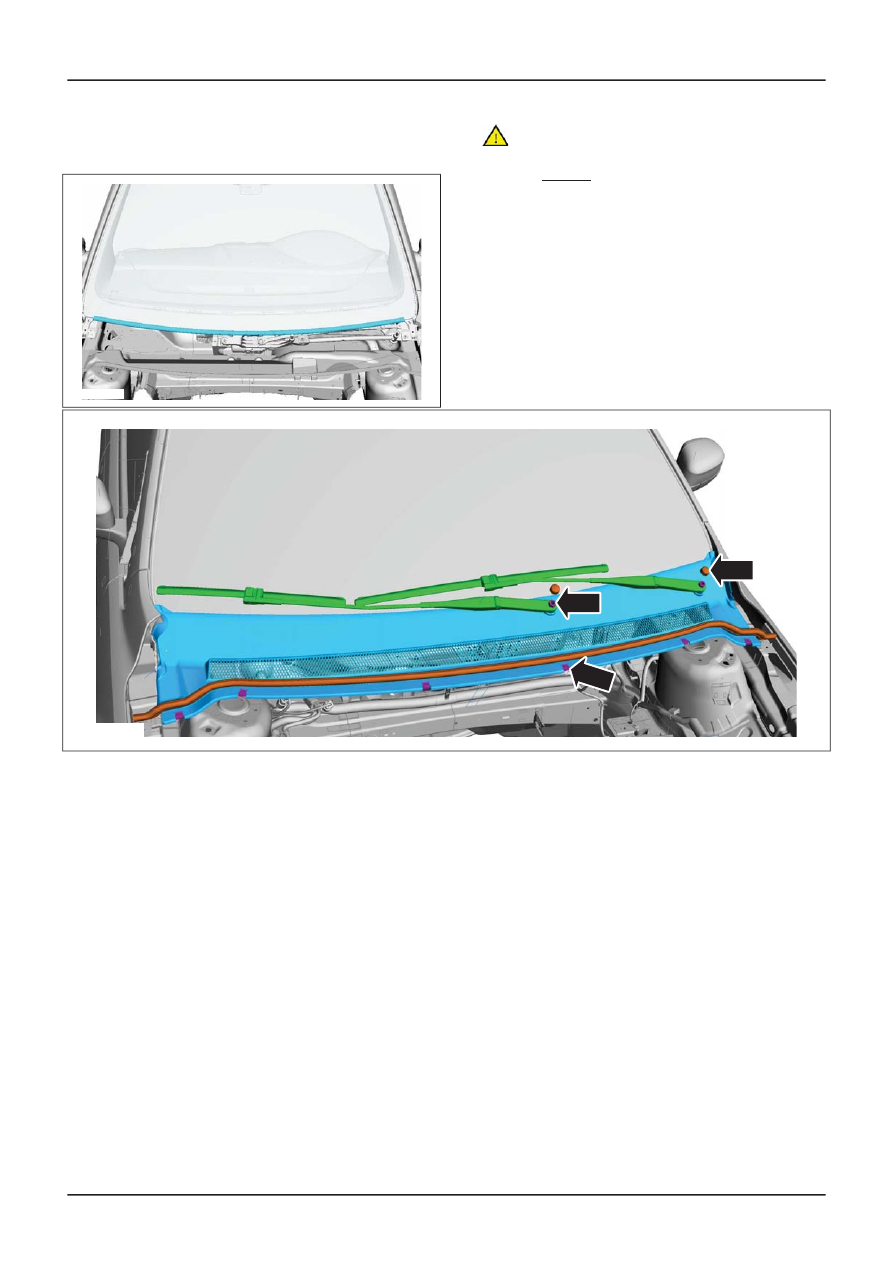

CAUTION: Make sure that the motor is
in the park position.

Torque: 15 Nm

E119479

x2

x2

x6

G1226165en

501-11-

65

Glass, Frames and Mechanisms

501-11-

65

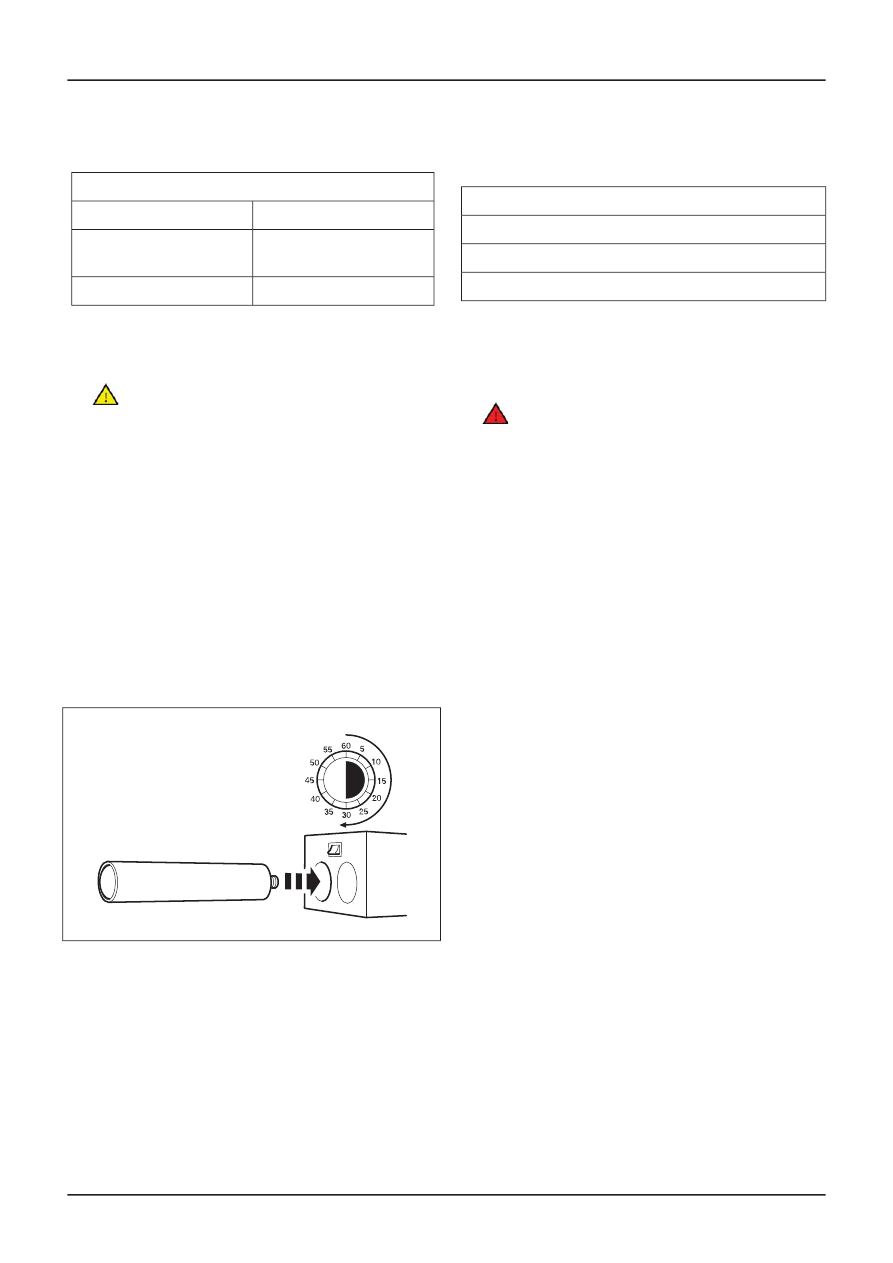

REMOVAL AND INSTALLATION

Rear Quarter Window Glass — 3-Door/5-Door

Materials

Specification

Name

WSK-M11P57-A3 /
7U7J-T03863-AA

Windscreen Adhesive
Kit - 1 Component

WSS-M11P57-A5

Windshield Adhesive Kit

General Equipment

Adhesive Tape

Direct Glazing Removal/Replacement Equipment

Knife

Laminated Card

Removal

1.

CAUTION:

Description and Operation).

2.

Material: Windshield Adhesive Kit

(WSS-M11P57-A5)

1.

2. Remove the polyurethane (PU) adhesive cap

and heat the 2K-PU adhesive for a minimum
of 30 minutes.

General Equipment: Direct Glazing

Removal/Replacement Equipment

3. Repairs under warranty:

Material: Windscreen Adhesive Kit - 1

Component (WSK-M11P57-A3 /
7U7J-T03863-AA)

TIE0022871

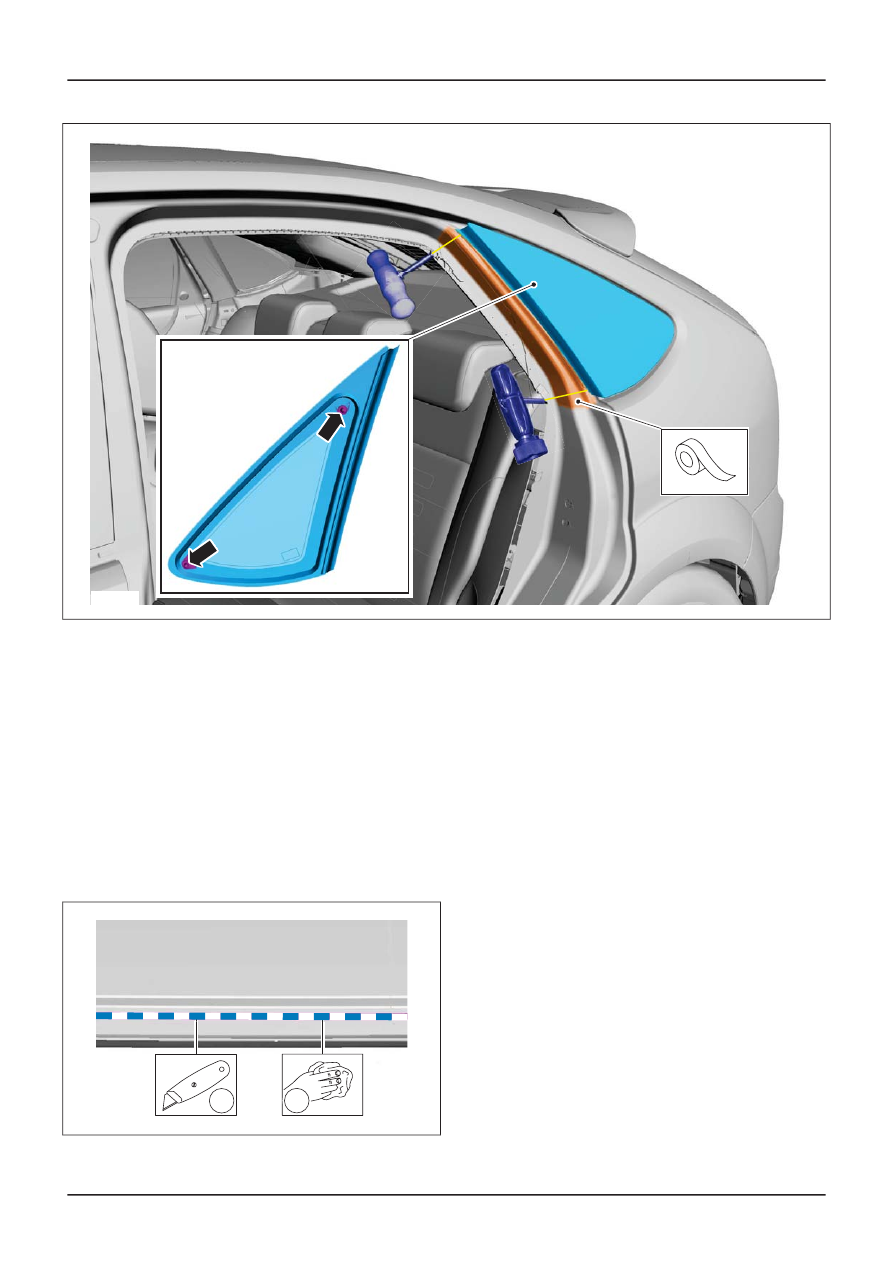

3-door

3.

WARNING: Make sure that the
component paintwork is not damaged.

NOTE: Some resistance may be encountered
when cutting through the glass locating spacers.

General Equipment: Adhesive Tape
General Equipment: Laminated Card
General Equipment: Direct Glazing

Removal/Replacement Equipment

G1240305en

501-11-

66

Glass, Frames and Mechanisms

501-11-

66

REMOVAL AND INSTALLATION

Refer to: Window Glass Health and Safety

Precautions

(100-00 General Information,

E120160

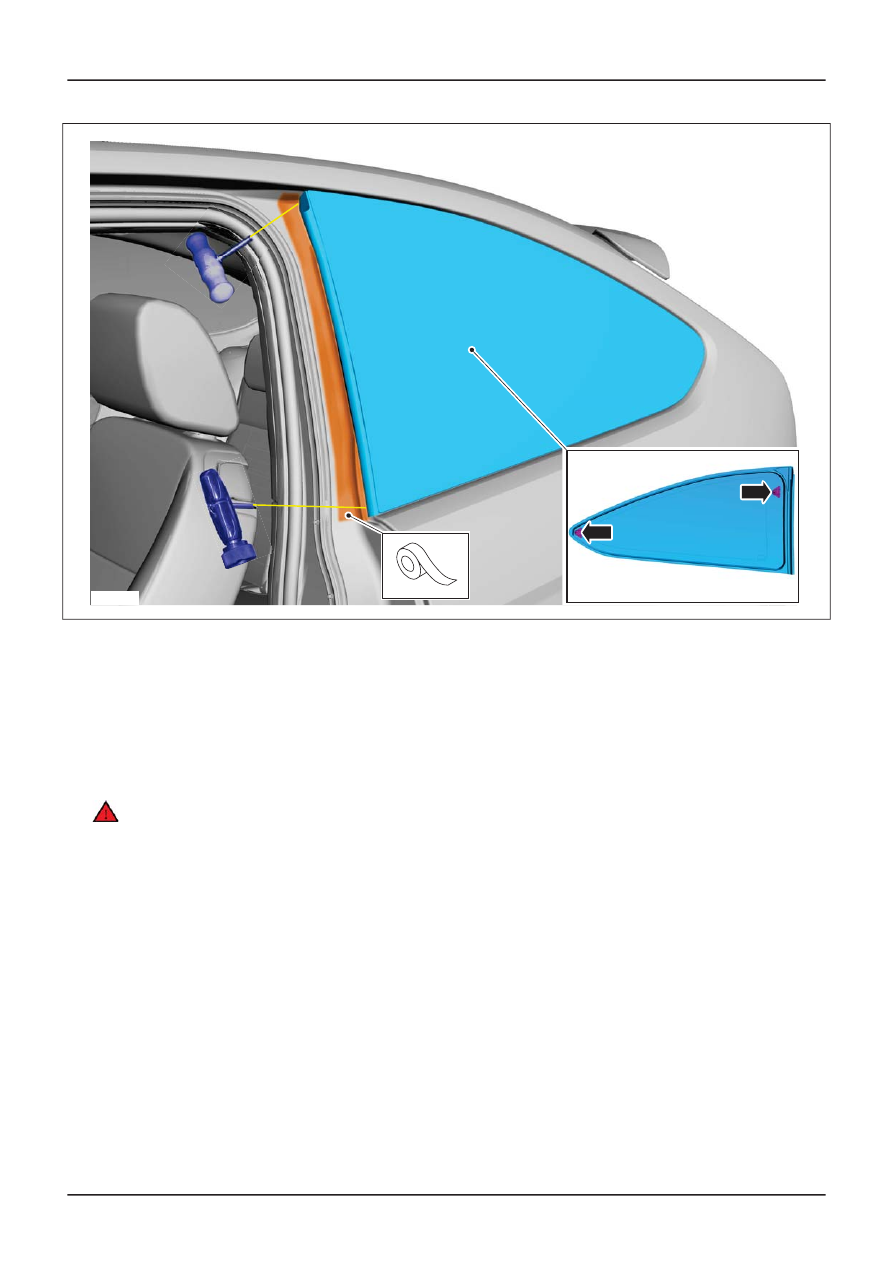

5-door

(501-05 Interior Trim and Ornamentation,
Removal and Installation).

Interior Trim and Ornamentation, Removal
and Installation).

5.

WARNING: Make sure that the
component paintwork is not damaged.

NOTE: Some resistance may be encountered
when cutting through the glass locating spacers.

General Equipment: Adhesive Tape
General Equipment: Laminated Card
General Equipment: Direct Glazing

Removal/Replacement Equipment

G1240305en

501-11-

67

Glass, Frames and Mechanisms

501-11-

67

REMOVAL AND INSTALLATION

Refer to: D-Pillar Trim Panel - 5-Door

(501-05

4.

Refer to: C-Pillar Trim Panel - 4-Door/5-Door

E120156

Installation

1.

NOTE: Minimum 1 mm bead thickness.

General Equipment: Knife

1.

2. NOTE: Make sure that the mating faces are

clean and free of foreign material.

3. NOTE: Touching the adhesive surface will

impair rebonding.

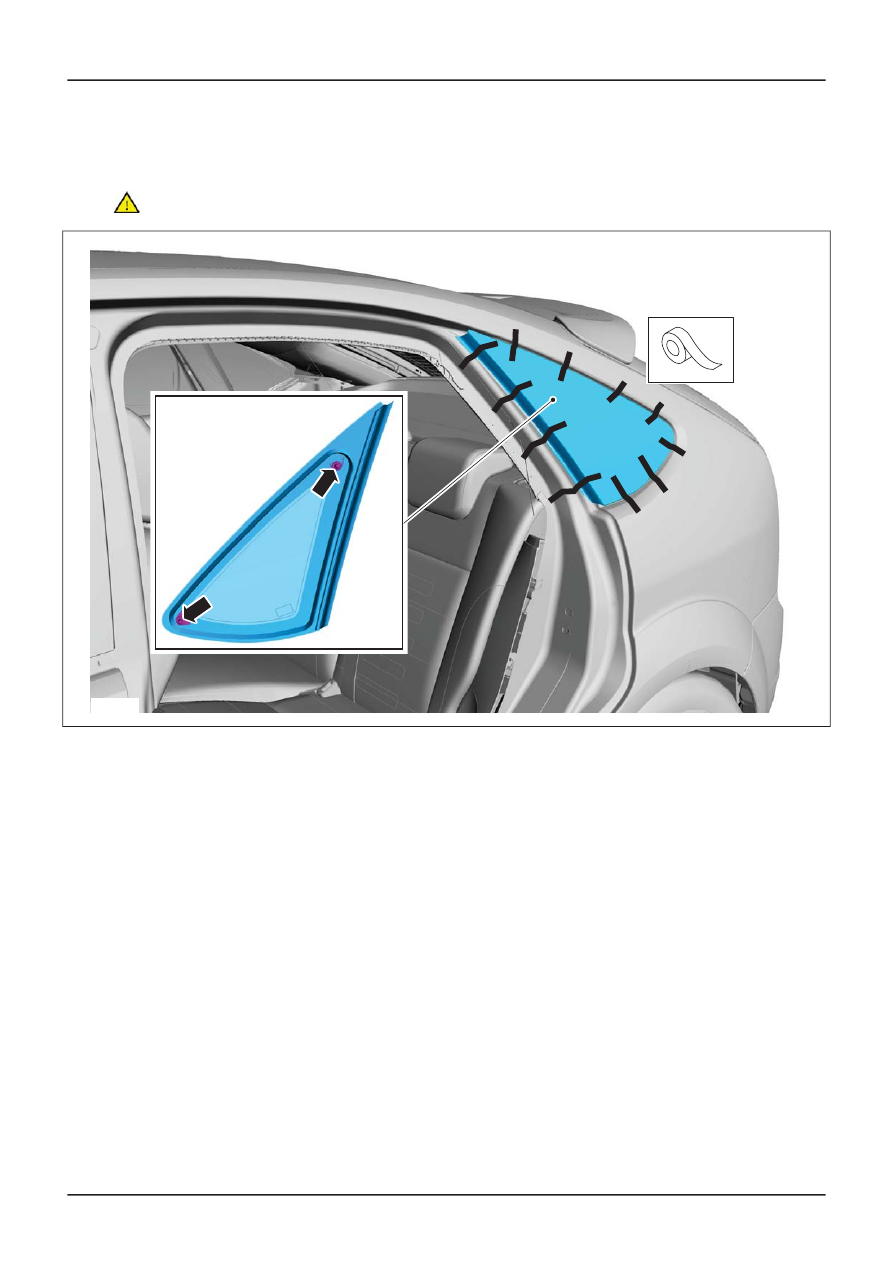

Prepare the rear quarter window glass, rear
quarter window glass flange and trimmed PU
adhesive in accordance with the instructions
supplied with the glass adhesive kit.

E114059

1

2

3-door

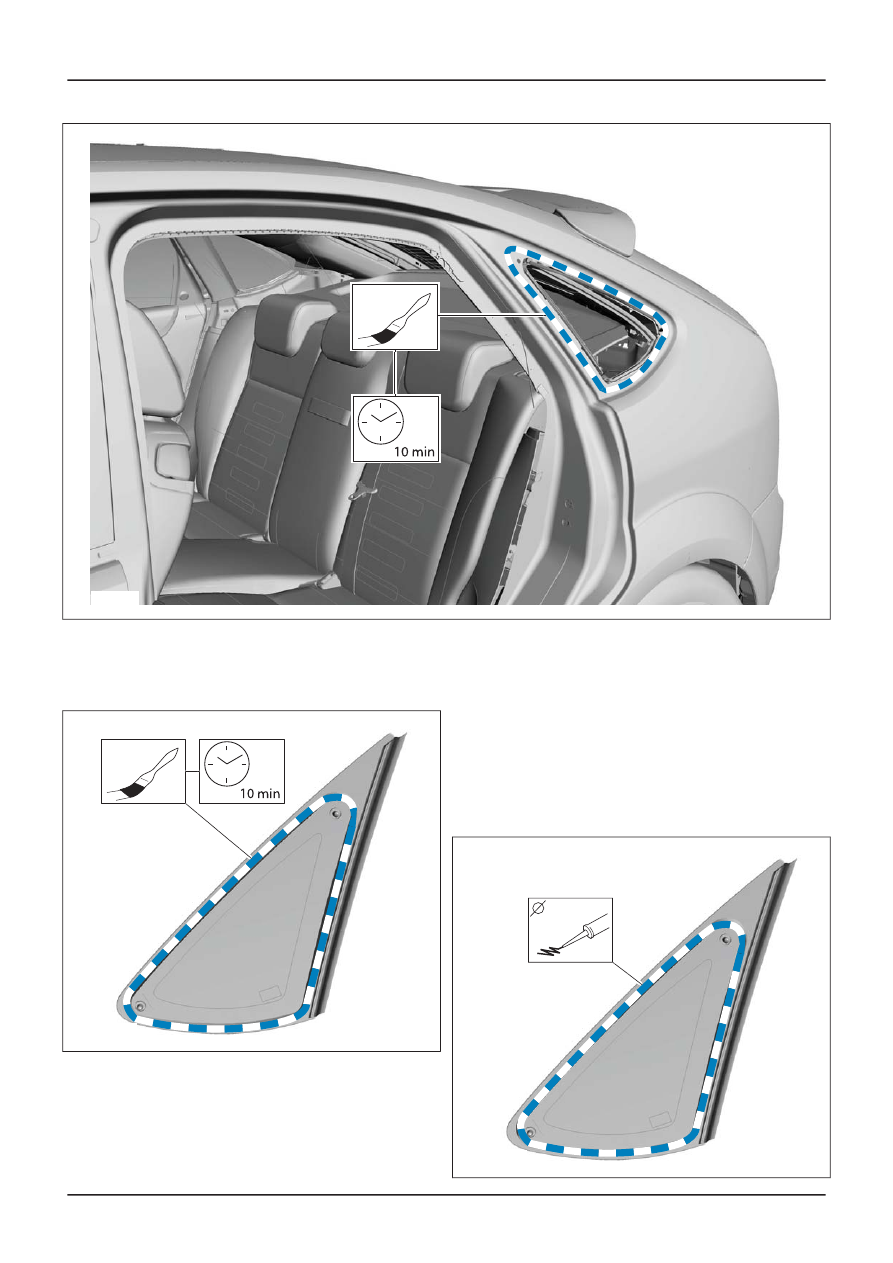

2. Apply the activator/ primer in accordance with

the instructions supplied with the glass adhesive
kit.

G1240305en

501-11-

68

Glass, Frames and Mechanisms

501-11-

68

REMOVAL AND INSTALLATION

E120158

3. Apply the activator/ primer in accordance with

the instructions supplied with the glass adhesive
kit.

E120171

4. NOTE: Discard the first 100 mm of adhesive as

this may have a reduced working time.

NOTE: Make sure that any breakage in the
continuous bead of adhesive is overlapped by
20 mm.

General Equipment: Direct Glazing

Removal/Replacement Equipment

Material: Windshield Adhesive Kit

(WSS-M11P57-A5)

Material: Windscreen Adhesive Kit - 1

Component (WSK-M11P57-A3 /
7U7J-T03863-AA)

E120161

8-10mm

G1240305en

501-11-

69

Glass, Frames and Mechanisms

501-11-

69

REMOVAL AND INSTALLATION

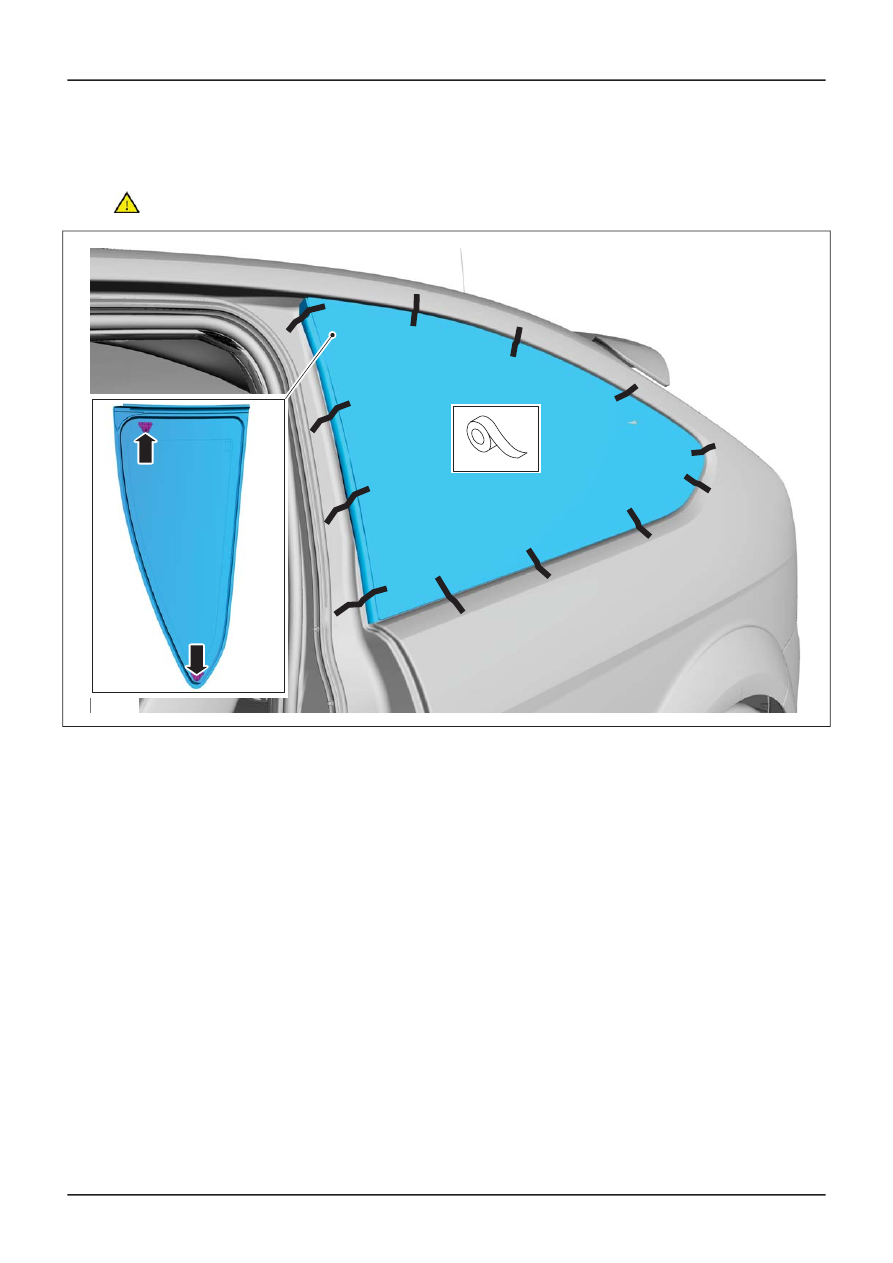

5.

Press firmly and evenly into position.

General Equipment: Direct Glazing

Removal/Replacement Equipment

•

•

CAUTION: During the curing time of
the polyurethane (PU) adhesive, the

door windows must be left open.

Using tape, secure the rear quarter window
glass in the correct position until the PU
adhesive has cured.

General Equipment: Adhesive Tape

E120159

5-door

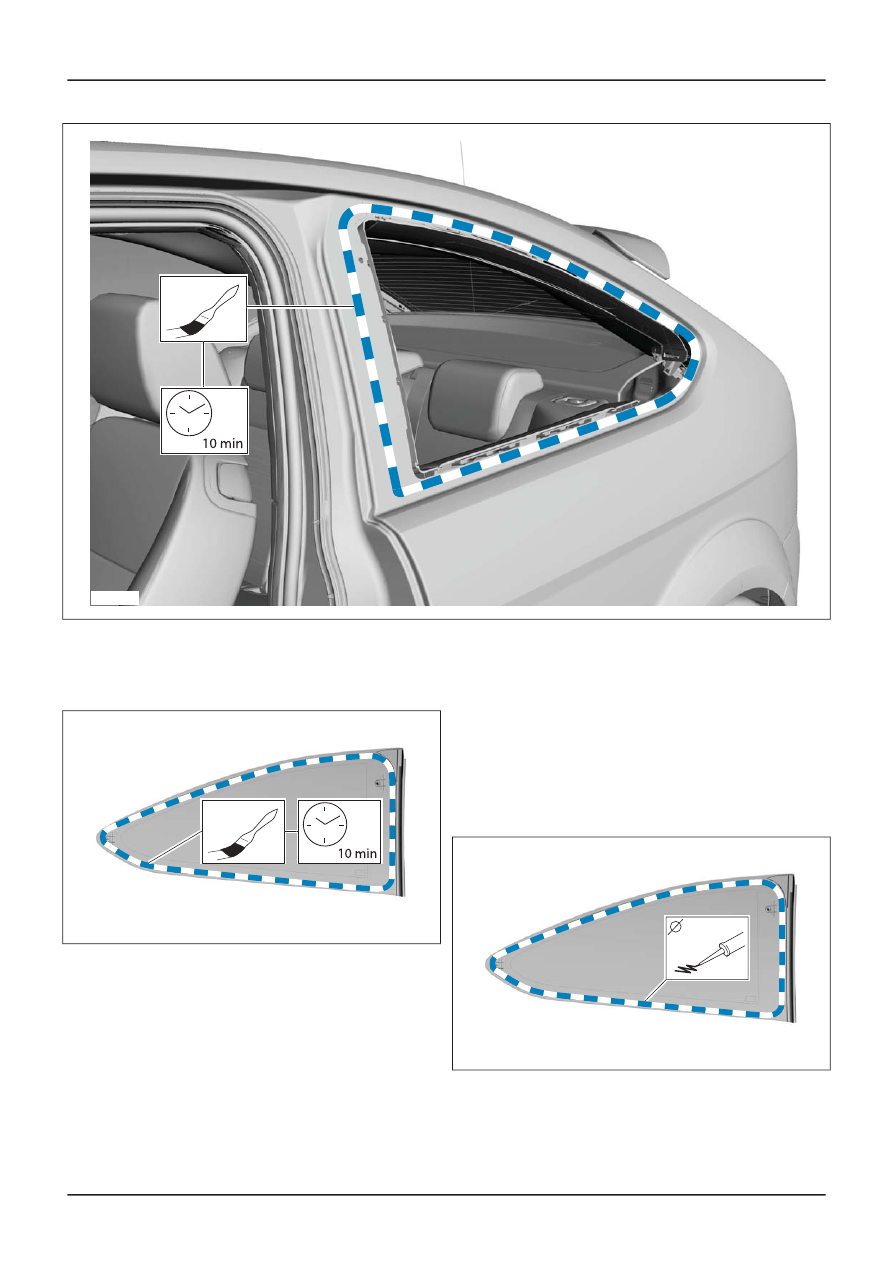

6. Apply the activator/ primer in accordance with

the instructions supplied with the glass adhesive
kit.

G1240305en

501-11-

70

Glass, Frames and Mechanisms

501-11-

70

REMOVAL AND INSTALLATION

E120154

7. Apply the activator/ primer in accordance with

the instructions supplied with the glass adhesive
kit.

E120170

8. NOTE: Discard the first 100 mm of adhesive as

this may have a reduced working time.

NOTE: Make sure that any breakage in the
continuous bead of adhesive is overlapped by
20 mm.

General Equipment: Direct Glazing

Removal/Replacement Equipment

Material: Windshield Adhesive Kit

(WSS-M11P57-A5)

Material: Windscreen Adhesive Kit - 1

Component (WSK-M11P57-A3 /
7U7J-T03863-AA)

E120157

8 -10mm

G1240305en

501-11-

71

Glass, Frames and Mechanisms

501-11-

71

REMOVAL AND INSTALLATION

9.

Press firmly and evenly into position.

General Equipment: Direct Glazing

Removal/Replacement Equipment

•

•

CAUTION: During the curing time of
the polyurethane (PU) adhesive, the

door windows must be left open.

Using tape, secure the rear quarter window
glass in the correct position until the PU
adhesive has cured.

General Equipment: Adhesive Tape

E120155

(501-05 Interior Trim and Ornamentation,
Removal and Installation).

Interior Trim and Ornamentation, Removal
and Installation).

G1240305en

501-11-

72

Glass, Frames and Mechanisms

501-11-

72

REMOVAL AND INSTALLATION

10.

Refer to: C-Pillar Trim Panel - 4-Door/5-Door

Refer to: D-Pillar Trim Panel - 5-Door

(501-05
