Glass, Frames and Mechanisms — Vehicles With: Global Closing

schematic and connector information.

General Equipment

Worldwide diagnostic system (WDS)

Inspection and Verification

1. Verify the customer concern.

2. Visually inspect for obvious signs of mechanical

or electrical damage.

Visual Inspection Chart

Electrical

Mechanical

• Fuse(s)

• Electrical

connector(s)

• Switch(es)

• Circuit(s)

• Window seal

• Door window frame

3. Initialize the door window motors.

(501-11 Glass, Frames and Mechanisms,
General Procedures).

4. If an obvious cause for an observed or reported

concern is found, correct the cause (if possible)
before proceeding to the next step.

5. If the cause is not visually evident, verify the

symptom and refer to WDS.

G330087en

501-11-

17

Glass, Frames and Mechanisms

501-11-

17

DIAGNOSIS AND TESTING

REFER to

:

Door Window Motor Initialization

Refer to

Wiring Diagrams Section 501-11

, for

Door Window Motor Initialization

WARNING: The door window anti-trap
function will not operate during the door
window motor initialization procedure.
Make sure that the door window opening
is free of all foreign material. Failure to
follow this instruction may result in
personal injury.

NOTE: After the battery has been disconnected it
is necessary to initialize each door window motor
separately.

NOTE: If a single door window motor has been
disconnected, it is necessary to initialize that door
window motor.

NOTE: If the fuse for a front or rear door window
motor has been disconnected, it is necessary to
initialize that door window motor.

NOTE: If the battery junction box (BJB) fuse for
the front power windows has been disconnected,
it is necessary to initialize both front door window
motors.

NOTE: If the battery junction box (BJB) fuse for
the rear power windows has been disconnected,
it is necessary to initialize both rear door window
motors.

NOTE: Leave a period of at least one minute
before connecting the battery, fuse or door window
motor(s).

All vehicles

1. Press and hold the power window control

switch close button until the door window is
fully closed.

2. Release the power window control switch

close button and press again for three
seconds.

3. Briefly press the power window control

switch open button to the second detent and
release the button.

• The door window should open automatically.

4. Briefly press the power window control

switch close button to the second detent and
release the button.

• If the door window does not close

automatically, repeat the complete
procedure.

5. Repeat the door window motor initialization

for each door window motor.

Convertible

6. Press and hold the convertible top switch

CLOSE button until the convertible top is
fully closed. Hold the switch closed for three
seconds.

G323942en

501-11-

18

Glass, Frames and Mechanisms

501-11-

18

GENERAL PROCEDURES

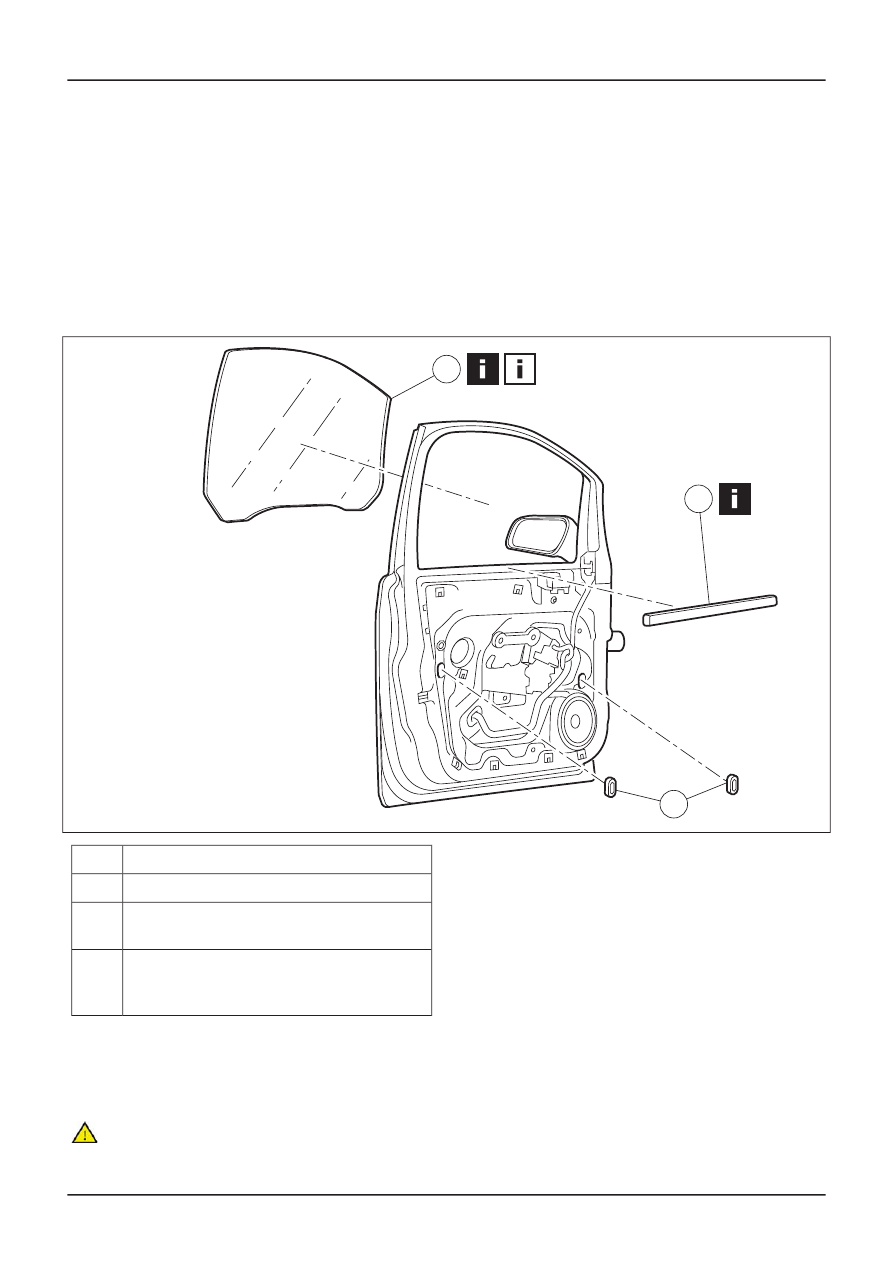

Front Door Window Glass

1. Remove the front door trim panel. For

additional information, refer to: (501-05

and Installation),

Installation).

2. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E39517

1

2

3

Description

Item

Front door panel grommets

1

Front door interior weatherstrip

2

Front door window glass

3

3. To install, reverse the removal procedure.

Removal Details

Item 2

Front door interior weatherstrip

CAUTION: To avoid damage, care must be
taken when removing the front door
interior weatherstrip.

G427344en

501-11-

19

Glass, Frames and Mechanisms

501-11-

19

REMOVAL AND INSTALLATION

Front Door Trim Panel - 3-Door

(Removal

Front Door Trim Panel -

Interior Trim and Ornamentation)

4-Door/5-Door/Wagon

(Removal and

See Removal Detail

See Installation Detail

See Removal Detail

Item 3

Front door window glass

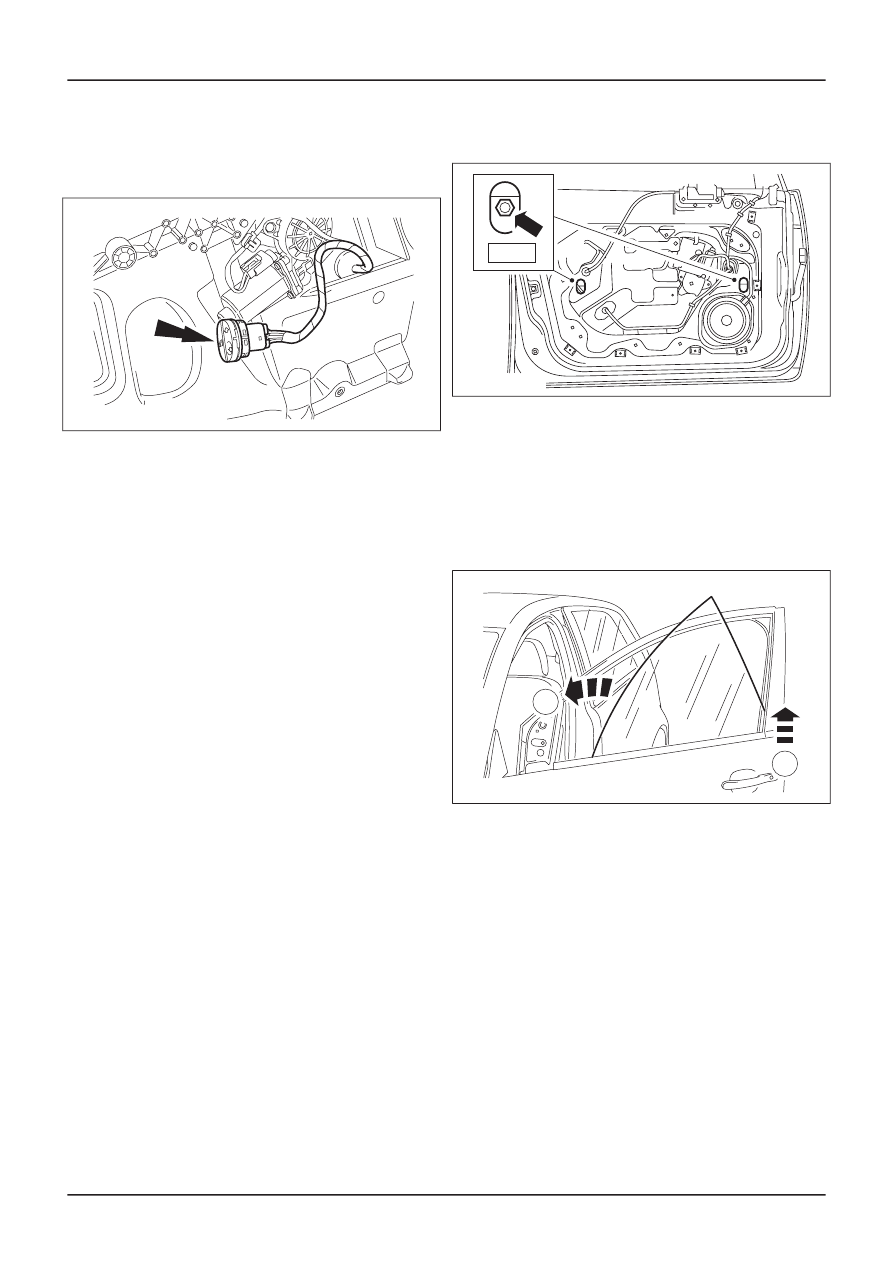

1. Connect the front door power window control

switch electrical connector.

TIE0028859

2. Connect the battery ground cable.

Mounting and Cables, General Procedures).

3. Loosen the front door window glass clamp

retaining bolts by two turns.

• Align the front door window glass clamp

retaining bolts with the access holes.

TIE39519

8 Nm

4. NOTE: The front door window glass must be

removed towards the outside of the window
opening.

Remove the front door window glass.

1. Lift the front door window glass.
2. Tip the front door window glass forwards and

remove it from the front door.

TIE0028861

1

2

Installation Details

Item 3

Front door window glass

NOTE: The front door window glass must be
installed from the outside of the window opening.

G427344en

501-11-

20

Glass, Frames and Mechanisms

501-11-

20

REMOVAL AND INSTALLATION

Disconnect and Connect

(414-01 Battery,

For additional information,

refer to: Battery

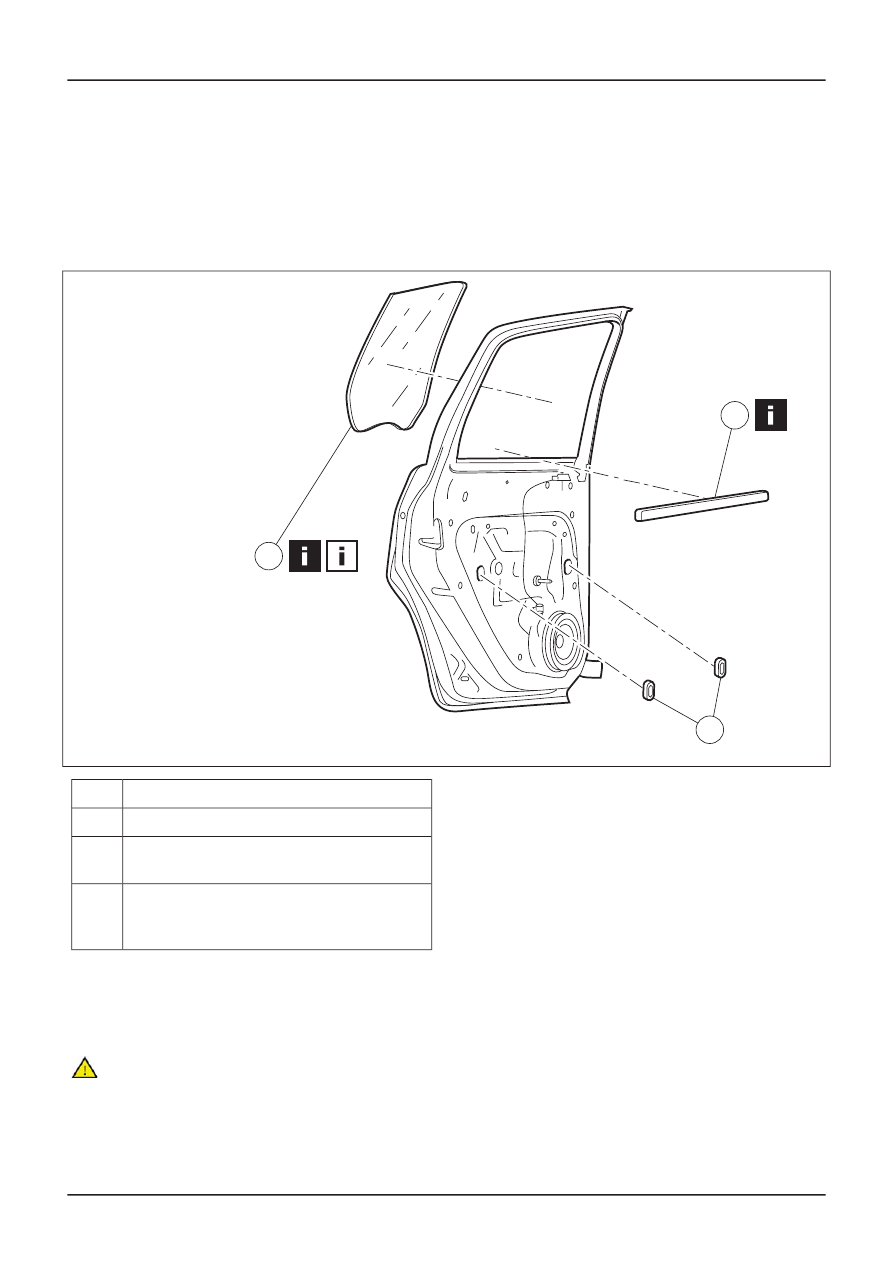

Rear Door Window Glass — Vehicles With: Manual Windows

1. Remove the rear door trim panel.

Door Trim Panel - Vehicles With: Manual

Windows

(501-05 Interior Trim and

Ornamentation, Removal and Installation).

2. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E39520

1

3

2

Description

Item

Grommets

1

Interior weatherstrip

See Removal Detail

2

Window glass

See Removal Detail
See Installation Detail

3

3. To install, reverse the removal procedure.

Removal Details

Item 2

Interior weatherstrip

CAUTION: Carefully remove the interior
weatherstrip to avoid damage.

G296305en

501-11-

21

Glass, Frames and Mechanisms

501-11-

21

REMOVAL AND INSTALLATION

For additional information,

refer to: Rear

Item 3

Window glass

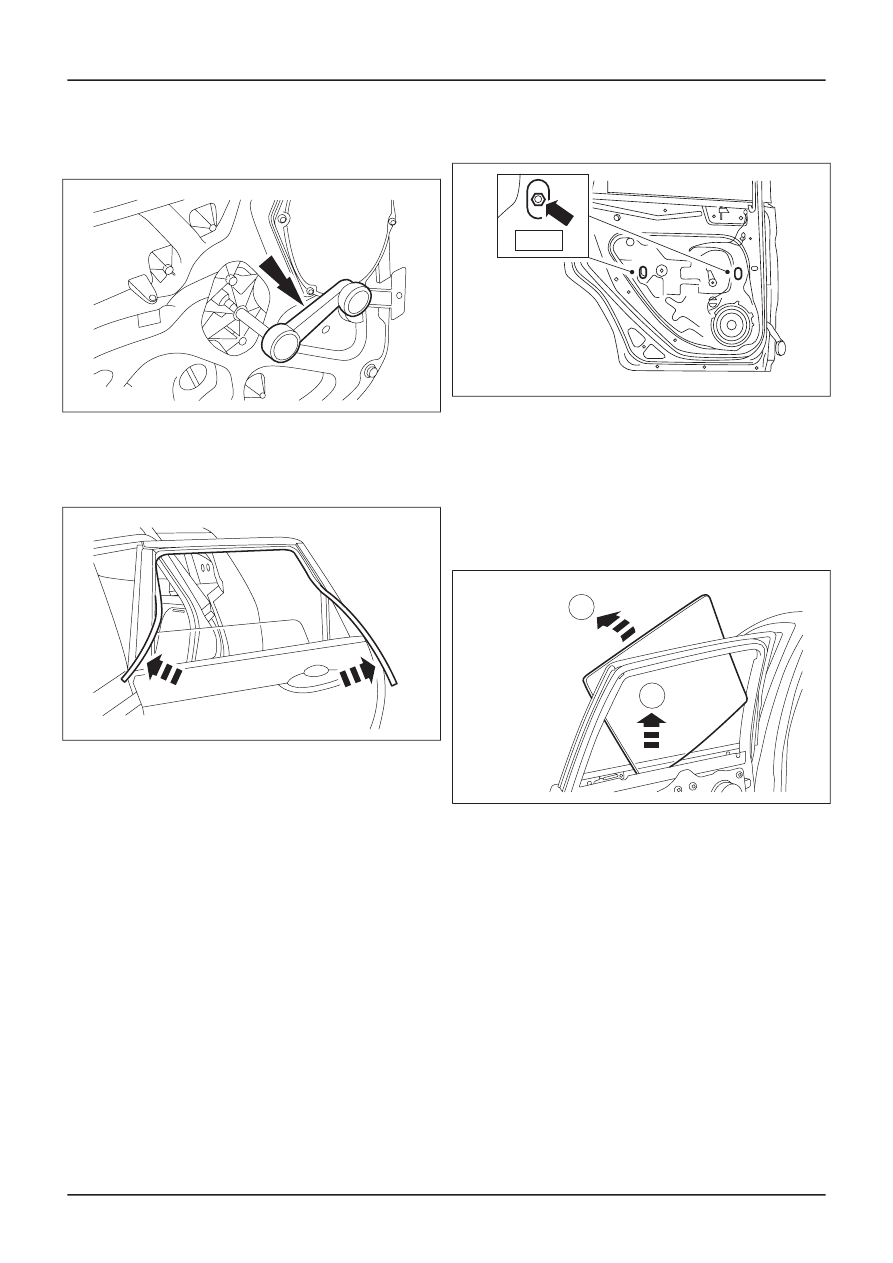

1. Install the window regulator handle.

TIE0028854

2. Fully lower the window glass.

3. Position the lower part of the door glass top

run outside the door.

E0001161

4. Loosen the rear door window glass clamp

retaining bolts two complete turns.

• Align the window glass clamp retaining bolts

with the access holes.

TIE39521

8 Nm

5. NOTE: The rear door window glass must be

removed towards the outside of the window
opening.

Remove the rear door window glass.

1. Lift the window glass.
2. Tip the window glass outwards and remove

the window glass from the rear door.

TIE0031998

1

2

Installation Details

Item 3

Window glass

NOTE: The rear door window glass must be
installed from the outside of the window opening.

G296305en

501-11-

22

Glass, Frames and Mechanisms

501-11-

22

REMOVAL AND INSTALLATION

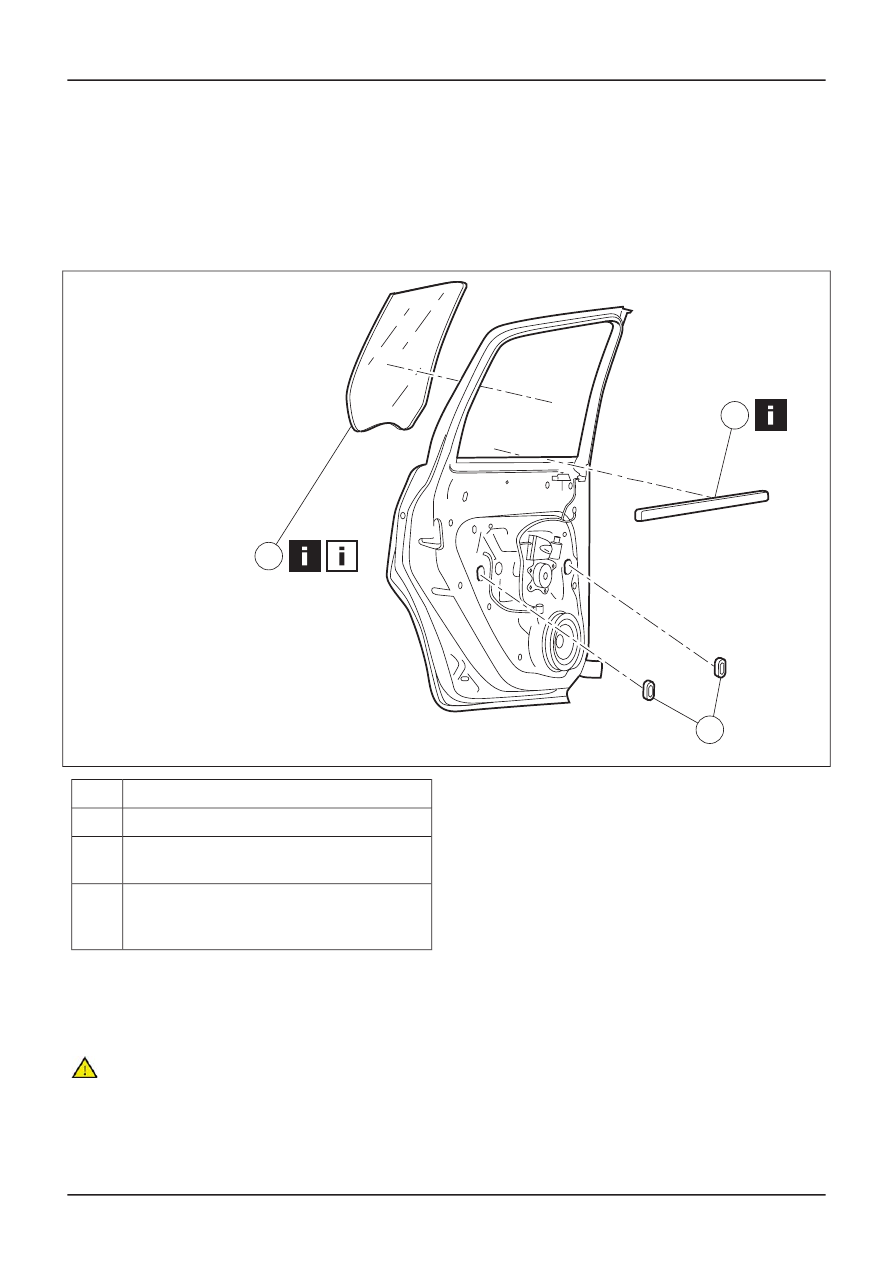

Rear Door Window Glass — Vehicles With: Power Windows

1. Remove the rear door trim panel.

For additional information,

refer to: Rear

Door Trim Panel - Vehicles With: Power

Windows

(501-05 Interior Trim and

Ornamentation, Removal and Installation).

2. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E39533

1

3

2

Description

Item

Grommets

1

Interior weatherstrip

See Removal Detail

2

Window glass

See Removal Detail

3

3. To install, reverse the removal procedure.

Removal Details

Item 2

Interior weatherstrip

CAUTION: Carefully remove the interior
weatherstrip to avoid damage.

G296306en

501-11-

23

Glass, Frames and Mechanisms

501-11-

23

REMOVAL AND INSTALLATION

See Installation Detail

Item 3

Window glass

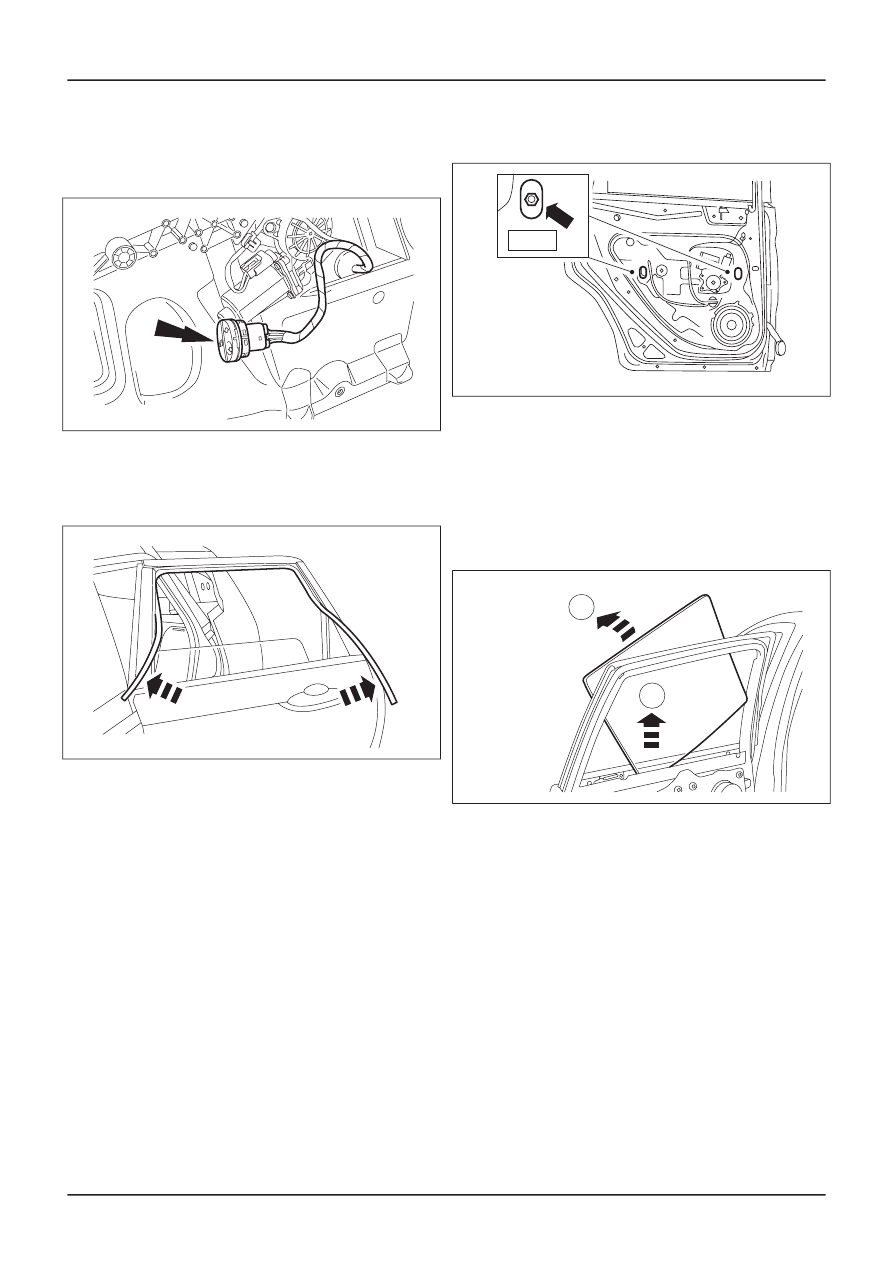

1. Connect the power window control switch

electrical connector.

TIE0028859

2. Fully lower the window glass.

3. Position the lower part of the door glass top

run outside the door.

E0001161

4. Loosen the rear door window glass clamp

retaining bolts two complete turns.

• Align the window glass clamp retaining bolts

with the access holes.

TIE39534

8 Nm

5. NOTE: The rear door window glass must be

removed towards the outside of the window
opening.

Remove the rear door window glass.

1. Lift the window glass.
2. Tip the window glass outwards and remove

the window glass from the rear door.

TIE0031998

1

2

Installation Details

Item 3

Window glass

NOTE: The rear door window glass must be
installed from the outside of the window opening.

G296306en

501-11-

24

Glass, Frames and Mechanisms

501-11-

24

REMOVAL AND INSTALLATION
