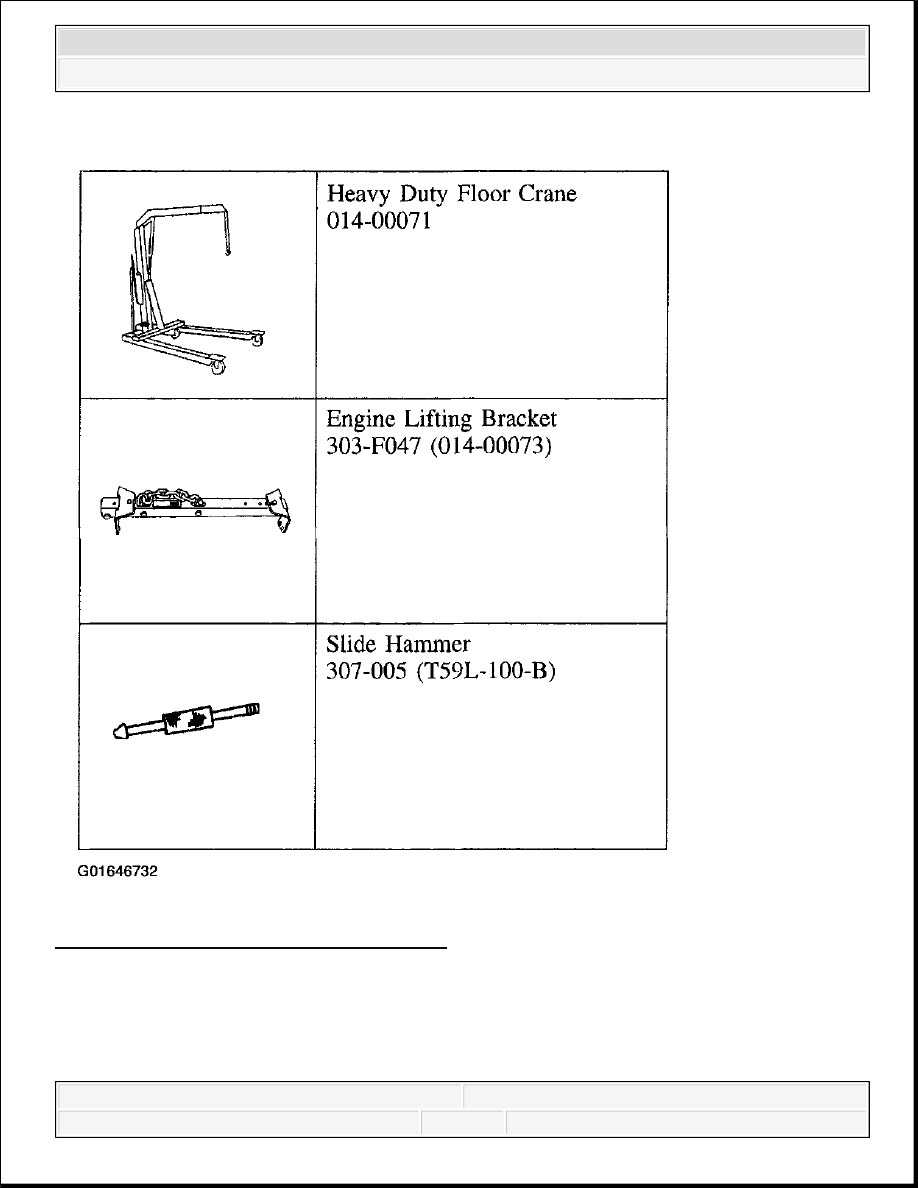

Fig. 221: Identifying Engine Special Tool(s)
Courtesy of FORD MOTOR CO.

Removal

1. Remove the hood.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



2. On A/C equipped vehicles, recover the air conditioning system. For additional information,

refer to CLIMATE CONTROL SYSTEM - GENERAL INFORMATION .

3. Drain the cooling system. For additional information, refer to ENGINE COOLING .

4. Relieve the fuel pressure. For additional information, refer to FUEL SYSTEM

PRESSURE RELEASE .

5. Disconnect the battery ground cable. For additional information, refer to BATTERY,

MOUNTING AND CABLES - F150 PICKUP .

6. Remove the sight shield.

1. Remove the screws.

2. Remove the sight shield.

Fig. 222: Removing Sight Shield
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



7. Remove the UPPER INTAKE MANIFOLD . For additional information, refer to

UPPER INTAKE MANIFOLD .

8. Remove the intake manifold spacer assembly. For additional information, refer to INTAKE

MANIFOLD - SPACER ASSEMBLY .

9. Remove the radiator, fan blade assembly, and fan shroud. For additional information, refer

to ENGINE COOLING .

10. Disconnect the fuel pressure regulator vacuum connector and the Intake Manifold Runner

Control (IMRC) electrical connector.

Fig. 223: Disconnecting Fuel Pressure Regulator Vacuum Connector & IMRC
Electrical Connector
Courtesy of FORD MOTOR CO.

11. Disconnect the Exhaust Gas Recirculation (EGR) valve vacuum connector.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 224: Disconnecting Exhaust Gas Recirculation Valve Vacuum Connector
Courtesy of FORD MOTOR CO.

12. Position the power steering reservoir aside.

1. Remove the bolts.

2. Position the power steering reservoir aside.
