Ford F150 Pickup. Manual - part 1070

Fig. 188: Materials Specifications
Courtesy of FORD MOTOR CO.

Removal & Installation

1. Remove the engine. For additional information, refer to ENGINE .

2. Remove the oil level indicator tube.

1. Remove the bolt.

2. Remove the oil level indicator tube.

3. Remove and discard the oil level indicator tube O-ring seal.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 189: Removing Oil Level Indicator Tube
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



3. Remove the oil bypass filter.

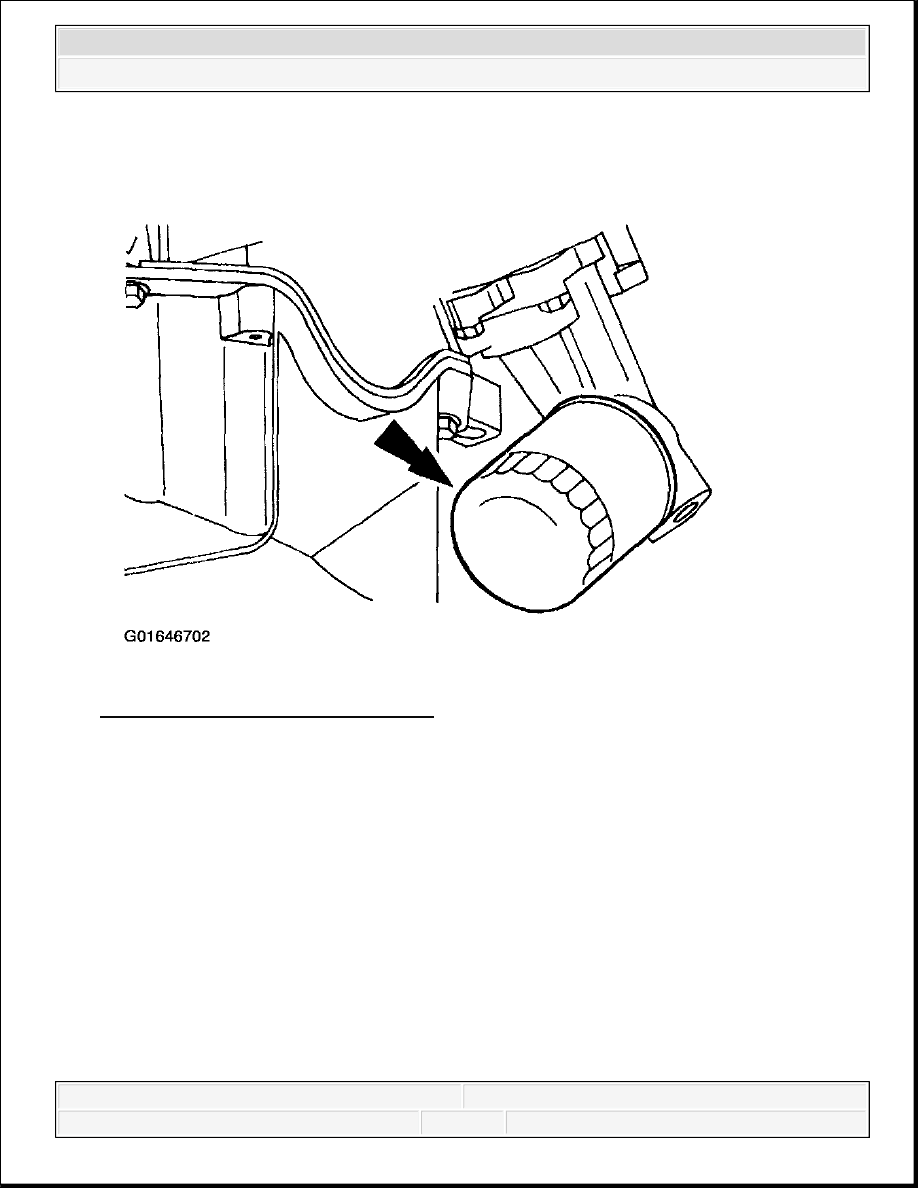

Fig. 190: Removing Oil Bypass Filter
Courtesy of FORD MOTOR CO.

4. Remove the oil pan.

Remove the bolts.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

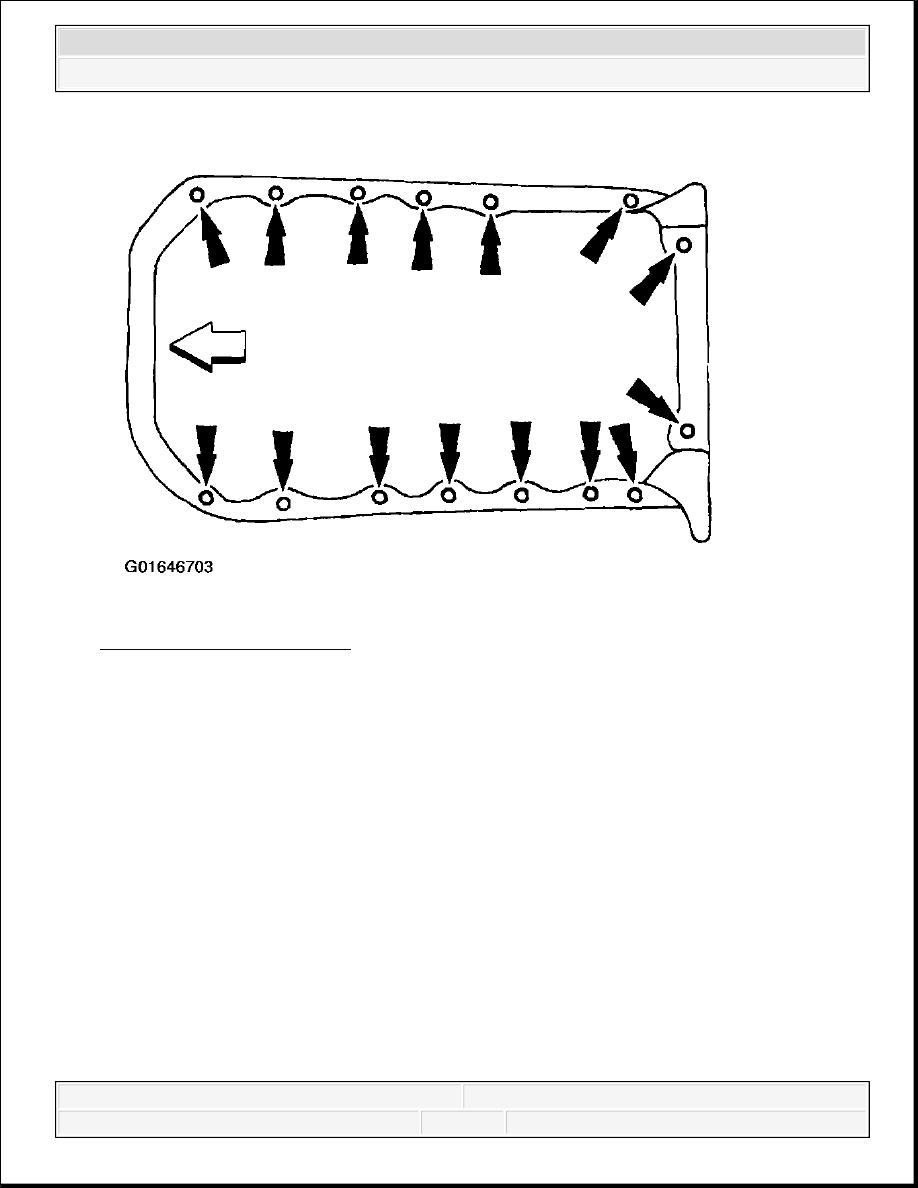

Fig. 191: Removing Oil Pan
Courtesy of FORD MOTOR CO.

NOTE:

If the oil pan is not installed within four minutes, remove the
sealer and reapply.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup
