Двигатель Ford B-Max с 2012 г. Снятие и установка двигателя
Форд Б-Макс. установка двигателя 1,6 Л
1. Слить охлаждающую жидкость. 2. Снять площадку аккумуляторной батареи. 3. Снять воздушный фильтр. 5. Сдвинуть хомуты и отсоединить шланги от расширительного бачка охлаждающей жидкости. Снять расширительный бачок охлаждающей жидкости.
6. Ослабить два хомута и отсоединить два воздуховода, показанные на рисунке ниже.
7. Отсоединить две трубки, показанные на рисунке ниже.
8. Отсоединить разъем.
9. Отсоединить шланг из двух держателей, отвернуть три гайки крепления и снять полку аккумуляторной батареи..
10. Снять передние фары.

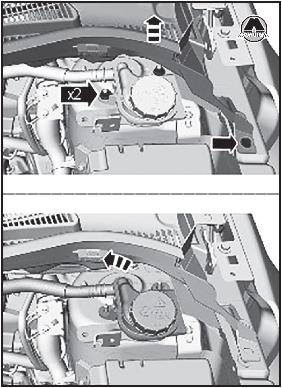

11. Снять решетку панели капота. 12. Отвернуть болт и две гайки крепления и убрать в сторону бачок тормозной жидкости.
13. С двух сторон автомобиля: Ослабить на три оборота три верхних болта крепления амортизаторной стойки.
14. Отсоединить от коробки передач тросы выбора и переключения передач.
15. Извлечь тросы из держателей, показанные на рисунке ниже.
16. Зафиксировать гибкую секцию приемной трубы, закрепив на ней при помощи хомутов две жесткие полосы.
17. Отвернуть две гайки крепления и отсоединить приемную трубу. Снять прокладку.
18. Отвернуть болты крепления и снять маятниковую опору в сборе с кронштейном.
19. Снять приводные валы (аналогично, как и на двигателях 1,5 л - см. подраздел выше «Снятие»; выполнить действия по п.п. с 13 по 28). 20. Отсоединить разъем, отвернуть три болта крепления и убрать в сторону компрессор кондиционера с подсоединенными трубопроводами. Закрепить компрессор проволокой на элементах кузова.
21. Извлечь фиксатор и отсоединить трубку гидропривода сцепления от рабочего цилиндра сцепления.

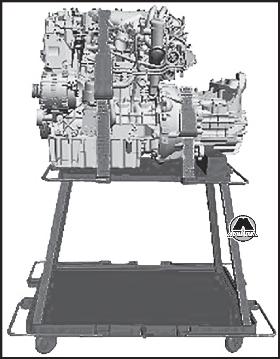

22. Установить под автомобиль монтажный стенд и уложить между стендом и двигателем деревянные бруски. Опустить автомобиль, установив тем самым двигатель в сборе с коробкой передач на стенд. Надежно закрепить двигатель ремнями.
23. Отвернуть три болта крепления опоры коробки передач.
24. Отвернуть болт крепления и отсоединить провод «массы» от опоры двигателя.
25. Отвернуть три гайки (1), три болта (2 и 3) крепления и затем снять опору двигателя.
26. Слегка поднять автомобиль. 27. Закрепить подъемное приспособление 303-122 за подвесные проушины и подвесить двигатель.
28. Отвернуть верхние болты крепления коробки передач к двигателю (1, 2 и 3).
29. Отвернуть две гайки крепления, и затем отсоединить разъемы от стартера. Отвернуть болт крепления и снять стартер.
30. Отвернуть два передних болта крепления коробки передач к двигателю.

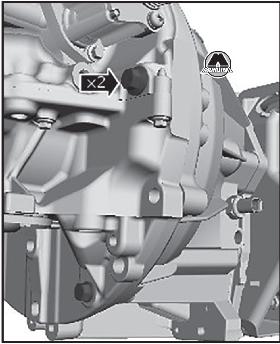

31. Отвернуть два задних болта крепления коробки передач к двигателю и отсоединить коробку передач от двигателя (воспользоваться помощью второго механика).
11. Окончательно затянуть болты и гайки крепления опоры двигателя моментом 48 Н-м. 12. Окончательно затянуть болты крепления опоры коробки передач моментом 80 Н-м. 13.Подсоединить провод «массы» к опоре двигателя и затянуть болт крепления моментом 25 Н-м. 14. Подсоединить трубку гидропривода сцепления к рабочему цилиндру сцепления и закрепить ее фиксатором. 15. Подсоединить компрессор кондиционера и закрепить его тремя болтами. Момент затяжки 25 Н-м. Подсоединить разъем к компрессору кондиционера. 16.Установить приводные валы (аналогично, как и на двигателях 1,5 л - см. подраздел выше «Установка»; выполнить действия по п.п. с 24 по 39). 17. Установить маятниковую опору в сборе с кронштейном и затянуть болты крепления моментом 48 Н-м. 18.Нанести тонкий слой универсальную консистентную смазку SAМ1С9107-А на шпильки. Установить новую прокладку и подсоединить приемную трубу. Затянуть две новые гайки крепления моментом 48 Н-м.
19. Снять с приемной трубы две жесткие полосы. 20. Закрепить тросы в держателях, показанные на рисунке ниже.
21. Подсоединить тросы выбора и переключения передач. 22.Установить крышку тросов выбора и переключения передач. Подсоединить разъем и закрепить жгут проводов на коробке передач.
23. С двух сторон автомобиля: Затянуть три верхних болта крепления амортизаторной стойки моментом 35 Н-м. 24.Установить на место бачок тормозной жидкости и затянуть гайки и болт крепления моментом 25 Н-м. 25.Установить передние фары. 26. Установить полку аккумуляторной батареи и затянуть три гайки крепления моментом 25 Н-м. Закрепить шланг. 27. Подсоединить разъем.
28. Подсоединить две трубки, показанные на рисунке ниже.
29. Подсоединить отсоединить два воздуховода, показанные на рисунке ниже, и закрепить их хомутами.
30.Установить расширительный бачок охлаждающей жидкости, подсоединить к нему шланги и сдвинуть хомуты. 31. Установить кожух в сборе с вентилятором системы охлаждения. 32.Установить площадку аккумуляторной батареи. 33.Установить воздушный фильтр. 34.Залить в систему охлаждающую жидкость и удалить из нее воздух.
