4.1.8. Идентификация взаимодействующих частей
| ОБЩИЕ СВЕДЕНИЯ |

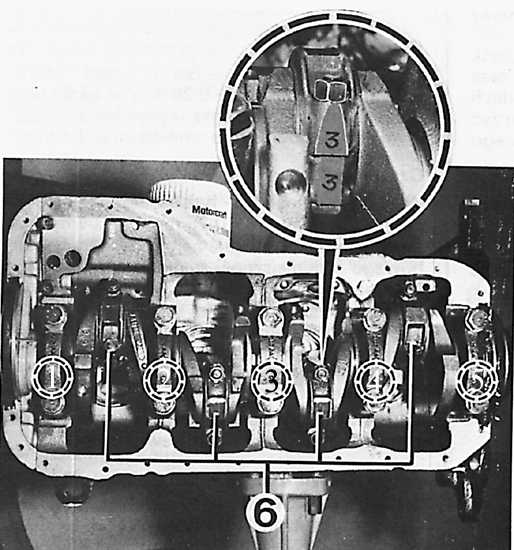

Идентификация крышек коренных и шатунных подшипников
 |
1–5 – крышки коренных подшипников, 6 – крышки шатунных подшипников В круге приведено обозначение основания и крышки шатуна. |
Диаметры гнезд коренных подшипников
Номинальные размеры – без обозначений.
Ремонтные размеры +0,10 мм – обозначение белой краской на крышках коренных подшипников.
Коренные шейки
Номинальные размеры – без обозначений.
Ремонтные размеры -0,25 мм – обозначение зеленой краской на плече ближайшего
колена, к коренной шейке уменьшенного диаметра.
Шатунные шейки
Номинальные размеры – без обозначений.
Ремонтные размеры -0,25 мм – цветной знак, выполненный на плече ближайшего колена,
к коренной шейке уменьшенного диаметра.
Предупреждение как шейки и вкладыши коренные, так и шатунные, имеют уменьшенные размеры, обозначаются двумя цветными знаками.
Шатунные вкладыши
Шатунные вкладыши ремонтных размеров обозначены на наружной поверхности.
