Снятие и установка реле модуля управления силовым агрегатом Форд Фокус

Снятие

Отсоедините провод массы от аккумулятора.

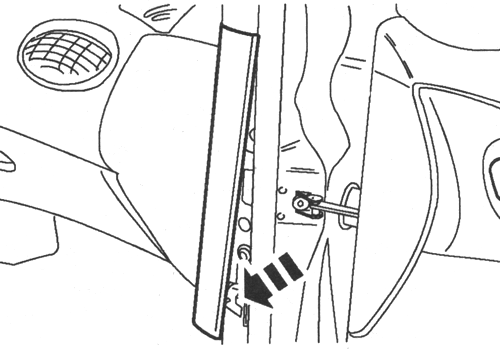

Снимите боковую отделку панели приборов (рис. 2.302).

Рис. 2.302. Снятие боковой отделки панели приборов

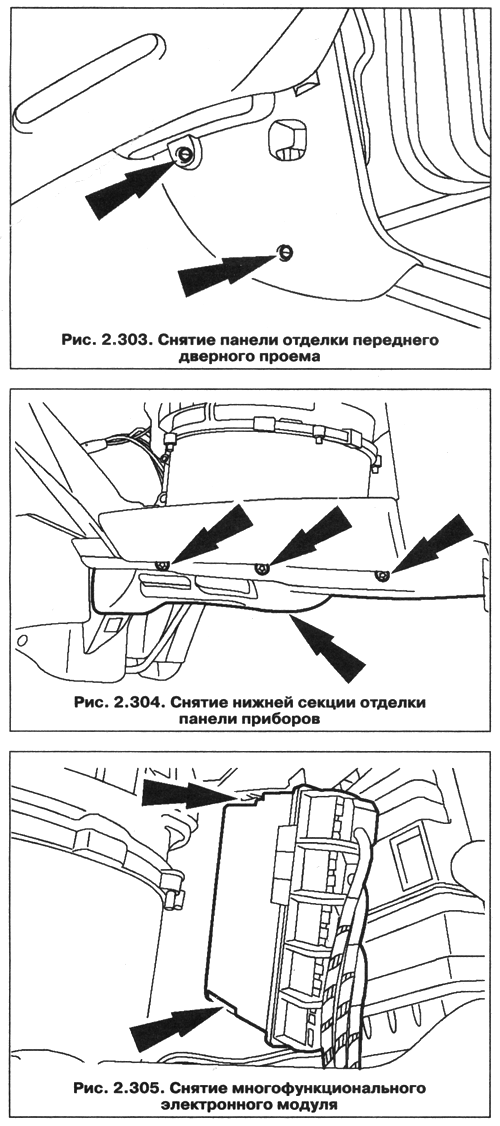

Снимите панель отделки переднего дверного проема (рис. 2.303).

Снимите нижнюю секцию отделки панели приборов (рис. 2.304).

Отсоедините многофункциональный электронный модуль (GEM) от РСМ и расположите его в стороне (рис. 2.304).

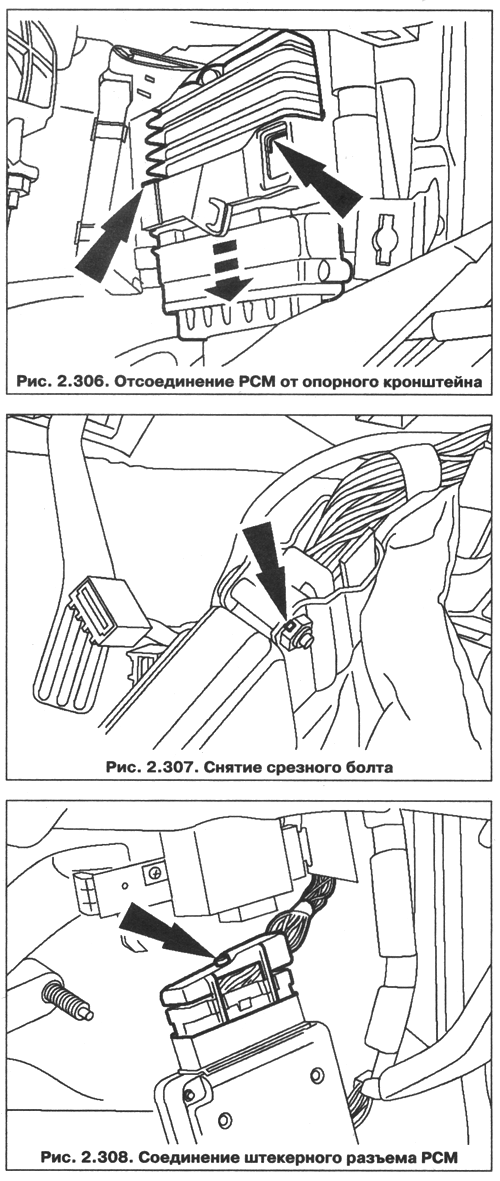

Отсоедините РСМ от опорного кронштейна (рис. 2.305).

Перед началом сверления защитите напольное покрытие. Неследование этому указанию может привести к повреждению напольного покрытия.

Просверлите направляющее отверстие диаметром 3 мм в центре приваренной гайки.

Просверлите отверстие диаметром 8 мм в приваренной гайке, чтобы отпустить срезной болт.

Выверните срезной болт (рис. 2.307).

Снимите защитный кронштейн РСМ.

Установка

Состыкуйте штекерный разъем РСМ (рис. 2.308). Установите новый защитный кронштейн РСМ.

Установите защитный кронштейн РСМ.

Установите новый срезной болт защитного кронштейна РСМ.

Установите PCM.

Подсоедините модуль GEM к PCM. Подсоедините PCM к опорному кронштейну. Установите нижнюю секцию отделки панели приборов. Установите «перчаточник».

Установите панель отделки переднего дверного проема. Установите боковую панель отделки панели приборов. Выполните процедуру инициализации электродвигателей стеклоподъемников дверей.
