Дэу Тико. Система обогрева и вентиляции

Устройство

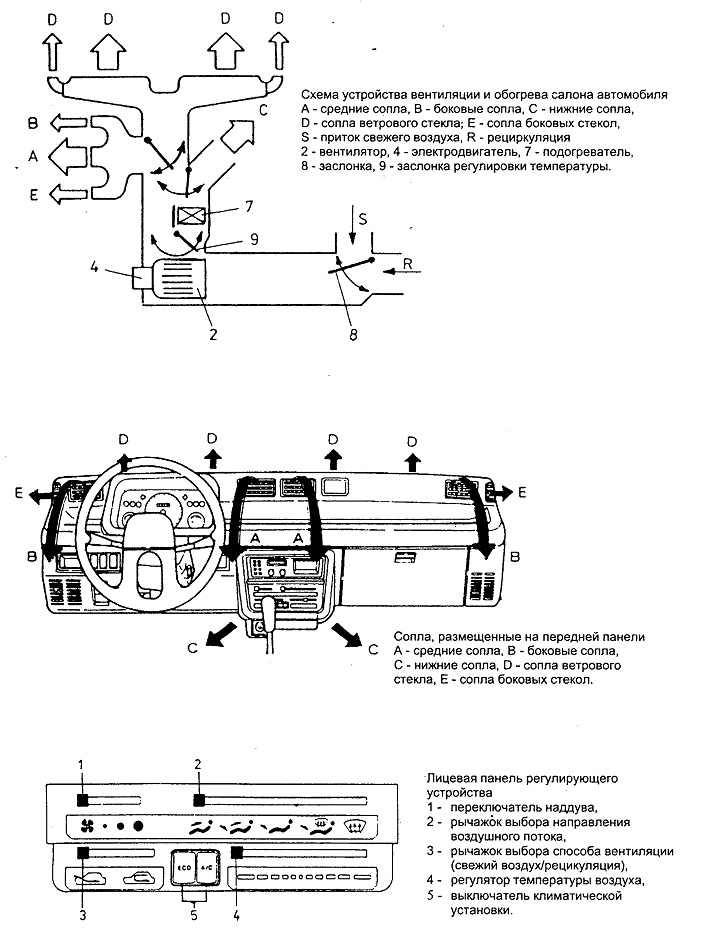

Система обогрева и вентиляции салона состоит из подогревно-вентиляционного устройства, воздуховодов и сопел, т.е. выходных отверстий. Подогревно-вентиляционное устройство расположено под задней частью передней панели. Оно может подавать свежий воздух из окружающей среды, или из салона автомобиля (рециркуляция). Воздух, посредством регулирующего устройства, воздуховодов и каналов подается к выбранным водителем соплам. Сопла А и В (см. рисунок), подающие воздух вдоль автомобиля, оснащены рычажками, дающими возможность регулировки количества подаваемого воздуха и его направления в вертикальной плоскости.
Лицевая панель регулирующего устройства схематически показана на рисунке. Рычажок 1 служит для регулировки количества подаваемого воздуха. В левом положении (напротив символа неподвижного вентилятора) количество подаваемого воздуха зависит только от естественного напора, т.е. от скорости автомобиля (система не работает). Передвижение рычажка вправо вызывает включение наддува, причем в первом положении количество подаваемого воздуха наименьшее, а в третьем положении наибольшее. Рычажок 2 направляет воздух к выбранному соплу. При установке рычажка напротив оного из находящихся под ним символом, происходит подача воздуха к выбранным соплам (см. таблицу).

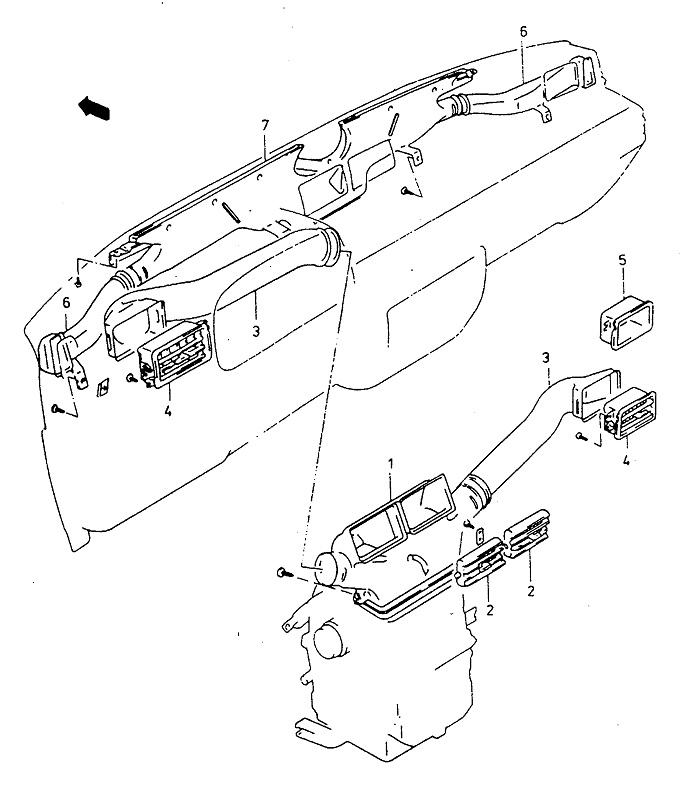

Система вентиляции и обогрева салона

1 - подогревно-вентиляционное устройство,

2 - центральное сопло,

3 - магистраль бокового сопла,

4 - боковое сопло,

5 - прокладка бокового сопла,

6 - магистраль сопла бокового стекла,

7 - сопло ветрового стекла.

Рычажок 3 служит для выбора способа вентиляции. В крайнем левом положении в салон автомобиля поступает только свежий воздух. Перемещение рычажка вправо постепенно

прекращает подачу окружающего воздуха во внутренний объем автомобиля. При крайне левом положении рычажка 3 воздух, находящийся в автомобиле, подвергается полной рециркуляции. Этим режимом рекомендуется пользоваться при преодолении сильно загазованных участков дорог или туннелей, а также для быстрого обогрева салона автомобиля. Если автомобиль оснащен системой кондиционирования воздуха, система рециркуляции позволяет быстро достичь существенного снижения температуры в салоне. •

Рычажок 4 регулирует температуру воздуха, поступающего из обогревателя. В левом положении обогреватель не действует. Перемещение рычажка вправо ведет к росту температуры воздуха, поступающего в салон.

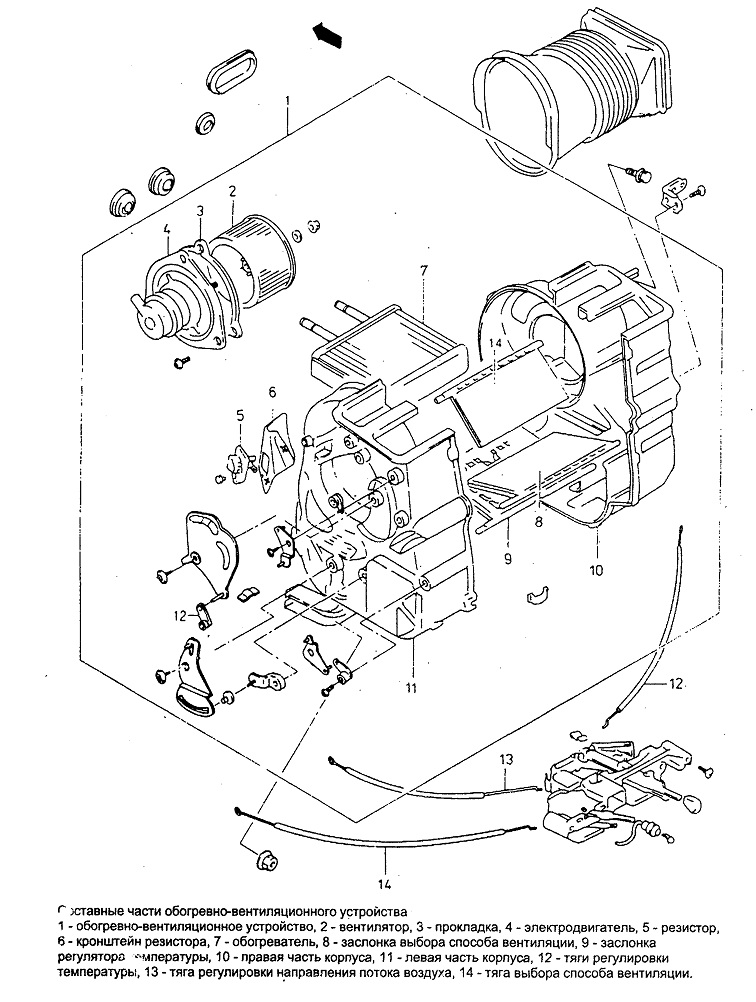

Обогревно-вентиляционное устройство состоит из следующих основных узлов: нагревателя, вентилятора, приводимого в действие Электродвигателем, кожухов, заслонок и устройства управления. Нагреватель устройства подключен к системе охлаждения двигателя, т.е. эффективность подогрева воздуха, поступающего внутрь автомобиля, зависит от температуры охлаждающей жидкости.



Обслуживание

Регулярно, а именно, перед приходом зимы, проверять герметичность и исправность обог-ревно-вентиляционного устройства.
