Дэу Ланос. Замена сайлентблоков рычагов задней подвески
Дэу Ланос. Замена сайлентблоков рычагов задней подвески
Очень удобно заменять сайлентблоки специальным приспособлением (съемником), но можно выполнить работу и подручными средствами.
Вам потребуются: съемник сайлентблоков или оправка.
При использовании съемника выполните следующие операции.
1. Перед выпрессовкой нагрейте проушину рычага горячим воздухом до температуры 50–75 °С, предварительно выпилив ножовкой два выреза В (рис. 7.6) на наружной втулке сайлентблока для совмещения выступов монтажной втулки 15. Выпрессовку проводите в следующем порядке: установите на проушину рычага с наружной стороны корпус приспособления 4, наденьте на болт 6 монтажную втулку 5 с выступами, вставьте болт в отверстие сайлентблока, наденьте на него с обратной стороны проушины рычага шайбу 3, уприте в корпус приспособления 4 и затяните гайку 2 до выпрессовки сайлентблока.

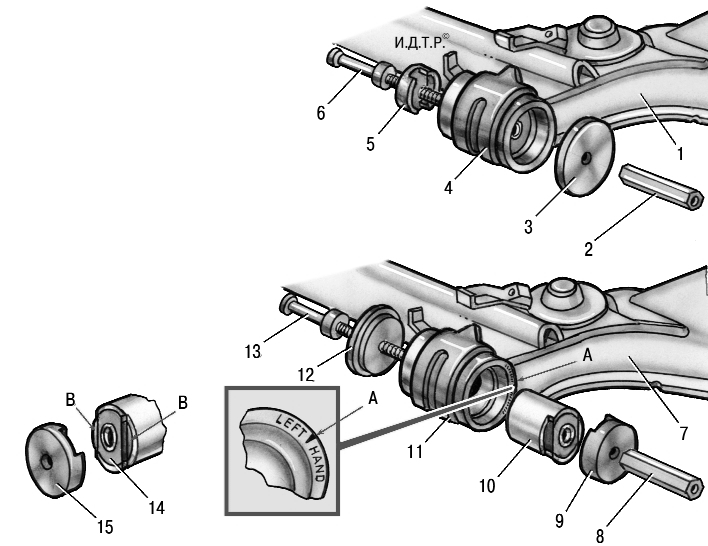

Рис. 7.6. Монтаж и демонтаж сайлентблока рычага задней подвески: 1 – рычаг; 2, 8 – гайка; 3, 12 – шайба; 4, 11 – приспособление; 5, 9, 15 – монтажная втулка; 6, 13 – болт; 7 – рычаг задней подвески; 10, 14 – сайлентблок; А – метка на приспособлении; В – вырезы на сайлентблоке
2. Запрессуйте в оба рычага задней подвески сайлентблоки с предварительно выпиленными вырезами В монтажным приспособлением в таком порядке: установите корпус приспособления 11 на проушину рычага с наружной стороны, совместив метки А на корпусе приспособления и проушине рычага, показанные стрелкой; установите на болт 13 упорную шайбу 12, вставьте его в проушину рычага, наденьте на болт новый сайлентблок 10, монтажную втулку 9 с выступами и навинтите гайку 8. Сориентируйте сайлентблок по отношению к рычагу, как показано на рис. 7.7, и запрессуйте его заподлицо с торцом проушины рычага.

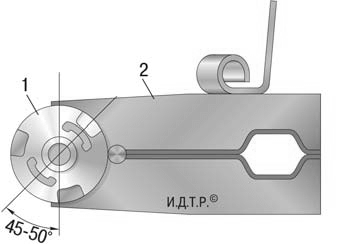

Рис. 7.7. Ориентация сайлентблока при монтаже: 1 – сайлентблок; 2 – рычаг задней подвески
При использовании подручных средств выполните следующие операции.
1. Установите балку в тиски и выпрессуйте сайлентблок оправкой подходящего диаметра или съемником.
ПОЛЕЗНЫЙ СОВЕТ
Если выпрессовать сайлентблок не удается, распилите его ножовкой по металлу. Посадка распиленного сайлентблока в проушине рычага существенно ослабляется.
2. Извлеките сайлентблок из проушины балки.
3. Очистите проушину от ржавчины и окалины и запрессуйте новый сайлентблок, сориентировав его, как показано на рис. 7.7.
4. Аналогично замените второй сайлентблок.
5. Установите балку задней подвески на автомобиль. Болты крепления балки к кузову окончательно затягивайте на автомобиле, стоящем на земле, моментом, указанным в приложении 1.
