Дэу Нексия. Цилиндр замка

ОБЩИЕ СВЕДЕНИЯ

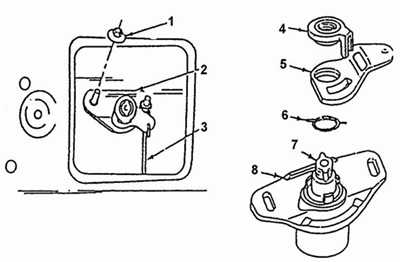

Цилиндр замка в сборе

1. ГАЙКА (2 ШТ.)
2. ЦИЛИНДР ЗАМКА В СБОРЕ
3. ТЯГА
4. КОЛЬЦО С ВЕДУЩИМ ПОВОДКОМ
5. КРОНШТЕЙН
6. ВОЗВРАТНАЯ ПРУЖИНА
7. ЦИЛИНДР ЗАМКА
8. КОРПУС ЗАМКА

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Пластмассовые зажимы и панель отделки задней двери.

2. Две гайки крепления цилиндра замка.

3. Отсоединить тягу от цилиндра замка и снять цилиндр замка в сборе.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Цилиндр замка на заднюю дверь. Присоединить тягу замка.

2. Навернуть две гайки крепления цилиндра замка.

3. Панель отделки задней двери, закрепив ее пластмассовыми зажимами.
