Дэу Нексия. Задний глушитель с выпускной трубой

ОБЩИЕ СВЕДЕНИЯ

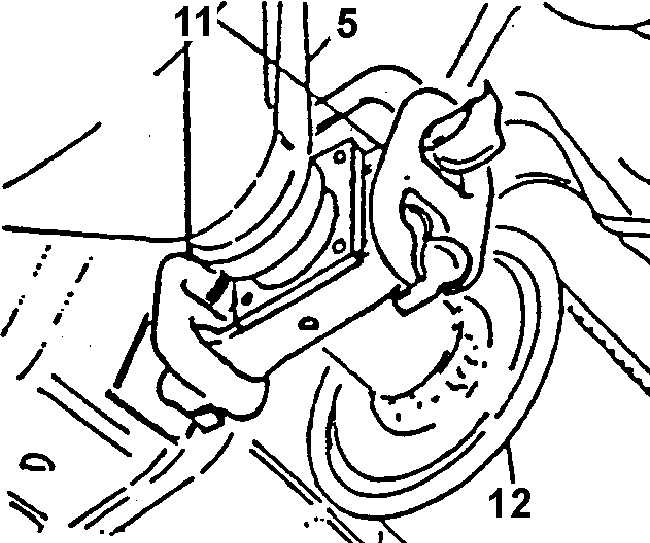

Крепление заднего глушителя

10. ПРОМЕЖУТОЧНАЯ ВЫПУСКНАЯ ТРУБА
13. ЗАДНИЙ ГЛУШИТЕЛЬ
14. ХОМУТ ГЛУШИТЕЛЯ
16. СТЯЖНАЯ ЛЕНТА ГЛУШИТЕЛЯ
19. ТЕПЛОЗАЩИТНЫЙ КОЖУХ ЗАДНЕГО ГЛУШИТЕЛЯ

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Хомут 14.

2. Ослабить гайку 15 и болт 17 крепления стяжной ленты заднего глушителя.

3. Потянуть за задний глушитель и разъединить его с промежуточной выпускной трубой.

4. Болт и гайку стяжной ленты.

5. Задний глушитель с выпускной трубой.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Надеть патрубок заднего глушителя на конец промежуточной выпускной трубы.

2. Болт и гайку стяжной ленты. Окончательно не затягивать.

3. Хомут 14.

4. Затянуть болт и гайку стяжной ленты.
