Ситроен Ксантия. Снятие и установка компонентов единого замка



Электронный блок управления

Снятие

Блок расположен под центральной консолью.



 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.
2. Снимите центральную консоль (см. Снятие и установка центральной консоли).

3. Высвободите блок из опорного кронштейна и отсоедините от него электропроводку.

14.16 Снятие и установка компонентов единого замка Citroen Xantia

Установка

Установка производится в обратном порядке.

Дверные активаторы

Активаторы единого замка встроены в замковые сборки дверей (см. Снятие и установка дверных ручек и компонентов замка).

Активатор замка двери задка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.
2. Откройте дверь задка.
3. Откройте лючки доступа и отсоедините электропроводку от вмонтированных дверь задних комбинированных фонарей.
4. Отпустите фиксаторы, выверните крепежные винты и снимите панель нижней отделки двери задка.

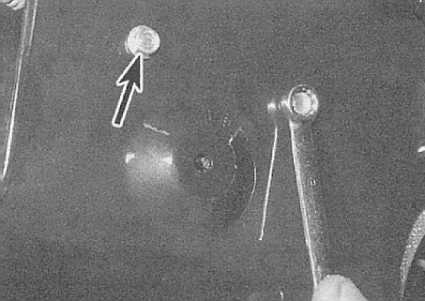

5. Выверните два крепежных болта.

14.16 Снятие и установка компонентов единого замка Citroen Xantia

6. Извлеките активатор дверного замка, затем отсоедините от него электропроводку.

14.16 Снятие и установка компонентов единого замка Citroen Xantia

7. Установка производится в обратном порядке.

Приемник сигналов с пульта дистанционного управления

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Аккуратно поддев, снимите панель крышки электромотора привода верхнего люка.

14.16 Снятие и установка компонентов единого замка Citroen Xantia

2. Отпустите фиксаторы и снимите приемник сигналов пульта ДУ единого замка с панели крышки, отсоедините электропроводку.

14.16 Снятие и установка компонентов единого замка Citroen Xantia

3. Установка производится в обратном порядке.

Батареи пульта ДУ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните маленький самонарезной винт в задней части сборки трансмиттера. Вытяните трансмиттер из задней крышки с целью обеспечения доступа к батареям.
2. Извлеките батареи (постарайтесь запомнить их правильное установочное положение).
3. Правильным образом установите две новых батареи, установите на место крышку и затяните саморез.
