ДВИГАТЕЛЬ DOHC 1С-81

Процедура сборки

1. Установите масляные уплотнения

штока клапана.

2. Смажьте клапаны моторным маслом.
3. Тщательно установите клапаны в их

первоначальное положение. Не пов­
редите уплотнения штока клапана.

4. Установите пружины клапанов в их

первоначальные положения.

5. Установите крышки пружины клапанов.

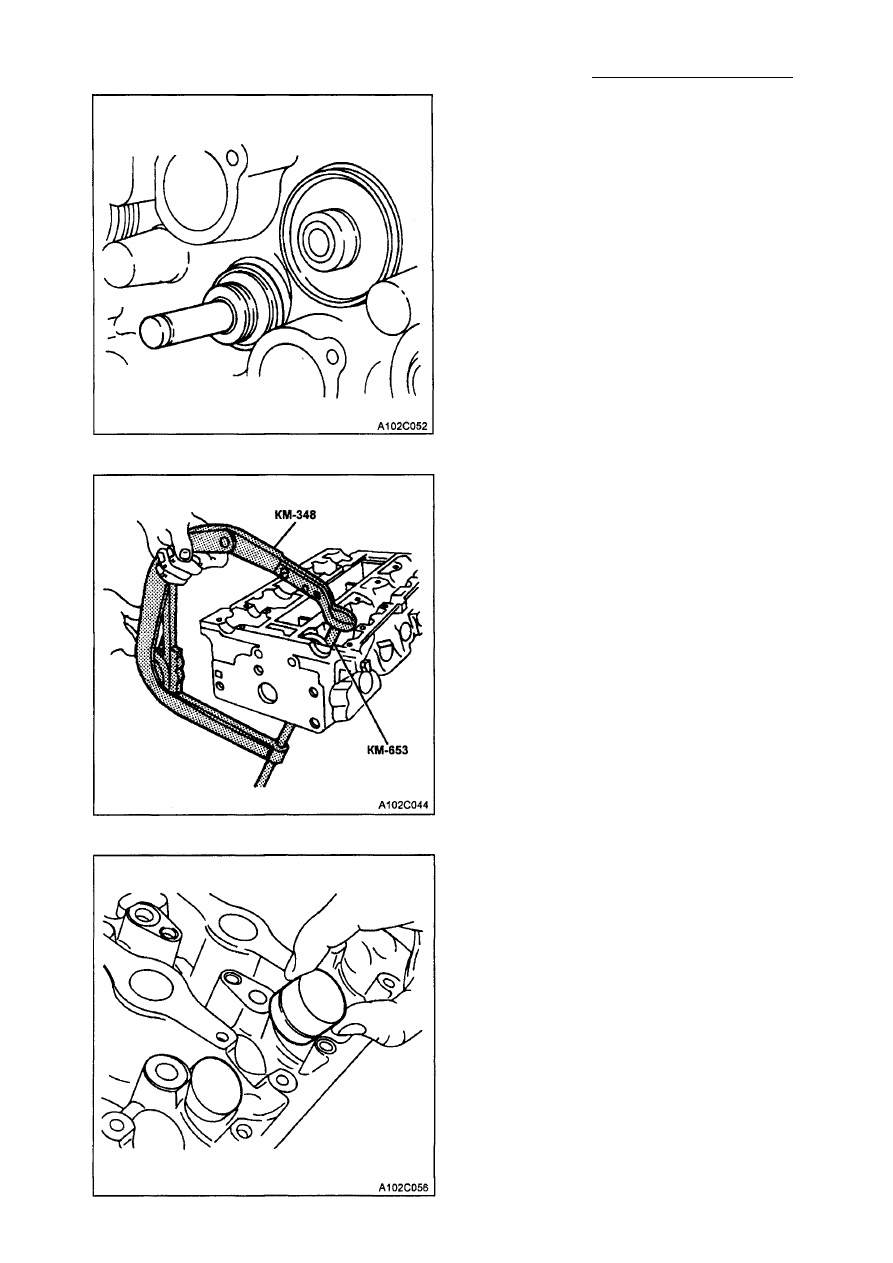

6. Используя устройство для сжатия пру­

жины клапана КМ-348 и адаптера КМ-
653, сожмите пружины клапана.

7. Установите сухари клапана.
8. Снимите устройство для сжатия пружи­

ны клапана КМ-348 и адаптер КМ-653.

9. Смажьте регуляторы зазора газорас­

пределительного механизма мотор­
ным маслом.

10. Установите регуляторы зазора газо­

распределительного механизма.

1С-82 ДВИГАТЕЛЬ DOHC

11. Установите впускной распредели­

тельный вал.

12. Установите крышки впускного распре-

делительного вала в их перво­

начальное месторасположение.

13. Установите выпускной распредели­

тельный вал.

14. Установите крышки выпускного рас­

пределительного вала в их перво­
начальное месторасположение.

15. Наживите болты крышки распреде­

лительного вала.

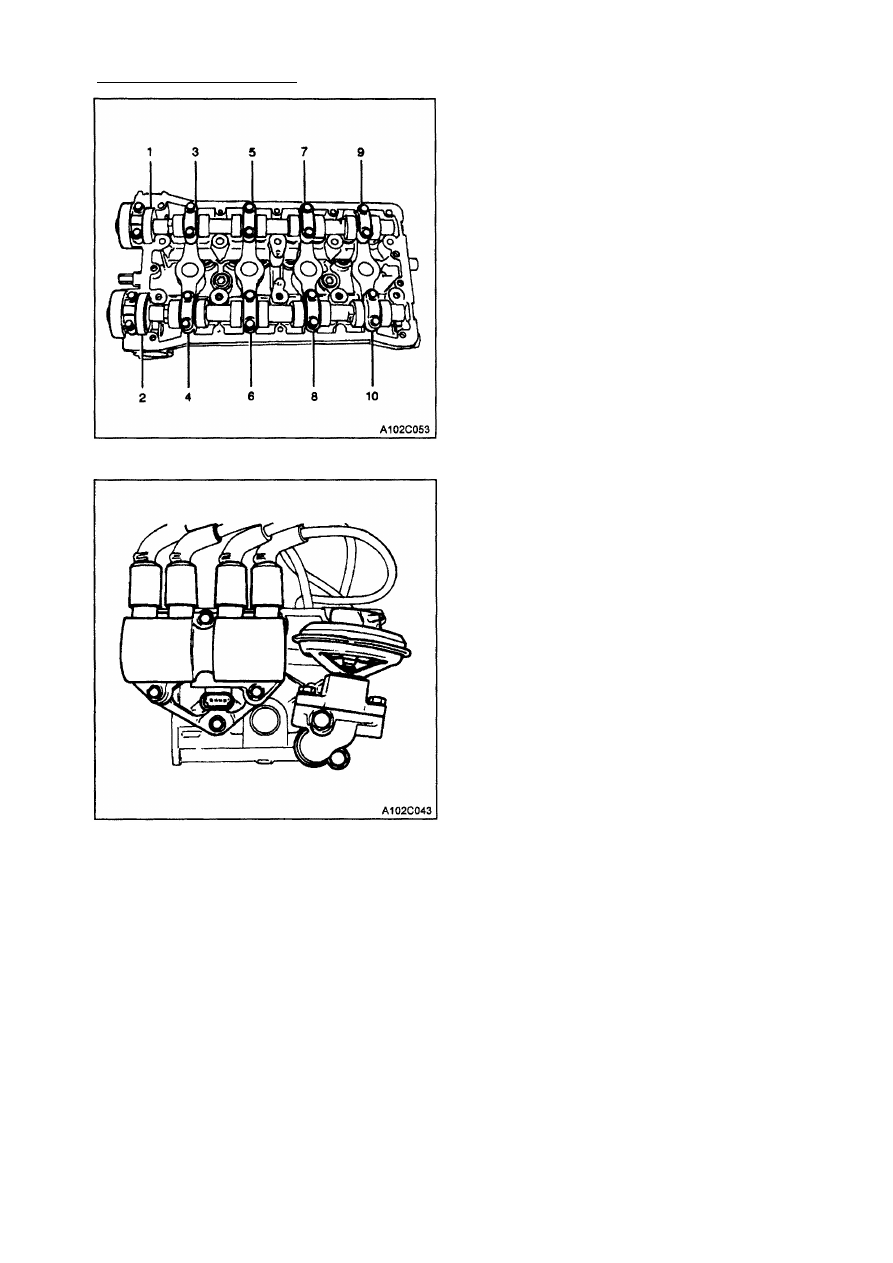

16. Затяните болты крышки распредели­

тельного вала постепенно и в пока­
занной последовательности для каж­
дой крышки распределительного

вала.
Затяжка
Затяните болты крышки распредели­
тельного вала с усилием 16 Н•м.

17. Установите свечи зажигания.

Затяжка
Затяните свечи зажигания с усилием
25 Н•м.

18. Установите прокладку адаптера газо­

распределительного механизма ре­
циркуляции отработавших газов.

19. Установите адаптер газораспредели­

тельного механизма рециркуляции

отработавших газов.

20. Наживите болты адаптера газорас­

пределительного механизма рецирку­

ляции отработавших газов.
Затяжка

Затяните болты адаптера газорас­
пределительного механизма рецирку­
ляции отработавших газов с усилием
25 Н•м.

2 1 . Установите монтажный кронштейн ка­

тушки зажигания.

22. Наживите болты монтажного кронш­

тейна катушки зажигания.
Затяжка

Затяните болты монтажного кронш­

тейна катушки зажигания с усилием

10 Н•м.

23. Установите катушку зажигания вместе

с проводами.

24. Наживите монтажные болты катушки

зажигания.
Затяжка
Затяните монтажные болты катушки
зажигания с усилием 10 Н•м.

ДВИГАТЕЛЬ DOHC 1С-83

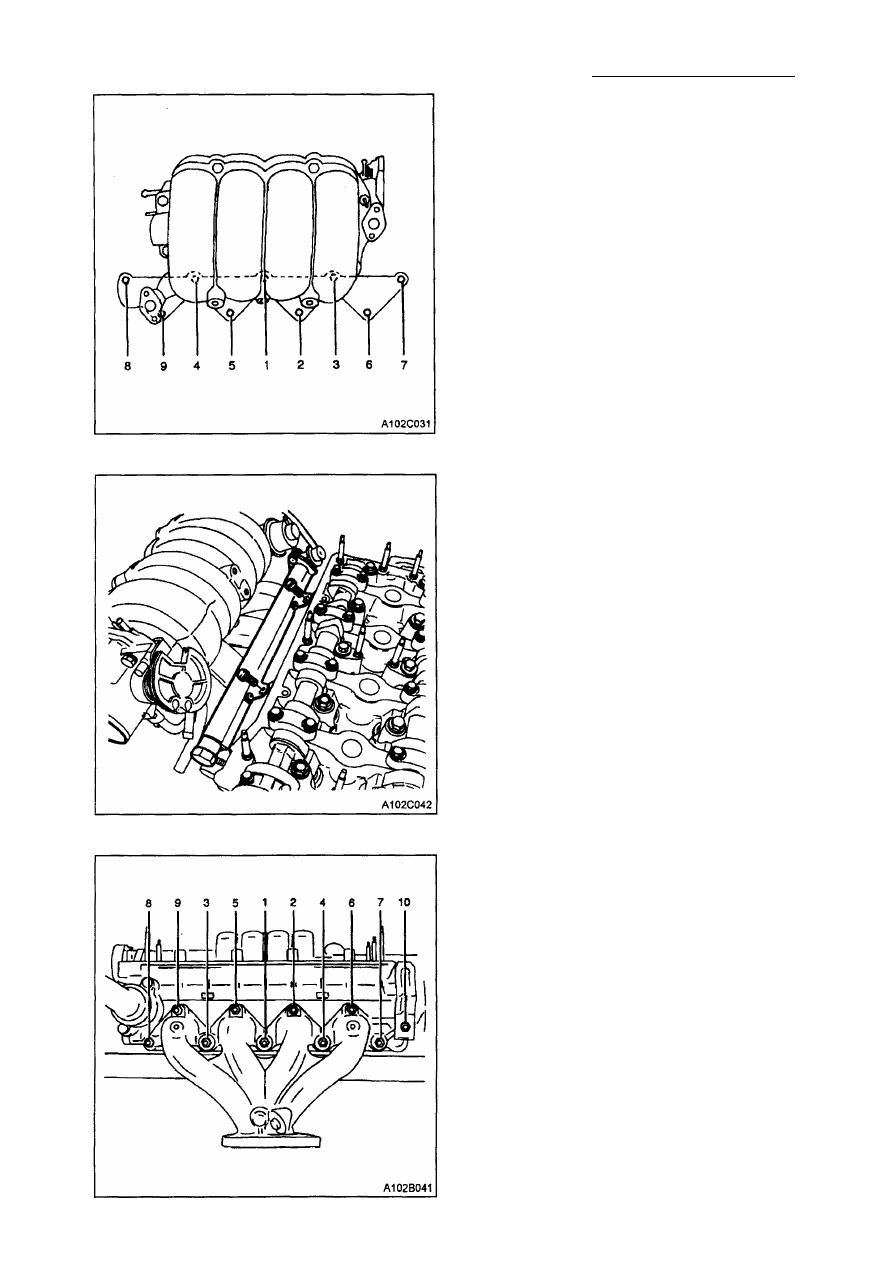

25. Установите стойки впускного коллек­

тора.

26. Установите прокладку впускного кол­

лектора.

27. Установите впускной коллектор.
28. Установите стопорные гайки впускно­

го коллектора и стопорные болты в
показанной последовательности.
Затяжка
Затяните стопорные гайки и стопорные
болты впускного коллектора с усилием
25 Н•м.

29. Установите узел топливного путепро­

вода с болтами.
Затяжка
Затяните стопорные болты топливного
путепровода с усилием 25 Н•м.

30. Установите узел корпуса термостата.
31. Наживите монтажные болты корпуса

термостата.

Затяжка
Затяните монтажные болты корпуса
термостата с усилием 20 Н•м.

32. Установите стойки выпускного кол­

лектора.

33. Установите прокладку выпускного кол­

лектора.

34. Установите выпускной коллектор.
35. Наживите стопорные гайки выпускно-

го коллектора в показанной последо­

вательности.
Затяжка
Затяните стопорные гайки выпускного
коллектора с усилием 25 Н•м.

36. Установите теплозащитный экран вы­

пускного коллектора.

37. Наживите болты теплозащитного экра­

на выпускного коллектора.

Затяжка
Затяните болты теплозащитного экра­
на выпускного коллектора с усилием

15 Н•м.

1С-84 ДВИГАТЕЛЬ DOHC

38. Установите датчик температуры ох­

лаждающей жидкости.
Затяжка
Затяните датчик температуры охлаж­
дающей жидкости с усилием 20 Н•м.

39. Установите головку цилиндров вместе

с впускным коллектором и выпускным
коллектором. См. главу "Головка ци­

линдров и прокладка" в этом
разделе.

КОЛЕНЧАТЫЙ ВАЛ

Необходимые инструменты:
Подставка для двигателя при капитальном
ремонте КМ-412
Регулировочное приспособление для

зубчатого ремня привода распредели­
тельного вала J-42492
Динамометр КМ-470-В

Монтажное приспособление задней ман­

жеты коленчатого вала J-36792 или

КМ-635
Примечание: Будьте чрезвычайно осто­
рожны, чтобы не нанести никаких царапин,
вмятин или другого повреждения колен­
чатому валу.

Процедура снятия

1. Снимите двигатель. См. главу "Двига­

тель" в этом разделе.

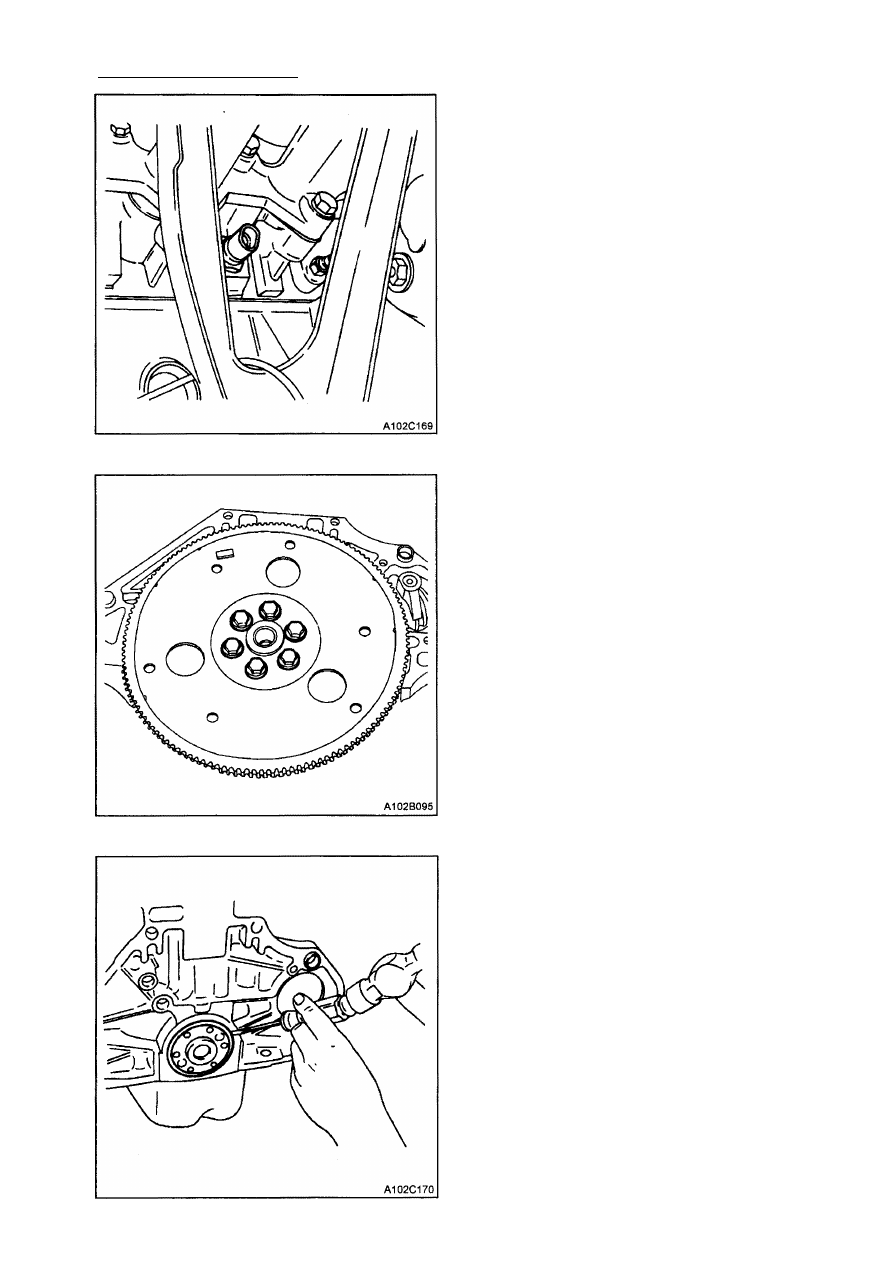

2. Открутите болты маховика (МКП)

или маховика (АКП).

3. Снимите маховик.

4. Снимите заднюю манжету коленчато­

го вала.

5. Установите узел двигателя на подс­

тавку для двигателя при капитальном

ремонте КМ-412.
