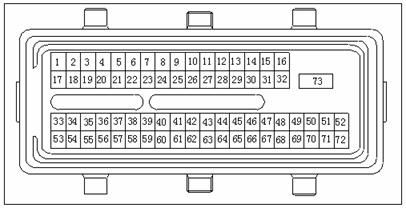

№ контакта |
Обозначение |
Цвет провода |
Описание |
Условия проверки или тестирования |
Стандартное напряжение |
1 |
IGN |
Черный/оранжевый |
Ввод электропитания замка зажигания |
Замок зажигания: из “OFF” в “ON”. |
F<1В до 10-14В |
3 |
VSS |
Фиолетовый/белый |
Ввод сигнала частоты вращения колеса |
В процессе движения автомобиля. |
Импульсный сигнал, см. описание в
разделе «Комбинации» в главе 9. |
4 |
V5B2 |
Красный/желтый |
Вывод питания 5В |
В процессе работы двигателя. |
4~6В |
5 |
V5BRTN1 |
Черный/белый |
Масса (заземление) |
В процессе работы двигателя. |
<1В |
6 |
O2LO |
Розовый |
Сигнал датчика кислорода (низкий) |
Двигатель работает с малым циклом
циркуляции охлаждения. |
— |
8 |
AC REQ(-) |
Желтый/красный |
Сигнал запроса кондиционера |
Кондиционер работает в режиме
охлаждения. |
<1В |
9 |
ELOAD2(-) |
Зеленый/черный |
Сигнал средней нагрузки кондиционера |
Кондиционер работает в режиме средней
нагрузки. |
<1В |
10 |
CAM |
Коричневый/черный |
Датчик положения распределительного
вала (датчик Холла) |
В процессе работы двигателя. |
— |
11 |
SDATA |
Розовый/черный |
Последовательная передача данных |
Подключен диагностический тестер. |
Вывод потока данных |
12 |
58XVRHI |
Белый |
Сигнал 58X (высокий) |
В процессе работы двигателя. |
— |
17 |
BATTERY1 |
Красный/белый |
Аккумулятор 1 |
В любых условиях. |
10-14В |
18 |
BATTERY2 |
Красный/белый |
Аккумулятор 2 |
В любых условиях. |
10-14В |
20 |
V5B1 |
Оранжевый/белый |
Вывод питания 5В #1 |
В процессе работы двигателя. |
4—6В |
21 |
V5BRTN2 |
Черный/красный |
Масса 5В #2 |
В процессе работы двигателя. |
<1В |
24 |
TPS |
Зеленый/фиолетовый |
Сигнал датчика положения дроссельной
заслонки |
В процессе работы двигателя. |
— |
27 |
MAT |
Зеленый |
Сигнал температуры воздуха на впуске |
В процессе работы двигателя. |
— |
28 |
58XVRLO |
Черный |
Сигнал 58X (низкий) |
В процессе работы двигателя. |
— |
30 |
DIAGREQ |
Красный |
Сигнал запроса диагностики |
<1В |
<1В |
№ контакта |
Обозначение |
Цвет провода |
Описание |
Условия проверки или тестирования |
Стандартное напряжение |
31 |
CEL |
Красный/желтый |
Аварийный индикатор отказа двигателя |
Аварийный индикатор отказа двигателя
включен. |
<1В |
32 |
COILA |
Черный |
Привод катушки зажигания A |
В процессе работы двигателя. |
— |
33 |
IACBHI |
Розовый/черный |
Сигнал B регулирования расхода
воздуха в режиме холостого хода (высокий) |
В процессе работы двигателя. |
— |
34 |
IACBLO |
Зеленый/желтый |
Сигнал B регулирования расхода
воздуха в режиме холостого хода (низкий) |
В процессе работы двигателя. |
— |
36 |
SPAREDI01 |
Зеленый/желтый |
Сигнал выключателя усиленного
рулевого управления |
Усиленный рулевой привод включен. |
<1В |
38 |
O2BHI |
Белый |
Сигнал заднего датчика кислорода
(высокий) |
Двигатель работает с малым циклом
циркуляции охлаждения. |
— |
42 |
MAP |
Красный |
Сигнал давления воздуха на впуске |
В процессе работы двигателя. |
— |
43 |
CLT |
Белый |
Датчик температуры жидкости в системе
охлаждения |
В процессе работы двигателя. |
— |
45 |
TN |
Черный |
Сигнал частоты вращения двигателя |
В процессе работы двигателя. |
— |
46 |
AC CLUTCH |
Красный |
Электромагнитная муфта кондиционера |
Кондиционер работает в режиме
охлаждения. |
<1В |
47 |
FUEL PUMP |
Зеленый/красный |
Управление топливным насосом. |
Топливный насос включен. |
<1В |
50 |
FAN2 |
Зеленый/черный |
Крыльчатка охлаждения радиатора
(высокая частота вращения) |
Крыльчатка работает в режиме высокой
частоты вращения. |
<1В |
52 |
COILB |
Белый/зеленый |
Привод катушки зажигания B |
В процессе работы двигателя. |
— |
53 |
IACALO |
Серый |
Сигнал A регулирования расхода
воздуха в режиме холостого хода (низкий) |
В процессе работы двигателя. |
— |
54 |
IACAHI |
Розовый/белый |
Сигнал A регулирования расхода
воздуха в режиме холостого хода (высокий) |
В процессе работы двигателя. |
— |
55 |
INJA |
Красный/желтый |
Топливный инжектор цилиндра 1 |
В процессе работы двигателя. |
— |
56 |
INJC |
Оранжевый |
Топливный инжектор цилиндра 3 |
В процессе работы двигателя. |
— |
57 |
ELOAD1(+) |
Черный |
Электрическая нагрузка (высокий,
эффективный) |
Включен нагнетатель. |
10-14В |
58 |
MPR |
Черный/белый |
Управляющий сигнал главного реле |
Главное реле замкнуто |
<1В |
61 |
O2AHTR |
Розовый |
Нагрев переднего датчика кислорода |
В процессе работы двигателя. |
— |
62 |
O2AHI |
Желтый |
Передний датчик кислорода (высокий) |
Двигатель работает с малым циклом
циркуляции охлаждения. |
— |
63 |
ECP |
Красный/желтый |
Очистка угольного цилиндра |
В процессе работы двигателя. |
— |
64 |
O2BHTR |
Коричневый |
Нагрев заднего датчика кислорода |
В процессе работы двигателя. |
— |
67 |
FAN1 |
Зеленый |
Крыльчатка охлаждения радиатора
(низкая частота вращения) |
Крыльчатка работает в режиме низкой
частоты вращения. |
<1В |
69 |
ESC |
Светлый |
Сигнал датчика детонации |
В процессе работы двигателя. |
— |
70 |
INJB |
Красный/черный |
Топливный инжектор цилиндра 2 |
В процессе работы двигателя. |
— |
№ контакта |
Обозначение |
Цвет провода |
Описание |
Условия проверки или тестирования |
Стандартное напряжение |
71 |
INJD |
Серый/ желтый |
Топливный инжектор цилиндра 4 |
В процессе работы двигателя. |
— |
73 |
PWRGND |
Белый/ черный |
Питание, масса |
В любых условиях. |
<1 Ом |
