БМВ 5 (Е34). Схемы электрооборудования
БМВ 5 (Е34). Схемы электрооборудования
1. Использование схем

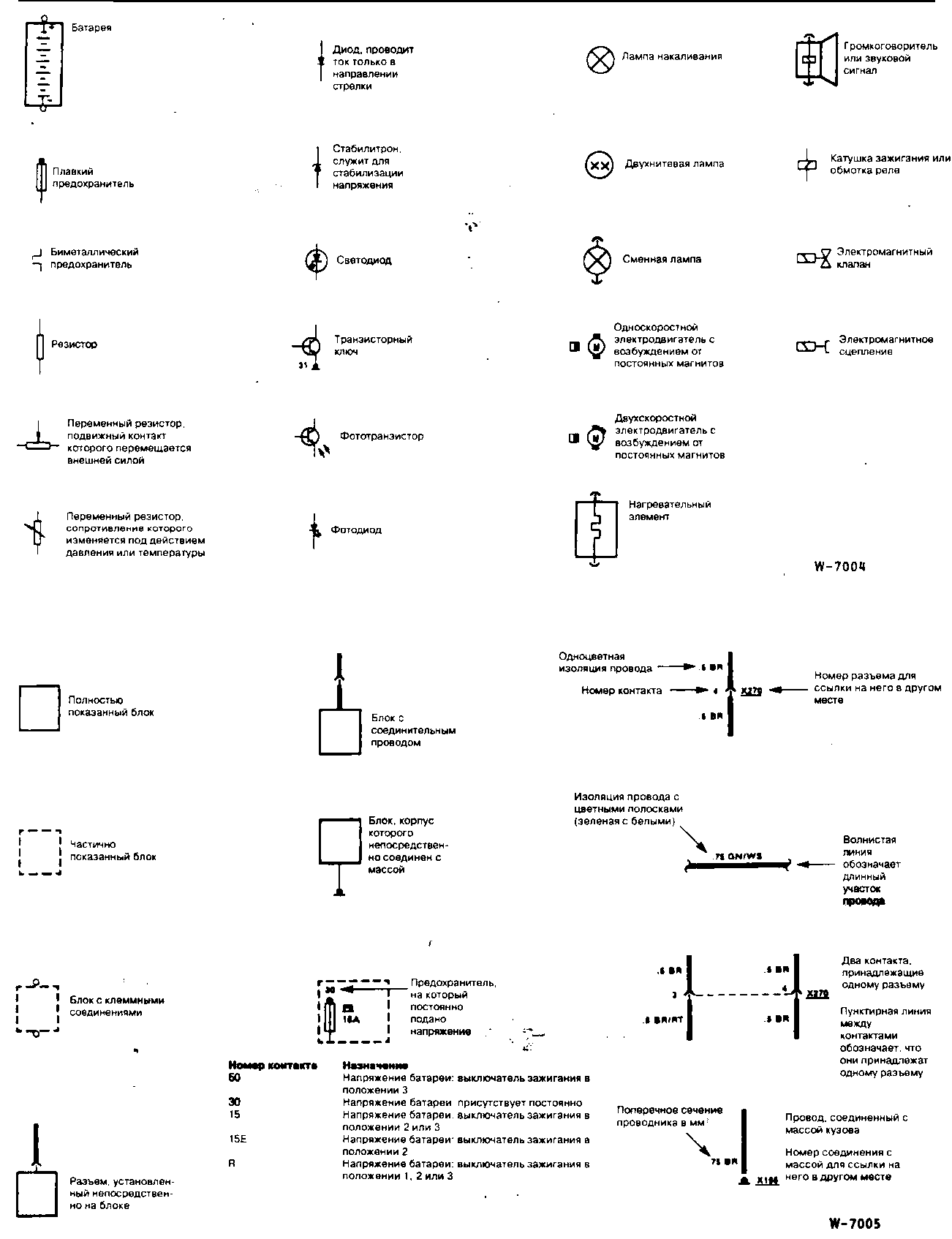

2. Обозначения на схемах
3. Обозначения на схемах
4.
5. Обозначения на схемах
6.
7. Система предпускового разогрева
8.

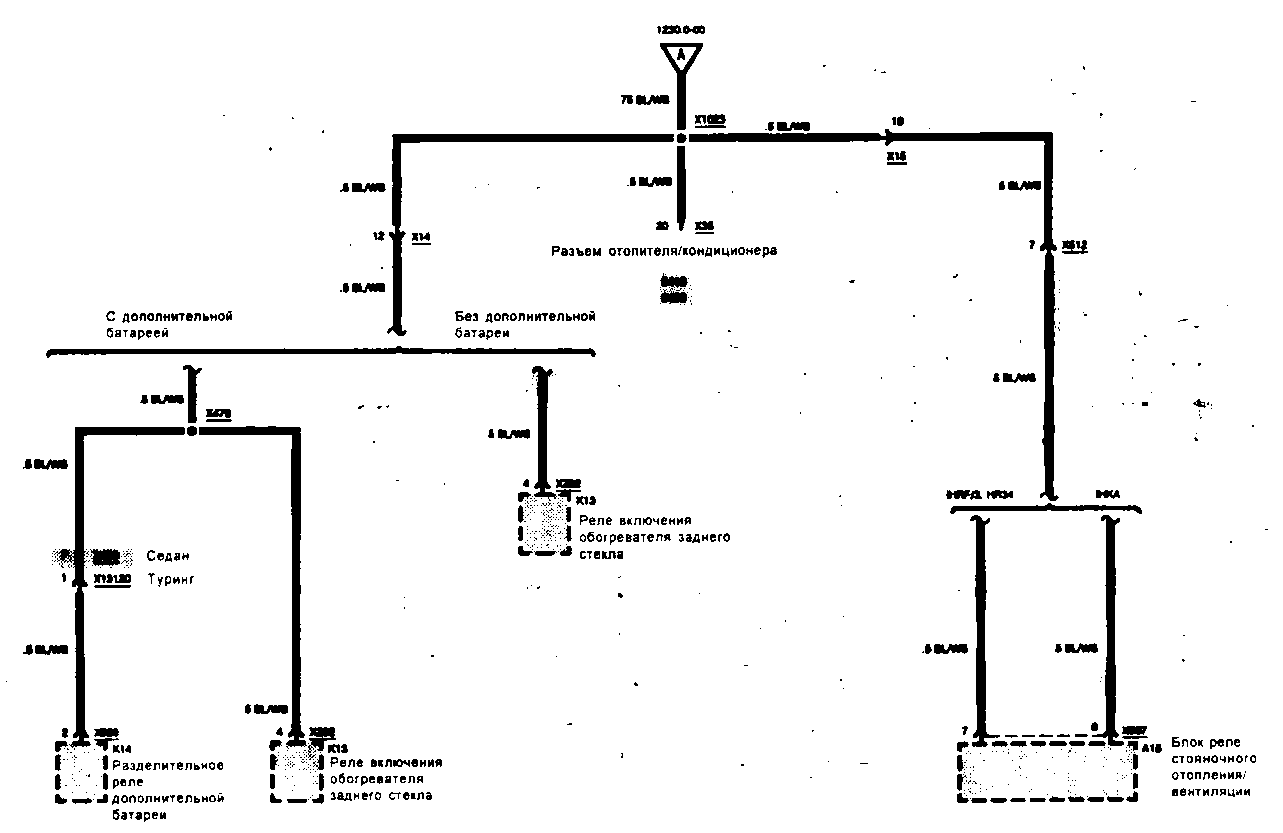

9. Генератор
10.
11. Генератор
12.

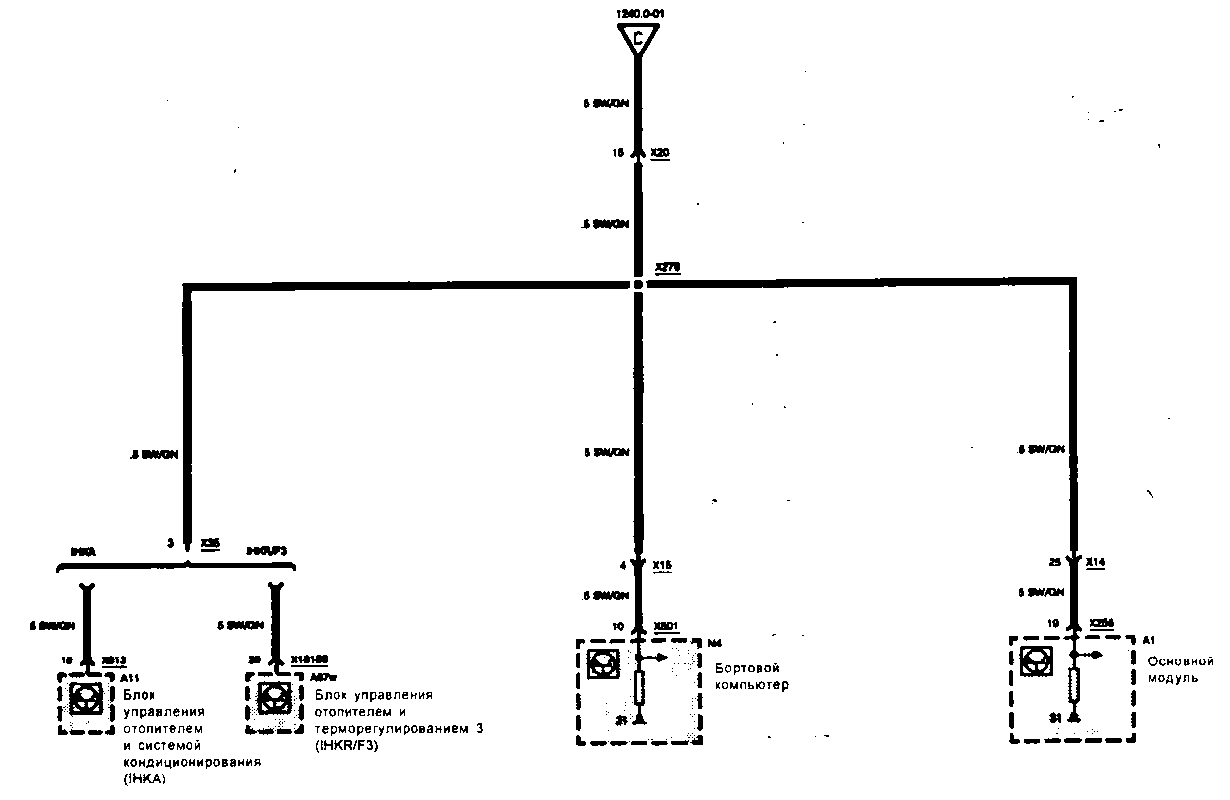

13. Стартер
14.
15. Стартер
16.
17. Стартер
18.
19. Звуковой сигнал
20.

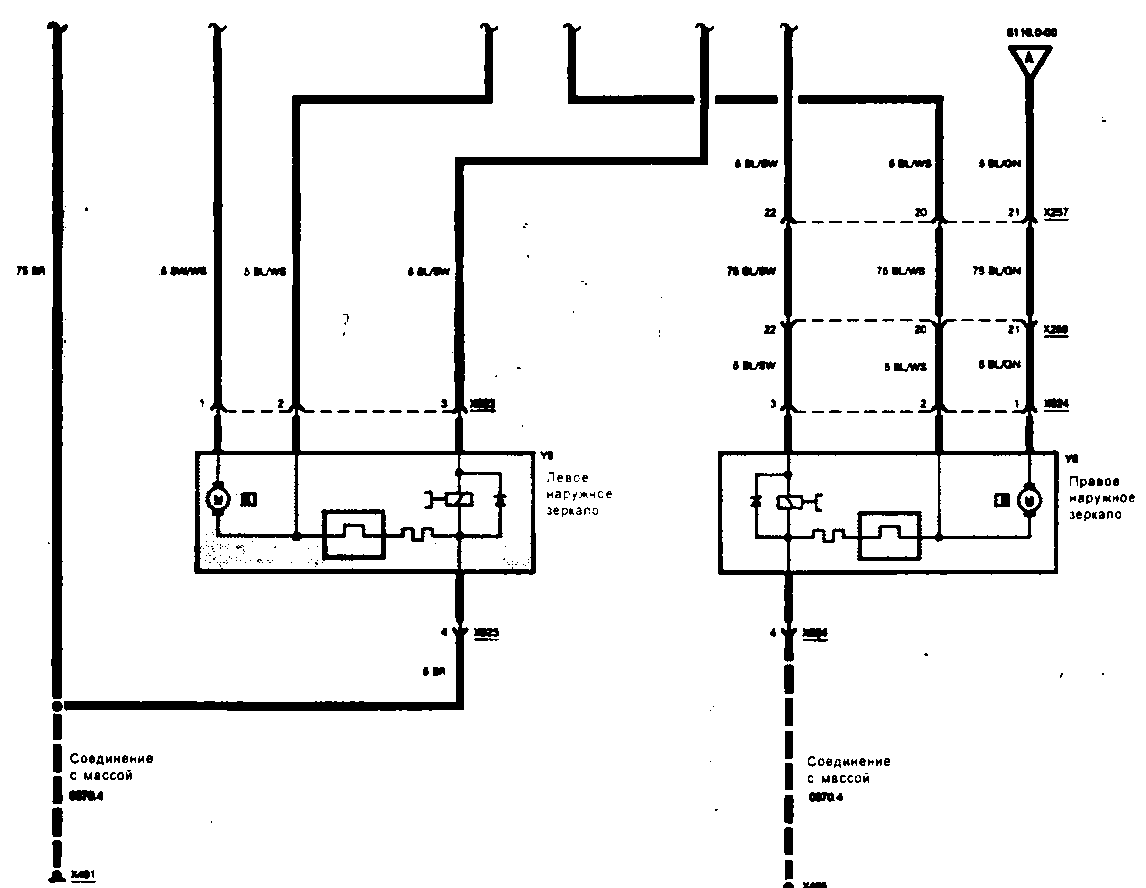

21. Электрическое управление зеркалами заднего вида
22.
23. Электрическое управление зеркалами заднего вида
24.
25. Очиститель и омыватель ветрового стекла
26.
27. Электрическое управление зеркалами заднего вида
28.
29. Очиститель и омыватель ветрового стекла
30.

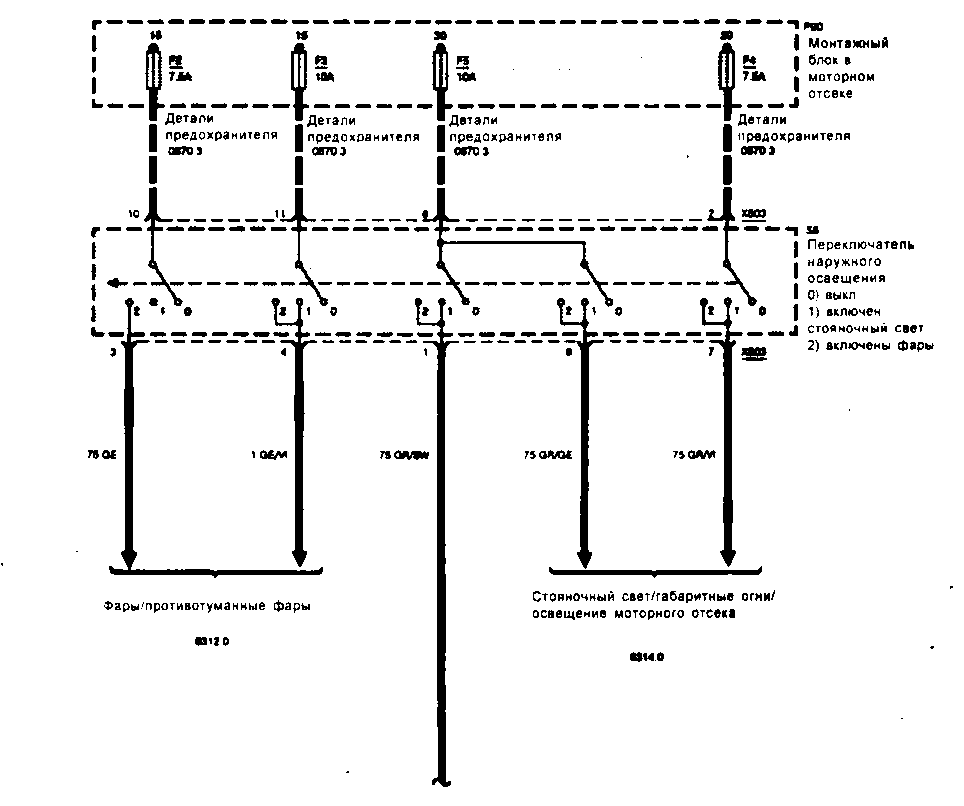

31. Переключатель наружного освещения
32.
33. Переключатель наружного освещения
34.
35. Переключатель наружного освещения
36.

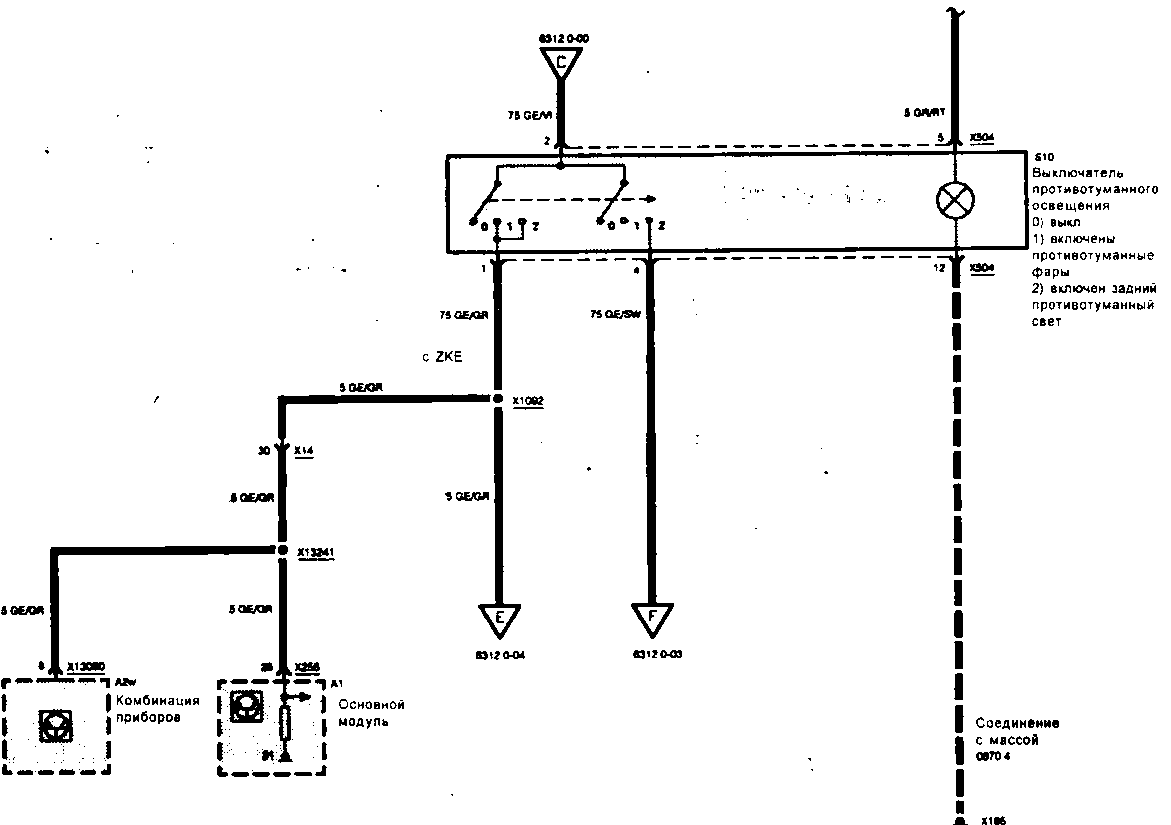

37. Переключатель наружного освещения
38.

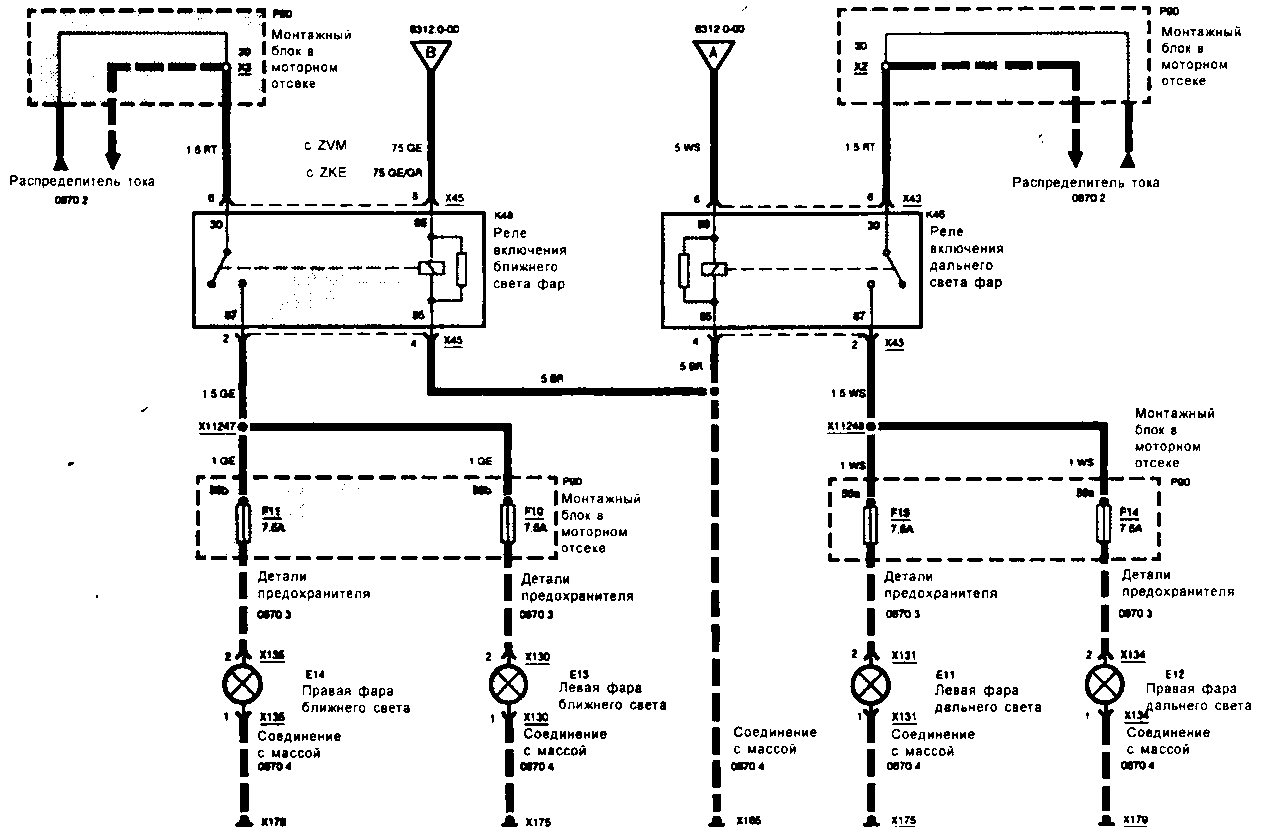

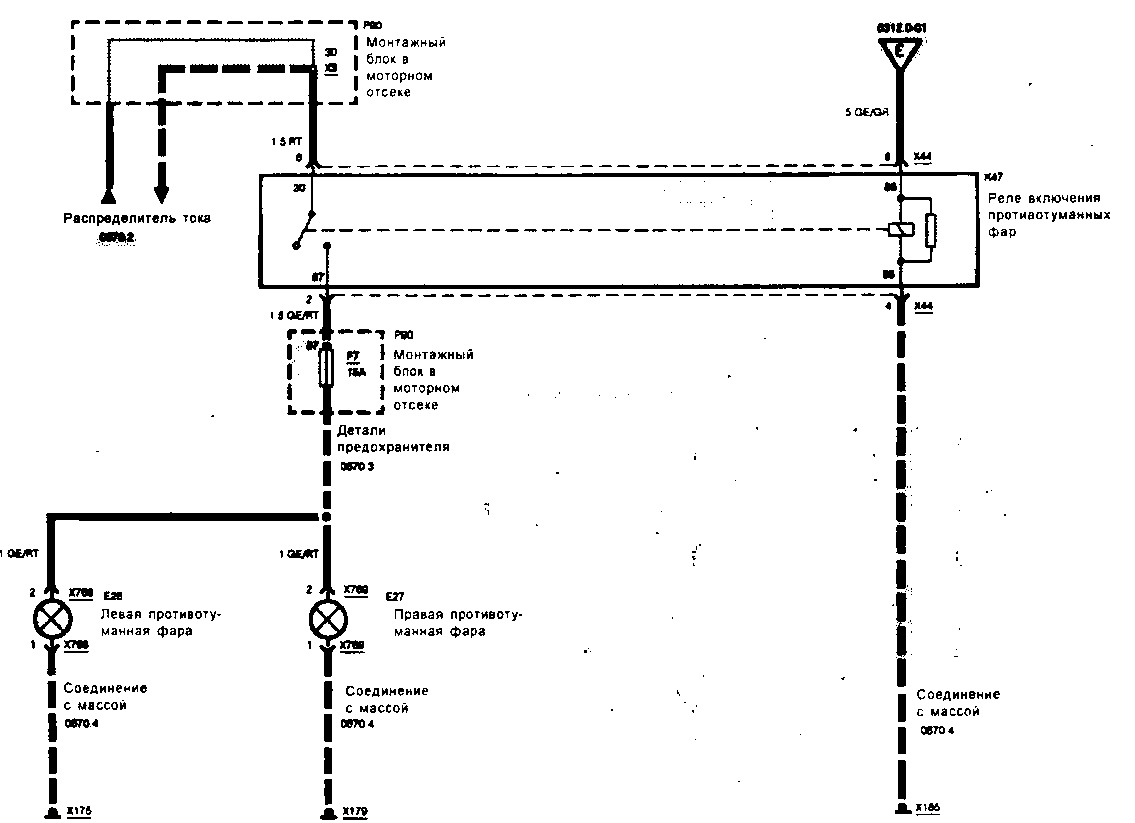

41. Фары/противотуманные фары
42.
43. Фары/противотуманные фары
44.
45. Фары/противотуманные фары
46.
47. Фары/противотуманные фары
48.

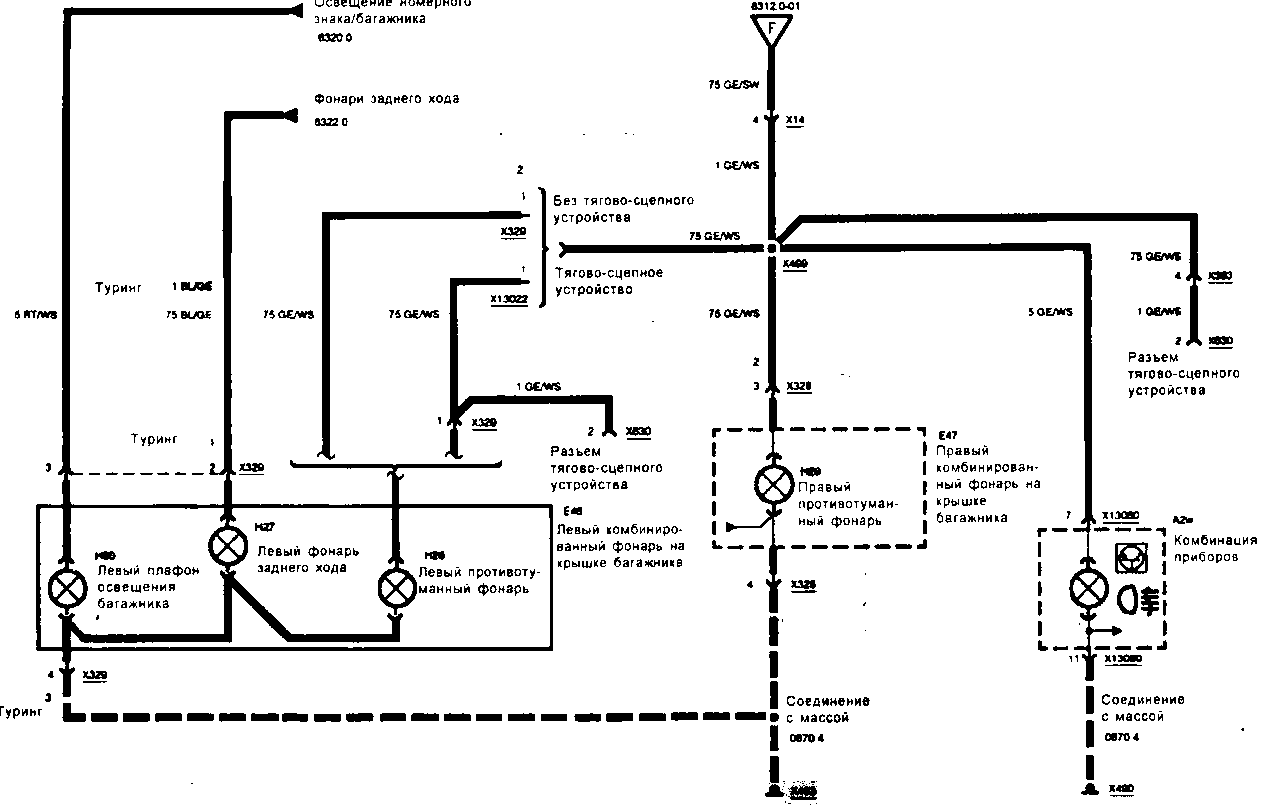

49. Фары/противотуманные фары
50.

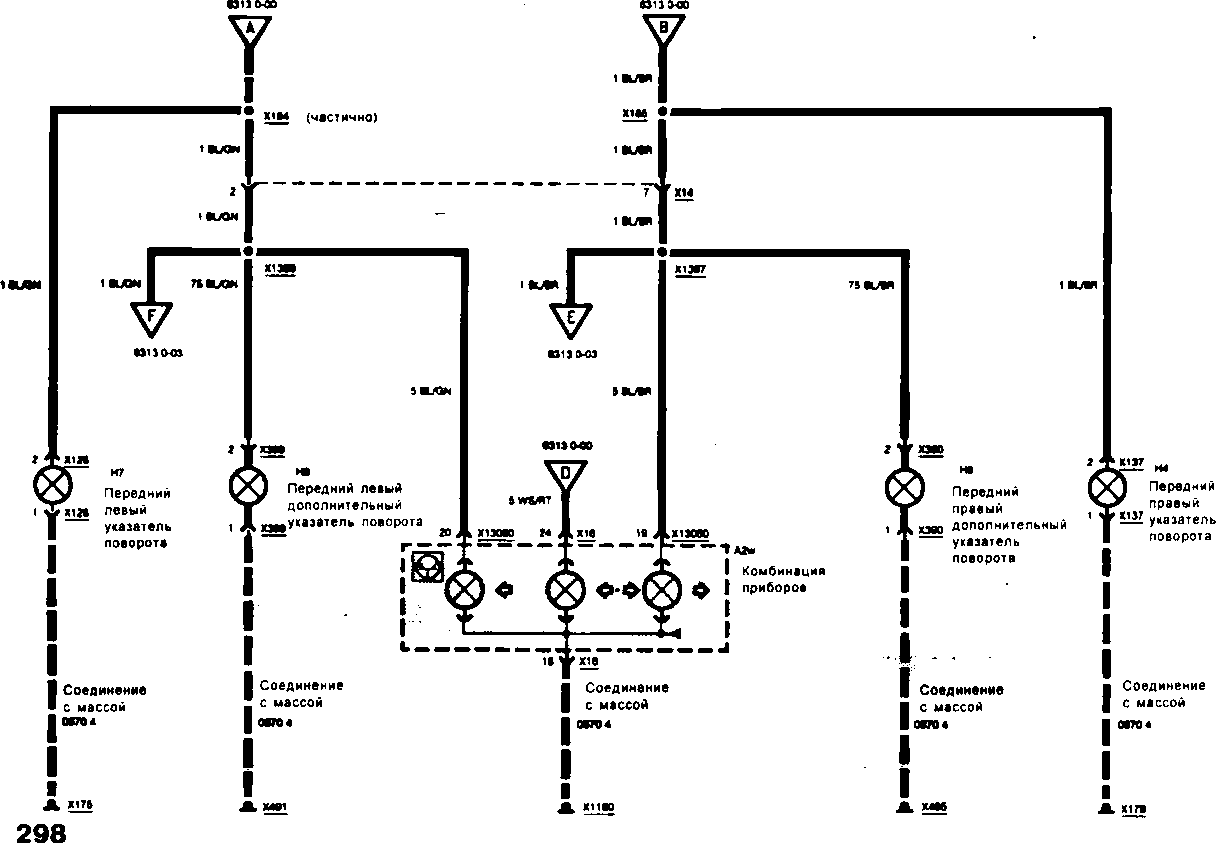

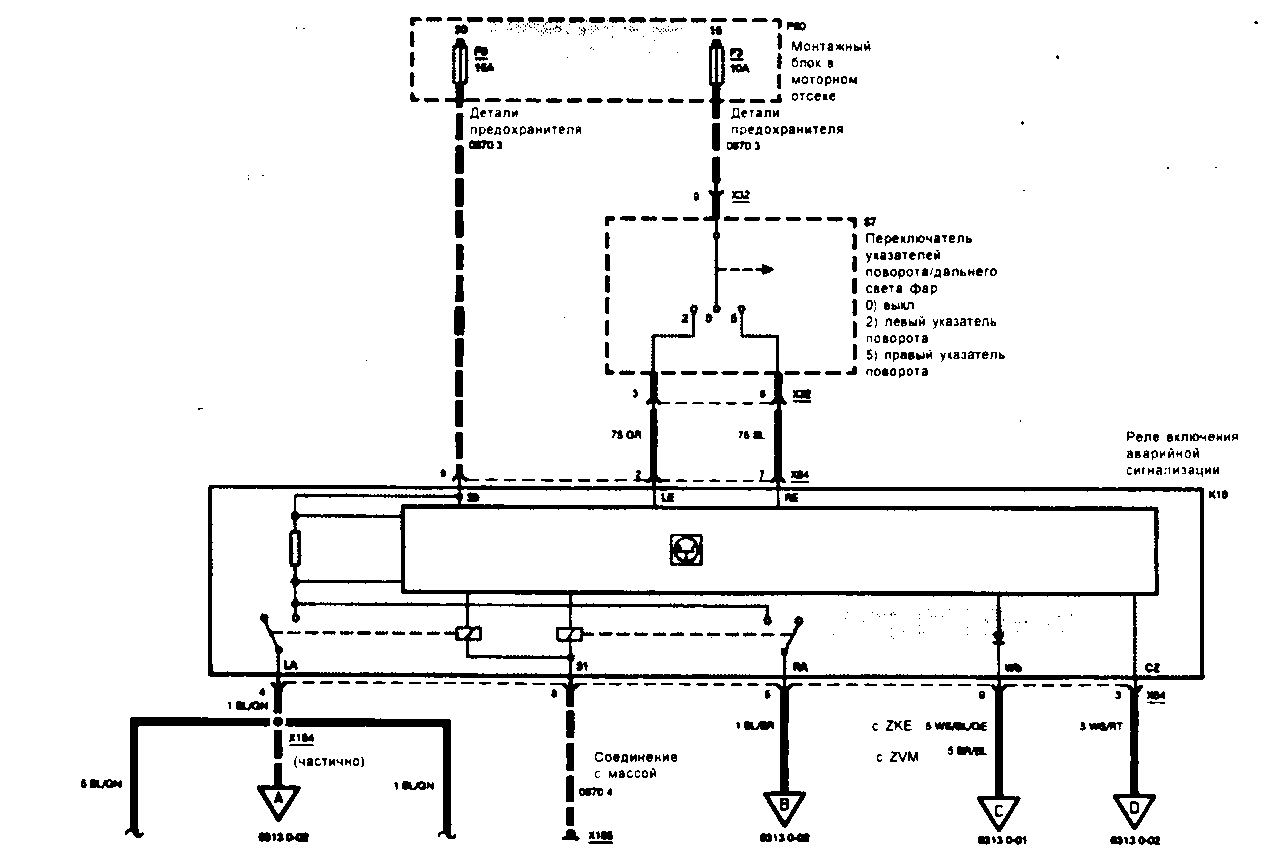

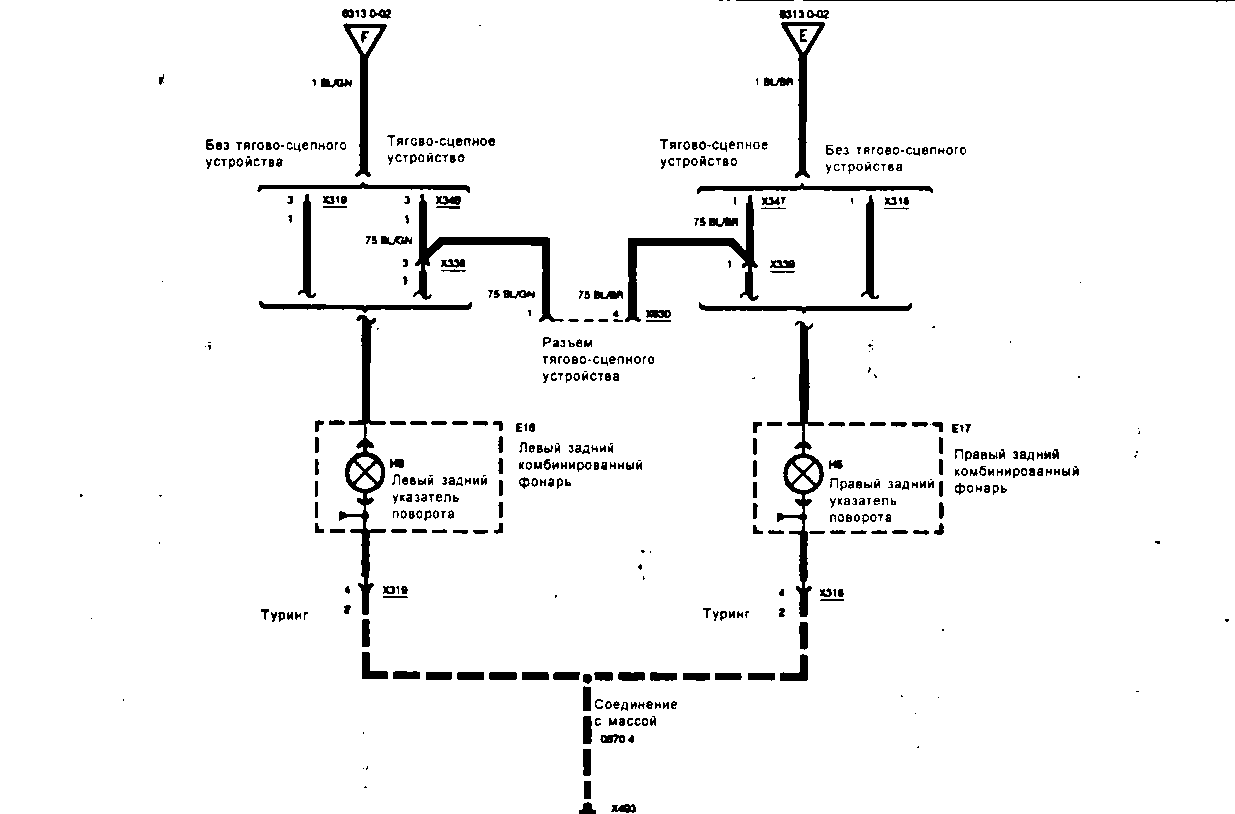

51. Указатели поворота/аварийная сингнализация
52.
53. Указатели поворота/аварийная сингнализация
54.
55. Указатели поворота/аварийная сингнализация
56.

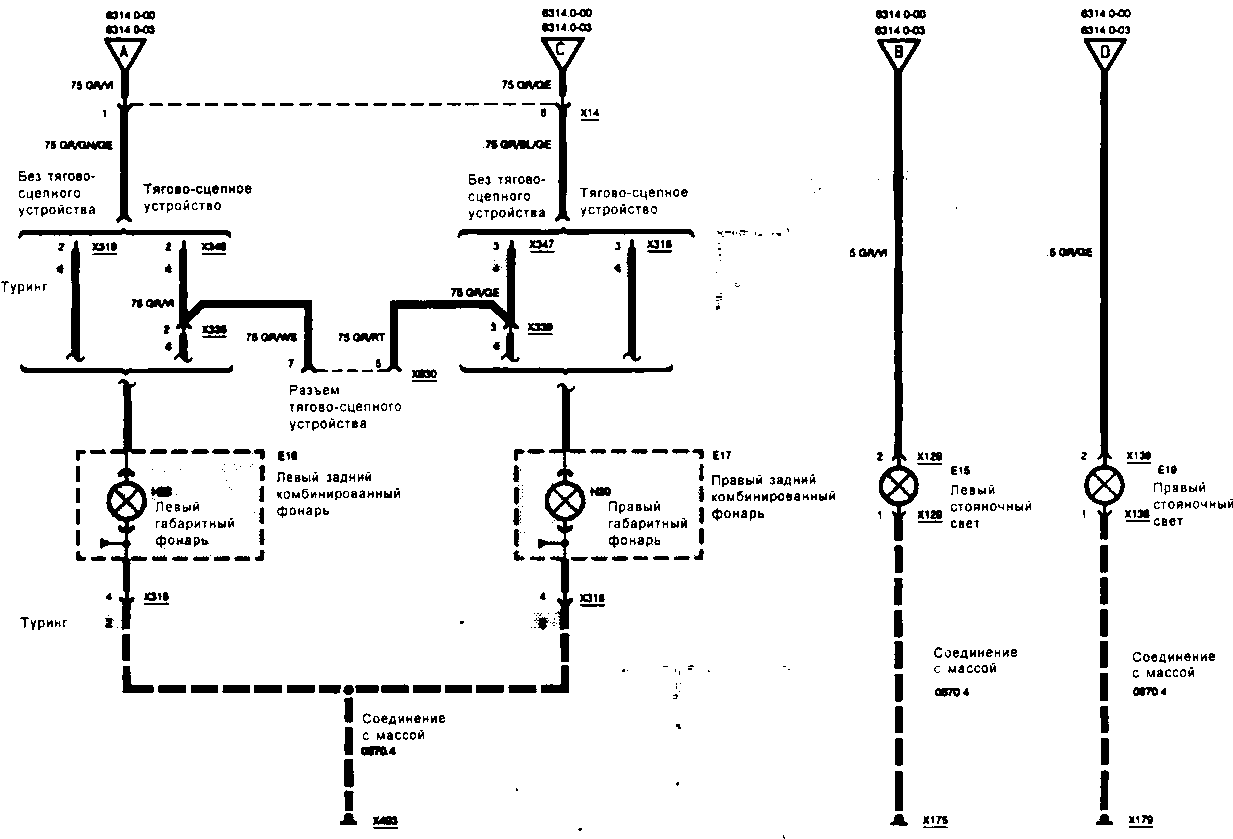

57. Стояночный свет/габаритные огни/освещение моторного отсека
58.
59. Стояночный свет/габаритные огни/освещение моторного отсека
60.

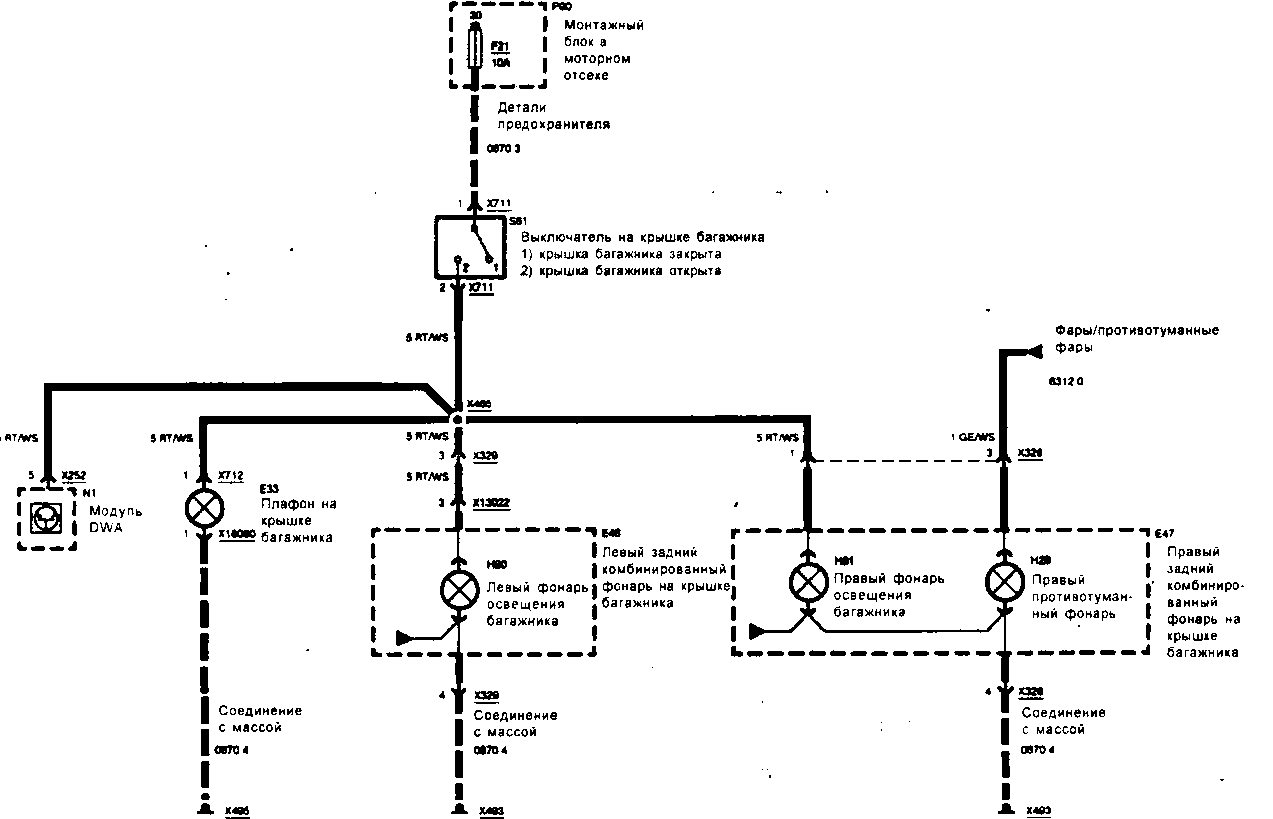

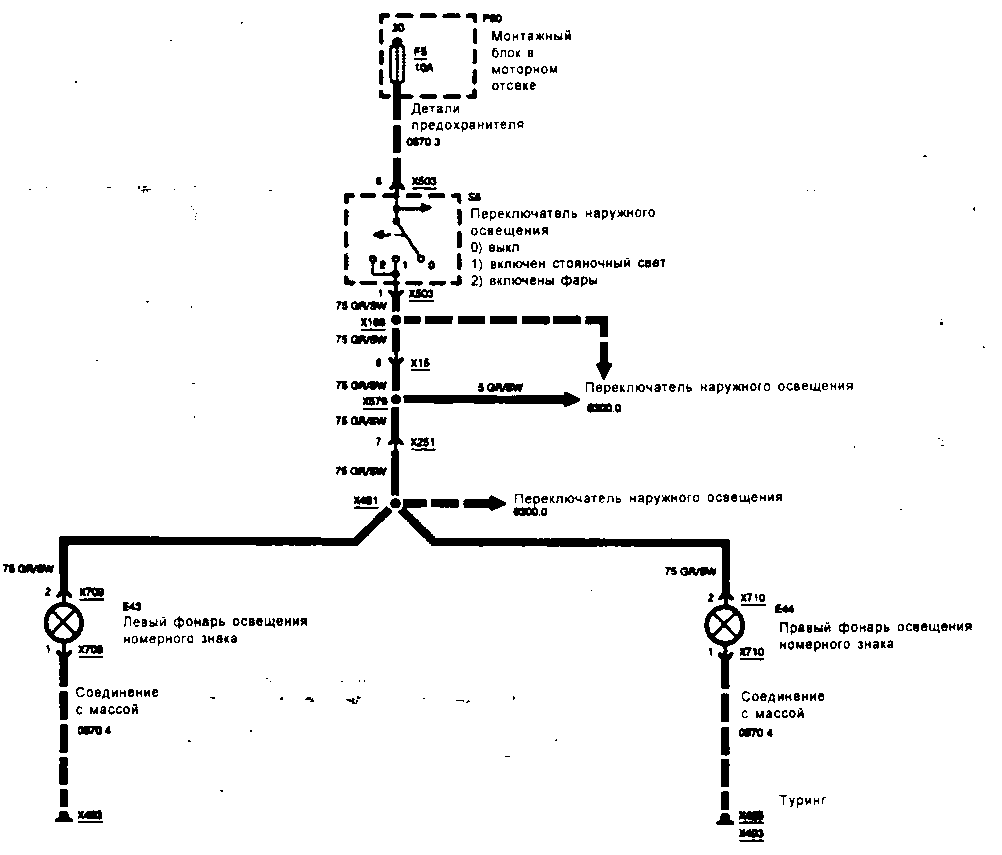

61. Освещение номерного знака/багажника
62.
63. Освещение номерного знака/багажника
64.

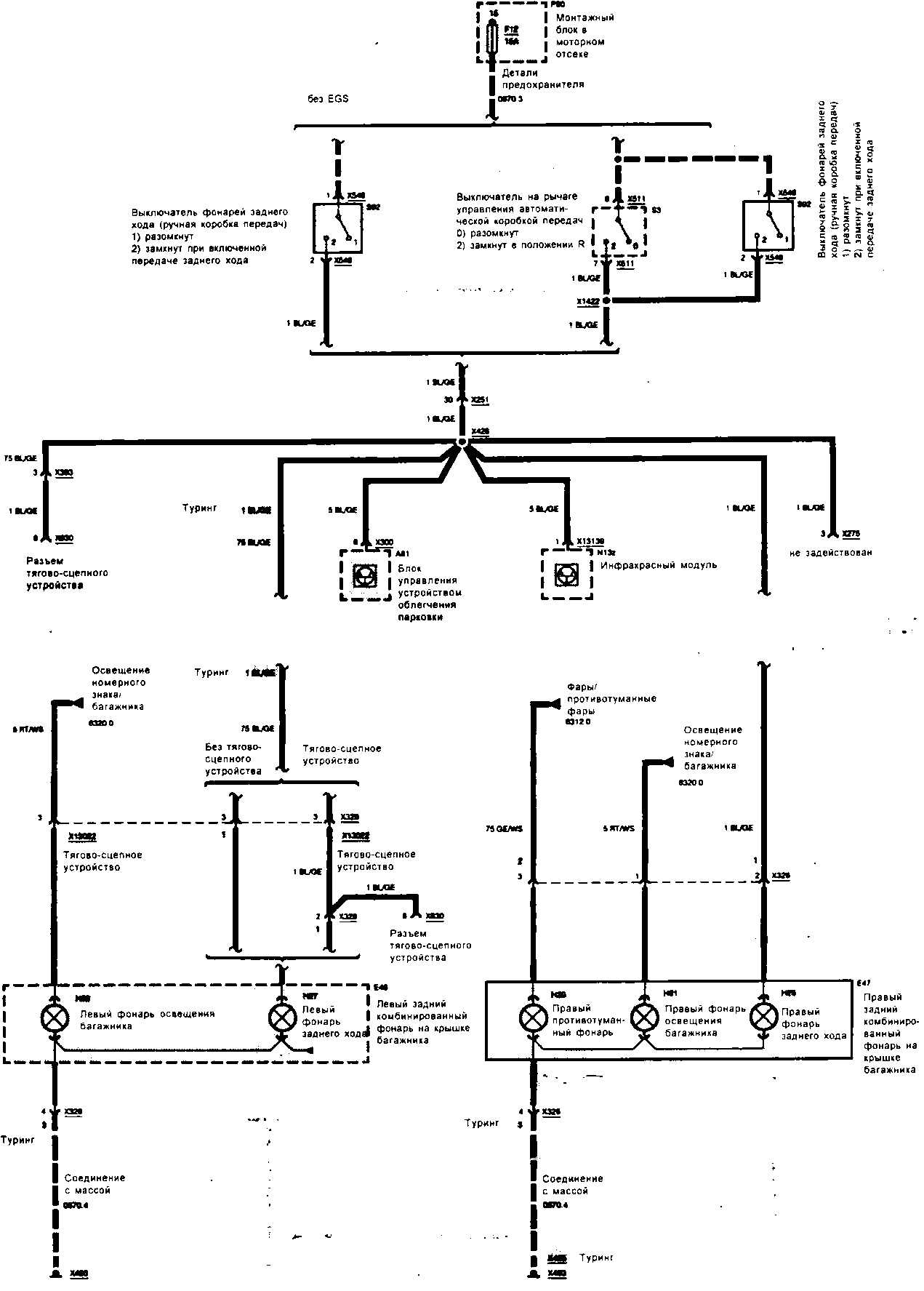

67. Фонари заднего хода
68.
69. Стоп-сигналы
70.

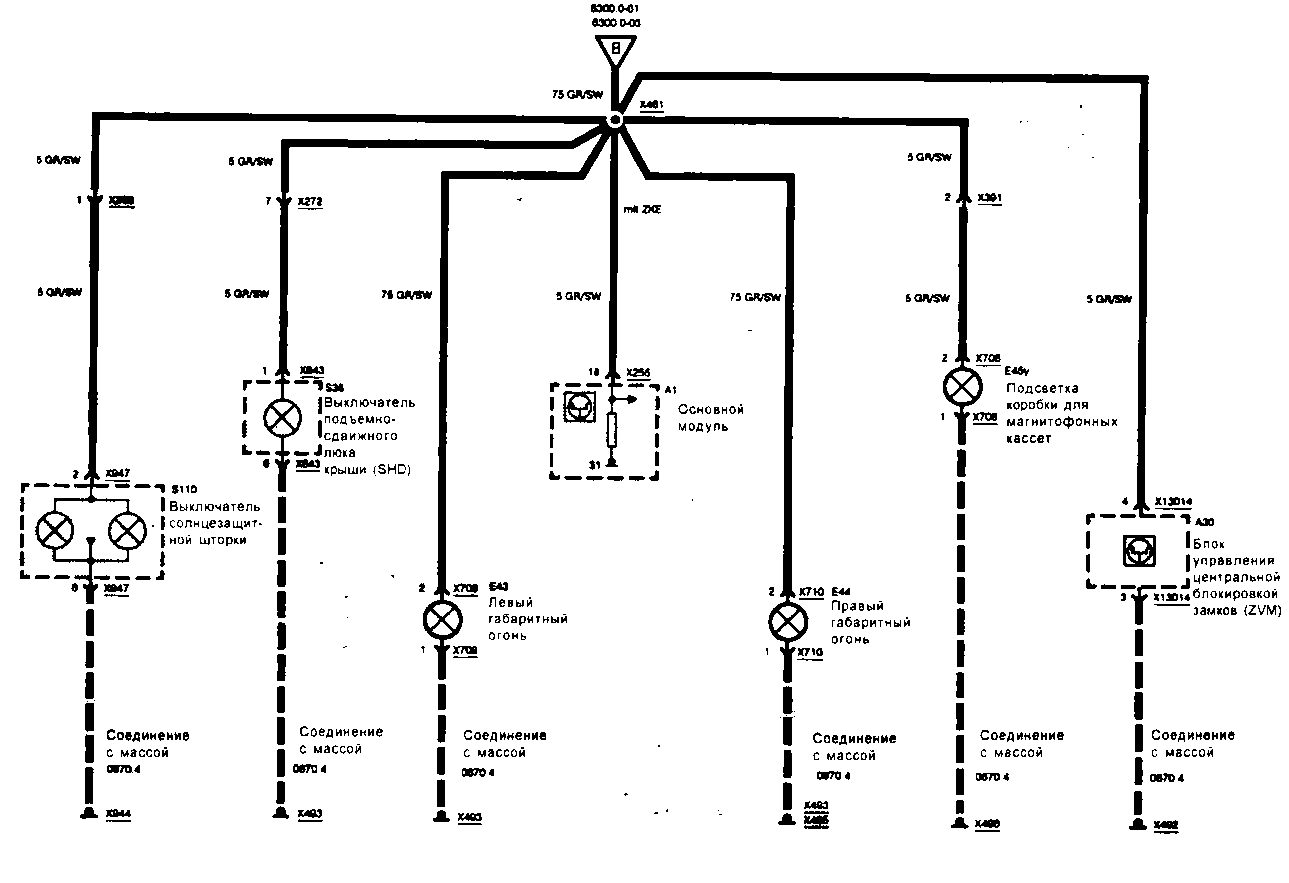

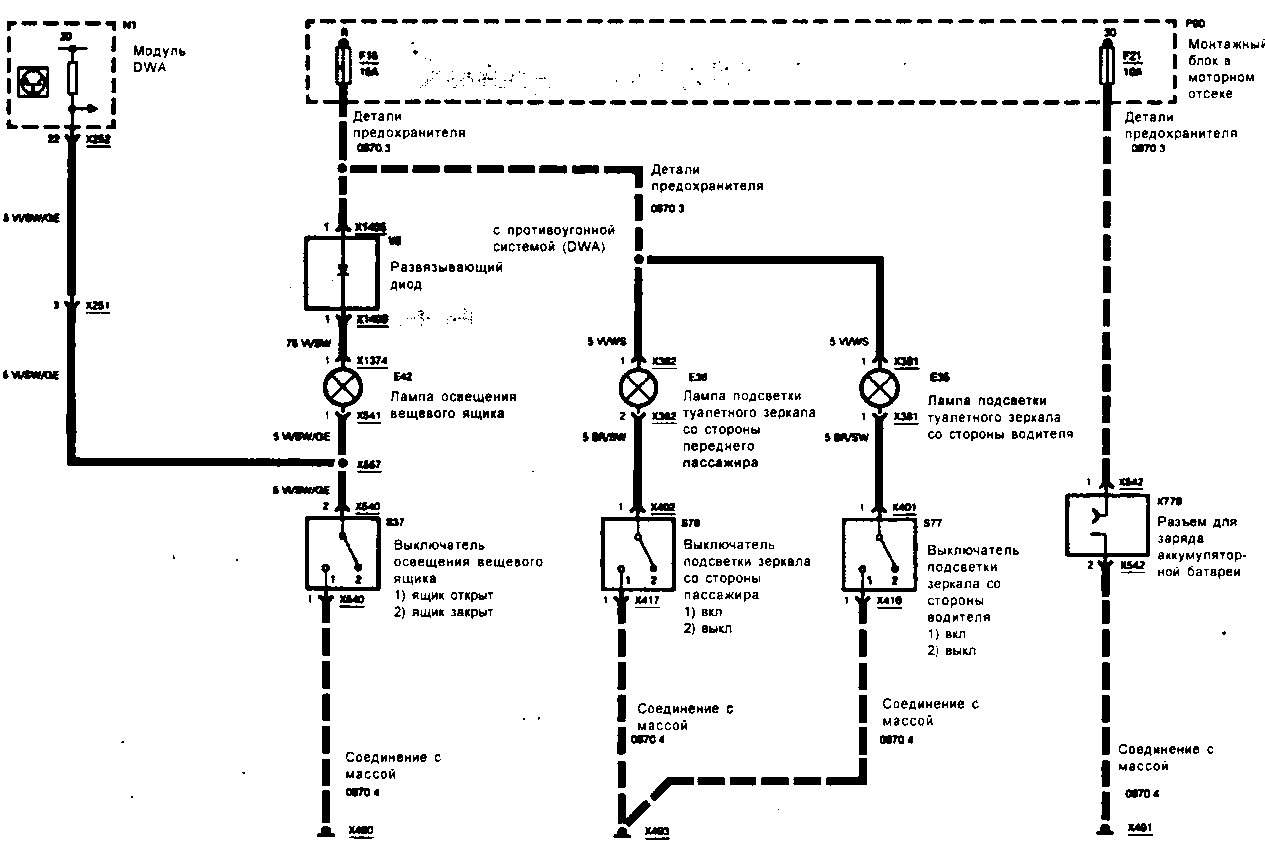

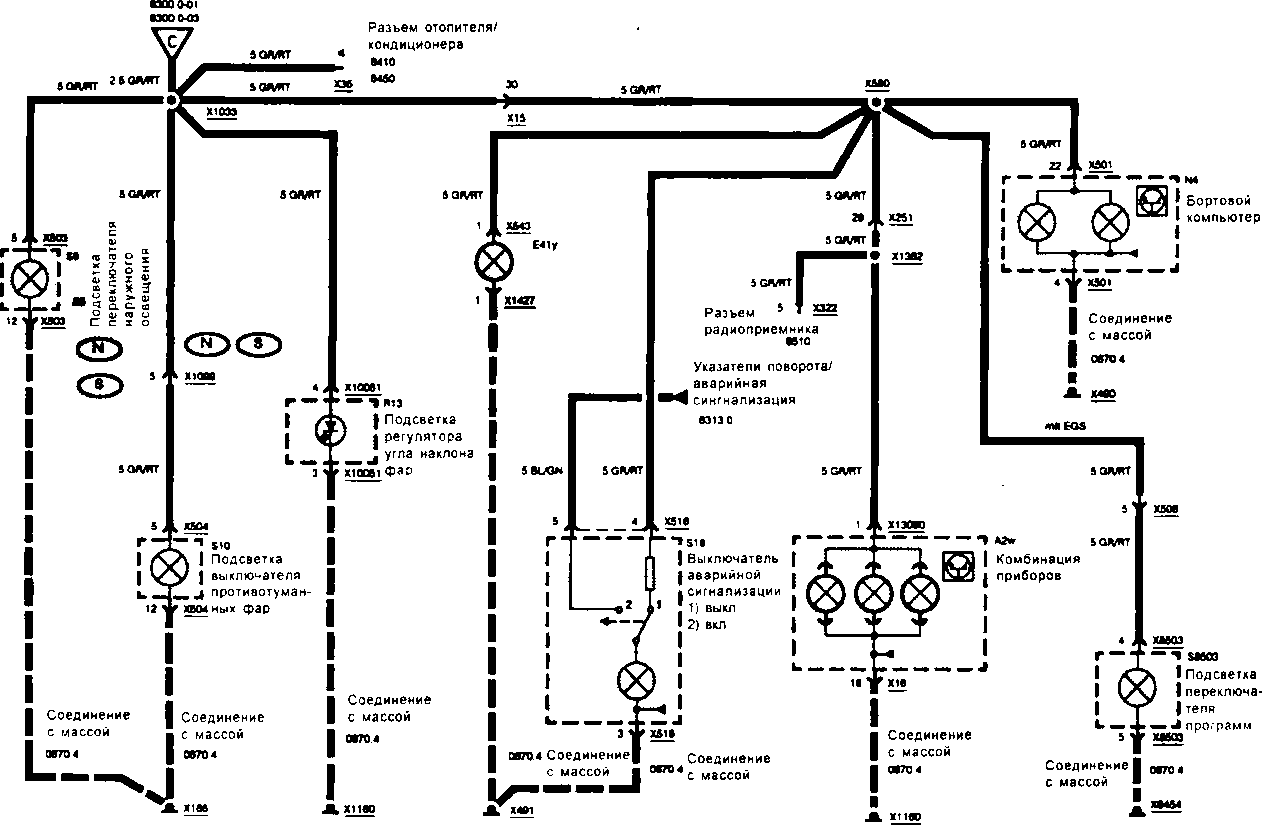

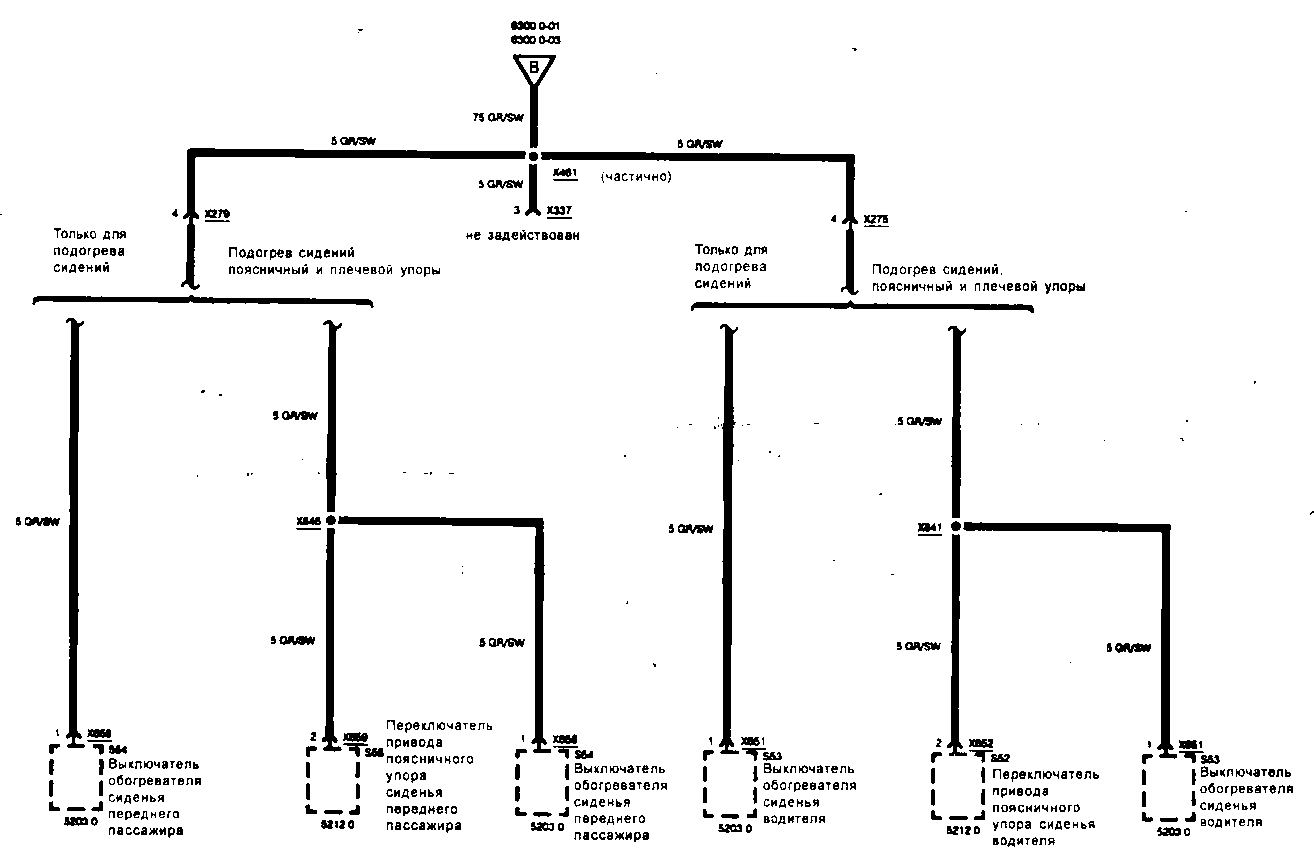

71. Салон
72.
73. Аудиосистема
74.
75. Аудиосистема
