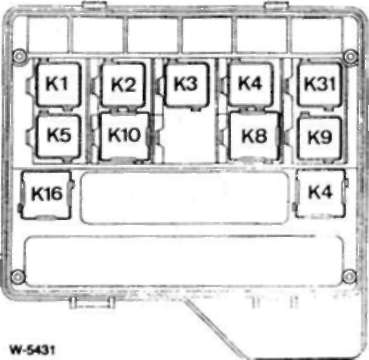

Реле в монтажном блоке "high-version"
|
N реле |
Назначение |
|
A3 |
Модуль контроля ламп ZB |
|
А4 |
Модуль контроля ZB |
|
К1 |
Отсутствует при ручной коробке |
|
передач (контакты 30 и 87 замкнуты) |
|
|
К1 |
Блокировка стартера (при |
|
автоматической коробке передач) |
|
|
К2 |
Звуковые сигналы |
|
КЗ |
Снятие напряжения с контакта R |
|
К4 |
Вентилятор отопителя/стояночный |
|
обогрев |
|
|
К5 |
Интенсивная очистка/насос омывателя |
|
K8 |
Дополнительный водяной насос |
|
К9 |
Снятие напряжения с контакта 15 |
|
К10 |
Защита от перегрузки системы ABS/ASC |
|
К16 |
Прерыватель аварийной сигнализации |
|
К31 |
Включение прикуривателя (или |
|
замкнуты контакты 30 и 87) |
|
|
U4 |
Датчик противоугонной сигнализации |
