Москвич (АЗЛК 2141). Стеклоподъемники

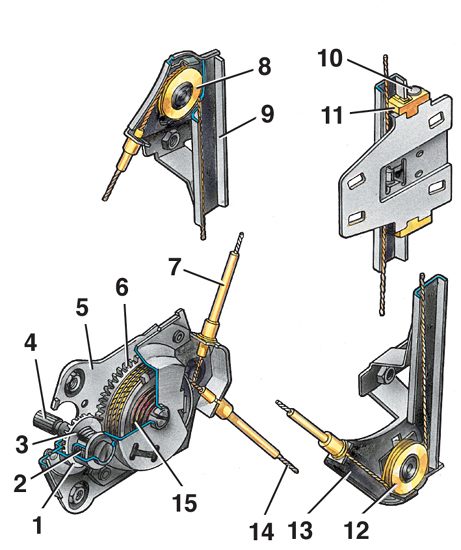

Стеклоподъемник передней двери

1 – чашка тормоза;
2 – пружина тормоза;
3 – шестерня;
4 – валик;
5 – корпус стеклоподъемника;
6 – барабан;
7 – оболочка троса;
8 – верхний ролик стеклоподъемника;
9 – направляющая стеклоподъемника;
10 – шарнир сухаря;
11 – сухарь ползуна;
12 – нижний ролик стеклоподъемника;
13 – кронштейн ролика;
14 – трос стеклоподъемника;
15 – пружина барабана

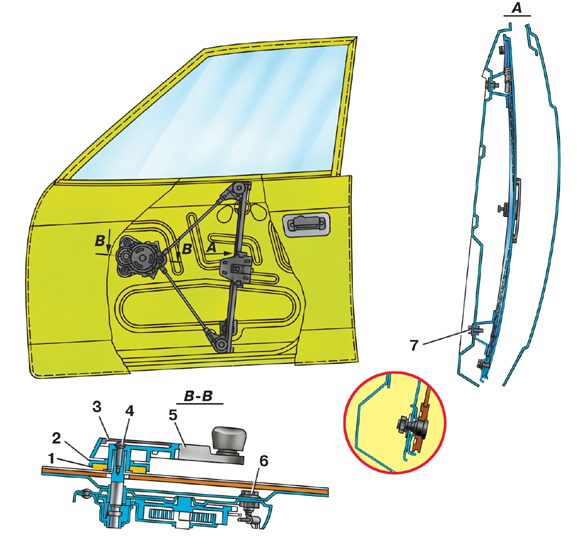

Установка стеклоподъемника и его ручки

1 – прокладка розетки;
2 – розетка ручки;
3 – заглушка ручки;
4 – винт крепления ручки;

5 – ручка стеклоподъемника;
6 – болт крепления стеклоподъемника;
7 – болт

В боковых дверях кузова применены стеклоподъемники передних дверей для всех моделей, задних дверей для мод. 2141-01 с тросовым приводом и жестким стальным направляющим желобом одинаковой кривизны со стеклами.

Стеклоподъемники передних и задних дверей имеют одинаковую конструкцию и отличаются только длиной троса, направляющих трубок, а также расположением присоединительных мест для этих трубок на корпусе стеклоподъемника.

Правый и левый стеклоподъемники передних и задних дверей унифицированы и взаимозаменяемы.
