Ауди А6. Педаль сцепления

ОБЩИЕ СВЕДЕНИЯ

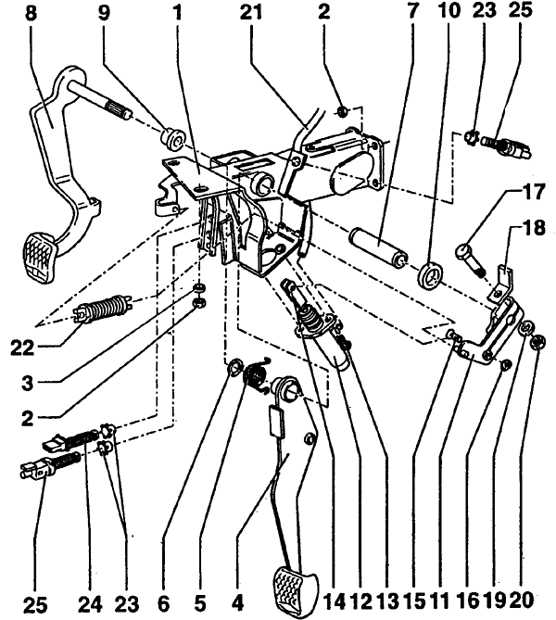

Элементы крепления педали сцепления

1. Кронштейн
2. Гайка
3. Шайба
4. Педаль тормоза
5. Пружина
6. Шайба
7. Трубка
8. Педаль сцепления
9. Втулка
10. Кольцо
11. Рычаг
12. Главный цилиндр привода выключения сцепления

13. Болт
14. Вилка
15. Штифт
16. Стопорное кольцо
17. Болт
18. Кронштейн
19. Шайба
20. Гайка
21. Шланг
22. Пружина
23. Зажим
24. Выключатель огней стоп-крана
25. Клапан системы круиз-контроля

МОДЕЛИ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

Снятие

Педаль сцепления снимается вместе с крепежным кронштейном.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите панель отделки.

2. Отсоедините вилку толкателя главного цилиндра от педали сцепления и снимите цилиндр с кронштейна.

3. Отсоедините провода от выключателей на кронштейне.

4. Открутите крепежные гайки и снимите кронштейн вместе с педалями.

Установка

Установка проводится в обратном порядке снятия.

МОДЕЛИ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите панель отделки.

2. Отсоедините толкатель главного цилиндра от педали сцепления.

3. Установите крепежный зажим на пружину и снимите ее.

4. Снимите педаль сцепления.

Установка

Установка проводится в обратном порядке снятия.
