Ауди А6. Синхронизационные метки газораспределения 5-цилиндровых двигателей

Ауди А6. Синхронизационные метки газораспределения 5-цилиндровых двигателей

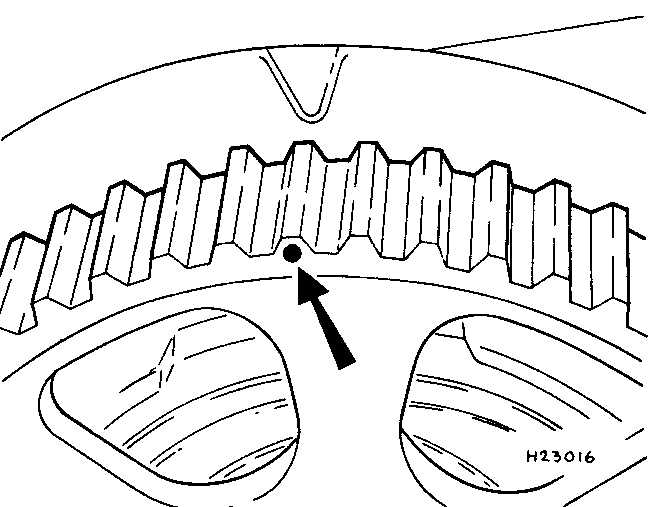

Метка на передней части звездочки распределительного вала

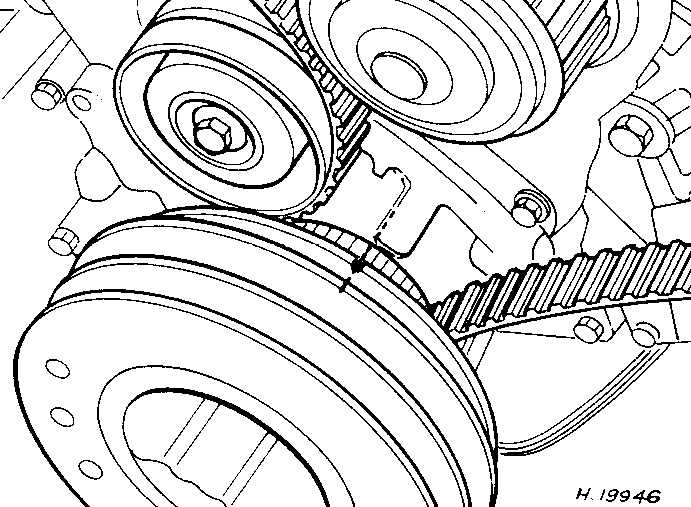

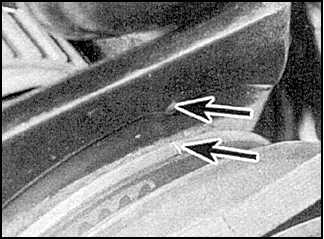

Метки на шкиве коленчатого вала и кожухе маслянного насоса

Звездочки коленчатого вала, распределительного вала и промежуточного вала имеют привод от газораспределительного ремня и вращаются синфазно.

Если синфазность вращения звездочек нарушается, клапаны будут касаться поршней во время вращения коленчатого вала.

За верхнюю мертвую точку принимается высшая точка, которой достигает поршень N1 в момент такта сжатия.

Совмещая синхронизационные метки, Вы устанавливаете поршень N1 в ВМТ и обеспечиваете синфазность вращения звездочек.

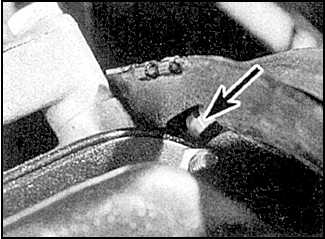

Метка на задней части звездочки распределительного вала совмещается с меткой на внутренней крышке газораспределительного ремня.
