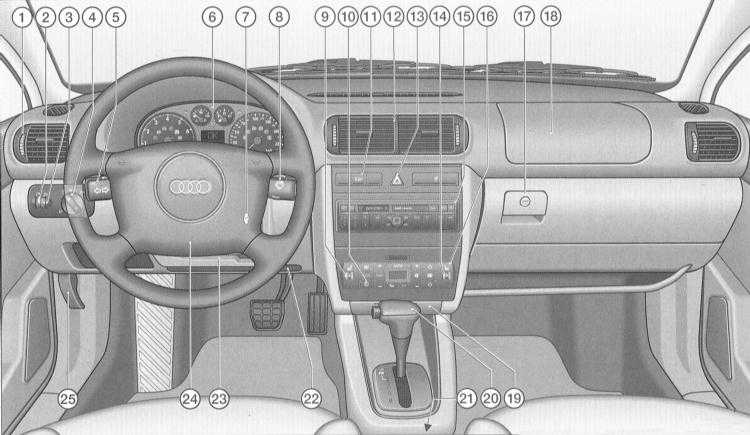

Ауди А3. Расположение органов управления и приборов
Органы
управления и приборы, расположенные на приборной панели и средней
консоли представлены на иллюстрациях
1
- рукоятка регулирования притока воздуха
2 - регулятор яркости подсветки приборов
3 - регулятор угла наклона фар
4 - выключатель / переключатель света
5 - рычажные переключатель указателей поворота и ближнего
света выключатель темпостата
6 - приборная доска
7 - замок зажигания
8 - рычажный выключатель стеклоочистителя и стеклоомывателя
переключатель функций путевого компьютера
9 - выключатель обогрева сиденья водителя
10 - выключатель обогрева заднего стекла
11 - клавиша антипробуксовочной системы (ASR) или
электронной программы стабилизации курсовой устойчивости (ESP)
12 - воздушные дефлекторы
|
13 - выключатель аварийной световой сигнализации
14 - выключатель обогрева сиденья переднего пассажира
15 - радио*
16 - отопление и вентиляция / кондиционер
17 - запирающийся вещевой ящик
18 - подушка безопасности переднего пассажира
19 - пепельница, прикуриватель / розетка
20 - рычаг переключения передач / селектора
21 - ниша или органы управления системой навигации и
телематики*
22 - ниша для хранения папки с документами
23 - регулируемая рулевая колонка
24 - звуковой сигнал
подушка безопасности водителя
25 - рукоятка отпирания капота |
ВНИМАНИЕ
Некоторые из приведенных
позиций входят в комплектацию только определенных модификаций или
устанавливаются по заказу.
Расположение некоторых органов управления автомобилей с правосторонним
рулевым управлением отличается от показанного на иллюстрации. Однако
символы, используемые для их обозначения, соответствуют символам
автомобилей с левосторонним рулевым управлением.
*В случае заводской комплектации автомобиля телематикой,
радиоаппаратурой или системой навигации к ним прилагается руководство по
эксплуатации.

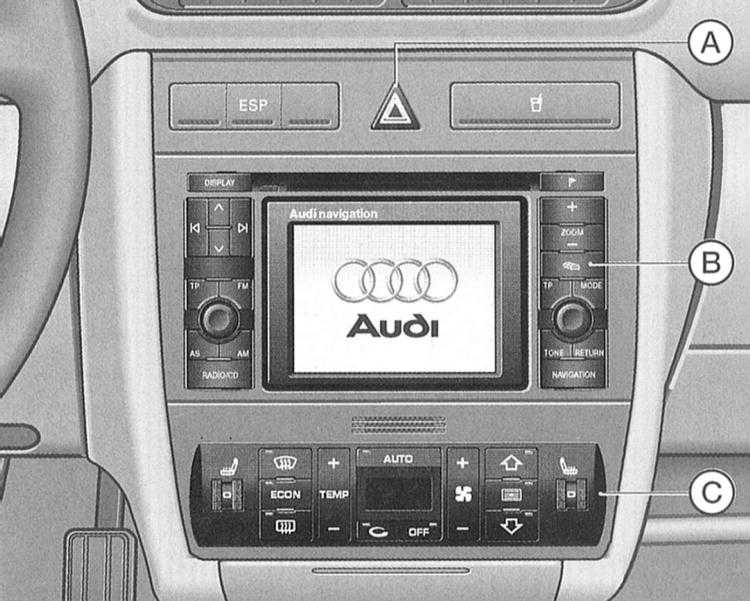

Органы
управления средней консоли
|
На иллюстрации изображен вариант средней консоли с системой
навигации Audi “plus” / радиосистемой Audi “symphony”. |
А
- ряд выключателей
В - система навигации “plus”* / радиосистема
Audi “symphony”*
|
С - кондиционер и выключатели обогрева
стекол / сидений |
ВНИМАНИЕ
Некоторые из приведенных
позиций входят в комплектацию только определенных модификаций или
устанавливаются по заказу. Расположение некоторых органов управления
автомобилей с правосторонним рулевым управлением отличается от
показанного на иллюстрации.
*Правила пользования системой навигации Audi “plus” / радиосистемой Audi
“symphony” содержатся в соответствующих руководствах по эксплуатации.
В системе навигации Audi “plus” функции радио, проигрывателя
компакт-дисков и телевизора объединены.
