20.2. Рулевое колесо с подушкой безопасности
Снятие
Перед отсоединением
аккумуляторной батареи выясните, есть ли у вас код включения
радиоприемника.
Выключите зажигание
и отсоедините провод «массы» от аккумуляторной батареи.
Установите колеса
для движения прямо вперед.

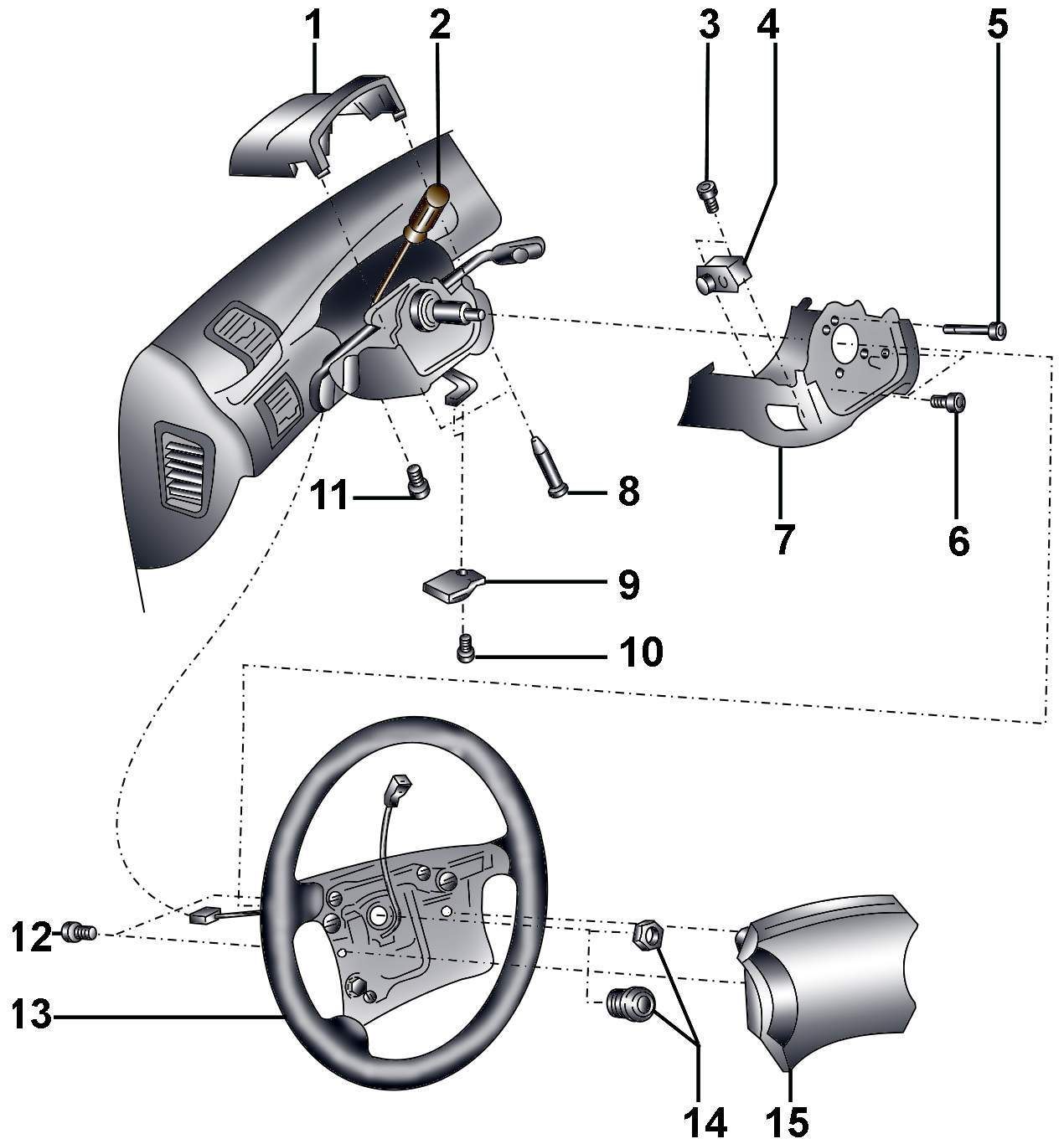

Рис. 14–1.
Рулевое колесо с подушкой безопасности: 1 –
верхний кожух; 2 – ввинчивание болта, 5 Н·м; 3,
5, 6, 8 – болты, 1 Н·м; 4 – выключатель
регулировки положения рулевой колонки (для
моделей с рулевой колонкой, оснащенной
электрическим приводом регулировки ее
положения); 7 – нижний кожух; 9 – ручка
регулировки положения рулевой колонки (для
рулевой колонки с механическим приводом
регулировки ее положения); 10 – болт, 3 Н·м; 11
– болт, 2,5 Н·м; 12 – болт Torx, 6 Н·м; 13 –
рулевое колесо; 14 – гайка, 40 Н·м; или болт, 60
Н·м; 15 – подушка безопасности
|

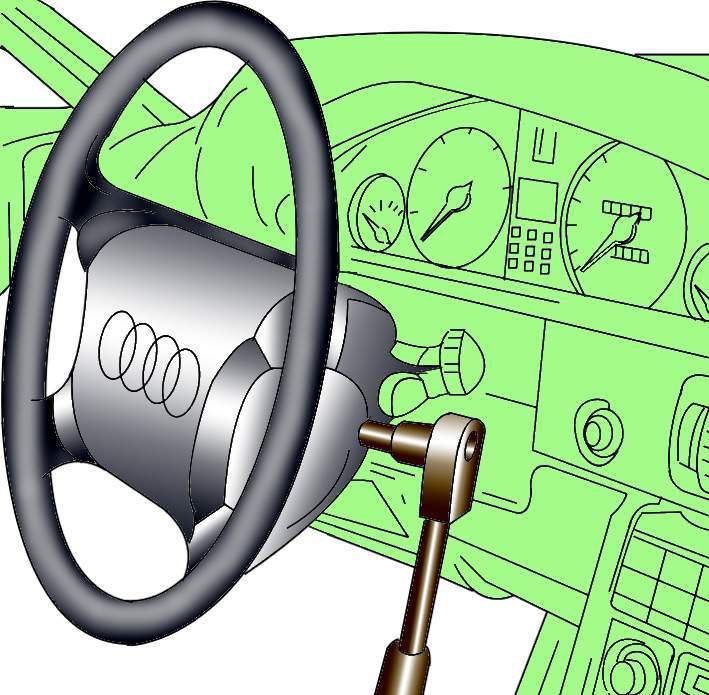

Используя ключ,
отвинтите болты Torx 12 (рис.
14–1) крепления
подушки безопасности, расположенные по бокам с задней стороны
рулевого колеса (рис.
14–2).
Предупреждение
Нельзя снимать
рулевое колесо при отсоединенном электрическом разъеме спирали
рулевого колеса.
Наклоните назад
подушку безопасности 15 (см. рис.
14–1),
отсоедините электрический разъем и снимите подушку безопасности.
Отверните болты 8 и
снимите верхний кожух 1 рулевой колонки.
Отсоедините
электрический разъем от спирали рулевого колеса.
Отвинтите гайку
(или болт) 14 и снимите рулевое колесо 13.
Потянув на себя,
снимите облицовку нижнего кожуха.
На моделях с
механической регулировкой положения рулевой колонки отверните
болт и снимите ручку 9 регулировки положения рулевой колонки.
Отверните болты и
снимите нижний кожух 7 рулевой колонки.
На моделях с
электрической регулировкой положения рулевой колонки отсоедините
электрический разъем от выключателя управления регулировкой
положения рулевой колонки. Отвинтите болты 3 крепления
выключателя и снимите его.
Установка
Убедитесь, что
передние колеса установлены в положение движения прямо вперед.
Установите рулевое
колесо и закрепите гайкой, затянув ее моментом 40 Н·м. Если
рулевое колесо крепится болтом, используйте новый болт и
затяните его моментом 60 Н·м.
Проверьте, чтобы
расстояние между кожухами рулевой колонки и рулевым колесом
составляло 3–4,5 мм.
Дальнейшая
установка проводится в последовательности, обратной снятию.
Подсоедините провод
«массы» к аккумуляторной батарее.
Включите радиоприемник и
введите в него код.
Поднимите стекла
электрическими стеклоподъемниками вверх до упора. Затем нажмите
все переключатели стеклоподъемника еще раз, по меньшей мере на 1
секунду, в положение закрытия для активации блока управления
стеклоподъемниками.
Установите время на
часах.
