Снятие и установка переднего бампера - Ауди A4 2000+ г.в.

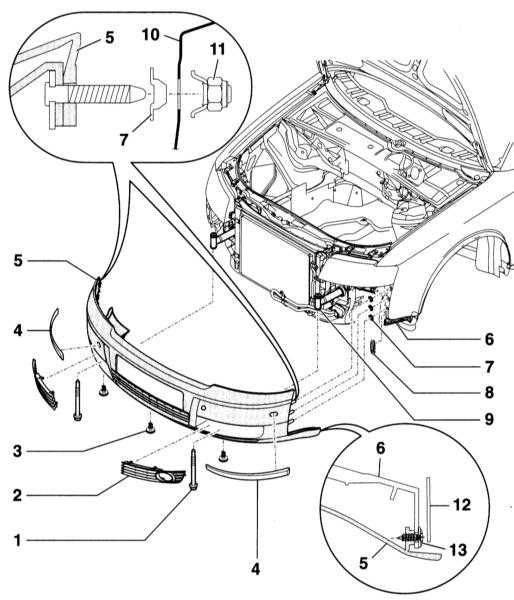

Передний бампер



12.4.4 Снятие и установка переднего бампера Audi A4



1 — Два болта, 23Нм
2 — Воздушная решётка
3 — Винт
4 — Планка. Закреплена с помощью двусторонней клейкой ленты. Поэтому при снятии разрушается
5 — Бампер
6 — Направляющая


 7 — Шесть зажимов
8 — Две втулки
9 — Амортизаторы бампера
10 — Крыло
11 — Специальная гайка
12 — Локер
13 — Два винта

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините отрицательный кабель(-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
border=

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Снятие и установка плафонов внутреннего освещения.
  1. Пометьте на шинах стрелками направление их вращения. Ослабьте болты крепления колеса. Поднимите и установите на подставки переднюю часть автомобиля и снимите колёса.
  2. Снимите спереди нижнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.
border=

Некоторые виды работ выполняются как с левой так и справой стороны. Однако описаны они для одной из сторон автомобиля.
  1. Выверните болты снизу и отсоедините локер в передней части от бампера, а также от поперечины.

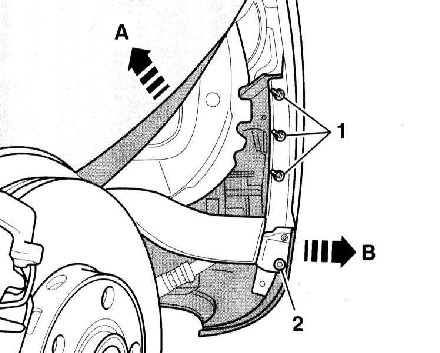

  1. Отожмите локер (стрелка А) и отверните болт (2) и гайки (1).
 12.4.4 Снятие и установка переднего бампера Audi A4
  1. Снимите боковую часть бампера (стрелка В).

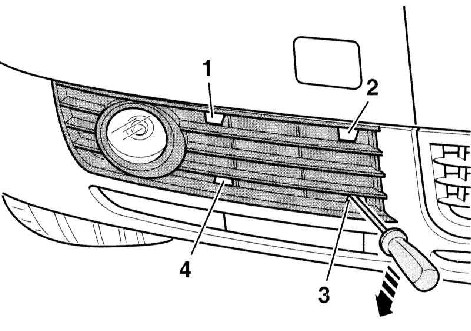

  1. Отведите отвёрткой стопорные планки с (1) по (4) (стрелка на сопроводительной иллюстрации), отсоедините решётку и выньте из бампера.
 12.4.4 Снятие и установка переднего бампера Audi A4
  1. Выверните болт (1), находящийся сзади, обратитесь к иллюстрации Передний бампер.
  2. Потяните бампер вперед.
  3. Снимите шланг фароомывателя, если он имеется.
border=

Подставьте ёмкость для сбора вытекающей воды.
  1. Рассоедините все разъёмы, идущие к бамперу.
  2. С помощью ассистента снимите бампер вперед с амортизаторов столкновения (9).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Проверьте, установлены ли резьбовые штифты по бокам бампера, а также зажимы (7) и втулки (8) в крыльях, обратитесь к иллюстрации Передний бампер.
  2. Установка выполняется в последовательности, обратной снятию. При этом закрепите бампер к амортизаторам столкновения моментом 23Нм. Следите за тем, чтобы резьбовые штифты с боков бампера вошли в отверстия на крыле.
  3. Закрепите колёса, соблюдая направление их вращения. Опустите автомобиль на колёса и только после этого затяните крест-накрест болты крепления колеса моментом 120Нм.
  4. Присоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
