6.4.1 Регулировки карбюратора Pierburg 1B3 (Audi 100)



6.1.14. Регулировки карбюратора Pierburg 1B3

ОБЩИЕ СВЕДЕНИЯ

Устройство карбюратора 1В3 показано на рис. Детали карбюратора 1В3.

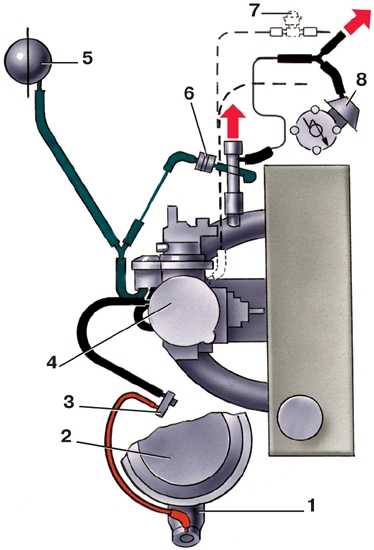

Вакуумные соединения карбюратора 1В3


1 – терморегулятор;

2 – воздушный фильтр;

3 – клапан терморегулятора;

4 – карбюратор;

5 – вакуумный резервуар;

6 – клапан;

7 – вакуумный выключатель индикатора выбора передачи (только механическая КП);

8 – вакуум-корректор распределителя зажигания

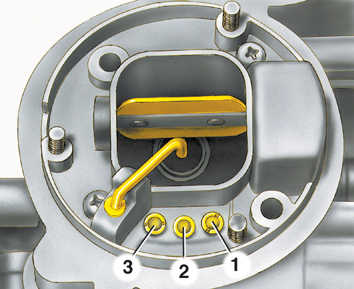

Расположение жиклеров на крышке карбюратора Pierburg 1B3


1 – топливный жиклер холостого хода;

2 – воздушный жиклер;

3 – топливный жиклер эконостата

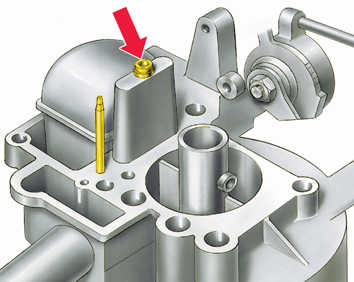

Расположение главного топливного жиклера


Главный топливный жиклер (показан стрелкой), расположенный на крышке карбюратора Pierburg 1В3 (крышка перевернута).
