6.1.5. Снятие и установка топливного насоса карбюраторного двигателя Audi 100



ОБЩИЕ СВЕДЕНИЯ

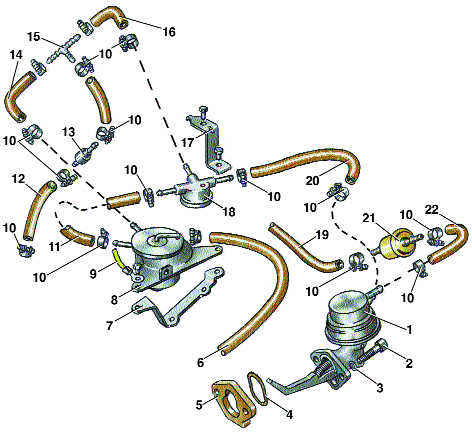

Система питания двигателя объемом 1,9 л



1 – топливный насос;
2 – болт крепления топливного насоса;
3 – шайба;
4 – прокладка;
5 – теплоизоляционная прокладка;
6 – шланг подачи топлива к карбюратору;
7 – кронштейн резервуара;
8 – резервуар;
9 – провод «массы»;
10 – хомут;
11 – шланг от резервуара к клапану регулировки давления;
12 – шланг обратного слива топлива;
13 – клапан;
14 – шланг от тройника к резервуару;
15 – тройник;
16 – шланг от тройника к клапану регулировки давления;
17 – кронштейн клапана регулировки давления;
18 – клапан регулировки давления;
19 – шланг от топливопровода к фильтру;
20 – шланг от топливного насоса к клапану регулировки давления;
21 – топливный фильтр;
22 – шланг от топливного фильтра к насосу

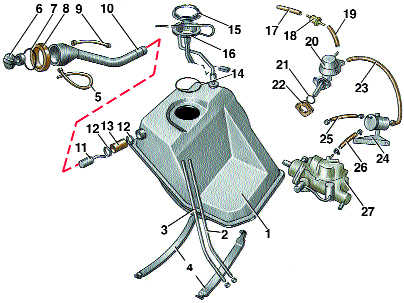

Система питания двигателя объемом 1,8 л



1 – топливный бак;
2 – трубка слива топлива;
3 – топливопровод;
4 – хомут крепления топливного бака;
5 – дренажная трубка;
6 – пробка топливного бака;
7 – уплотнительное кольцо;
8 – уплотнитель заливной горловины;
9 – шланг вентиляции топливного бака;
10 – заливная труба;
11 – клапан;
12 – хомут;
13 – соединительный патрубок;
14 – уплотнительное кольцо;
15 – фиксатор;
16 – датчик уровня топлива;
17 – шланг от топливопровода к топливному фильтру;
18 – топливный фильтр;
19 – шланг от фильтра к насосу;
20 – топливный насос;
21 – уплотнительное кольцо;
22 – прокладка;
23 – шланг от насоса к резервуару;
24 – топливный резервуар;
25 – шланг к трубке обратного слива;
26 – шланг от резервуара к карбюратору;
27 – карбюратор

Топливный насос имеет неразборную конструкцию, в случае выхода из строя его заменяют.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Ослабить затяжку хомутов (см. рис. Система питания двигателя объемом 1,9 л) и снять шланги (20) и (22) или (19) и (23) (см. рис. Система питания двигателя объемом 1,8 л) с насоса (1) (двигатель 1,9 л) или (20) (двигатель 1,8 л). Заткнуть шланги во избежание подтекания топлива.
3. Отвернуть два болта и снять насос (1) (двигатель 1,9 л) или (20) (двигатель 1,8 л). Для того чтобы проверить, исправен насос или нет, нужно подсоединить к нему шланг (22) и несколько раз нажать на рычаг привода насоса. Если из насоса при нажатии на рычаг выплескивается топливо, значит насос исправен.
4. Установить насос в обратном порядке. При установке насоса заменить прокладку (см. рис. Система питания двигателя объемом 1,9 л).
