Глава 4 СНАРЯЖЕНИЕ С ПОДАЧЕЙ ГАЗА ПО ШЛАНГАМ С
ПОВЕРХНОСТИ
Американское водолазное гелиокислородное снаряжение
Это снаряжение рассчитано на ведение
водолазных работ на глубинах до 160 м и кратковременные спуски на
глубины до 200 м.
В комплект снаряжения входят: шлем с инжекторным устройством, манишка,
регенеративная коробка, водолазная рубаха, поясной ремень с грузами и
ножом, водолазные галоши и водолазное белье.
Со снаряжением всегда используются шланг, телефон с кабелем и сигнальный
конец.
Прежде чем описывать перечисленные части снаряжения, рассмотрим схему
его работы (рис. 4.1).
Дыхательная газовая смесь подается по шлангу водолазу с поверхности. В
месте крепления шланга к шлему он раздваивается. По одной более тонкой
ветви смесь непрерывно подается в шлем (постоянная подача), а по второй
— к вентилю, который открывается при необходимости водолазом (прямая
подача).
Смесь по шлангу постоянной подачи поступает к инжектору, который при
этом засасывает смесь из внутреннего пространства шлема и направляет ее
в регенеративную коробку. Пройдя коробку и очистившись от углекислого
газа, а также пополнившись кислородом, смесь снова попадает в шлем.
Образующийся за счет постоянной подачи избыток газовой смеси в скафандре
периодически водолаз вытравливает в воду с помощью травящего клапана.
При необходимости газовую смесь можно подавать в шлем по шлангу прямой
подачи, для чего водолаз открывает вентиль, и тогда снаряжение работает
по открытой схеме подобно воздушному вентилируемому снаряжению.

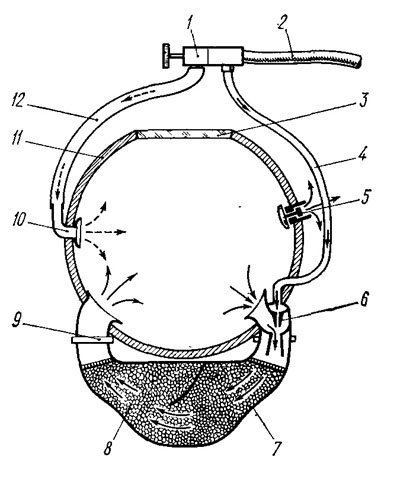

Рис. 4.1. Схема действия иижекторно-регенеративного
снаряжения:
1 — вентиль прямой подачи; 2 — шланг подачи газовой смеси в снаряжение;
3 — иллюминатор; 4 — шланг постоянной подачи; 5 — травящий клапан; 6 —
инжектор; 7 — регенеративная коробка; 5 —регенеративное вещество; 9 —
присоединительная гайка; 10— рожок прямой подачи; 1 — корпус шлема; 12 —
шланг прямой подачи.
