connector sleeve

J424

Diagnostic line
connector sleeve

K138

Circuit 15 relay

P17

Diagnostic socket
16-pin

W5

Ground point seat
frame

W8

Ground point
(waistrail)

X106

ETC control unit

X106

ETC control unit

X106b1 1-2 and 4-5 shift

solenoid valve

X106b2 2-3 shift solenoid

valve

X106b3 3-4 shift solenoid

valve

X106b4 Torque converter

lockup solenoid
valve

X106b5 RPM sensor 3

X106b6 Temperature

sensor/starter
lockout contact

X106b7 RPM sensor 2

X106b8 Modulating

pressure solenoid
valve

X106b9 Shift pressure

solenoid valve

X106x1 ETC plug

connection

X217

Frame/dash
support connector

PE27.19-D-2100-
60A

Legend of wiring diagram of
electronic transmission control
(ETC)

TRANSMISSION 722.681 in
MODEL XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
TRANSMISSION 722.681 in
MODELS 903.61 /66 /67,
904.61 /66
with CODE (G40) Automatic
transmission
with CODE (ZU7) National
version for Canada
TRANSMISSION 722.681 in
MODELS 903.61 /66 /67,
904.61 /66
with CODE (G40) Automatic
transmission
with CODE (ZU8) National
version for USA
TRANSMISSION 722.681 in
MODELS 903.61 /62 /66 /67,
904.61 /62 /66
with CODE (G40) Automatic
transmission
with CODE (ZU9) National
version for Mexiko



Code

Designation

Coordinate

A2

ABS/ESP control unit

23L

A4

ETC control unit

4A
12A
20A
28A
36A

A12

Electrical center

8L
20L

A12f4

Reversing lamp fuse

7K

A12f7

Horn, rear window defroster, circuit 15 relay fuse

6K

A40

EWM control unit

12L

B127

Stop light switch 6-pin

17L

F138

Circuit 15 fuse (10 A)

2G

J8

Stop light connector sleeve

17G

J16

Circuit 30 connector sleeve

3E

J20

Reversing lamp connector sleeve

13E

J22

Circuit 15 fused connector sleeve

4G

J46

Circuit 58 connector sleeve

10G

J277

Circuit 15 connector sleeve

18G

J401

Diagnostic cable connector sleeve

12E

J421

CAN-low connector sleeve

25E

J422

CAN-high connector sleeve

25E

J423

Circuit 87 connector sleeve

5E

J424

Diagnostic cable connector sleeve

1E

K138

Circuit 15 relay

4L

P17

Diagnostic socket 16-pin

1G

W5

Seat frame ground point

3E

W8

Ground point waistrail

10G

X106

EGS control unit

28L
36L

X106b1

1-2 and 4-5 shift solenoid valve

27K

X106b2

2-3 shift solenoid valve

28K

X106b3

3-4 shift solenoid valve

29K

X106b4

Torque converter lockup solenoid valve

30K

X106b5

RPM sensor 3

35K

X106b6

Temperature sensor/starter lockout contact

37K

X106b7

RPM sensor 2

34K

X106b8

Modulating pressure solenoid valve

32K

X106b9

Shift pressure solenoid valve

32K

X106x1

ETC plug connection

26F

X217

Frame/waistrail connector

11G

GF00.19-D-3100-
66A

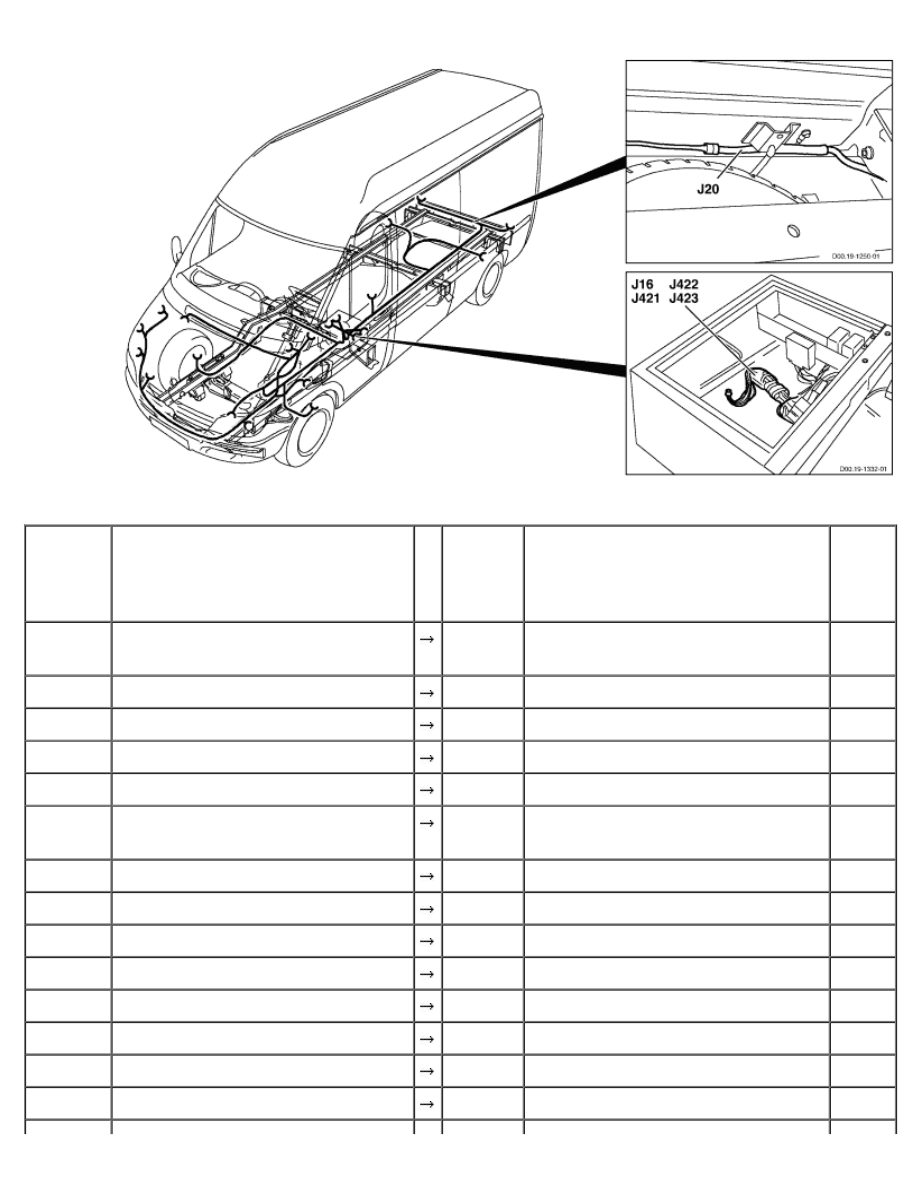

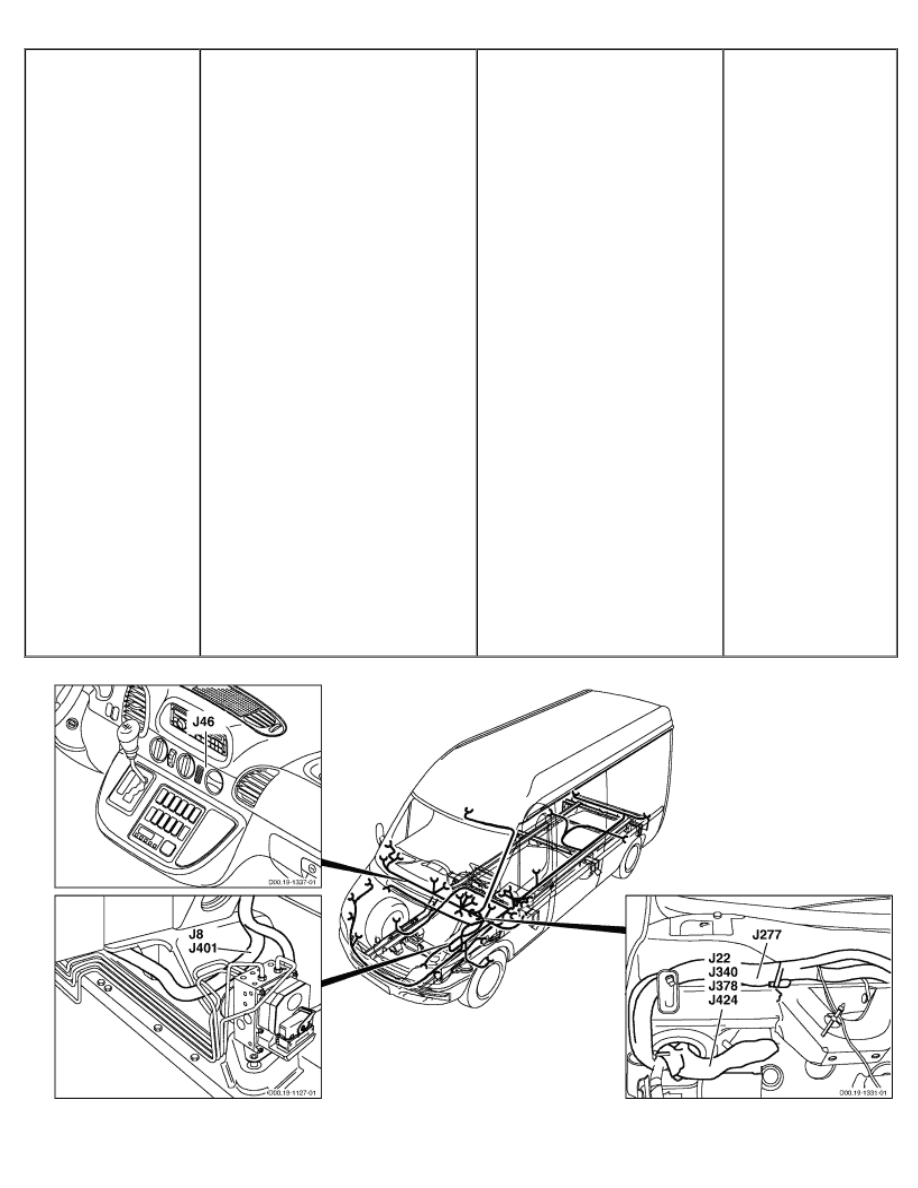

Arrangement and assignment of
terminal blocks of electronic
transmission control (ETC)

Transmission 722.681 in
models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Transmission 722.681 in
models
903.61/66/67, 904.61/66
with code (G40) Automatic
transmission
with code (ZU7) National
version for Canada
Transmission 722.681 in
models
903.61/66/67, 904.61/66
with code (G40) Automatic
transmission
with code (ZU8) National
version for USA
Transmission 722.681 in
models
903.61/62/66/67,
904.61/62/66
with code (G40) Automatic
transmission
with code (ZU9) National
version for Mexico



D00.19-1355-09

D00.19-1356-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J8

FWH/engine compartment (behind
battery)

A2

ABS/ESP control unit

1.32



Stop light connector sleeve

A93

Trailer socket control unit

2.A





B127

Stop light switch 6-pin

2.2





J15

Stop light connector sleeve







X45

Frame/roof connector (standard)

2

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower
fuse (10 A)

1





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1





F138

Circuit 15 fuse (10 A)

1





F140.3

Circuit 30 fuse (125 A)

2





F143

Additional heater fuse (25 A)

1





F148

Daytime running lamps relay fuse
(10 A)

1





F149

Roof AC fuse (40 A)

1





F151

Fog lamp fuse (7.5 A)

1





F153

Trailer socket fuse (25 A)

1





F154

Instrument panel socket fuse (15 A)

1





J327

Circuit 30 unfused connector sleeve







K26

Circuit D+ relay

1

J20

FWH (close to ground point W6)

E67e19

Left backup lamp

4



Reversing lamp connector sleeve

E68E1

Right backup lamp

4





X217

Frame/waistrail connector

1





X232

Trailer socket connector

3

J22

FWH/waistrail (next to firewall
rubber grommet)

A12

Electrical center

4.7



Circuit 15 fused connector sleeve

A62

WSP control unit

7





H17

Horn

2





K37

Horn relay

4





K70

Circuit 15 relay for optional
equipment

2





K103

Circulation pump relay

3





K138

Circuit 15 relay

2





X79

Frame/waistrail connector

1





X80

Frame/waistrail connector

3

J46

WWH (middle of instrument panel)

A9

Radio

1.A6



Circuit 58 connector sleeve

A40

EWM control unit

2





A71

Heater timer

1





A81

Air conditioning pushbutton control
and operating unit

1.9





E104

Ashtray lighting

1





S12

Driver seat heater switch

1





S25

Headlamp range adjustment switch

9





S48

ASR switch

1





S57

Differential lock switch

1





S81

Rear window defroster pushbutton

1





S85

Driver interior lighting pushbutton

1





S87

Auxiliary heater switch

1





S90

Roof fan switch

1





S92

Panic alarm button

1





S99

ATA [EDW] towing/interior motion
sensor button

1





S100

Additional heat exchanger double-
contact pushbutton

1





S107

Front passenger seat heater switch

1





S119.1

Fog light switch

1





S124

Reading lamp switch

1





S126

Interior pushbutton

1





S137

Roof AC switch

1





S138

Temperature switch

9





X79

Frame/waistrail connector

2





X234

Cigar lighter illumination plug
connection

3

J277

FWH/waistrail (behind instrument
cluster)

A12

Electrical center

5.1



Circuit 15 connector sleeve

B127

Stop light switch 6-pin

1.2
2.1





P17

Diagnostic socket 16-pin

8

J340

FWH/waistrail (next to firewall
rubber grommet)

A2

ABS/ESP control unit

1.24



CAN-high connector sleeve

A62

WSP control unit

5





J422

CAN-high connector sleeve







P15

Instrument cluster

1.18
