Westfalia. Testing repair electrical manual - part 83

GF00.19-D-3100-
61B

Arrangement and assignment of
terminal block connectors anti-
lock brake system
(ABS)/acceleration slip regulation
(ASR)

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67,
904.61/66
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (ZU8) National
version for USA
Models 903.61/62/66/67,
904.61/
62/66
with code (ZU9) National
version for Mexico



D00.19-1360-09

D00.19-1153-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

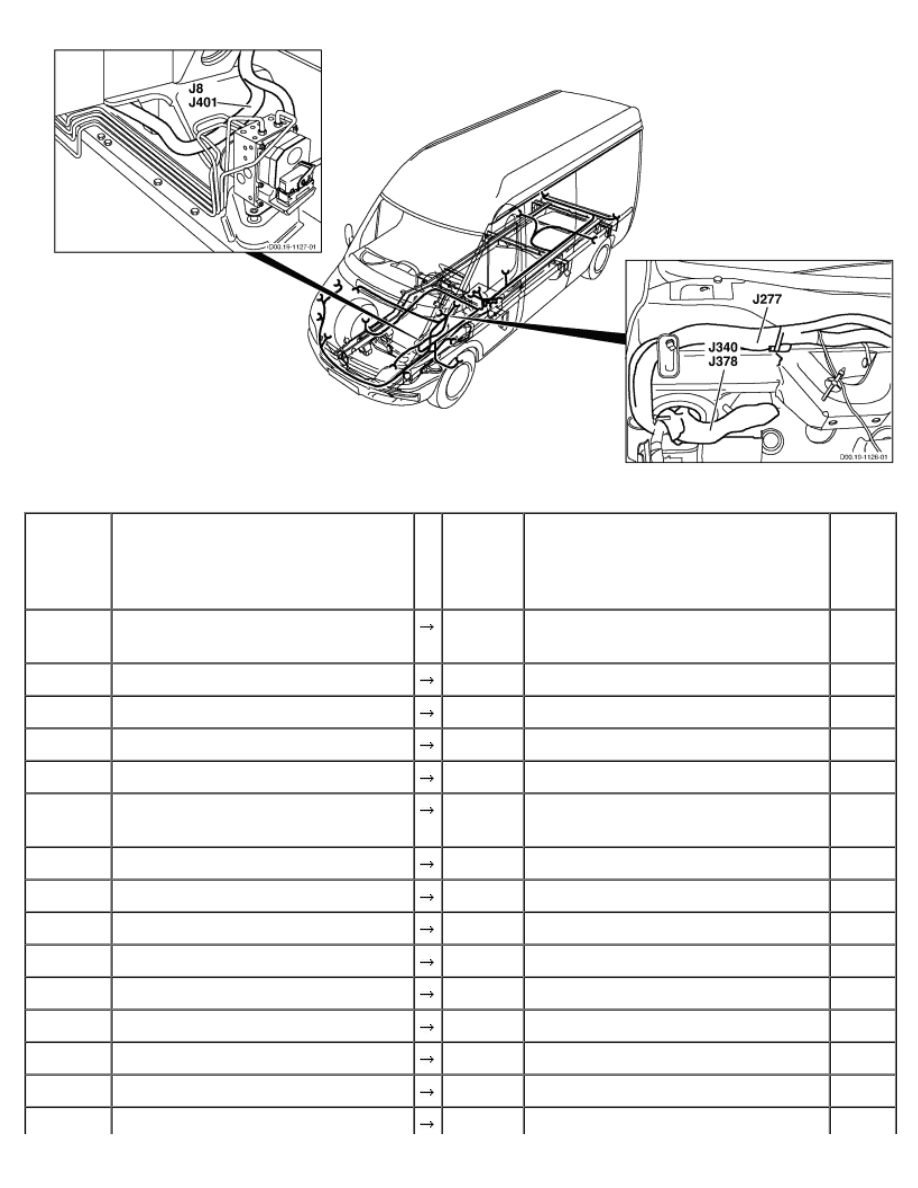

J8

FWH/engine compartment (behind
battery)

A2

ABS/ESP control unit

1.32



Stop light connector sleeve

A93

Trailer socket control unit

2.A





B127

Stop light switch 6-pin

2.2





J15

Stop light connector sleeve







X45

Frame/roof connector (standard)

2

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower

1

fuse (10 A)





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1





F138

Circuit 15 fuse (10 A)

1





F140.3

Circuit 30 fuse (125 A)

2





F143

Additional heater fuse (25 A)

1





F148

Daytime running lamps relay fuse
(10 A)

1





F149

Roof AC fuse (40 A)

1





F151

Fog lamp fuse (7.5 A)

1





F153

Trailer socket fuse (25 A)

1





F154

Instrument panel socket fuse (15 A)

1





J327

Circuit 30 unfused connector sleeve







K26

Circuit D+ relay

1

J31

FWH/seat frame (behind rubber
grommet)

F5

ABS terminal 15 fuse

1



Circuit 15 fused connector sleeve

F52

Front passenger door power window
fuse (25 A)

1





F53

Driver door power window fuse (25
A)

1





F54

Heated and adjustable exterior
mirror fuse (10 A)

1





F86

EDW circuit 15 fuse (7.5 A)

1





F127

Differential lock fuse (15 A)

1





F128

Driver, passenger seat heater fuse
(15 A)

1





F139

Additional heater fuse (10 A)

1





F150

Roof fan fuse (15 A)

1





K70

Circuit 15 relay for optional
equipment

1

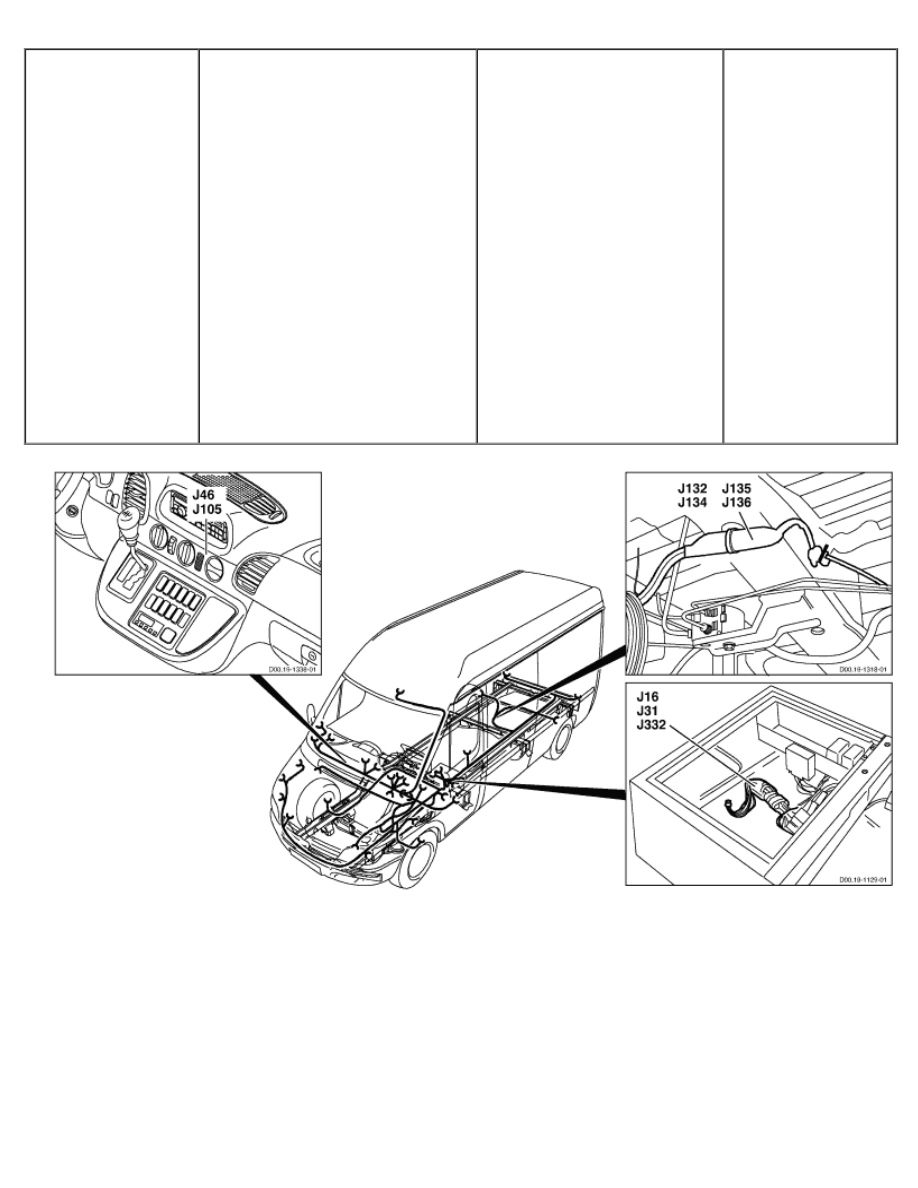

J46

WWH (middle of instrument panel)

A9

Radio

1.A6



Circuit 58 connector sleeve

A40

EWM control unit

2





A71

Heater timer

1





A81

Air conditioning pushbutton control
and operating unit

1.9





E104

Ashtray lighting

1





S12

Driver seat heater switch

1





S25

Headlamp range adjustment switch

9





S48

ASR switch

1





S57

Differential lock switch

1





S81

Rear window defroster pushbutton

1





S85

Driver interior lighting pushbutton

1





S87

Auxiliary heater switch

1





S90

Roof fan switch

1





S92

Panic alarm button

1





S99

ATA [EDW] towing/interior motion
sensor button

1





S100

Additional heat exchanger double-
contact pushbutton

1





S107

Front passenger seat heater switch

1





S119.1

Fog light switch

1





S124

Reading lamp switch

1





S126

Interior pushbutton

1





S137

Roof AC switch

1





S138

Temperature switch

9





X79

Frame/waistrail connector

2





X234

Cigar lighter illumination plug
connection

3

J105

WWH (middle of instrument panel)

A71

Heater timer

10



Circuit 15 connector sleeve

A81

Air conditioning pushbutton control
and operating unit

1.21





S48

ASR switch

7





S100

Additional heat exchanger double-
contact pushbutton

3
8





X79

Frame/waistrail connector

1

J132

FWH (cross member rear spring
bracket at front; cast)

A2

ABS/ESP control unit

1.31



Rear right wheel speed sensor
connector sleeve

B82

Right rear wheel speed sensor



J134

FWH (cross member rear spring
bracket at front; cast)

A2

ABS/ESP control unit

1.29



Left rear wheel speed sensor
ground connector sleeve

B81

Left rear wheel speed sensor



J135

FWH (cross member rear spring
bracket at front; cast)

A2

ABS/ESP control unit

1.14



Left rear wheel speed sensor
connector sleeve

B81

Left rear wheel speed sensor



J136

FWH (cross member rear spring
bracket at front; cast)

A2

ABS/ESP control unit

1.30



Right rear wheel speed sensor
ground connector sleeve

B82

Right rear wheel speed sensor



J277

FWH/waistrail (behind instrument
cluster)

A12

Electrical center

5.1



Circuit 15 connector sleeve

B127

Stop light switch 6-pin

1.2
2.1





P17

Diagnostic socket 16-pin

8

J332

FWH/seat frame (behind rubber
grommet)

A2

ABS/ESP control unit

1.23



Circuit 15 fused connector sleeve

F5

ABS terminal 15 fuse

2

J340

FWH/waistrail (next to firewall
rubber grommet)

A2

ABS/ESP control unit

1.24



CAN-high connector sleeve

A62

WSP control unit

5





J422

CAN-high connector sleeve







P15

Instrument cluster

1.18





X82

Frame/waistrail connector

3





X217

Frame/waistrail connector

7

J378

FWH/waistrail (next to firewall
rubber grommet)

A2

ABS/ESP control unit

1.40



CAN-low connector sleeve

A62

WSP control unit

6





J421

CAN-low connector sleeve







P15

Instrument cluster

1.17





X82

Frame/waistrail connector

4





X217

Frame/waistrail connector

8

J401

FWH/engine compartment (behind
battery)

A2

ABS/ESP control unit

11



Diagnostic cable connector sleeve

P17

Diagnostic socket 16-pin

9





X217

Frame/waistrail connector

4

PE00.19-D-1100D

Survey of wiring diagrams covering all function groups

6.3.01

MODELS


XD1, XD2, XD3, XD4, XD5, XD6, XD7, YD1, YD2, YD3, YD4, YD5, YD6, YD7, WD1, WD2, WD3,
WD6, WD7

MODELS


903.61 /66 /67, 904.61 /66 with CODE (ZU7) National version for Canada

MODELS


903.61 /66 /67, 904.61 /66 with CODE (ZU8) National version for USA

MODELS


903.61 /62 /66 /67, 904.61 /62 /66 with CODE (ZU9) National version for Mexico

PE00.19-D-
2200D

Wiring diagram CAN bus engine

Models XD1##, XD2##, XD3##,
XD4##, XD5##, XD6##, XD7##,
YD1##, YD2##, YD3##, YD4##,
YD5##, YD6##, YD7##, WD1##,
WD2##, WD3##, WD6##,
WD7## ### up to 529900 up to
4/30/03
Models 903.61#/66#/67#,
904.61#/66# ## up to 529900 up
to 4/30/03
with CODE (ZU7) National
version for Canada
Models 903.61#/66#/67#,
904.61#/66# ## up to 529900 up
to 4/30/03
with CODE (ZU8) National
version for USA
Models 903.61#/62#/66#/67#,
904.61#/62#/66# ## up to
529900 up to 4/30/03
with code (ZU9) National version
for Mexico

PE00.19-D-
2200D

PE00.19-D-
2200E

Wiring diagram CAN bus engine

Models XD1##, XD2##, XD3##,
XD4##, XD5##, XD6##, XD7##,
YD1##, YD2##, YD3##, YD4##,
YD5##, YD6##, YD7##, WD1##,
WD2##, WD3##, WD6##,
WD7## ### as of 529901 as of
5/5/03
Models 903.61#/66#/67#,
904.61#/66# ## as of 529901 as
of 5/5/03
with code (ZU7) National version
for Canada
Models 903.61#/66#/67#,
904.61#/66# ## as of 529901 as

PE00.19-D-2200E

of 5/5/03
with code (ZU8) National version
for USA
Models 903.61#/62#/66#/67#,
904.61#/62#/66# ## as of
529901 as of 5/5/03
with code (ZU9) National version
for Mexico
