Westfalia. Testing repair electrical manual - part 54

 Seat belts/emergency tensioning retractors

Number

Designation

Model
903.662
with code
ZU8, Z29

BA91.40-N-1010-
01A

Screws for seat belt buckle on
rear seat



Nm 38

AR91.75-D-0010A

Removing and installing bed extension

21.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Bed extension
2 Bolts







D91.75-0001-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Move bench seat forwards

 See Operator's Manual



2

Fold up bed extension (1)





3

Unscrew bolts (2)





4

Remove bed extension (1)





5

Install in the reverse order





AR91.75-D-0011A

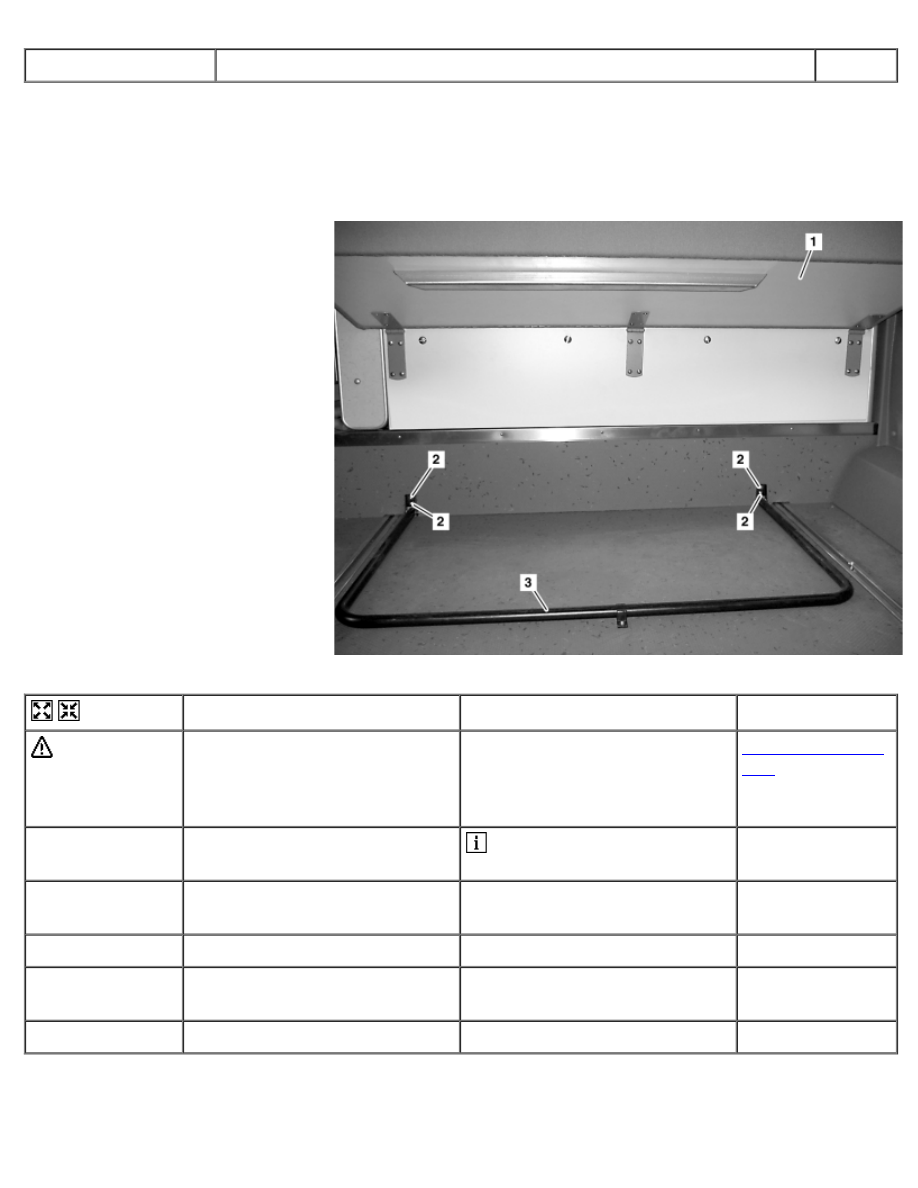

Remove/install support brace for bed extension

23.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Bed extension
2 Bolts
3 Support brace for bed extension







D91.75-0002-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Unlock bench seat and move
forward

 See Operator's Manual



2

Fold up bed extension (1) and
fasten in place





3

Unscrew bolts (2)





4

Remove support brace for bed
extension (3)





5

Install in the reverse order





AR91.75-D-0012A

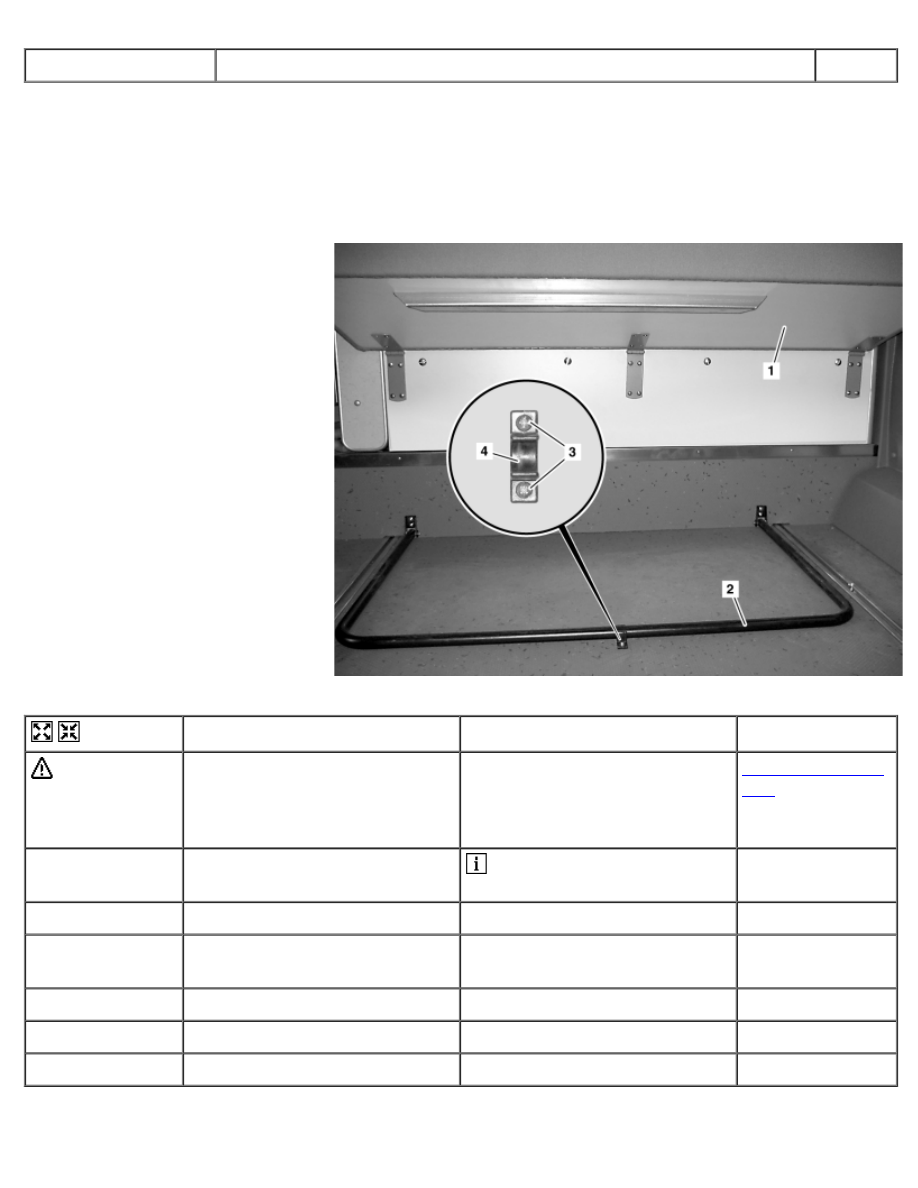

Remove/install clamping device

23.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Bench seat

1 Bed extension
2 Support brace for bed extension

3 Bolts
4 Clamping device







D91.75-0003-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Unlock bench seat and move
forward

 See Operator's Manual



2

Fold up bed extension (1)





3

Fold up support brace for bed
extension (2) and hook into place





4

Remove bolts (3)





5

Remove clamping device (4)





6

Install in the reverse order





AR91.75-D-7610A

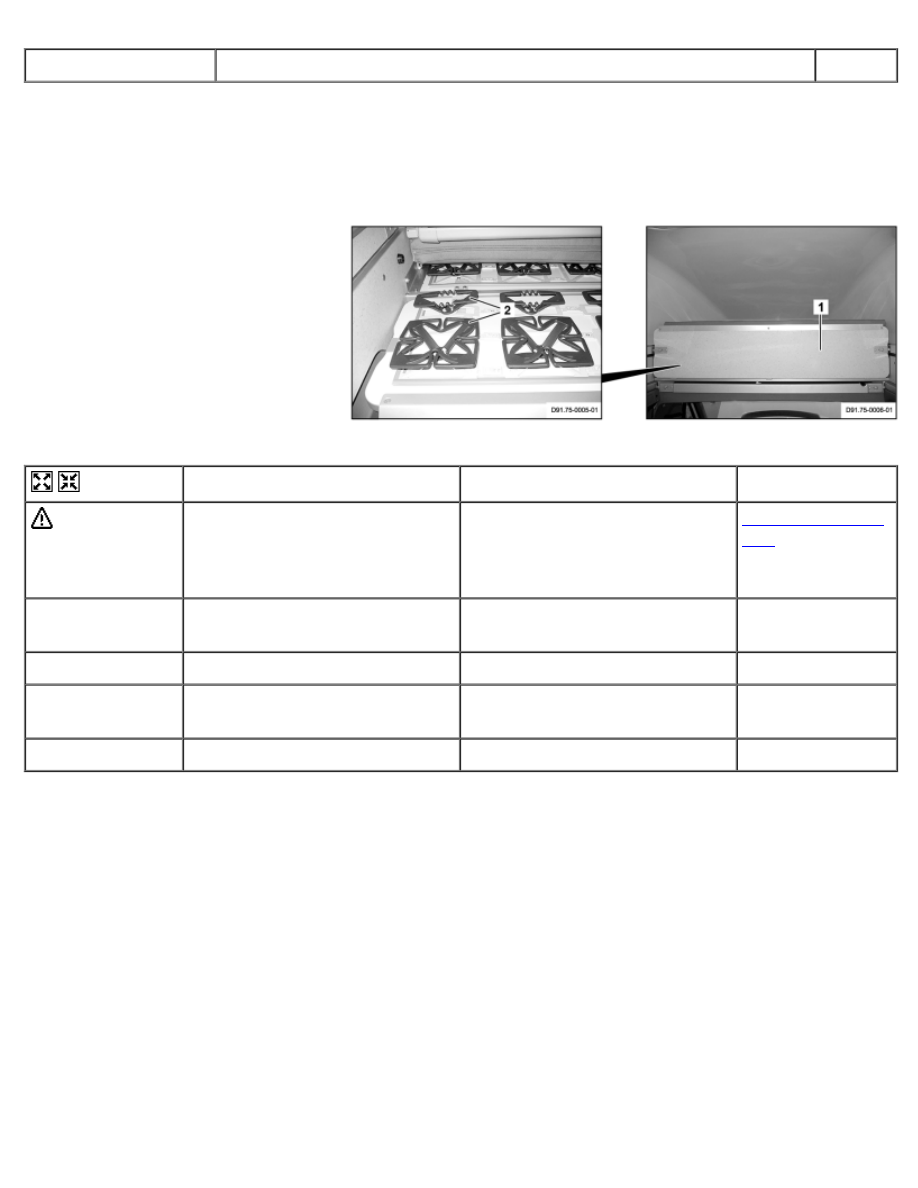

Remove/install bed individual suspension module in raised roof

5.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Center bed plate
2 Individual suspension module







D91.75-0004-04



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Unlock and fold down the center
bed plate (1)





2

Fold up bed bolster





3

Twist individual suspension
module (2) and remove





4

Install in the reverse order





AR91.75-D-7730A

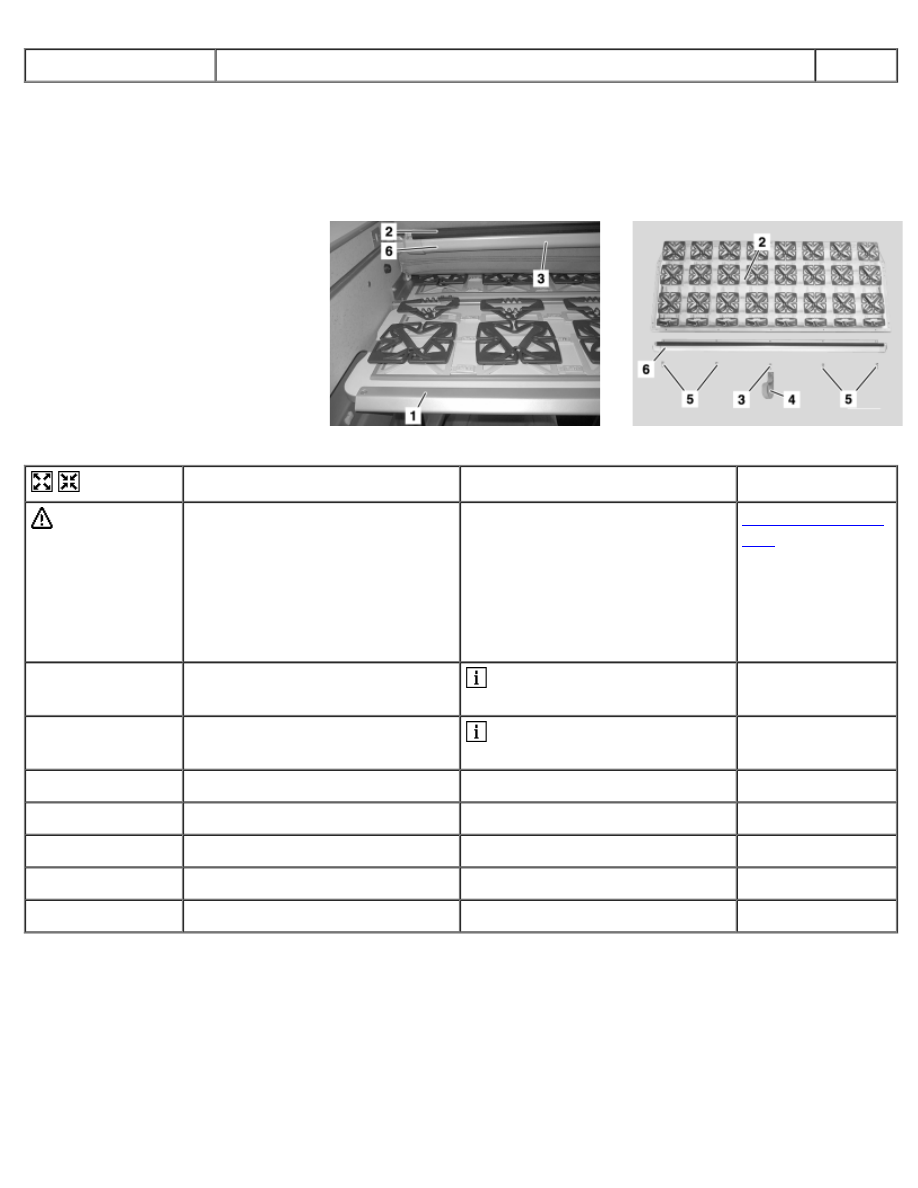

Remove/install protective net

23.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Center bed plate
2 Rear bed plate
3 Screw
4 Loop hanger
5 Bolts
6 Protective net









D91.75-0030-01

D91.75-0028-01



Remove/Install





 Danger!

Risk of injury due to pinching,
crushing or cutting off of limbs or
other parts of the body by doors,
covers, lids, flaps and other
movable components

No limbs or other parts of the
body should be within the
operating range of the
mechanism when moving
components (doors, covers, lids,
flaps, etc.). Wear protective
gloves and work shoes.

AS00.00-Z-0025-
01A

1

Unlock and open the center bed
plate (1)

 See Operating Instructions



2

Slide the rear bed plate (2)
toward the rear

 See Operating Instructions



3

Remove bolt (3)





4

Remove the loop hanger (4)





5

Unscrew bolts (5).





6

Remove the protective net (6)





7

Install in the reverse order





AR91.75-D-7735A

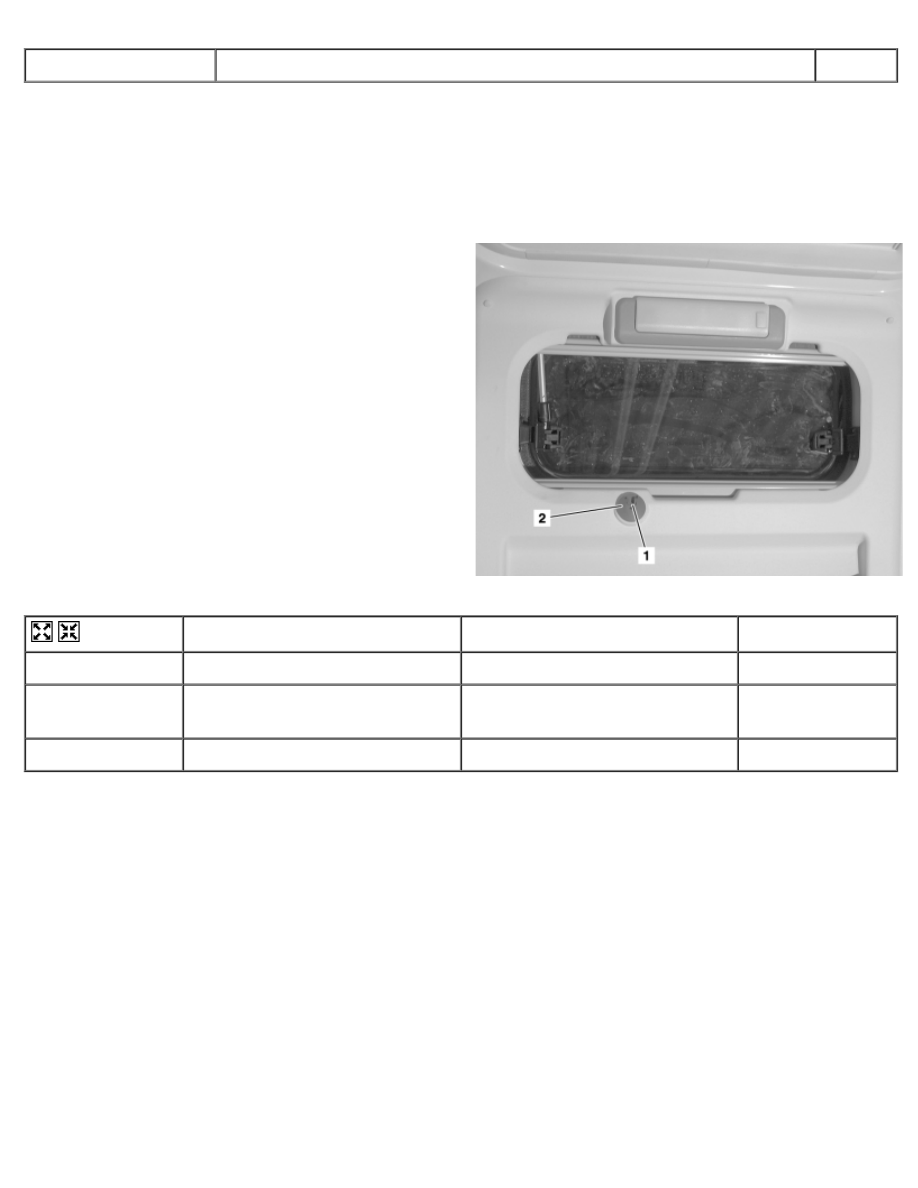

Remove/install bracket for protective net

23.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





protective net for high roof bed

1 Screw
2 Bracket for protective net







D91.75-0029-11



Remove/Install





1

Remove bolt (1)





2

Remove bracket for protective
net (2)





3

Install in the reverse order





AR91.75-D-7755A

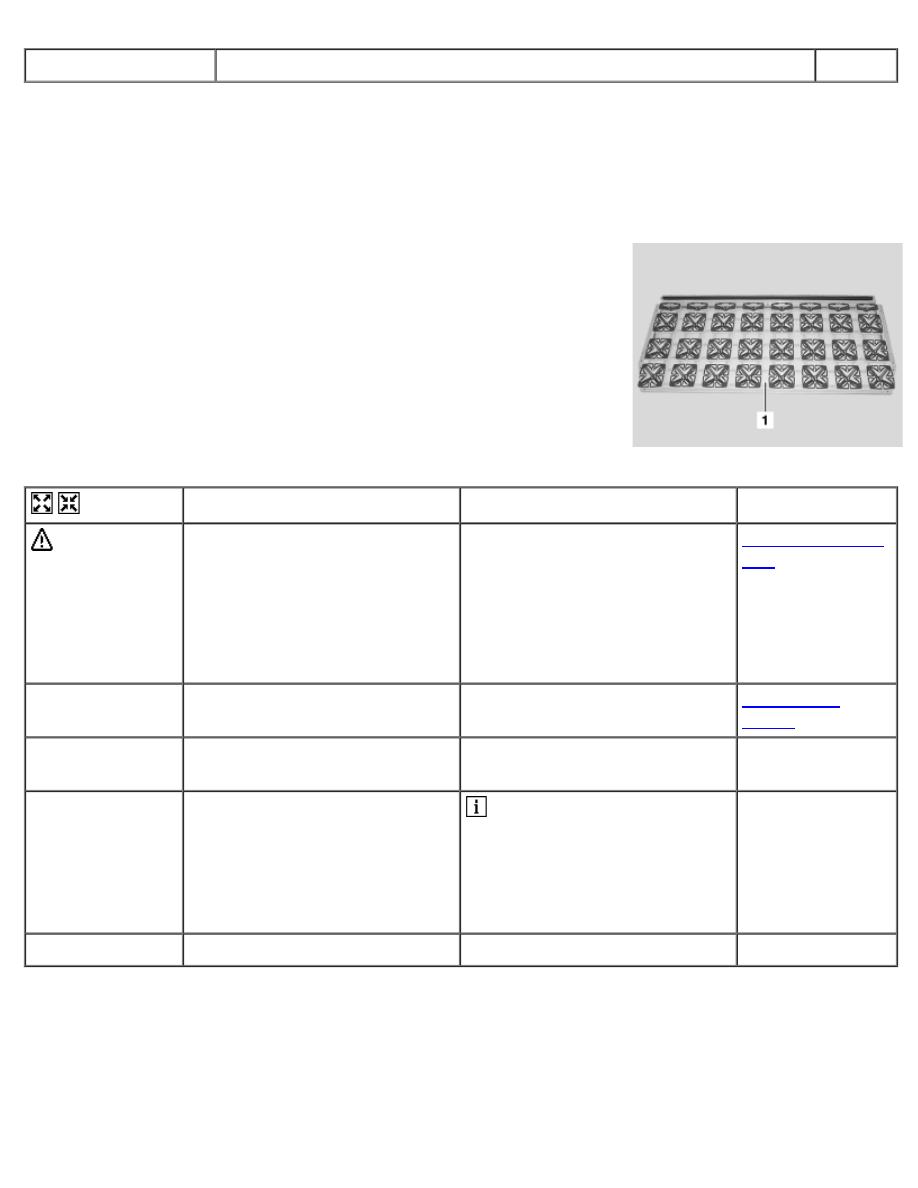

Remove/install bed plate

7.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





rear bed plate

1 Rear bed plate







D91.75-0025-01



Remove/Install





 Danger!

Risk of injury due to pinching,
crushing or cutting off of limbs or
other parts of the body by doors,
covers, lids, flaps and other
movable components

No limbs or other parts of the
body should be within the
operating range of the
mechanism when moving
components (doors, covers, lids,
flaps, etc.). Wear protective
gloves and work shoes.

AS00.00-Z-0025-
01A

1

Remove bed plate guide rollers



AR91.75-D-
7760A

2

Open the vent window on the
right side of the high roof





3

Remove the rear bed plate (1)

 Position the rear bed plate (1)

at an angle as shown and
remove it (let one corner of the
rear bed plate (1) extend through
the opening of the right vent
window).



4

Install in the reverse order
