Муфта управления трактора Т-74

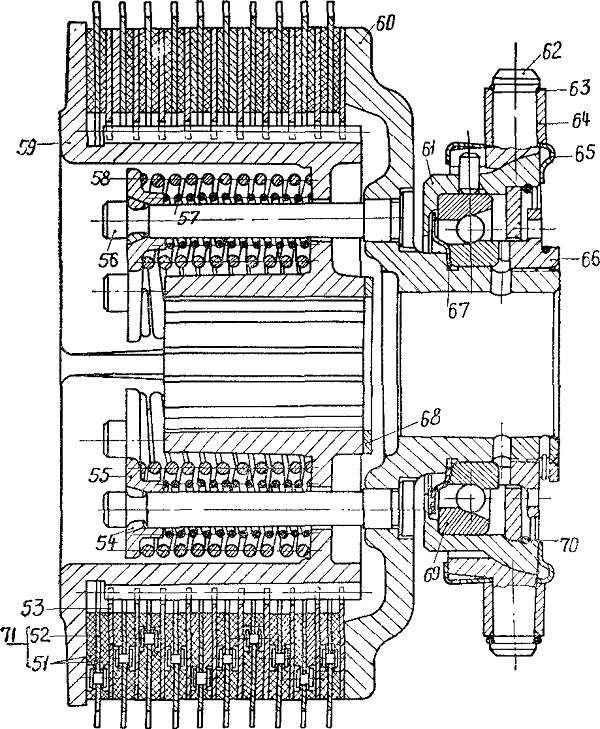

Рис. 103. Муфта управления.
№
позиции ыа рис.
101, 102, 103 |
Обозначение |
Наименование детали |
Количество на
трактор |
Материал |
22 |
75.38.013-2 |
Вал заднего моста с
шес |
|
|
|
|
терней в сборе . |
1 |
— |
|
75.38.014А |
Муфта управления в |
|
|
|
|
сборе.
|
2 |
— |
8 |
74.38.411-1 |
Корпус подшипника . |
2 |
СЧ 15-32 |
15 |
74.38.413-1 |
Прокладка крышки |
1 |
Картон |
3 |
74.38.415-1 |
Прокладка листа . . |
1 |
Картон |
35 |
74.38.436 |
Ниппель
|
1 |
Сталь 40 |
33 |
74.38.437 |
Кольцо
уплотнительное |
1 |
Резина |
21 |
75.38.102-1 |
Вал заднего моста .
. |
1 |
Сталь 45 |
№
позиции на рис.
101, 102, 103 |
Обозначение |
Наименование детали |
Количество на
трактор |
Материал |
59 |
75.38.108 |
Барабан ведущий . . |
2 |
Чугун СЧ 15-32 |
30 |
75.38.109 |
Барабан ведомый . . |
2 |
Чугун СЧ 24-40 |
60 |
75.38.110 |
Диск нажимной муфты |
|
|
|
|
управления
.... |
2 |
Чугун СЧ 15-32 |
25 |
75.38.116 |
Стакан подшипника . |
2 |
Чугун СЧ 15-32 |
58 |
75.38.125 |
Пружина фрикциона |
|
|
|
|
большая
|
12 |
Проволока 1-6 |
57 |
75.38.126 |
Пружина фрикциона |
|
|
|
|
малая
|
12 |
Проволока |
|
|
|
|
11-3,5 |
56 |
75.38.131 |
Шпилька пружины . . |
6 |
Сталь 40 |
36 |
75.38.136 |
Штуцер отводки . .
. |
1 |
Сталь 40 |
Заимствованные узлы и детали
71 |
А38-С5 |
Ведомый диск муфты
управления в сборе . |
20 |
_ |
46 |
54.38.021-1 |
Лента тормозная в
сбо |
|
|
|
|
ре
|
2 |
— |
61 |
54.38.412-1 |
Отводка
|
1 |
Сталь Ст.
6 |
49 |
54.38.421-1 |
Штуцер отводки . .
. |
1 |
Сталь 40 |
47 |
54.38.439-1 |
Накладка тормозной |
|
|
|
|
ленты
|
2 |
Асбест |
28 |
54.38.441-1 |
Фиксатор тормозной
лен |
|
|
|
|
ты
|
2 |
Чугун СЧ 15-32 |
45 |
54.38.443-1 |
Наконечник
тормозной |
|
|
|
|
ленты
|
4 |
Сталь 40 |
38 |
54.38.445-1 |
Пружина
|
4 |
Проволока II |
4 |
54.38.447-1 |
Рычаг тормоза . . . |
2 |
Сталь 45 |
43 |
54.38.458-1 |
Рычаг отводной
левый . |
1 |
Сталь 45Х |
5 |
54.38.464-2 |
Корпус рычага
тормоза |
2 |
Чугун СЧ 15-32 |
12 |
54.38.477-1 |
Шайба
|
2 |
Сталь 10 |
11 |
54.38.479-1 |
Сальник
|
2 |
Войлок |
24 |
54.38.604 |
Маслоотражательная |
|
|
|
|
шайба
|
2 |
Сталь 08 |
6 |
54.38.606 |
Рычаг тормозной
ленты |
2 |
Сталь 45Л-К1 |
7 |
54.38.607 |
Палец короткий . .
. |
2 |
Сталь 40 |
16 |
54.38.612 |
Рычаг отводной
правый |
1 |
Сталь 45Х |
17 |
54.38.613 |
Рычаг включения
муфты |
|
|
|
|
управления (борт
фрик |
|
Сталь 45 |
|
|
циона)
|
2 |
26 |
54.38.615 |
Подпятник
.... |
2 |
Сталь 45Х |
41 |
54.38.616 |
Вилка тормоза . . . |
2 |
Сталь 40 |
37 |
54.39.617 |
Палец длинный . . . |
2 |
Сталь 40 |
63 |
54.38.619 |
Кольцо стопорное .
. . |
4 |
Проволока И |
№
позиции на рис.
101, 102, 103 |
Обозначение |
Наименование детали |
Количество на
трактор |
Материал |
64 |
54.38.620 |
Ролик
|
4 |
Сталь 45Х |
62 |
54.38.621 |
Обойма отводки . .
. |
2 |
Сталь 45 |
65 |
54.38.622 |
Пружина
|
4 |
Сталь 65Г |
10 |
54.38.626 |
Втулка распорная .
. |
2 |
Сталь 40 |
19 |
54.38.629 |
Пластина замковая .
. |
4 |
Сталь Ст. 2 |
31 |
54.38.633 |
Шайба
|
2 |
Сталь 08 |
1 |
54.38.637 |
Палец длинный . . . |
2 |
Сталь 40 |
13 |
А38-7 |
Гайка
регулировочная . |
2 |
Чугун СЧ 15-32 |
66 |
А38-11А |
Гайка нажимного
диска |
2 |
Чугун СЧ 15-32 |
67 |
А38-13 |
Шайба
маслоотражатель |
|
|
|
|
ная
|
2 |
Стадь
10 |
55 |
А38-22А |
Седло пружины
фрикци |
|
|
|
|
она
|
12 |
Сталь 55Л |
54 |
А38-23 |
Сухарь
|
24 |
Сталь 40 |
53 |
А38-25 |
Диск ведущий муфты
уп |
|
|
|
|
равления
.... |
20 |
Сталь 40 |
52 |
А38-26 |
Диск ведомый муфты
уп |
|
|
|
|
равления
.... |
20 |
Сталь 40 |
51 |
А38-27А |
Накладка -ведомого
дис |
|
|
|
|
ка
|
20 |
Фриванит |
40 |
А38-51 |
Пружина
|
2 |
Проволока
II-2,5 |
42 |
А38-55 |
Гайка тормоза
натяж |
|
|
|
|
ная
|
2 |
Сталь 40 |
18 |
А38-99-01 |
Пластина стопорная
. . |
4 |
Сталь 10 |
70 |
А38-100А |
Кольцо стопорное |
2 |
Проволока
HI |
68 |
А38-106 |
Шайба упорная . . |
2 |
Сталь 45 |
44 |
А02-35 |
Штифт
|
1 |
Сталь 40 |
2 |
7.37.233 |
Штифт
|
6 |
Сталь 40 |
14 |
ЦС110-1414045 |
Кольцо
уплотнительное |
|
|
|
|
крышки
|
2 |
Резина |
9 |
ГПЗ-60205 |
Шарикоподшипник . . |
2 |
— |
69 |
ГПЗ-26216 |
Шарикоподшипник
ради |
|
|
|
|
ально-упорный . . |
2 |
— |
20 |
ГПЗ-7612 |
Роликоподшипник
кони |
|
|
|
|
ческий
|
2 |
— |
50 |
ПРГ-11// |
Пробка
|
1 |
Чугун СЧ 15-32 |
29 |
ПК-3// |
Пробка
|
4 |
Сталь 45 |
27 |
БСК-60 X |
Сальник
|
2 |
.— |
|
X
85X12(14) |
|
|
|
39 |
М1-А1 |
Масленка
|
5 |
— |
34 |
MII-A-45 |
Масленка
|
1 |
— |
23 |
ПММ-39Асб |
Пробка магнитная в
сбо |
|
|
|
|
ре
|
1 |
■— |
32 |
ГКН-ЗМЗб |
Гайка
|
2 |
Сталь 40 |
