Установка гидронасоса трактора Т-74

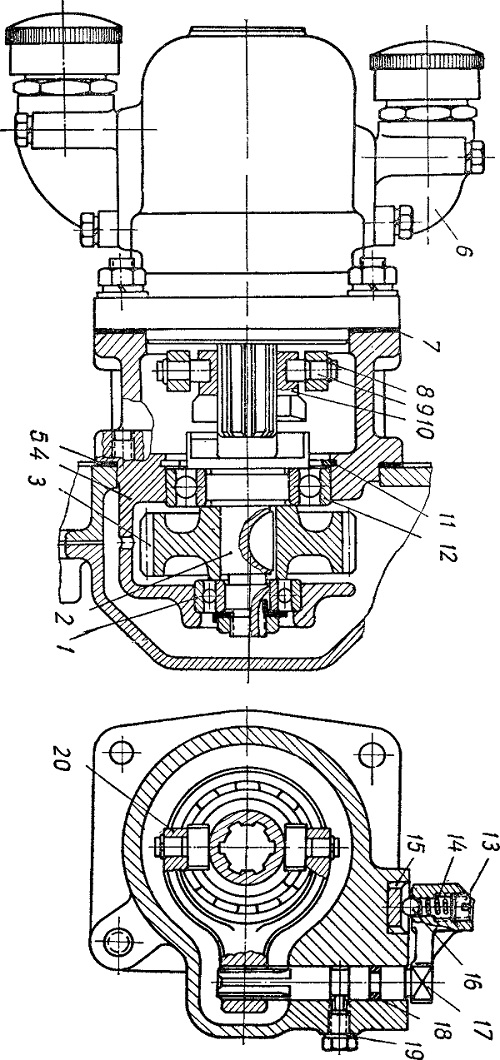

Рис. 81. Установка гидронасоса.
ГРУППА 26 (Установка гидронасоса)
I
№ позиции
!
на рис.
81 |
Марка узла или
детали |
Наименование узла
или детали |
Количество в группе |
Материал |
в |
НШ-46Д |
Насос шестеренчатый |
|
|
|
|
(левого вращения) |
|
— |
4 |
СМД2-26СЗ-1 |
Корпус в сборе . .
. |
1 |
— |
4 |
СМД2-2601-1 |
Корпус привода
гидро |
|
|
|
|
насоса
|
1 |
Чугун СЧ 18-36 |
2 |
СМД7-2602-1 |
Вал привода гидрона |
|
|
|
|
соса
|
1 |
Сталь 40 |
3 |
СМД2-2603-1А |
Шестерня привода
гид |
|
|
|
|
ронасоса
|
1 |
Сталь 45 |
И |
СМД2-2604-1 |
Кольцо установочное
. |
1 |
Сталь 65Г |
10 |
СМД2-2605А |
Муфта кулачковая . |
1 |
Сталь 40 |
20 |
СМД2-2606-1 |
Вилка
|
1 |
Сталь 45Л-1 |
9 |
СМ Д2-2607-1 |
Сухарик
|
|
Сталь 40Х |
17 |
СМД2-2609-2 |
Рычаг включения . . |
1 |
Сталь 40Л-1 |
19 |
СМД2-2611 |
Шайба уплотняющая |
1 |
Алюминий Д ГГМ9 |
5 |
СМД2-2615-1 |
Прокладка
.... |
1 |
Паронит |
|
|
|
|
(ГОСТ 481-58) |
7 |
СМД2-2616-1 |
Прокладка
.... |
1 |
Паронит |
|
|
|
|
(ГОСТ 481-58) |
14 |
СМД2-2617 |
Пружина
|
1 |
Проволока |
|
|
|
|
II-1,2 |
15 |
СМД2-2618 |
Ограничитель |
1 |
Сталь 45 |
18 |
СМД2-2622-1 |
Кольцо
уплотнительное |
1 |
Резина
IV6 |
8 |
СМД2-2623 |
Кольцо предохрани |
|
|
|
|
тельное
|
|
Проволока |
|
|
|
|
П-0,8 |
13 |
14-2619 |
Шайба
|
1 |
Сталь 10 |
1 |
№-204 |
Подшипник шариковый |
|
|
|
|
20X47X14
.... |
1 |
—. |
12 |
№ 207 |
Подшипник шариковый |
|
|
|
|
35 X
72X17
.... |
1 |
—. |
16 |
Б У-7,938ммР |
Шарик
|
1 |
|
