ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА
Воздухораспределители служат для подачи воздуха системами вентиляции,
воздушного отопления и кондиционирования в помещение или рабочую зону
помещения, в которой должны быть обеспечены заданные параметры среды.
Прямоструйный воздухораспределитель ВСП (рис. 29) для
сосредоточенной подачи воздуха из верхней зоны помещения в рабочую зону
компактной струей состоит из неподвижного корпуса 7 — прямоугольного
патрубка, присоединяемого к воздуховоду, поворотного патрубка 6
с горизонтальными и вертикальными полками для направления потока
воздуха, и заслонки 3. Патрубок 6 может поворачиваться вокруг шарнира 5
на угол от 10° вверх и до 35° вниз от горизонтали, меняя соответственно
и направление струи воздуха, выходящего из патрубка.
Воздухораспределители выпускают пяти типоразмеров (табл. 36).

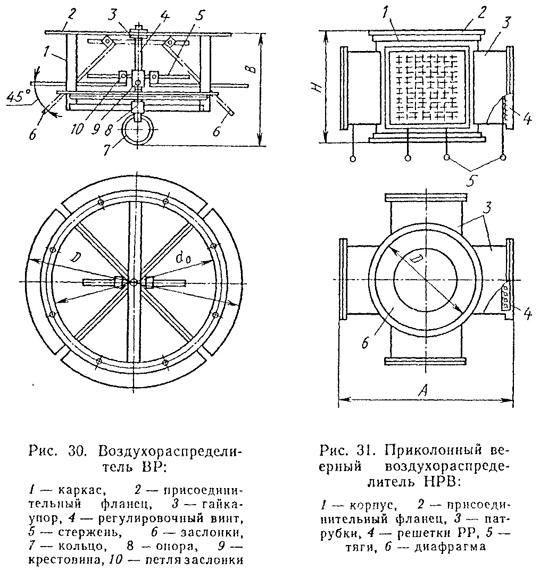

Прямоточный регулируемый воздухораспределитель ВР (рис. 30)
предназначен для подачи воздуха веерными струями в верхнюю зону
помещения системами вентиляции, кондиционирования и воздушного
отопления. Воздухораспределитель ВР — устройство плафонного типа, его
устанавливают в потолке помещения. Веерная струя, создаваемая
воздухораспределителем, в зависимости от положения поворотных заслонок 6
настилается на потолок или распространяется свободно.
Воздухораспределители ВР выпускают шести типоразмеров (табл. 37).
Приколонные воздухораспределители НРВ (рис.
31) предназначены для подачи воздуха из средней зоны в рабочую
наклонными струями. Устанавливают в производственных помещениях высотой
от 8,5 до 30 м. Внутри корпуса в середине по высоте установлена
диафрагма 6 для выравнивания скоростей воздуха, выходящего из решеток 4.
Расход воздуха в решетках регулируют тягами 5. Воздухораспределители
изготовляют двух- и четырехструйными с верхним или нижним присоединением
к воздуховоду (табл. 38).
Двухструнные шестидиффузорные
воздухораспределители ВДШп (рис. 32) для подачи воздуха в верхнюю
зону помещений через подшивной потолок изготовляют с квадратными
диффузорами 4. Воздухораспределители оборудованы направляющей решеткой 1
и перфорированной диафрагмой 2, которые обеспечивают равномерную подачу
воздуха. Воздухораспределители ВДШп выпускают в корпусах с
присоединительными размерами 250, 315, 400, 500, 630 и 800 мм, массой от
10 до 68 кг.
Эжекционные панельные штампованные воздухораспределители ВЭПш
(рис. 33) изготовляют как напольного, так и потолочного типов
с вертикальным и боковым подводом воздуха'
Основной элемент воздухораспределителя — стандартная штампованная
панель I
размером 523X540
(П-ВЭПш-ЮУ) или 523Х Ю28 (П-ВЭПш-11У) с 16
или 32 за- кручивателямн
2
диаметром 114 мм. Каждый закручиватсль имеет шесть отогнутых под углом
18° от плоскости панели лепестков, которые при выпуске воздуха создают
закрученную струю, что способствует интенсивному подмешиванию (эжекции)
окружающего воздуха и быстрому затуханию струи.
Эжекционные
воздухораспределители выпускают с расчетной воздухораздающей
поверхностью от 0,25 до 4 м2 с одно-, дву- и трехсторонним
выпуском воздуха.
Перфорированные круглые воздухораспределители
ВПК служат для подачи в помещение воздуха с малой скоростью движения
или в том случае, когда разность температур подаваемого воздуха и
воздуха помещения сравнительно велика. Воздухораспределитель собирают из
стандартных прямых участков фалыдевых воздуховодов с «телескопически»
увеличивающимися диаметрами. Каждый прямой участок стандартной длиной
2,5 м имеет шесть или 12 рядов отверстий (перфораций) размером 20X25 мм
с отогнутыми внутрь воздуховода язычками, через которые воздух подается
в помещение. Шаг отверстий 100 мм. Минимальный диаметр трубы ВПК 315 мм,
максимальный — 800 мм. Длина воздухораспределителя до 5 до 40 м, высота
установки 2,5...4 м от поверхности пола. Перфорированные
воздухораспределители характеризуются высокой равномерностью
распределения воздуха по помещению и незначительными скоростями струй.
Душирующие патрубки с верхним ПДв и нижним ПДн подводом воздуха
(рис. 34) предназначены для создания требуемых параметров воздуха на
рабочих местах, подверженных тепловому облучению. Душирующие патрубки
ПДв и ПДн изготовляют различных типоразмеров (табл. 39).
Рис. 34. Душирующие патрубки ПДв (а) и ПДн (б)
Приточно-вытяжные щелевые регулирующие решетки Р (СТД-296) (рис.
35) предназначены для подачи в помещение и удаления из него воздуха.
Устанавливают решетки в промышленных, жилых и общественных зданиях.
Решетки Р выпускают двух типов: Р150 и Р200, которые могут быть
установлены как отдельно, так и в блоке по 2, 3 и 4 шт. (табл. 40).
Приточные запорно-регулирующие решетки РР (СТД-294) (рис.
36) используют для регулирования количества воздуха с помощью регулятора
расхода 3 и изменения направления потока воздуха направляющими перьями
1. Решетки РР выпускают нескольких типоразмеров (табл. 41).
Рис. 36. Решетка РР:
1 — направляющие перья, 2 — корпус, 3 — регулятор расхода
