Снегоходы Arctic Cat. Инструкция - часть 13

(карбюраторные модели)

Arctic Cat рекомендует еженедельную про-
верку топливного фильтра. Топливный
фильтр расположен на шланге к топливно-
му насосу. Фильтр должен быть чистым для
того, чтобы топливный шланг передавал
достаточное количество бензина.

Если топливный фильтр забит, то поток
бензина будет ограничен; поэтому фильтр
необходимо заменить. Для снятия и уста-
новки топливного фильтра выполните сле-
дующее:

1. Снимите топливный шланг, соединяю-
щий бензобак и топливный фильтр.

2.Снимите зажимы; затем снимите то-
пливные шланги и фильтр.

ПРИМЕЧАНИЕ: если топливный фильтр
загрязнён, его необходимо заменить.
Фильтры Вы можете приобрести у офи-
циального дилера Arctic Cat.

3.  Установите  топливный  фильтр  в  то-
пливный  шланг  так,  чтобы  стрелка  на
фильтре указывала на топливный насос.
Убедитесь, что топливные шланги проч-
но закреплены на фильтре. Если топлив-
ный  шланг  сидит  неплотно  на  фильтре,
отрежьте 6 мм (1/4 дюйма) от края шлан-
га; затем установите его на фильтр и за-
крепите зажимами.

ПРЕДУПРЕЖДЕНИЕ

Топливные шланги должны плотно си-
деть на топливном фильтре. Если длина
шланга не позволяет этого, замените то-
пливный шланг. После установки топлив-
ных шлангов на топливный фильтр убе-
дитесь, что шланги не касаются горячих
или вращающихся компонентов.

Топливный фильтр

(4-х тактные модели

1100 см3)

Arctic Cat рекомендует еженедельную про-
верку  топливного  фильтра  и  его    пер-
вую замену через 1000 км., затем каждые
4500-5000  км  или  раз  в  сезон.  Топливный
фильтр расположен с левой панели досту-
па.  Фильтр  должен  быть  чистым  для  того,
чтобы топливный шланг передавал доста-
точное количество бензина.

ПРЕДУПРЕЖДЕНИЕ

Поскольку шланг подачи топлива мо-
жет быть под давлением, всегда одевай-
те защитные очки при снятии топливных
шлангов.

ПРЕДОСТЕРЕЖЕНИЕ

Поскольку шланг подачи топлива может
быть под давлением, снимайте его мед-
ленно для уменьшения давления. Поло-
жите впитывающее полотенце вокруг со-
единения для впитывания топлива.

ПРИМЕЧАНИЕ: перед снятием топливно-
го фильтра определите правильное на-
правление входа и выхода топлива при

установке фильтра обратно.

1. Откройте левую панель доступа.

2. Снимите зажимы шланга; затем мед-
ленно  снимите  топливные  шланги  с  то-
пливного  фильтра.  Затем  снимите  то-
пливный  фильтр.  Удалите  излишек  то-
плива из фильтра.

3. Осмотрите топливные шланги на нали-
чие трещин, порезов или износа.

4. Оденьте новые зажимы на топливные
шланги; затем подсоедините топливные
шланги к топливному фильтру. Закрепи-
те при помощи зажимов шланга.

5. Прикрепите топливный фильтр к крон-
штейну топливного фильтра; затем запу-
стите двигатель и проверьте топливные
шланги и фильтр на наличие утечек.

Добавки к бензину

Антизамораживатель  для  топлива  может
быть использован для всех моделей снего-
ходов.  Также  периодическое  использова-
ние  раствора  для  очистки  инжектора  для

моделей  с  электронным  впрыском  топли-
ва рекомендуется при последней заправке
бензина  и  перед  длительным  хранением.
При  проведении  обслуживания  топливной
системы,  возможно  возникновение  утечки
топлива.  Не  производите  данный  сервис
вблизи открытого огня, в местах выполне-
ния сварных работ, не курите вблизи техни-
ки и т.д. Также перед хранением необходи-
мо добавлять стабилизатор топлива Arctic
Cat Fuel Stabilizer (№ 0436-907).

ТОПЛИВНЫЕ КЛАПАНЫ

Все 2-х тактные модели с электронным
впрыском топлива оснащены топливными

клапанами в бензобаке. Если есть подо-
зрение на неисправность топливных клапа-
нов, отвезите Ваш снегоход к официально-
му дилеру Arctic Cat для проведения серви-
са. Если снегоход не на гарантии, то такой
сервис проводится по желанию и за счет
владельца.

ПРОВЕРКА УРОВНЯ

МАСЛА ДВИГАТЕЛЯ

(4-х тактной модели

1100 см3)

1.  Поставьте  снегоход  на  ровную  по-
верхность;  затем  запустите  двигатель
и  прогрейте  его  в  течение  5-10  минут,
или, если снегоход был в эксплуатации,
оставьте  двигатель  работать  на  холо-
стом ходу на протяжении 30 секунд.

ПРИМЕЧАНИЕ: во время этой процеду-
ры снегоход должен стоять на ровной
поверхности.

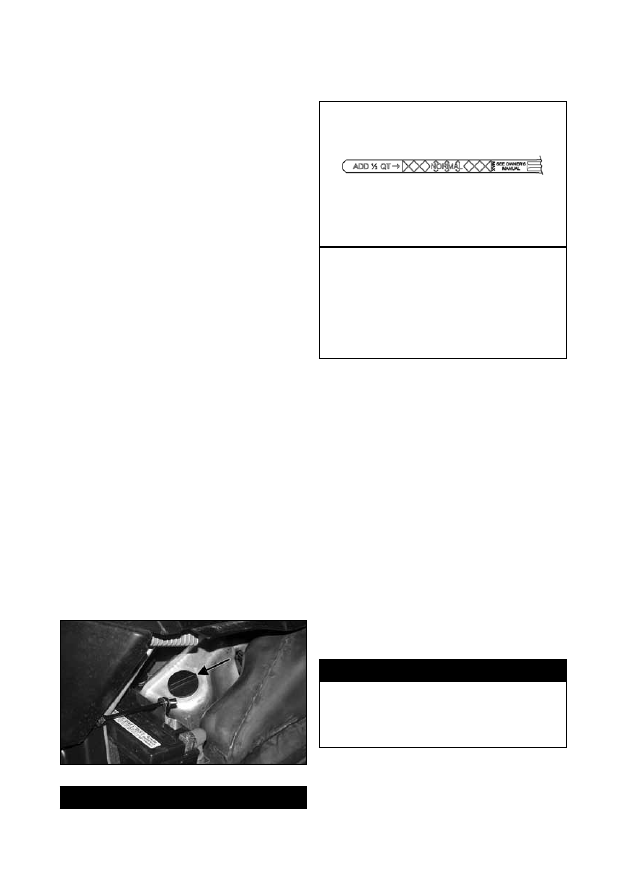

2. Выключите двигатель; затем достань-

те щуп для измерения уровня масла из
резервуара. Вытрите щуп начисто.

3.  Вставьте  щуп  для  измерения  уровня
масла  в  резервуар  и  вытащите  его.  По-
смотрите  на  отметку  уровня  на  щупе.
Уровень масла должен быть посередине
или вверху отметки NORMAL.

ПРИМЕЧАНИЕ: для получения точной
отметки уровня масла не вкручивайте
щуп в резервуар.

4. Если при соблюдении шага 1 уровень
масла был на уровне или ниже отметки
ADD (добавить), добавьте 1/2 количества
рекомендуемого масла.

ПРИМЕЧАНИЕ: будьте внимательны и не
наливайте слишком много масла в ре-
зервуар.

5. Повторите шаги 3-4, пока уровень мас-
ла не достигнет рекомендуемой отметки
на щупе.

ЗАМЕНА МАСЛА

ДВИГАТЕЛЯ/ФИЛЬТРА

(в 4-х тактных моделях

1100 см3)

ПРЕДУПРЕЖДЕНИЕ

Будьте осторожны при откручивании го-
рячей сливной пробки руками. Это может
привести к ожогу.

ПРИМЕЧАНИЕ: утилизируйте или ис-
пользуйте по назначению отработанное
моторное масло.

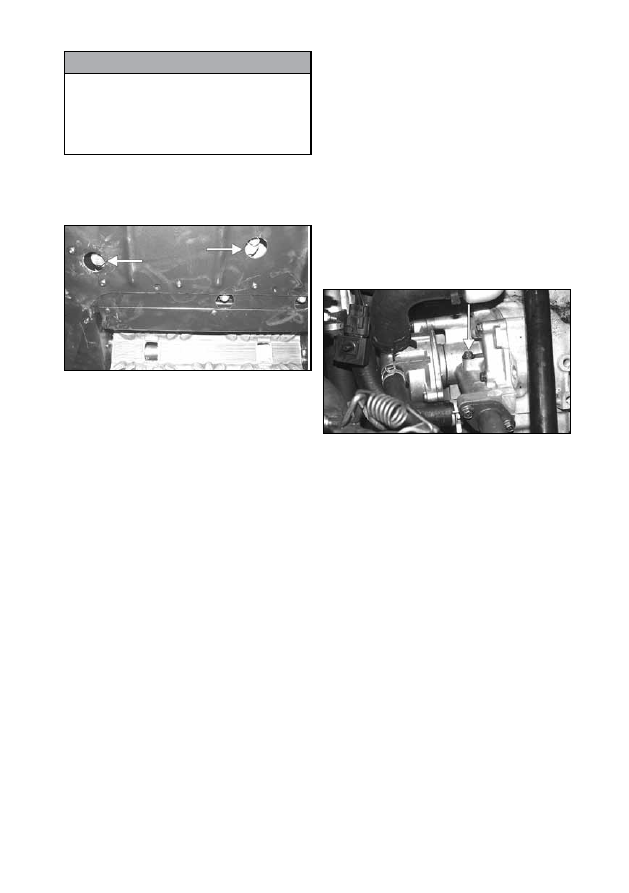

1. Используя нож, удалите пробку ниж-
ней защиты.

2.  Поставьте  снегоход  на  ровную  по-
верхность;  затем  запустите  двигатель
и  прогрейте  его  в  течение  5-10минут,
или, если снегоход был в эксплуатации,
оставьте  двигатель  работать  на  холо-
стом ходу на протяжении 30 секунд.

3. Заглушите двигатель; затем размести-
те емкости для отработанного масла под
обеими сливными пробками (картера и
масляного резервуара).

4. Удалите сливные пробки и дайте мас-
лу полностью стечь.

ПРИМЕЧАНИЕ: в этот момент удалите
фильтр из масляного резервуара для
того, чтобы масло полностью стекло.

5. После того, как масло полностью стек-
ло, установите масляный фильтр, слив-
ные пробки, прокладки и закрутите с мо-
ментом 2 кг/м.

ПРИМЕЧАНИЕ:  всегда  устанавливай-
те  новые  прокладки  Oil  pan  drain  plug
gasket  (№  3402-011)  и  новое  уплотни-
тельное  кольцо  для  сливной  пробки
Reservoir  drain  plug  o-ring  (№  1670-926)
при замене масла.

6. Установите новую пробку нижней за-
щиты.

7. Используя ключ для масляного филь-
тра Oil filter wrench (№ 0644-389), ослабь-
те (но не снимайте) масляный фильтр
и дайте маслу стечь из фильтра; затем
снимите фильтр.

8. Нанесите тонкий слой свежего мотор-
ного масла на уплотнитель нового мас-
ляного фильтра.

9.  Установите  новый  масляный  фильтр,
закручивая  фильтр  руками,  пока  уплот-
нитель  не  коснётся  поверхности  масля-
ного фильтра; затем затяните масляный
фильтр с моментом 2 кг/м.

10. Налейте 2,9 л рекомендуемого мо-
торного масла в масляный резервуар.

11. Откройте воздушный болт, располо-
женный на масляном насосе (под расши-
рительным бачком) для выпуска воздуха
из масляного шланга.

ПРИМЕЧАНИЕ: когда воздух больше не
выходит из отверстия масляного насо-
са, затяните болт с моментом 1 кг/м.

12. Не запуская двигатель, установи-
те рычаг выключателя аварийной оста-
новки в положение RUN и ключ зажига-
ния в положение ВКЛЮЧИТЬ. После это-
го должен загореться предупреждающий
индикатор давления масла.

ПРИМЕЧАНИЕ: если предупреждающий
индикатор не загорелся, отвезите Ваш
снегоход к официальному дилеру Arctic
Cat для проведения сервиса. Такой сер-
вис проводится на усмотрение и за счет
владельца снегохода.

13.  Если  предупреждающий  индикатор
загорелся (шаг 12), запустите двигатель.
Предупреждающий  индикатор  должен
исчезнуть  в  течение  пяти  секунд.  Если
это произошло, переходите к шагу 14.

ПРИМЕЧАНИЕ:  если  предупреждающий
индикатор  не  исчез,  выключите  двига-
тель и повторите шаг 11; затем поверни-
те ключ зажигания в положение ВКЛЮ-
ЧЕНО  и  повторите  шаг  13.  Если  преду-
преждающий индикатор не исчез, отве-
зите Ваш снегоход к официальному ди-
леру Arctic Cat для проведения сервиса.
Такой сервис проводится на усмотрение
и за счет владельца снегохода.

14. Выключите двигатель и налейте оста-
ток 0,9 л рекомендуемого масла в мас-
ляный резервуар; затем переходите к
подразделу Проверка уровня моторного
масла (4-х тактные модели 1100 см3) для

проверки и завершения процедуры.

УРОВЕНЬ ОХЛАЖДАЮ-

ЩЕЙ ЖИДКОСТИ

ПРИМЕЧАНИЕ: используйте качествен-
ный автомобильный антифриз на осно-
ве этиленгликоля.

двухтактные двигатели

500/600/800/1000 см3

ПРИМЕЧАНИЕ: всегда проверяйте уро-
вень охлаждающей жидкости при хо-
лодном двигателе.

Найдите  отметку  FULL  (полный)  на  рас-
ширительном  бачке  охлаждающей  жидко-
сти. Если уровень охлаждающей жидкости
ниже  этой  отметки,  долейте  антифриз  до
этой отметки.

На моделях F-Series/T-Series при добавле-
нии охлаждающей жидкости необходимо
снять консоль. Для снятия/установки консо-
ли выполните следующее.

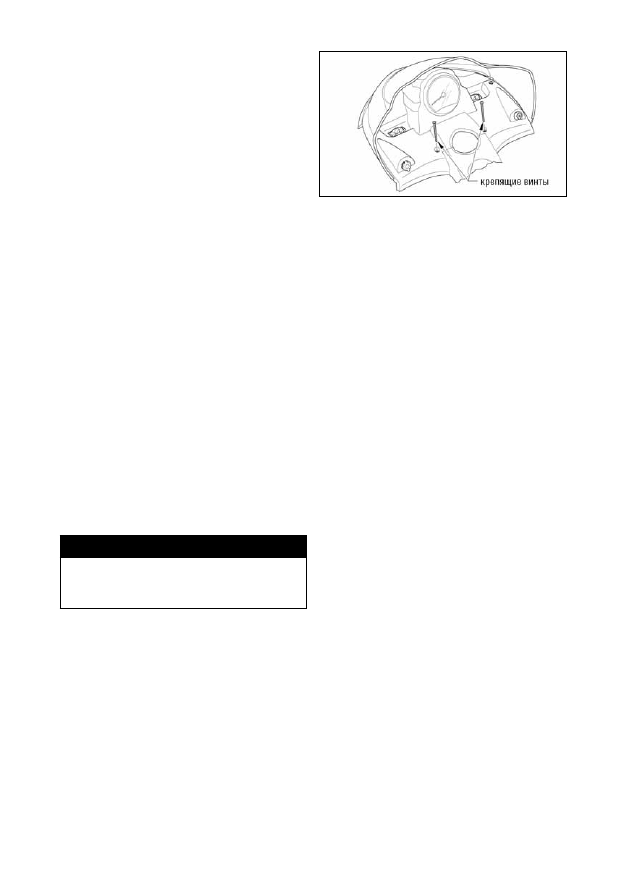

1. Открутите два винта, крепящих кон-
соль к подвижной части; затем подними-
те дальний конец консоли и отсоедините
разъем консоли
