8%29

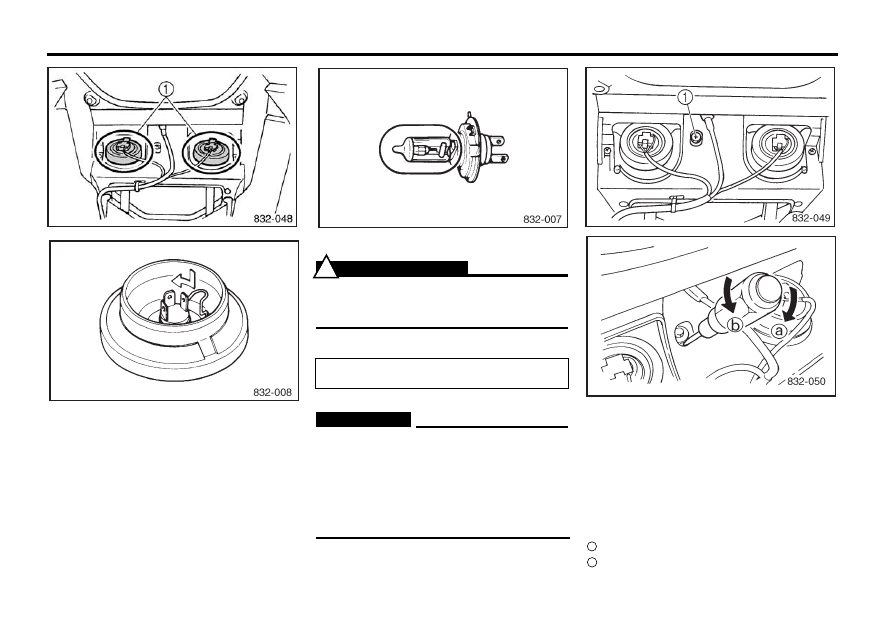

Замена лампы фары

1. Поднимите капот.
2. Отсоедините электроразъем фары.
3. Снимите крышку фары.
4. Извлеките патрон лампы, нажав на него и
повернув его против часовой стрелки.

 Крышка фары

5. Извлеките лампу.

6. Установите новую лампу.

Регулировка луча фары

1. Поднимите капот.
2. Вставьте отвертку Phillips в отверстие под
капотом, чтобы получить доступ к регулятору
луча фары

.

3. Для регулировки луча фары поворачивайте
регулятор луча фары в ту или другую сторону.

Фара сдвигается:

Вниз

Вверх

b

a

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Не подносите к горячей лампе легковоспламе
няющиеся вещества или руки, пока она не
остынет.

!

Тип лампы:
12 В, 60/55 Вт

ОСТОРОЖНО:

Не касайтесь колбы лампы руками и не
допускайте попадания на нее масла.
В противном случае уменьшатся срок
службы и яркость лампы.



При загрязнении колбы маслом тща"

тельно протрите ее ветошью, смочен"
ной спиртом или растворителем лака.

8%30

Аккумуляторная батарея

Данный снегоход оснащен аккумуляторной ба%
тареей герметичного типа (MF), не требую%
щей никакого технического обслуживания.
Проверять уровень электролита и добавлять
дистиллированную воду нет необходимости.

Чтобы зарядить батарею
При появлении признаков разрядки батареи
как можно скорее обратитесь к дилеру фирмы
Yamaha для ее зарядки. Помните, что батарея
разряжается быстрее, если снегоход оснащен
вспомогательным электрооборудованием.

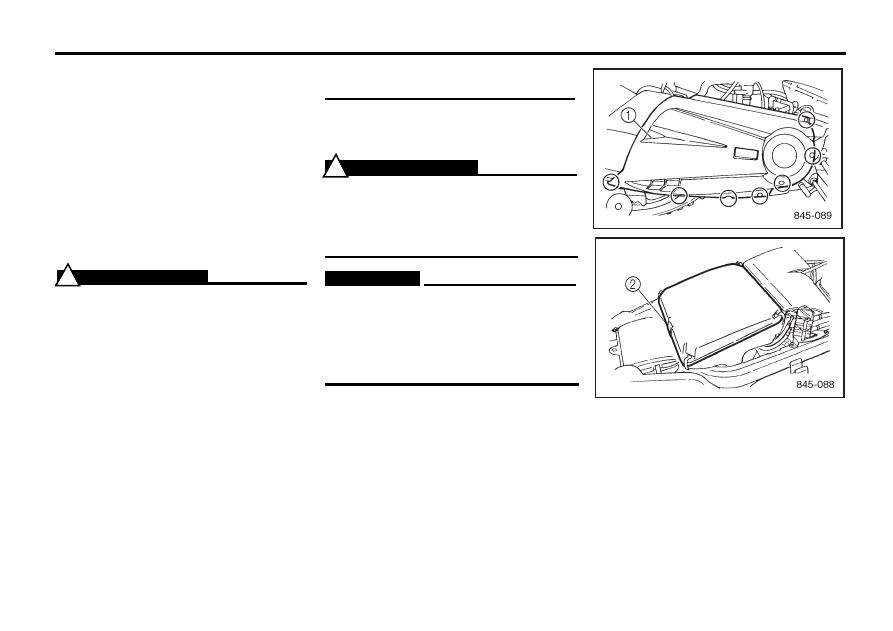

Замена плавких предохранителей

1. Поднимите капот.
2. Снимите правостороннюю крышку

.

3. Разъедините зажим

.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Электролит батареи ядовит и опасен. Он содер
жит серную кислоту и может вызвать сильные
ожоги. Не допускайте попадания электролита
на кожу, одежду или в глаза.
НЕЙТРАЛИЗАЦИЯ:
НАРУЖНАЯ: Смыть водой.
ВНУТРЕННЯЯ: Выпить большое количество
воды или молока. Затем выпить магнезию, взби
тое яйцо или растительное  масло. Немедленно
обратиться к врачу.
ГЛАЗА: Промывать водой в течение 15 минут,
после чего немедленно обратиться к врачу.
Батарея выделяет взрывоопасный газ. Рядом с
батарей не должны находиться искрящие прово
да, открытое пламя, зажженные сигареты и т.п.
Во время зарядки батареи или ее эксплуатации в
закрытом помещении должна быть обеспечена
достаточная вентиляция. При работе с батареей
всегда защищайте глаза.

!

ДЕРЖИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ
В МЕСТЕ, НЕДОСТУПНОМ ДЛЯ ДЕТЕЙ.

ПРЕДУПРЕЖДЕНИЕ

Используйте только предохранители указанного
типа. Неподходящий предохранитель может
стать причиной выхода из строя электрообору
дования и ВОЗНИКНОВЕНИЯ ОПАСНОСТИ
ВОЗГОРАНИЯ.

!

ОСТОРОЖНО:

Во избежание случайного короткого

замыкания перед заменой предохра"
нителя поверните главный переклю"
чатель в положение "OFF" [Выкл.] и
отсоедините отрицательный провод
аккумуляторной батареи.

8%31

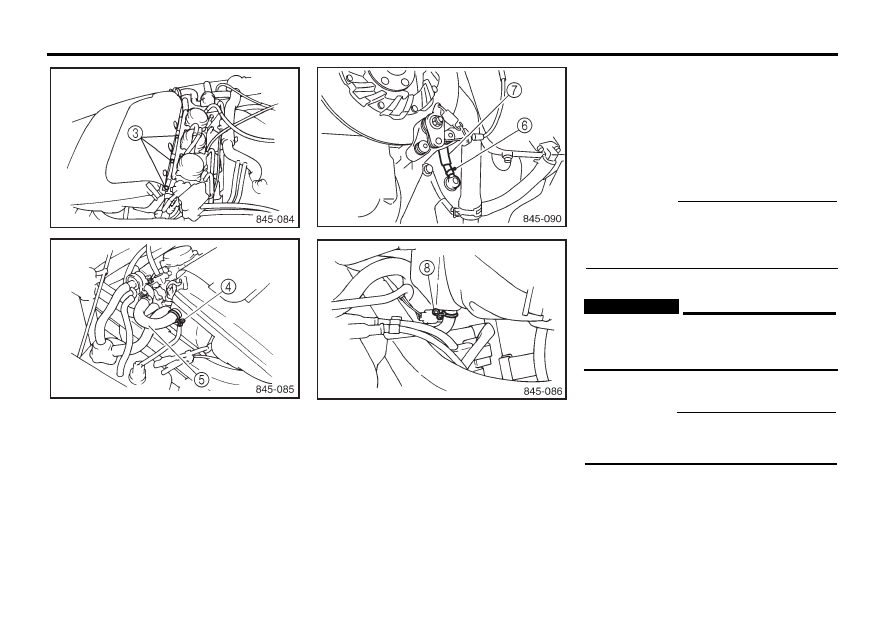

4. Ослабьте зажимные винты

.

5. Сдвиньте зажим

 вентиляционного шлан%

га масляного бака с корпуса воздушного филь%
тра, после чего отсоедините вентиляционный
шланг

 масляного бака.

6. Сдвиньте зажим

 вентиляционного шлан%

га картера вверх, а затем отсоедините вентиляци%
онный шланг

 картера от двигателя.

7. Поднимите корпус воздушного фильтра,
сдвиньте зажим

 вентиляционного шланга

картера вниз, отсоедините вентиляционный
шланг картера от корпуса воздушного фильт%ра,
а затем извлеките корпус воздушного фильтра.
8. Отсоедините отрицательный провод акку%
муляторной батареи.

9. Замените перегоревший предохранитель
новым, рассчитанным на соответствующую
амперную нагрузку.
10. Подсоедините отрицательный провод аккуму%
ляторной батареи.
11. Установите на место корпус воздушного
фильтра и выполните остальные действия в
последовательности, обратной демонтажу.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ОСТОРОЖНО:

При установке корпуса воздушного
фильтра надежно подсоедините
вентиляционные шланги.

Если новый предохранитель снова сразу
перегорел, предоставьте снегоход дилеру
фирмы Yamaha для технического осмотра.

ПРИМЕЧАНИЕ

При установке корпуса воздушного фильтра
подсоедините вентиляционный шланг кар%
тера сначала к корпусу воздушного фильтра,
а затем к двигателю.

ПРИМЕЧАНИЕ

8%32

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

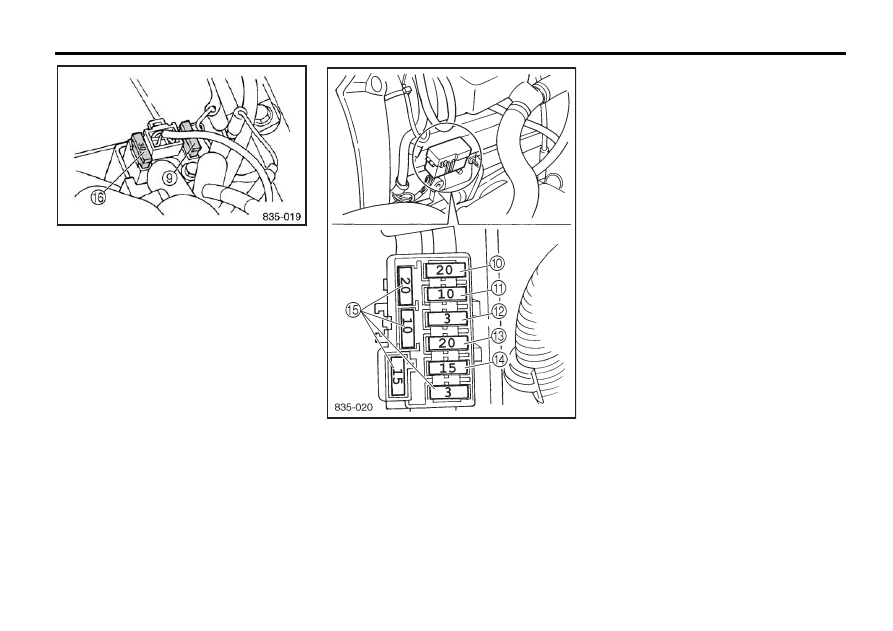

Типы предохранителей:


 Главный предохранитель:

30 А

 Предохранитель фары "HEAD":

20 А



 Предохранитель сигнальной цепи "SIG":

10 А



 Предохранитель гнезда для подключения к
источнику постоянного тока "DC TERM"

3 А



   Предохранитель цепи обогрева карбюра
торов "C/W":

20 А



 Предохранитель цепи зажигания "IGN":

15 А

 Запасные предохранители

(20 А, 10 А, 15 А, 3 А)

 Запасной главный предохранитель
