Контрольные функции

32

Регулировка  предварительной  натяжки
пружины растяжения задней подвески

ОСТОРОЖНО:

XCS00270

Величины предварительного натяга
пружин левой и правой лыж должны быть
одинаковыми. Различие в их регулировке
может привести к плохой управляемости и
потере устойчивости снегохода.

Предварительная натяжка пружины
растяжения регулируется вращением
регулировочной гайки предварительной
натяжки пружины растяжения.
Для увеличения предварительной натяжки
пружины растяжения заворачивайте гайку.
Для уменьшения предварительной натяжки
пружины растяжения отворачивайте гайку.

Регулировка  общей  жесткости  задней
подвески

ОСТОРОЖНО:

XCS00750

●

Данная регулировка должна
выполняться при ненагруженном
снегоходе (без водителя и груза).

●

Убедитесь, что концы регулировочного
болта общей жесткости одинаково
располагаются с каждой стороны.

ПРИМЕЧАНИЕ:

При ослаблении или закручивании гайки ни в
коем случае не допускайте сдвига
регулировочного болта общей жесткости.

1.

Крепко удерживая регулировочный болт
при помощи гаечного ключа так, чтобы он
не двигался, ослабьте гайку на 1/2 или 3/4
оборота.

2.

Поверните регулировочный болт общей
жесткости в нужное положение.

Предварительная натяжка пружины на

заднем амортизаторе (положение
регулировочного кольца предварительной

натяжки пружины):

Минимальная (слабая):

1

Стандартное положение:

2

Максимальная (сильная):

7

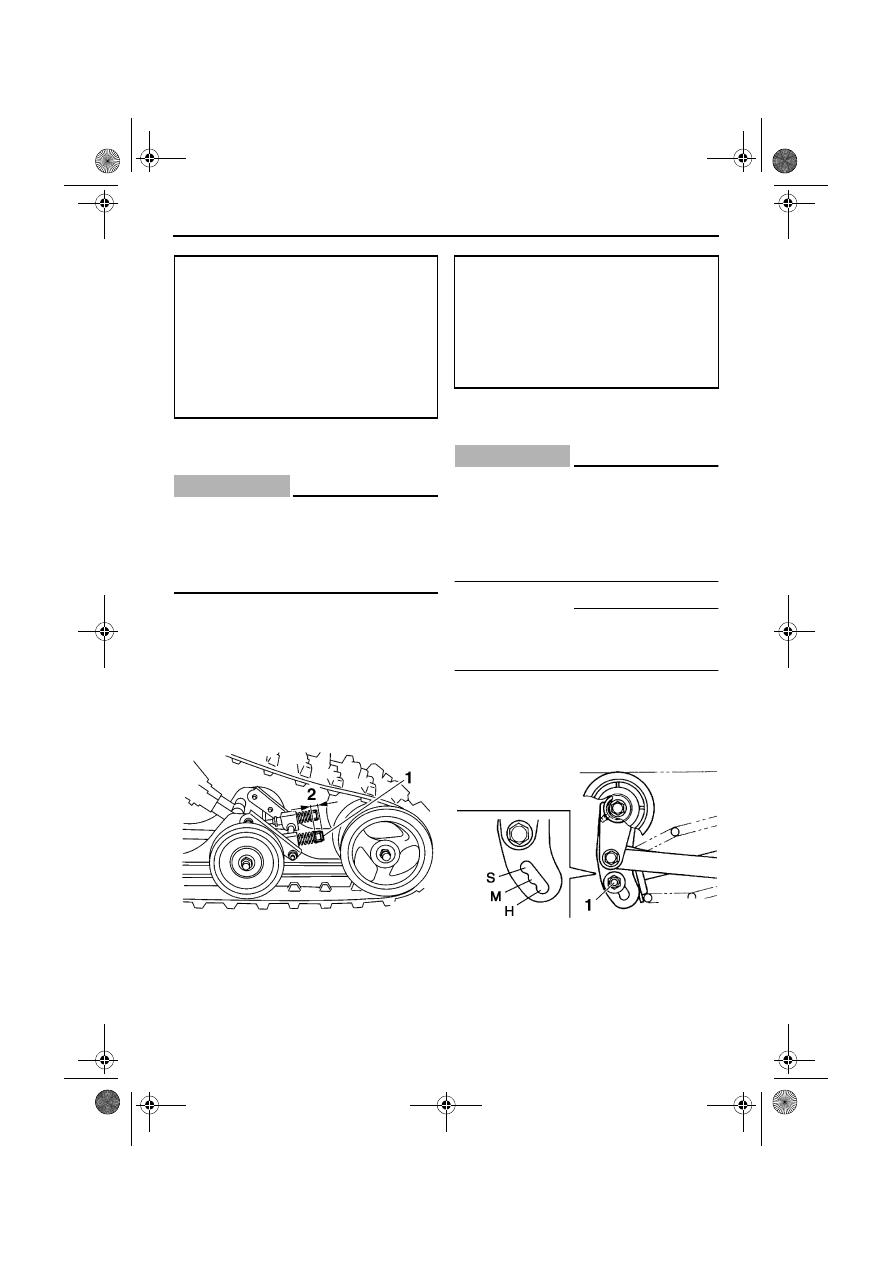

1. Регулировочная гайка предварительного

натяга пружины растяжения

2. Длина гнезда пружины

Предварительная натяжка пружины

растяжения (длина гнезда пружины):

Минимальная (слабая):

16 мм (0.63 дюйма)

Стандартное положение:

16 мм (0.63 дюйма)

Максимальная (сильная):

18 мм (0.71 дюйма)

1. Гайка

U8GSR1X0.book  Page 32  Wednesday, March 14, 2007  12:42 PM

Контрольные функции

33

3.

Крепко удерживая регулировочный болт,
затяните гайку.

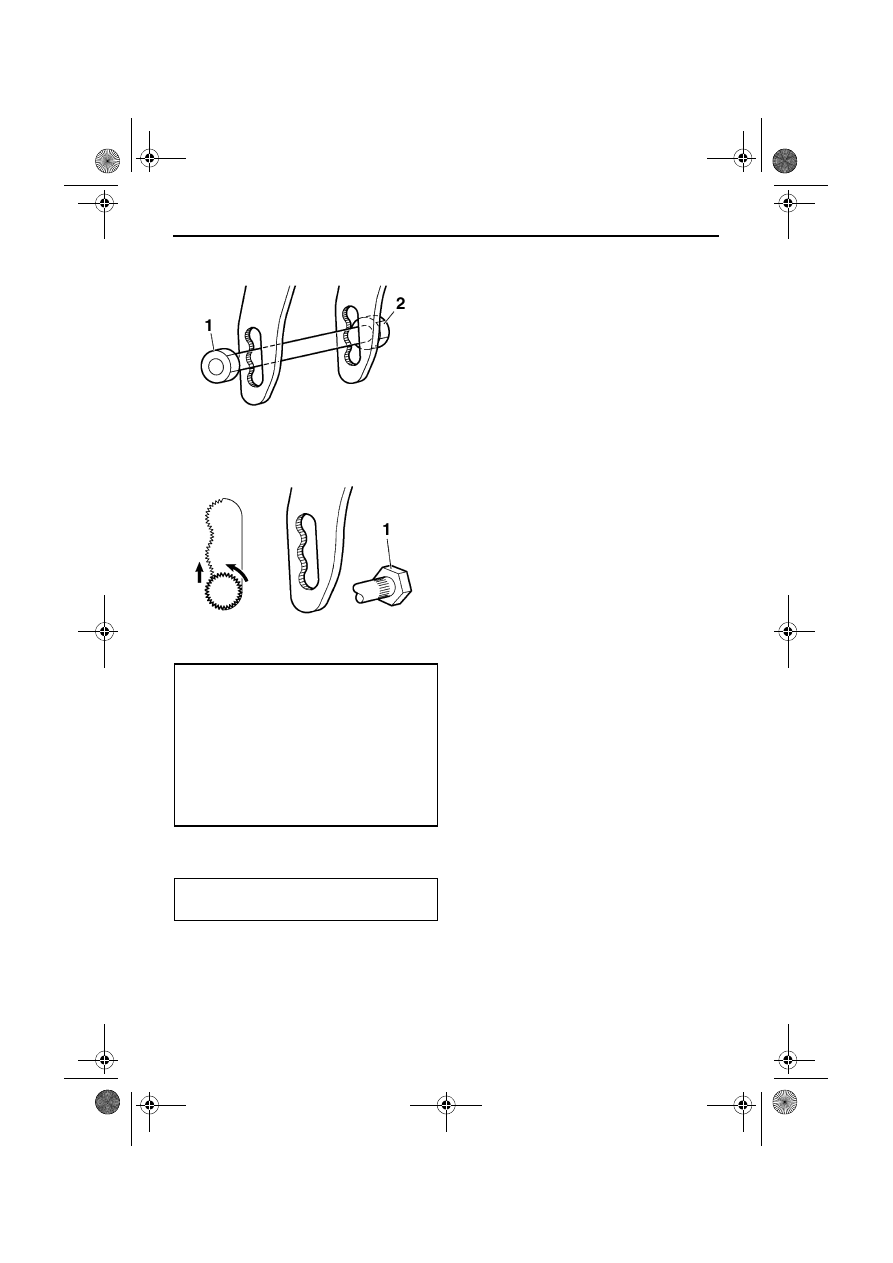

1. Гайка
2. Регулировочный болт общей жесткости

1. Регулировочный болт общей жесткости

Установка жесткости пружины и
демпфирующей силы (установочное

положение регулировочного болта общей

жесткости):

Минимальная (слабая):

S

Стандартное положение:

S

Максимальная (сильная):

H

Крутящий момент затяжки гайки:

49 Нм (4.9 м·кгс, 35 фут·фунт)

U8GSR1X0.book  Page 33  Wednesday, March 14, 2007  12:42 PM

Предэксплуатационные проверки

34

XSU11070

Отслеживание технического состояния снегохода является ответственностью его владельца.
Силовые узлы могут быстро и неожиданно начать изнашиваться, даже если снегоход не
эксплуатируется (например, в результате воздействия на детали). Любые повреждения или
утечки топлива могут привести к серьезным последствиям. Поэтому кроме внешнего осмотра
очень важно перед каждой поездкой проверять следующие моменты.

ПРИМЕЧАНИЕ:

Предэксплуатационные проверки необходимо проводить перед каждой поездкой на снегоходе.
Для проведения такой проверки требуется очень мало времени; в то же время обеспечиваемая ею
дополнительная безопасность стоит потраченного времени.

ПРЕДУПРЕЖДЕНИЕ

XWS00190

Если какой-либо элемент из перечня предэксплуатационных проверок не функционирует
правильно, проверьте и отремонтируйте его перед эксплуатацией снегохода.

XSU11080

Перечень предэксплуатационных проверок

КОМПОНЕНТ

ПРОВЕРКИ

СТРАНИЦА

Топливо

• Проверить уровень топлива.
• Добавить, если требуется.
• Проверить топливопровод на утечки.

29

Моторное масло

• Проверить уровень масла в двигателе.
• Если потребуется, добавить масла до указанного

уровня.

• Проверить снегоход на утечки масла.

55

Охлаждающая жидкость

• Проверить уровень охлаждающей жидкости.
• Добавить если потребуется.

59

Клиновой ремень

• Проверить на износ и наличие повреждений.
• В случае необходимости замените.

60

Кожух привода

• Убедиться в надежности фиксации кожуха привода.
• Проверьте крепления кожуха на отсутствие

повреждений.

• Убедитесь, что кожух плотно сидит по месту

установки.

24

Тормоз

• Проверить работу.
• Если ощущается мягкость или излишний свободный

ход, прокачайте гидравлическую систему на
станции дилера Yamaha.

• Проверить тормозные колодки на износ.
• В случае необходимости замените.
• Проверить уровень жидкости в главном тормозном

цилиндре.

• Если потребуется, добавить рекомендованную

тормозную жидкость до указанного уровня.

• Проверить гидравлическую систему на утечки.

65

U8GSR1X0.book  Page 34  Wednesday, March 14, 2007  12:42 PM

Предэксплуатационные проверки

35

Воздушный фильтр

• Всегда следите за тем, чтобы под фильтрующим

элементом воздушного фильтра не было снега.

• Если необходимо, счистить снег.

53

Вентиляционные решетки

• Проверить состояние.
• При необходимости очистить от снега.

25

Комплект инструментов и
рекомендуемое оборудование

• Проверить правильность размещения.

50

Замки капота

• Убедиться, что замки капота защелкнуты.

24

Лыжи и направляющие
гусеницы

• Проверить на износ и наличие повреждений.
• Если необходимо, заменить лыжи и направляющие

гусеницы на станции дилера Yamaha.

67

Приводная гусеница

• Проверить на отсутствие провисания, износ и

наличие повреждений.

• Если необходимо, заменить гусеницу на станции

дилера Yamaha.

70

Направляющие гусеницы

• Проверить на износ и наличие повреждений.
• Если необходимо, заменить направляющие

гусеницы на станции дилера Yamaha.

70

Рулевое управление

• Проверить на чрезмерный свободный ход.

68

Ремень

• Проверить на наличие повреждений.
• В случае необходимости замените.

42

Фонари, сигналы,
переключатели

• Проверить работу.
• Исправить, если необходимо.

21, 21, 74, 74

Рычаг дроссельной заслонки

• Убедиться, что он плавно перемещается и после

отпускания возвращается пружиной в исходное
положение.

13

Система блокировки
дроссельной заслонки
(T.O.R.S.)

• Проверьте действие системы блокировки

дроссельной заслонки.

• При неисправности системы обратитесь к дилеру

фирмы Yamaha для проверки снегохода.

52

КОМПОНЕНТ

ПРОВЕРКИ

СТРАНИЦА
