46

При присоединении какого-либо обору-

дования, всегда следуйте рекомендаци-

ям производителя.
ПРИМЕЧАНИЕ: Допустимый вес букси-

руемого груза указан в табличке на корпу-

се снегохода. Не перегружайте снегоход.

!



ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-

ровки груза запрещено. Используй-

те жёсткую буксирную тягу. Груз, бук-

сируемый на канате, может врезаться

в снегоход при внезапном торможе-

нии или на склоне и опрокинуть его.

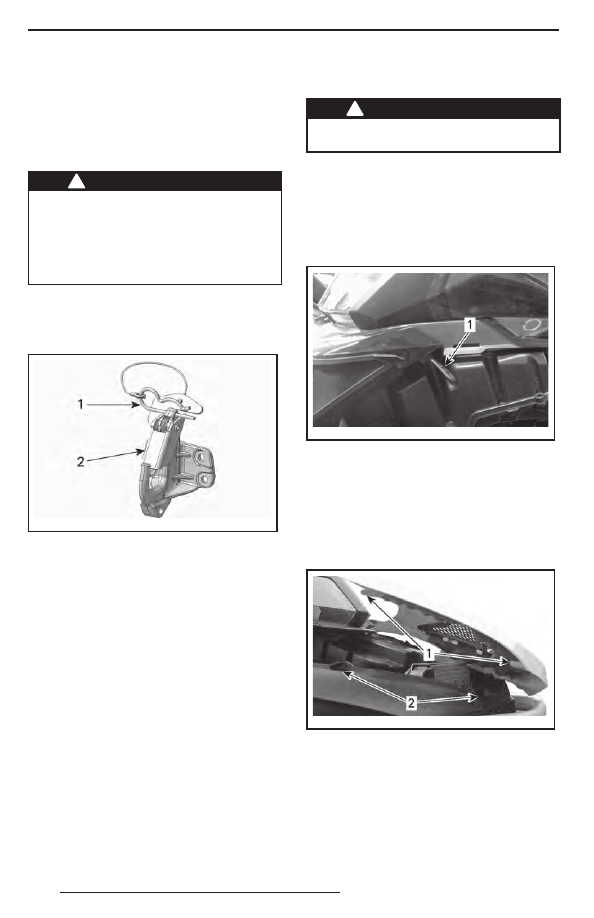

Сцепное устройство J-типа
Модели для Европейского рынка
Присоединение к сцепному устройству

mmo2 011 -007-012_a

1. Проволочный фиксатор
2. Предохранительная защёлка

1.  Извлеките проволочный фиксатор.
2.  Расположите проушину дышла бук-

сируемого оборудования над крюком

сцепного устройства.

3.  Нажмите на дышло, отклонив предо-

хранительную защёлку.

4.  Закрепите предохранительную защёл-

ку, установив проволочный фиксатор.

Отсоединение от сцепного устройства
1.  Извлеките проволочный фиксатор.
2.  Нажмите на предохранительную за-

щёлку вперёд, чтобы снять дышло

с крюка.

3.  Отсоедините буксируемое оборудование.
4.  Установите проволочный фиксатор

на место.

21) Капот

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя сне-

гохода со снятым капотом.

Снятие капота
1.  Снимите верхнюю боковую панель

в соответствии с описанием, приве-

дённым в данном разделе.

2.  Освободите  резиновые  фиксаторы

с обеих сторон.

mmo2 009 -004-038_a

1. Резиновый фиксатор

3.  Сдвиньте капот вперёд, чтобы вывести

фиксаторы из пазов.

Установка капота
1.  Совместите  выступы  на  передней

и центральной частях капота с соответ-

ствующими пазами в нижнем поддоне.

mmo2 011 -007-001_a

ТИПОВОЙ ВАРИАНТ
1. Фиксаторы капота
2. Пазы нижнего поддона

2.  Сдвиньте капот к фарам до упора.
3.  Закрепите резиновые фиксаторы.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

47

22) Верхние боковые панели

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя сне-

гохода с открытыми или снятыми бо-

ковыми панелями.

Снятие верхней боковой панели
1.  Освободите резиновый фиксатор.

mmo2 009 -004-040_a

ТИПОВОЙ ВАРИАНТ
1. Резиновый фиксатор

2.  Поднимите заднюю часть панели, что-

бы вывести пластиковый фиксатор

из консоли.

3.  Переместите панель назад.
Установка верхней боковой панели
1.  Вставьте нижние фиксаторы панели

в пазы нижнего поддона.

mmo2 009 -004-042_a

ТИПОВОЙ ВАРИАНТ
1. Нижние фиксаторы панели
2. Пазы нижнего поддона

2.  Закрепите центральный верхний фик-

сатор панели на консоли.

mmo2 011 -006-100_a

ТИПОВОЙ ВАРИАНТ
1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели

3.  Вставьте задний выступ в паз консоли.

mmo2 009 -004-041_a

ТИПОВОЙ ВАРИАНТ
1. Задний выступ
2. Паз консоли

4.  Застегните резиновый фиксатор.

23)  Нижние боковые панели

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя сне-

гохода с открытыми или снятыми бо-

ковыми панелями.

Снятие нижней боковой панели
1.  Снимите верхнюю боковую панель, см.

выше.

2.  Поверните фиксатор на

¼ оборота про-

тив часовой стрелки.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

48

mmo2 009 -004-045_a

1. Фиксатор

3.  Нажмите и удерживайте фиксатор, за-

тем потяните панель вверх и назад.

mmo2 011 -007-002_a

1. Фиксатор

Установка нижней боковой панели
1.  Расположите передние фиксаторы па-

нели напротив пазов нижнего поддона.

mmo2 011 -007-003_a

1. Передние фиксаторы панели
2. Пазы нижнего поддона

2.  Вставьте нижние фиксаторы панели

в пазы нижнего поддона.

3.  Переместите панель в направлении пе-

редней части снегохода.

4.  Вставьте выступ панели в паз, распо-

ложенный на тоннеле.

mmo2 011 -007-004_a

1. Выступ панели
2. Паз туннеля

5.  Закройте фиксатор, повернув его на

¼

оборота по часовой стрелке.

24)  Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня

вариатора

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  со снятым кожухом ремня вариато-

ра и щитками;

–  с открытыми и/или снятыми капо-

том или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

Снимите колпачок шнура безопасности

с контактного устройства.
Откройте левую боковую панель, описа-

ние операции см. в данном разделе.
Извлеките проволочный фиксатор.

mmo2 008 -003-063_a

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор

Поднимите кожух за его заднюю часть

и, повернув наружу, извлеките из перед-

них выступов.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

49

Установка защитного кожуха

ремня вариатора
При установке кожуха обратите внима-

ние на то, чтобы его вырез был обращён

вперёд.
Поместите передний левый вырез кожу-

ха над длинным выступом.
Повернув кожух внутрь, введите узкий

выступ в правую прорезь.

mmo2 009 -003-010_a

1. Фиксаторы

Установите уплотнитель на фиксирую-

щий палец.

mmo2 009 -003-011_a

1. Фиксирующий палец

Установите заднюю часть кожуха на фик-

сатор и закрепите его с помощью прово-

лочного фиксатора.
ПРИМЕЧАНИЕ: Защитный кожух рем-

ня вариатора специально изготовлен

несколько  большего  размера,  чтобы

обеспечить натяг в сопряжении с фикса-

торами. Это позволяет снизить уровень

шума и вибраций. При установке кожуха

необходимо сохранить этот натяг.

mmo2 008 -003-063_a

1. Проволочный фиксатор

25)  Рычаг воздушной

заслонки

Рычаг воздушной заслонки может зани-

мать одно из трёх фиксированных поло-

жений.

1

2

3

A06H1KA

1. OFF (выкл.)
2. Положение 2
3. Положение 3

Более подробная информация по исполь-

зованию дроссельной заслонки приведена

в главе «ВОЗДУШНАЯ ЗАСЛОНКА» раз-

дела «УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ».

26) Замок зажигания

Замок зажигания располагается на пра-

вой стороне опоры информационного

центра.
Поверните ключ в положение «ON», что-

бы обеспечить возможность запуска дви-

гателя с помощью ручного стартера.
На моделях с электрическим стартером,

поверните ключ в положение «START»,

чтобы включить электростартер.
Более подробно операция запуска дви-

гателя описана в главе «ПУСК ДВИГА-

ТЕЛЯ» раздела «УКАЗАНИЯ ПО ЭКС-

ПЛУАТАЦИИ».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
