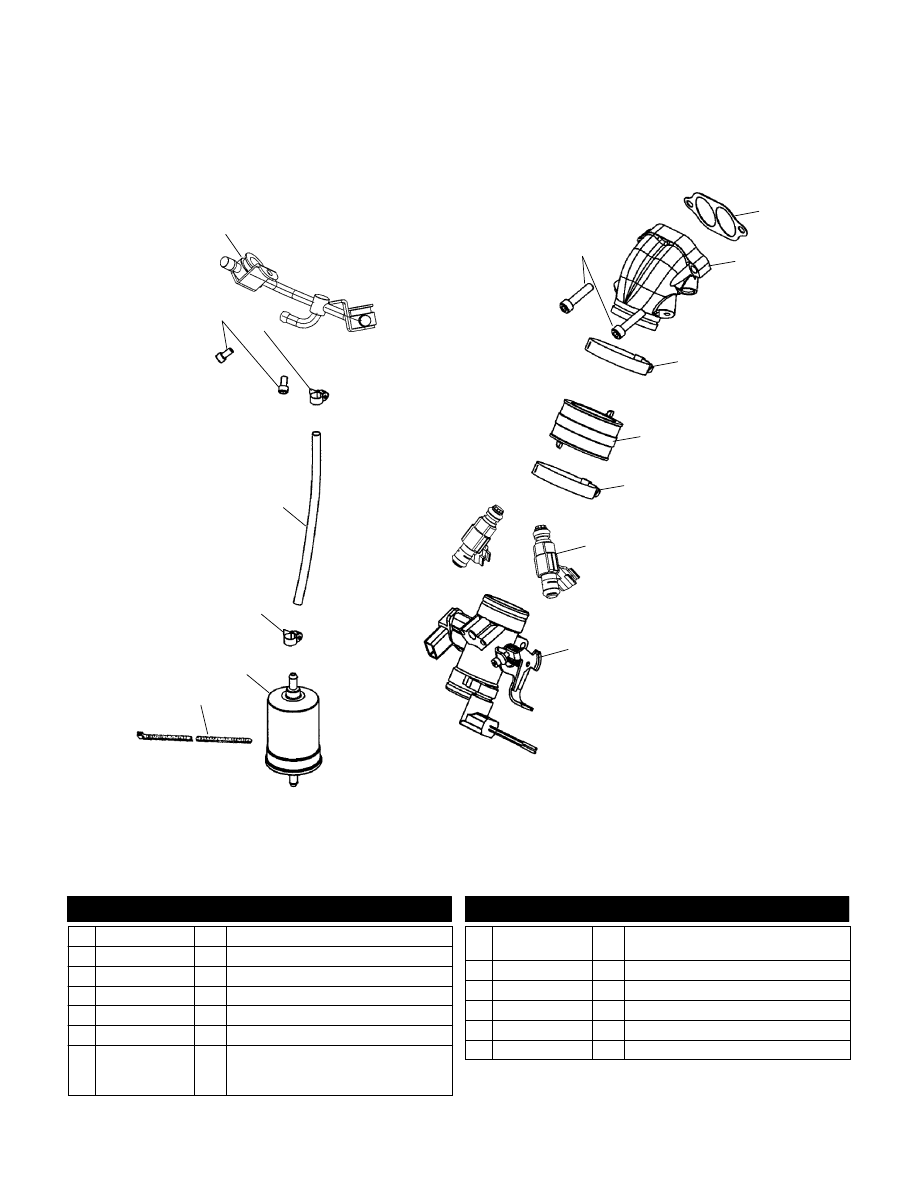

FUEL SYSTEM

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

12

11

13

9

10

8

1

2

3

4

7

5

3

9

6

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 2520280

1 Rail, Fuel

2 7517405

2 Screw

3 7080417

2 Clamp, Hose, Screw Type

4 8450044-153

AR Line, Fuel

5 2520223

1 Filter, Fuel

6 7080817

1 Cable Tie

7 1253496

2410351

4010561

1

1

1

Asm., Throttle Body

Sensor, Throttle Position

Heater, Wax

8 1202576

1500198

2

4

Asm., Fuel Injector

O-Ring

9 7081029

2 Clamp

10 5412103

1 Adapter, Throttle Body

11 5631365

1 Manifold, Intake

12 5812217

1 Gasket, Intake

13 7517966

2 Screw

8/03
