Snowmobile Polaris 600 RMK F/O, 700 RMK F/O, 800 RMK F/O (2004 year). Instruction - part 10





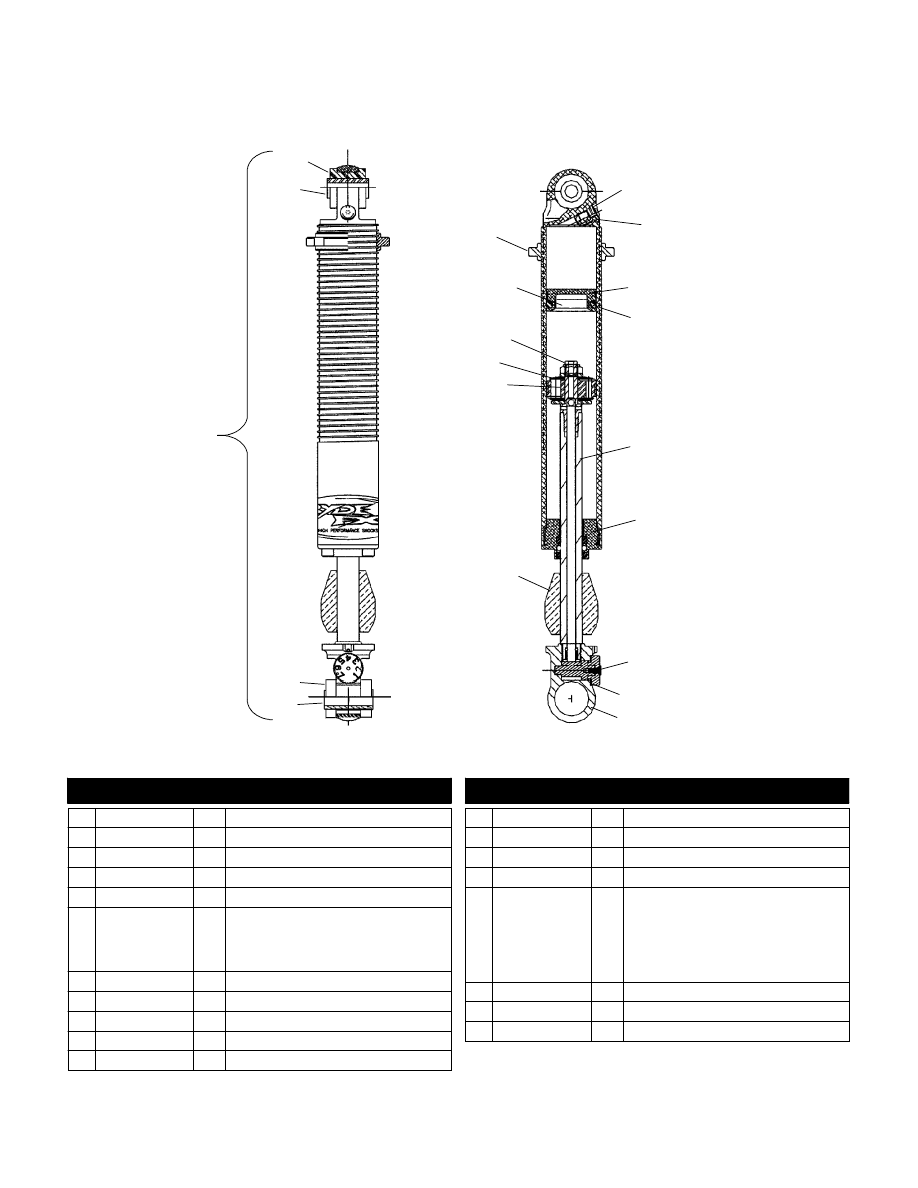

C9

SHOCK - IFS

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

6

15

8

10

14

13

12

16

3

2

5

11

9

4

19

17

18

3

1

7

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7042249

2 Shock, IFS

2 1700036

2 Bushing

3 1700037

1 Sleeve

4 1700072

2 Bushing

5 1700042

1 Bumper, Compression

6 1700109

1700031

1700077

1700078

1

1

1

1

Piston, Banded

Band, Piston, Wear

Washer, Top-Out

Washer, Back-Up

7 2200618

1 Kit, Piston Valving

8 1700057

1 Nut

9 1700023

1 IFP

10 1700210

1 Nut, Spring Retainer

11 1700056

1 Screw, Valve

12 1700184

1 Asm., Pressure Valve

13 1700032

1 Band, Wear, IFP

14 1700048

1 O-Ring, IFP

15 1700223

1 Shaft

16 1700206

1700051

1700019

1700046

1700020

--------------

1

1

1

1

1

1

Asm., Cylinder Head

O-Ring, External

Scraper, Rod

O-Ring, Internal

Seal, Rod

Bearing, DU

17 1700192

1 Screw

18 1700193

1 Knob

19 1700208

1 Asm., Upper Mount (Incl. 17,18)

3/03

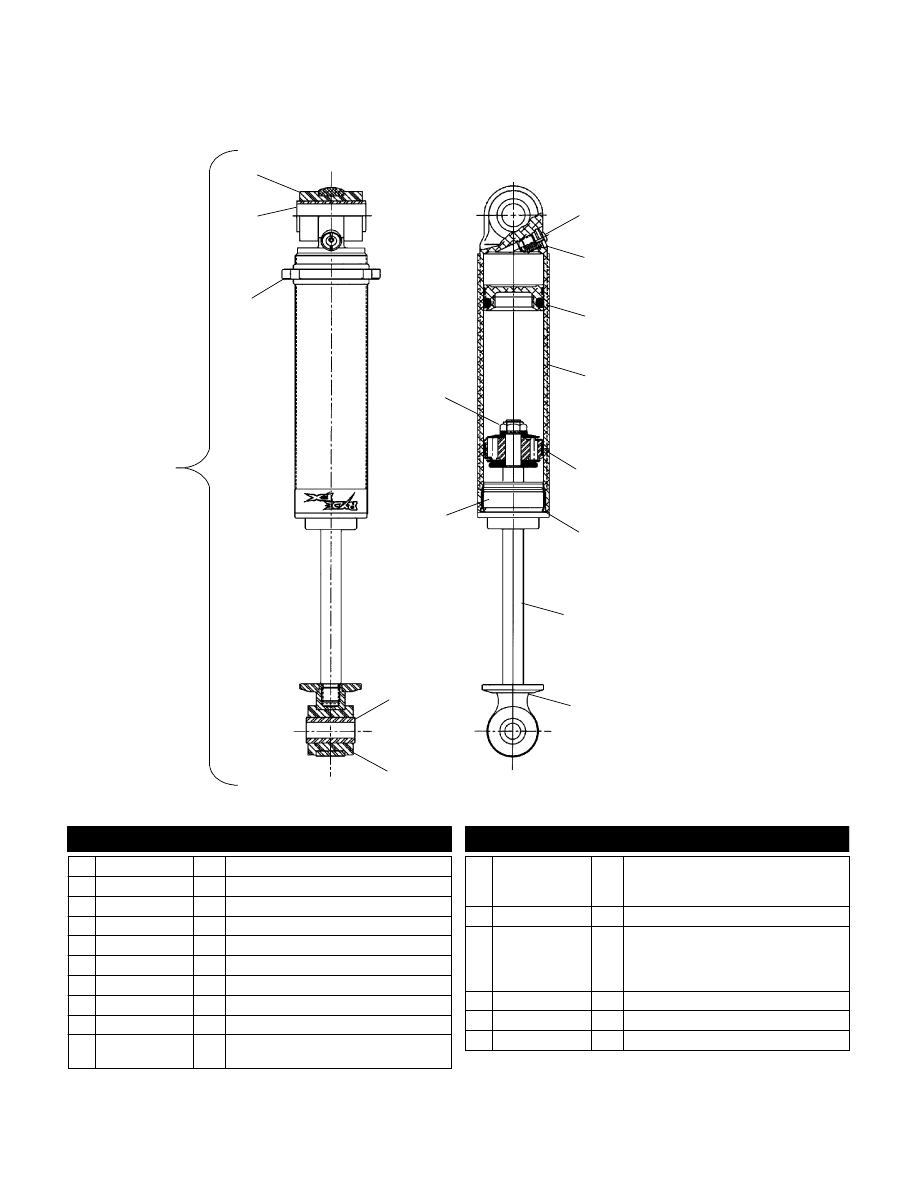

C10

SHOCK (FRONT TRACK)

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

11

10

8

13

4

6

14

16

9

2

3

7

5

15

12

1

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7042144

1 Shock, Front Track

2 1700074

2 Bushing

3 1700161

1 Sleeve

4 1700033

1 Nut, Spring Retainer

5 1700036

2 Bushing

6 1700157

1 Sleeve

7 1700156

1 Asm., Cylinder Head

8 1700057

1 Nut

9 1700056

1 Screw, Valve

10 1700076

1700047

1

1

Asm., Pressure Valve

O-Ring, Pressure Valve

11 1700023

1700032

1700048

1

1

1

IFP

IFP, Band, Wear

IFP, O-Ring

12 1700211

1 Body

13 1700103

1700031

1700077

1700078

1

1

1

1

Piston, Banded

Piston, Band, Wear

Washer, Top-out

Washer, Back-up

14 1700051

1 O-Ring, Cylinder Head

15 1700182

1 Shaft

16 1700011

1 Mount, Upper

3/03

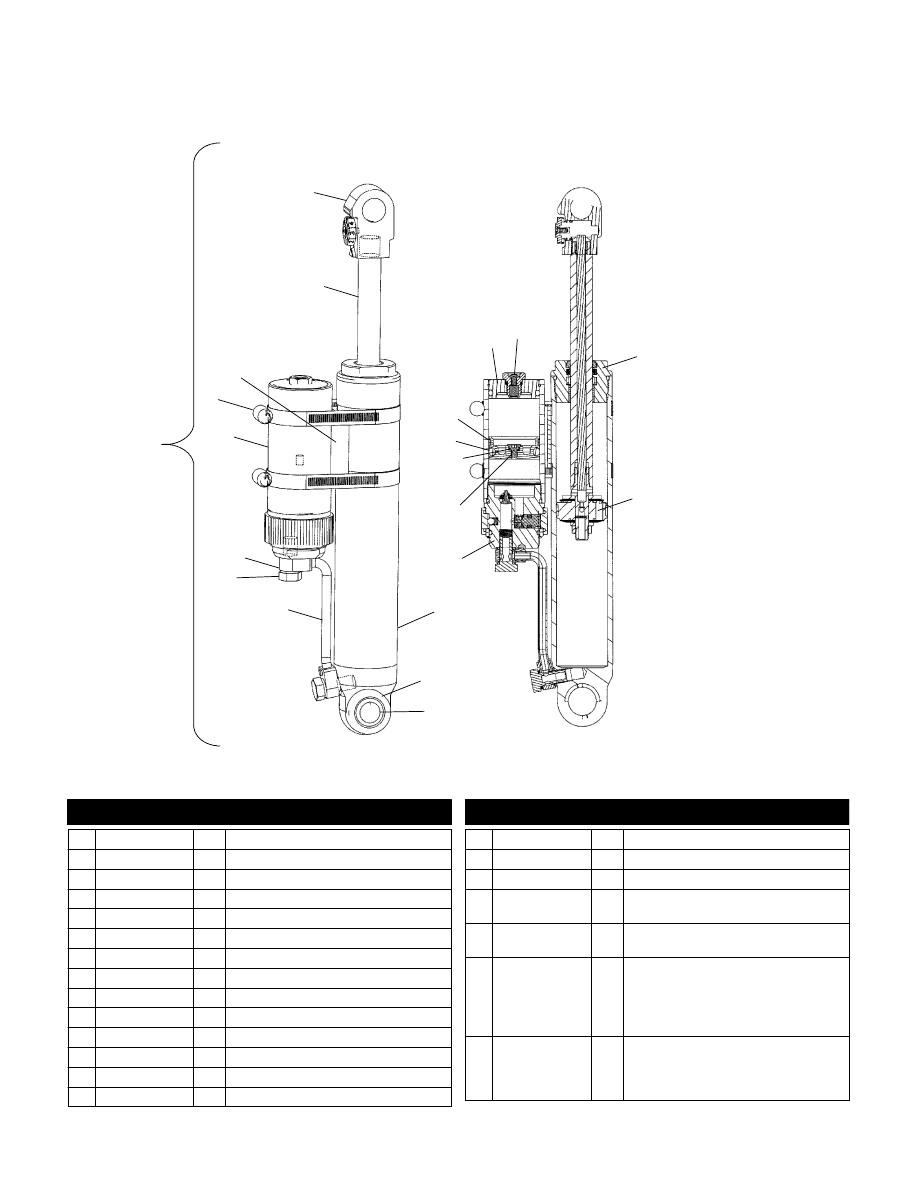

C11

SHOCK (REAR TRACK)

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

11

10

2

3

5

6

12

8

7

9

18

17
16

15

14

19

13

20

21

4

1

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7042145

1 Shock, Rear Track

2 1700195

1 Asm., Mount, Upper

3 1700196

1 Shaft

4 1700162

1 Isolator

5 1700197

2 Clamp, Hose

6 1700198

1 Body, Reservoir

7 1700201

1 Washer, Copper

8 1700200

1 Bolt, Banjo

9 1700202

1 Hose, Pressure

10 1700069

1 Sleeve

11 1700073

2 Bushing

12 1700199

1 Body

13 1700205

1 Asm., Valve Body

14 1700054

1 IFP, Screw, Bleed

15 1700016

1 Screw, Bleed, O-Ring

16 1700204

1 O-Ring, IFP

17 1700203

1 IFP

18 1700164

1700217

1

1

End Cap, Reservoir w/Valve

Cap, End, Reservoir

19 1700218

1700065

1

1

Valve, Pressure w/Screw

Adapter, Male

20 1700206

1700051

1700019

1700046

1700020

1

1

1

1

1

Asm., Cylinder Head

O-Ring, Cylinder Head

Scraper, Rod

O-Ring, Cylinder Head

Seal, Rod

21 1700207

1700031

1700077

1700078

1

1

1

1

Piston, High Flow

Band, Wear, Piston

Washer, Top Out

Washer, Back Up

3/03

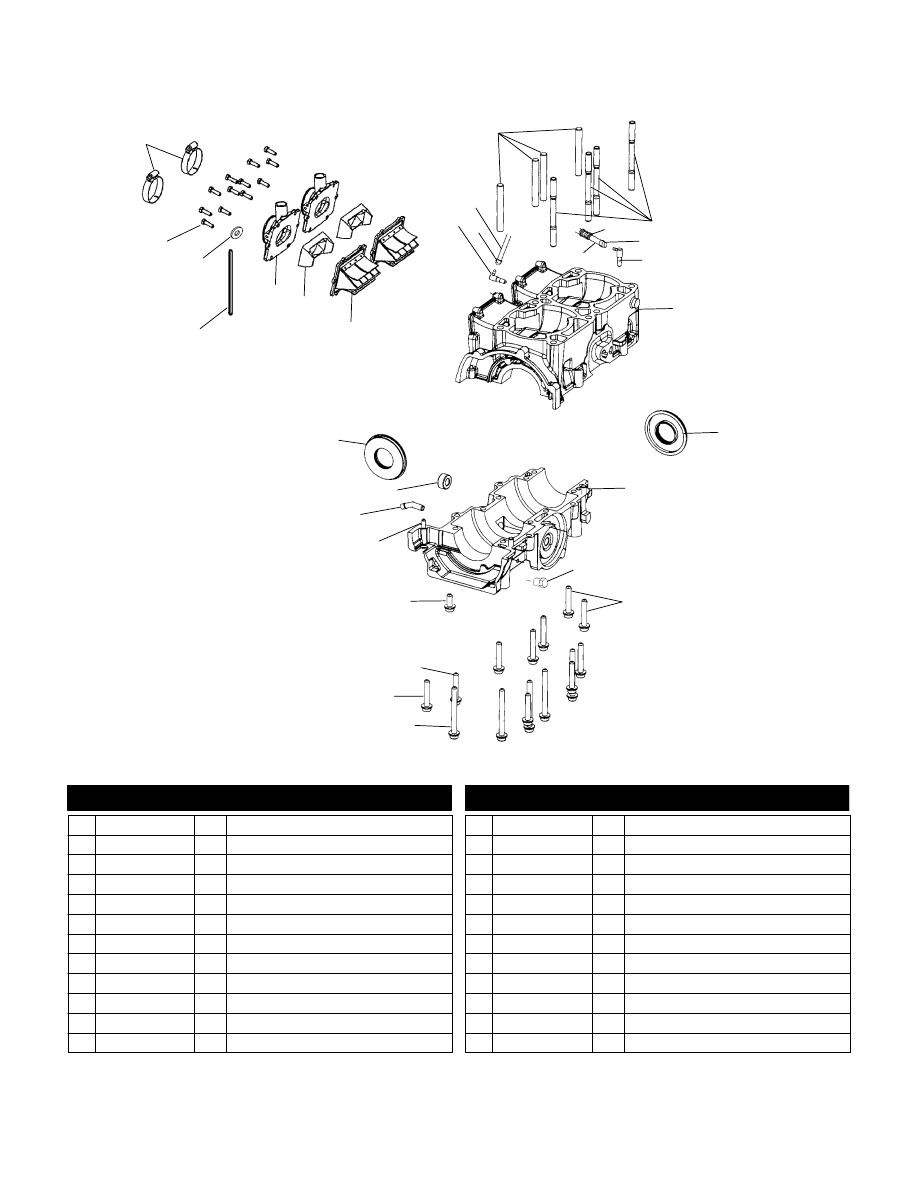

C12

CRANKCASE (600)

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC

1

2 3

4

5

6

7

8

3

2

4

9

10

11

8

12

13

14

15

16

17

18

9

19

20

21

24

22

23

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7080681

2 Clamp, Hose

2 7051020

2 Valve, Check

3 7080603

2 Clamp

4 8450061-600

AR Line, Oil

5 5132196

4 Stud

6 5132197

4 Stud

7 8360056-25

1 Tubing, Convoluted

8 2202312

1 Kit, Crankcase (Incl. 5,6,10-16)

9 5411394

2 Seal, Flanged, w/Standoff

10 7051529

2 Plug

11 7517785

2 Bolt

12 7517784

8 Bolt

13 7516825

1 Screw

14 7517786

4 Bolt

15 7517577

1 Screw

16 7663001

2 Pin, Dowel

17 7052322

1 Fitting, 45 Degree

18 5010390

1 Bearing, Pump Shaft

19 1201825

2 Asm., Reed Valve

20 5433151

2 Stuffer, Reed, Block

21 1253423

2 Adaptor, Carb

22 7080654

1 Retainer

23 7555836

1 Washer, Flat

24 7516822

12 Screw

3/03
