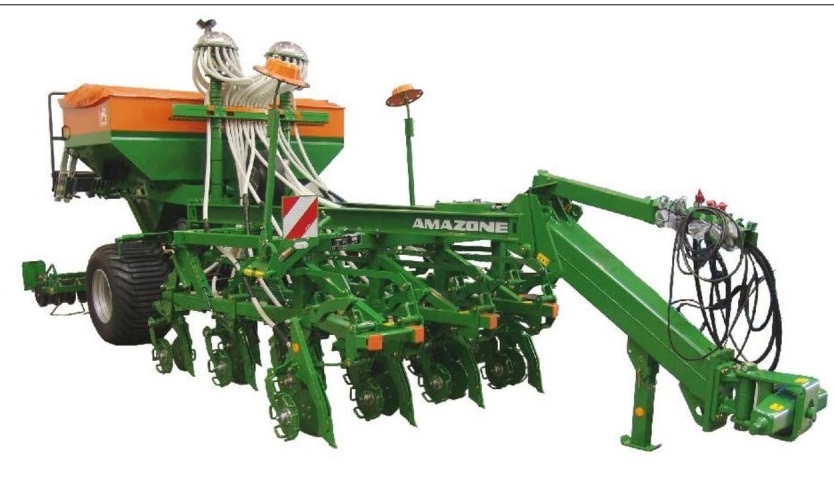

Прицепная сеялка Amazone Primera (DMC 3000, 3000C, 4500, 4500C). Руководство - часть 1

1 Указания для пользователя.....................................................................8

1.1 Назначение документа..........................................................................................................8

1.2 Указание направления в руководстве по эксплуатации.....................................................8

1.3 Используемые изображения.................................................................................................8

2 Общие правила техники безопасности..................................................9

2.1 Обязательства и ответственность........................................................................................9

2.2 Предупреждающие символы..............................................................................................11

2.3 Организационные мероприятия..........................................................................................12

2.4 Предохранительное и защитное оборудование...............................................................12

2.5 Частные меры предосторожности......................................................................................12

2.6 Подготовка обслуживающего персонала...........................................................................13

2.7 Меры предосторожности при нормальных условиях эксплуатации................................14

2.8 Опасность, связанная с остаточной энергией...................................................................14

2.9 Профилактическое техническое обслуживание, устранение неисправностей..............14

2.10 Внесение изменений в конструкцию..................................................................................14

2.10.1 Запасные и быстроизнашивающиеся детали, а также вспомогательные материалы.. 15

2.11 Очистка и утилизация..........................................................................................................15

2.12 Рабочее место оператора...................................................................................................15

2.13 Предупреждающие знаки и другие обозначения, используемые на агрегате...............16

2.13.1 Размещение предупреждающих знаков и других обозначений.......................................17

2.14 Опасность при несоблюдении указаний по технике безопасности.................................23

2.15 Работа с соблюдением техники безопасности..................................................................23

2.16 Правила техники безопасности для оператора................................................................24

2.16.1 Общие правила техники безопасности и предупреждения несчастных случаев..........24

2.16.2 Гидравлическая система.....................................................................................................27

2.16.3 Электрическая система.......................................................................................................29

2.16.4 Эксплуатация вала отбора мощности................................................................................30

2.16.5 Прицепные машины.............................................................................................................31

2.16.6 Тормозная система..............................................................................................................32

2.16.7 Шины.....................................................................................................................................33

2.16.8 Эксплуатация сеялок...........................................................................................................34

2.16.9 Техническое обслуживание, планово-предупредительный ремонт и уход....................34

3 Погрузка и разгрузка...............................................................................35

4 Описание продукции...............................................................................36

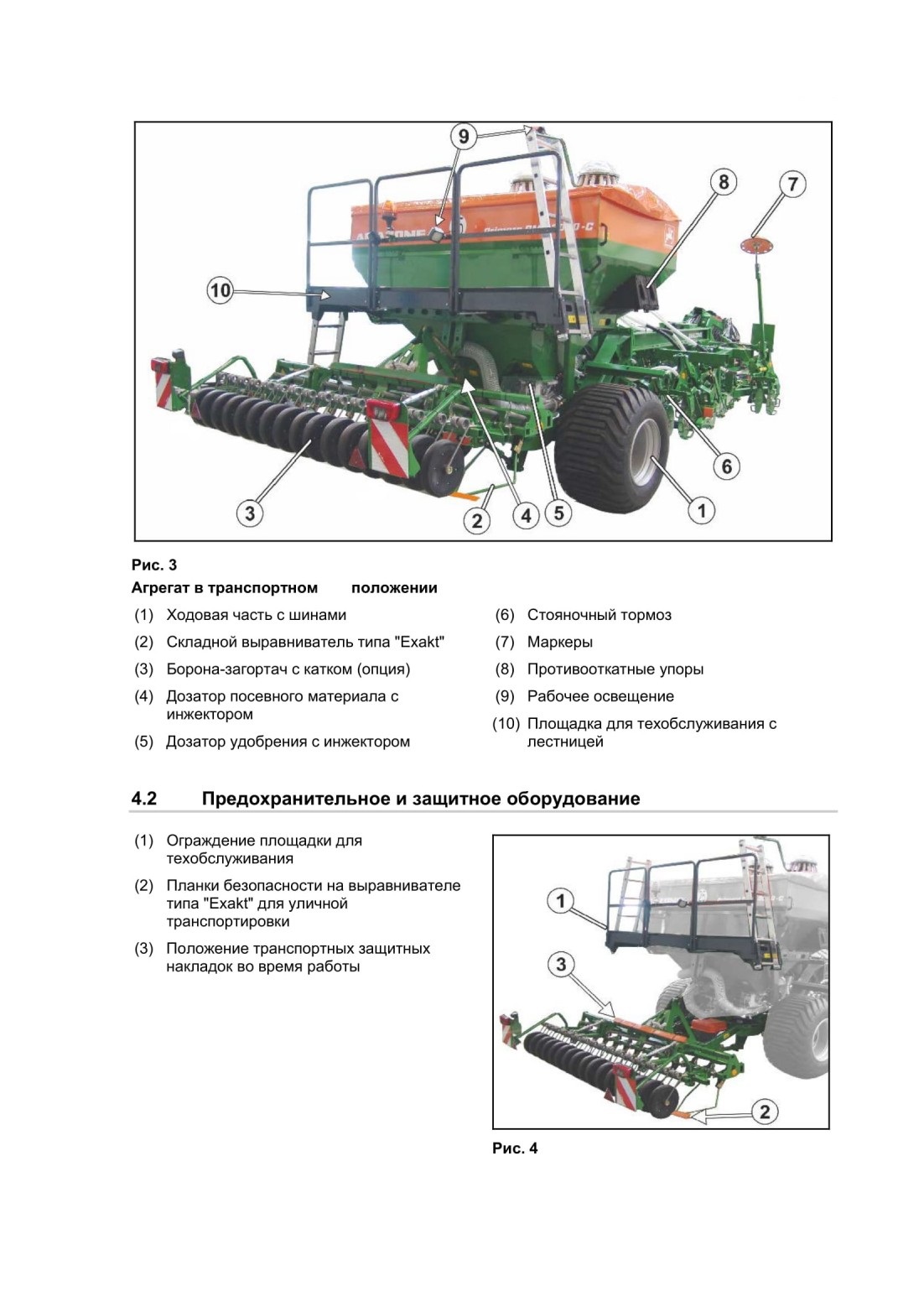

4.1 Обзор узлов..........................................................................................................................36

4.2 Предохранительное и защитное оборудование...............................................................37

4.3 Обзор проводов питания между трактором и агрегатом..................................................38

4.4 Транспортно-техническая оснастка....................................................................................38

4.5 Использование по назначению...........................................................................................39

4.6 Опасные зоны и участки......................................................................................................40

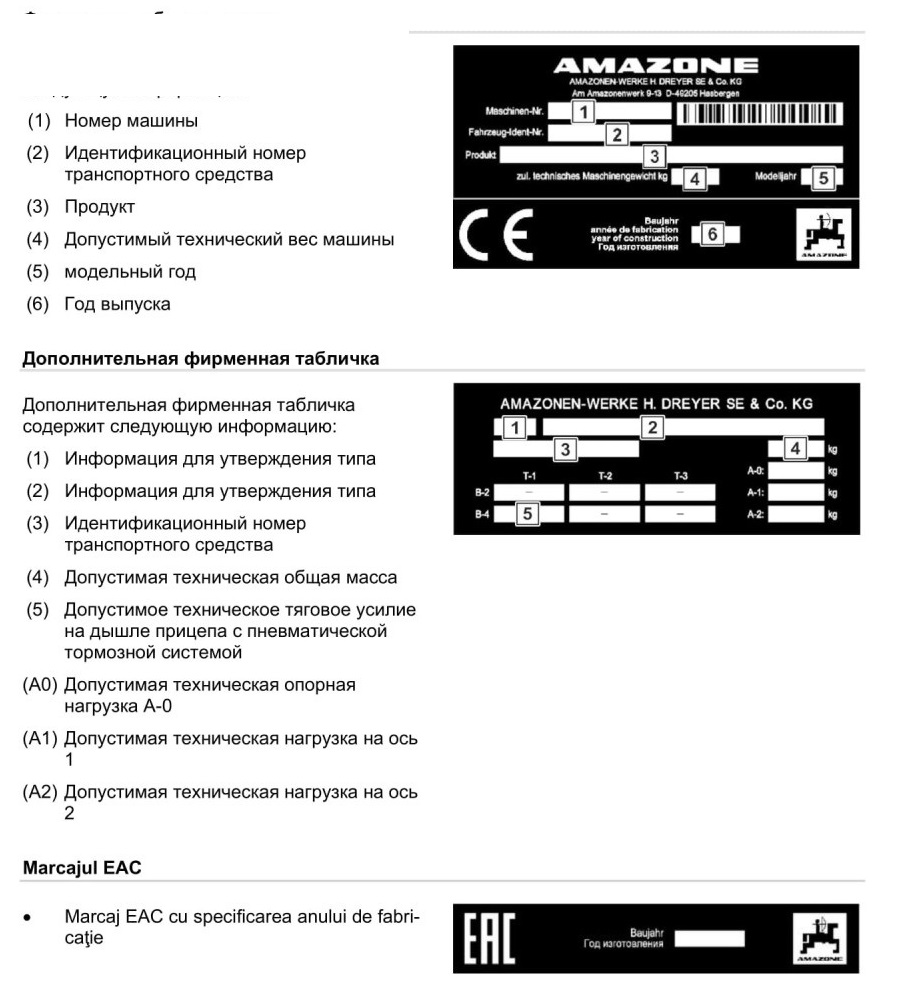

4.7 Фирменная табличка и знак СЕ..........................................................................................41

4.8 Технические характеристики...............................................................................................42

4.8.1 Полезная нагрузка...............................................................................................................43

4.9 Необходимая оснастка трактора........................................................................................45

4.10 Данные по шумообразованию............................................................................................46

5 Конструкция и функционирование.......................................................47

5.1 Принцип действия................................................................................................................47

5.2 Гидравлические соединения...............................................................................................48

5.2.1 Монтаж гидравлических шлангопроводов.........................................................................49

5.2.2 Демонтаж гидравлических шлангопроводов.....................................................................50

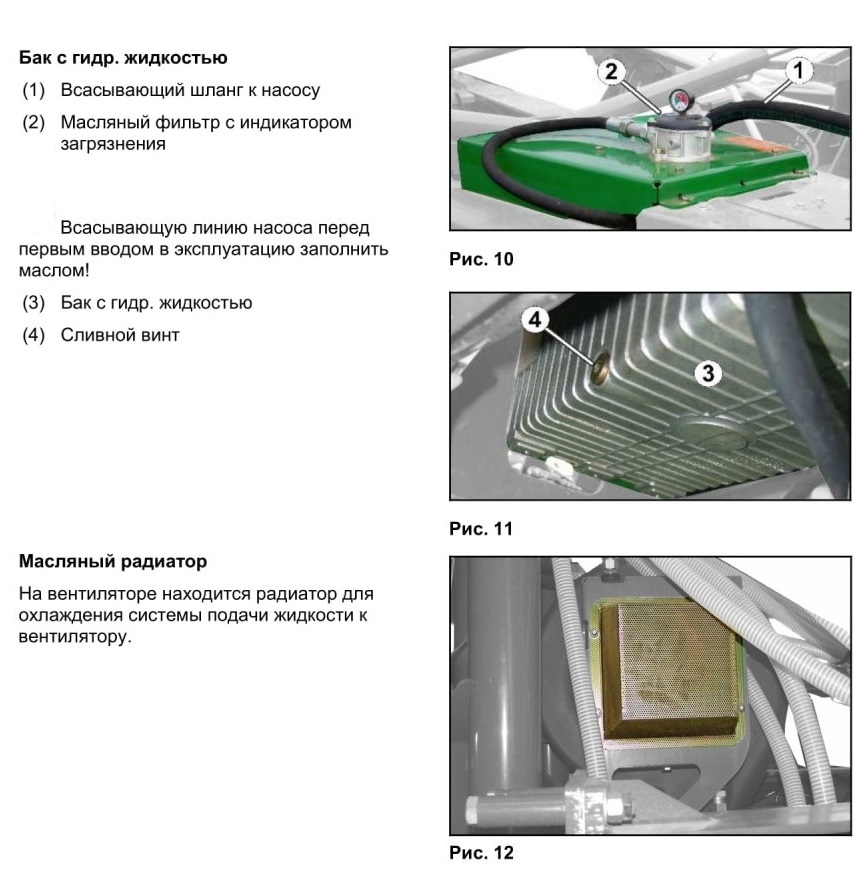

5.3 Бортовая гидросистема (опция)..........................................................................................50

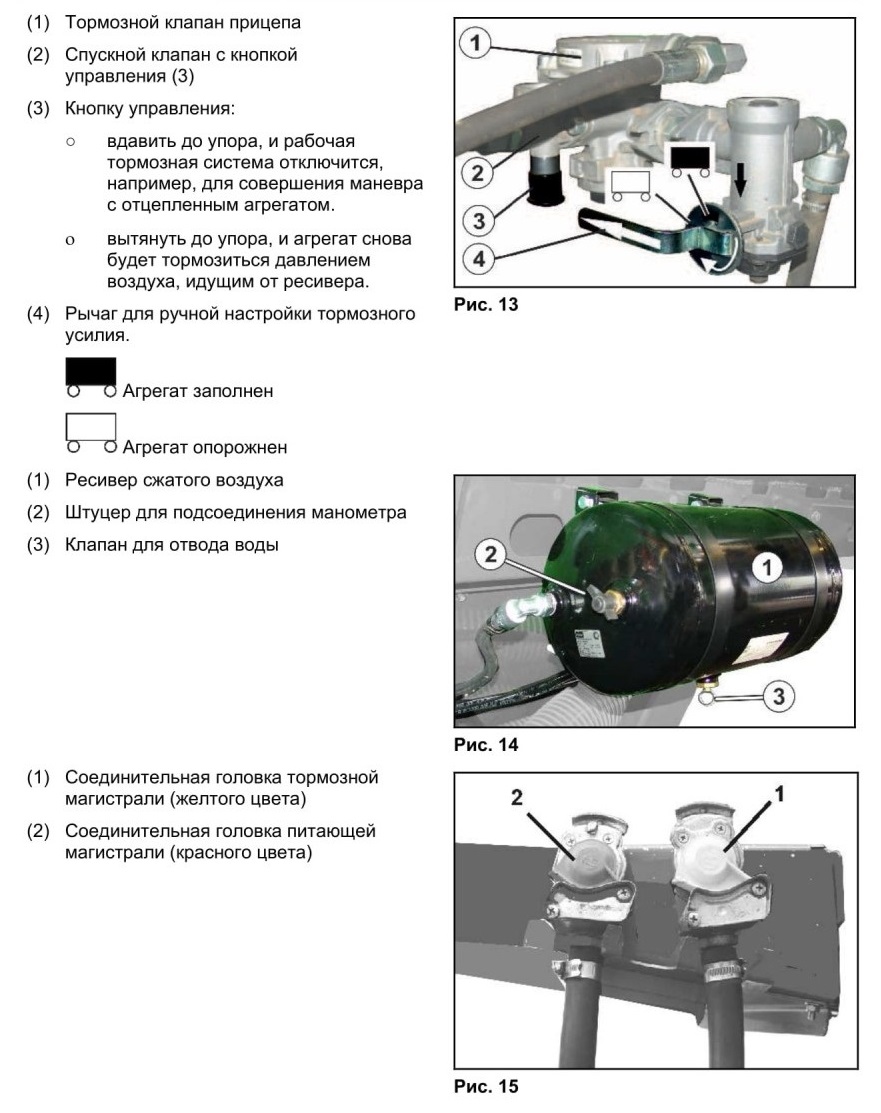

5.4 Двухмагистральная рабочая тормозная система.............................................................52

5.4.1 Подсоединение магистрали торможения и питающей магистрали................................54

5.4.2 Отсоединение магистрали торможения и питающей магистрали..................................55

5.4.3 Стояночный тормоз.............................................................................................................56

5.5 Гидравлическая рабочая тормозная система..................................................................57

5.5.1 Подсоединение гидравлической рабочей тормозной системы.......................................57

5.5.2 Отсоединение гидравлической рабочей тормозной системы.........................................57

5.5.3 Аварийный тормоз...............................................................................................................57

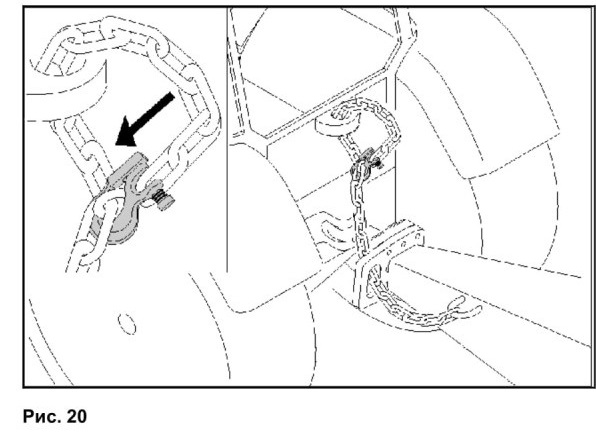

5.6 Предохранительная цепь для агрегатов без тормозной системы..................................58

5.7 Защита от несанкционированного использования...........................................................59

5.8 Радар....................................................................................................................................59

5.9 Дозатор.................................................................................................................................60

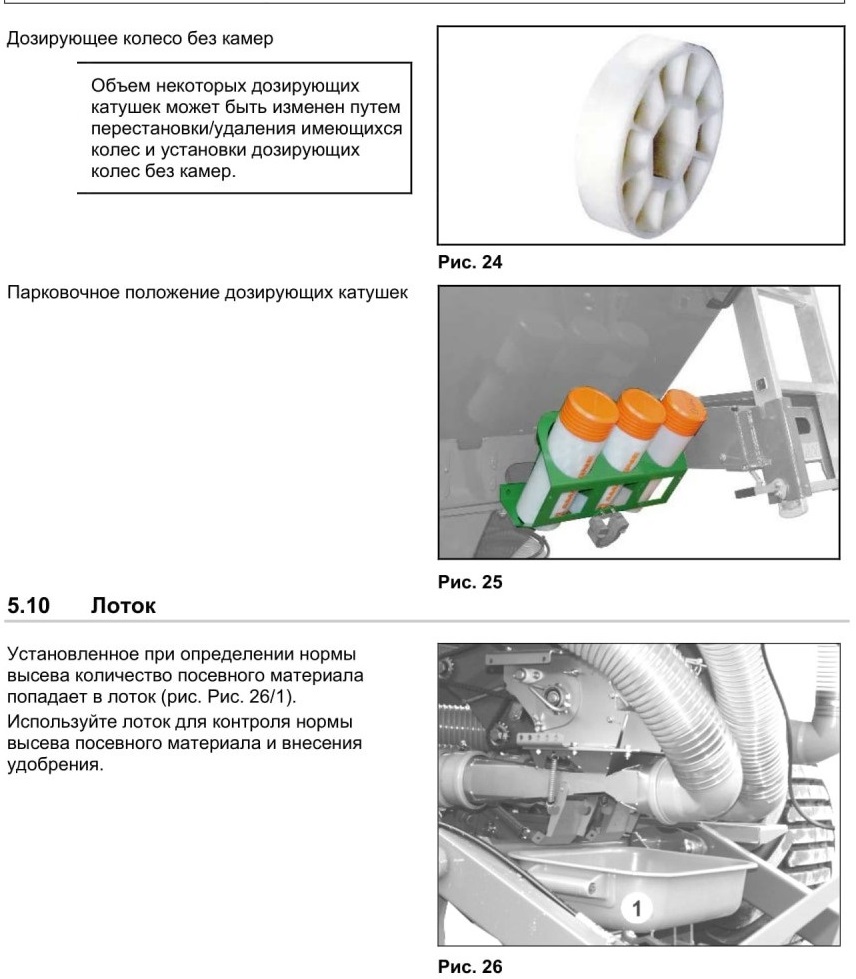

5.9.1 Дозирующие катушки..........................................................................................................61

5.10 Лоток.....................................................................................................................................62

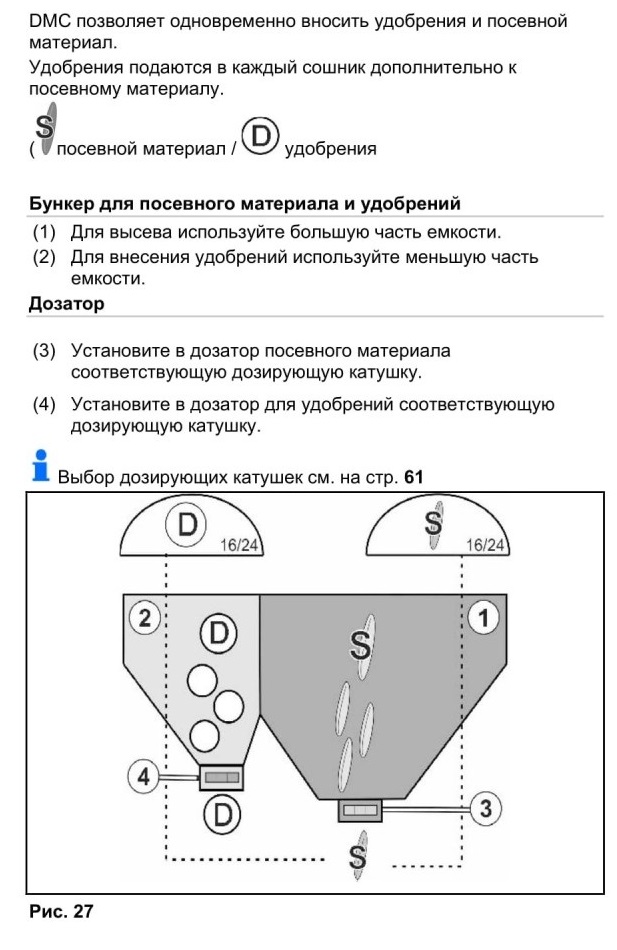

5.11 Внесение удобрений (опция)..............................................................................................63

5.12 Посев кукурузы (опция).......................................................................................................66

5.12.1 DMC 3000: Обзор отключенных сошников и закрытых выходов в распределителе ... 69

5.12.2 DMC 4500: Обзор отключенных сошников и закрытых выходов в распределителе ... 73

5.13 Вентилятор...........................................................................................................................77

5.14 Долотообразные сошники..................................................................................................78

5.15 Защита от наезда на камень..............................................................................................79

5.16 Выравниватель типа "Exakt"...............................................................................................81

5.17 Борона-загортач с катком (опция)......................................................................................81

5.18 Катки для каменистой почвы (опция)................................................................................82

5.19 Маркер..................................................................................................................................82

5.20 Терминал управления ISOBUS..........................................................................................83

5.21 MySeeder-App......................................................................................................................83

5.22 Дублирующий терминал (опция)........................................................................................84

5.23 Распределительная головка и устройство для установки технической колеи..............85

5.23.1 Ритм создания технологических колей.............................................................................86

5.24 Опорная стойка для присоединения нижней тяги............................................................90

5.25 Опора для сцепной петли/дышло шаровой сцепки..........................................................91

5.26 Бункер с откидным тентом.................................................................................................92

5.27 Ограждение площадки........................................................................................................93

5.28 Система камер.....................................................................................................................94

5.29 Рабочее освещение............................................................................................................94

5.30 Датчик уровня......................................................................................................................95

5.31 Загрузочный шнек (опция)..................................................................................................96

5.32 Устройство маркировки технологической колеи (опция).................................................97

6 Ввод в эксплуатацию.............................................................................98

6.1 Проверка соответствия трактора.......................................................................................99

6.1.1 Расчет фактических параметров общей массы трактора, нагрузок на оси трактора и на

шины, а также необходимой минимальной нагрузки.....................................................100

6.1.2 Условия эксплуатации трактора с навешенным агрегатом...........................................104

6.2 Фиксация трактора/агрегата от непредвиденного пуска и откатывания......................108

7 Сцепка и отсоединение агрегата........................................................109

7.1 Подсоединение/отсоединение прицепной поперечины................................................111

7.2 Подсоединение/отсоединение сцепной петли/сцепного шара.....................................112

7.2.1 Маневрирование с отцепленным агрегатом...................................................................113

8 Настройки...............................................................................................114

8.1 Выбор дозирующего вала.................................................................................................115

8.1.1 Таблица выбор дозирующих валов в зависимости от посевного материала..............115

8.1.2 Демонтаж/установка дозирующей катушки.....................................................................116

8.2 Установка нормы внесения с выполнением пробы........................................................118

8.2.1 Проба нормы внесения......................................................................................................118

8.3 Регулировка датчика уровня.............................................................................................120

8.4 Установка частоты вращения вентилятора.....................................................................121

8.4.1 Таблица частоты вращения вентилятора........................................................................121

8.4.2 Установка частоты вращения вентилятора при помощи клапана ограничения

давления агрегата.............................................................................................................122

8.5 Регулировка глубины заделки посевного материала.....................................................122

8.6 Регулировка двойных дисков............................................................................................123

8.7 Регулировка маркеров.......................................................................................................124

8.7.1 Регулировка длины маркера (на поле)............................................................................124

8.7.2 Настройте интенсивность работы маркеров...................................................................125

8.8 Регулировка выравнивателя.............................................................................................126

9 Транспортировка...................................................................................127

9.1 Приведите агрегат в транспортное положение...............................................................129

10 Эксплуатация агрегата..........................................................................130

10.1 Заполнение семенного бункера........................................................................................131

10.2 Приведение агрегата в рабочее положение....................................................................133

10.3 Посев...................................................................................................................................134

10.4 Полоса разворота..............................................................................................................136

10.5 Разгрузка дозатора или бункера и дозатора...................................................................137

11 Неисправности.......................................................................................139

12 Техническое обслуживание, планово-предупредительный ремонт

и уход.......................................................................................................140

12.1 Чистка..................................................................................................................................141

12.1.1 Чистка распределительной головки (специализированная мастерская).....................142

12.1.2 Внутренняя очистка бака...................................................................................................143

12.2 Указания по смазыванию агрегата (спецмастерская)....................................................144

12.2.1 Обзор точек смазывания...................................................................................................144

12.2.2 Смазка оси..........................................................................................................................146

12.3 План технического обслуживания - обзор......................................................................147

12.4 Ось и тормозной механизм...............................................................................................150

12.4.1 Указания по проверке двухмагистральной рабочей тормозной системы.....................155

12.5 Стояночный тормоз............................................................................................................156

12.6 Проверка тягово-сцепного устройства.............................................................................157

12.7 Шины/колеса.......................................................................................................................158

12.7.1 Давление воздуха в шинах................................................................................................158

12.7.2 Монтаж шин........................................................................................................................159

12.8 Гидравлическая система...................................................................................................159

12.8.1 Маркировка гидравлических шлангопроводов................................................................160

12.8.2 Периодичность технического обслуживания...................................................................161

12.8.3 Критерии контроля гидравлических шлангопроводов....................................................161

12.8.4 Монтаж и демонтаж гидравлических шлангопроводов..................................................162

12.8.5 Гидропневматический аккумулятор давления................................................................163

12.9 Бортовая гидравлика.........................................................................................................164

12.10 Проверка масляного фильтра...........................................................................................165

12.10.1 Пальцы верхних и нижних тяг...........................................................................................165

12.11 Установка технологической колеи на ширину колеи трактора (спецмастерская)........166

12.11.1 Установка ширины колеи (активация и деактивация заслонок)....................................167

12.12 Моменты затяжки болтов..................................................................................................169

1.2 Указание направления в руководстве по эксплуатации

Все указания направления, содержащиеся в настоящем

руководстве, всегда рассматриваются по отношению к

направлению движения.
1.3 Используемые изображения
Действия оператора и реакция агрегата
Действия, выполняемые оператором, представлены в виде нумерованного списка. Неукоснительно соблюдайте указанную последовательность действий. Реакция агрегата на соответствующее действие отмечена стрелкой.
Пример:

1. Действие 1

—> Реакция агрегата на действие 1

2. Действие 2
Перечисления
Перечисления без строгой последовательности представлены в виде ненумерованного списка.

Пример:

• Пункт 1

• Пункт 2
Цифровые позиции на рисунках
Цифры в круглых скобках указывают на цифровые обозначения позиций на рисунках. Первая цифра в скобках указывает номер рисунка, вторая - позицию детали на рисунке.

Пример (Рис. 3/6)

• Рисунок 3

• Позиция 6

2 Общие правила техники безопасности
Эта глава содержит важные указания для безопасной эксплуатации агрегата.


2.1 Обязательства и ответственность
Соблюдайте указания, приведенные в руководстве по эксплуатации
Знание основополагающих правил и предписаний по технике безопасности является основным условием для безопасной и бесперебойной эксплуатации агрегата.
Обязанности эксплуатирующей стороны
Эксплуатирующая сторона обязуется допускать к работе с агрегатом/на агрегате только тех лиц, которые:

• ознакомились с основными предписаниями по технике безопасности и предупреждению несчастных случаев;

• прошли инструктаж по работе с агрегатом/на агрегате;

• прочли и поняли настоящее руководство.

Эксплуатирующая сторона обязуется:

• содержать предупреждающие знаки, используемые на агрегате, в читаемом состоянии;

• обновлять поврежденные предупреждающие знаки.

В случае возникновения вопросов обращайтесь к производителю.
Обязанности оператора

Все лица, работающие с агрегатом/на агрегате, перед началом работы обязуются:

• соблюдать основные предписания по технике безопасности и предупреждению несчастных случаев;

• прочитать и соблюдать положения главы "Общие правила техники безопасности" настоящего руководства;

• прочитать главу "Предупреждающие знаки и другие обозначения, используемые на агрегате" (с. 16) настоящего руководства, и в процессе эксплуатации агрегата соблюдать указания по технике безопасности, заключенные в этих знаках;

• ознакомиться с агрегатом;

• прочитать те главы настоящего руководства, которые имеют важное значение для выполнения возложенных на Вас производственных заданий.

Если оператор обнаружит, что оборудование с точки зрения техники безопасности находится не в безупречном состоянии, ему следует незамедлительно устранить этот недостаток. Если это не входит в круг обязанностей оператора или если он не обладает соответствующей квалификацией, ему следует сообщить об этом недостатке руководству (эксплуатирующей стороне).


2.4 Предохранительное и защитное оборудование

Перед вводом агрегата в эксплуатацию обязательно надлежащим образом установите и обеспечьте функционирование всех предохранительных и защитных приспособлений. Регулярно проверяйте все предохранительные и защитные приспособления.

Неисправные защитные приспособления

Неисправные или демонтированные предохранительные и защитные приспособления могут стать причиной возникновения опасных ситуаций.

2.5 Частные меры предосторожности

Помимо всех правил техники безопасности, содержащихся в настоящем руководстве, соблюдайте общепринятые национальные правила техники безопасности и охраны окружающей среды.

При движении по улицам и дорогам общего пользования необходимо соблюдать соответствующие нормативные правила дорожного движения.

2.6 Подготовка обслуживающего персонала

С агрегатом/на агрегате разрешается работать только лицам, прошедшим специальное обучение и инструктаж. Эксплуатирующая сторона должна четко определить круг обязанностей для лиц, связанных с управлением, техническим обслуживанием и ремонтом агрегата.

Ученикам разрешается работать с агрегатом/на агрегате только под наблюдением опытного специалиста.

Лицо, которое может взять на себя выполнение специального задания и имеет право на его выполнение для фирмы соответствующей специализации.

Проинструктированным лицом считается лицо, осведомленное о порученном задании и о возможных опасностях в случае совершения ненадлежащих действий и, при необходимости, прошедшее инструктаж, в том числе в отношении использования необходимых предохранительных и защитных приспособлений

Лица, обладающие специальным образованием, считаются специалистами. На основе полученного ими специального образования и знания соответствующих правил они в состоянии оценить порученное задание и распознать возможные опасности.

Примечание:

Квалификацию, равнозначную специальному образованию, можно получить в течение многолетней деятельности в конкретной профессиональной области.
Работы по техническому обслуживанию и ремонту агрегата должны выполняться только в специализированной мастерской, если они имеют пометку "Работа, выполняемая в мастерской". Персонал специализированной мастерской обладает необходимыми знаниями, а также соответствующими вспомогательными средствами (инструментами, подъемными и опорными приспособлениями) для квалифицированного и безопасного выполнения работ по техническому обслуживанию и ремонту.


Эксплуатируйте агрегат только в том случае, если все предохранительные и защитные приспособления находятся в рабочем состоянии.

Минимум один раз в день проверяйте агрегат на наличие внешних видимых повреждений и функционирование предохранительных и защитных приспособлений.
2.8 Опасность, связанная с остаточной энергией
Учитывайте возможность возникновения в агрегате механической, гидравлической, пневматической и электрической/электронной остаточной энергии.

При инструктаже операторов ознакомьте их с соответствующими мерами безопасности. Подробные указания содержатся в соответствующих главах настоящего руководства.

2.9 Профилактическое техническое обслуживание, устранение неисправностей

Выполняйте предписанные работы по наладке, техническому обслуживанию и контролю агрегата точно в срок.

Любая рабочая среда, такая как сжатый воздух или гидравлическая жидкость, должна быть защищена от непреднамеренного ввода в эксплуатацию.

При замене больших узлов обязательно закрепите и зафиксируйте их с помощью подъемных приспособлений.

Регулярно проверяйте надежность крепления резьбовых соединений и при необходимости подтягивайте их.

После окончания технического обслуживания проверьте функционирование предохранительных приспособлений.


2.10 Внесение изменений в конструкцию
Без разрешения AMAZONEN-WERKE запрещается предпринимать какие-либо изменения, а также дополнения или изменения конструкции. Это относится также к сварочным работам на несущих частях.

Все мероприятия по изменению или дополнению конструкции требуют письменного разрешения AMAZONEN-WERKE. Используйте только аттестованные фирмой AMAZONEN-WERKE детали и принадлежности, в том числе для того, чтобы разрешение на эксплуатацию сохраняло свою силу в соответствии с национальными и международными предписаниями.

Транспортные средства, имеющие официальное разрешение на эксплуатацию или необходимые для транспортного средства оборудование и приспособления, также имеющие разрешение на эксплуатацию или движение по улицам в соответствии с существующими правилами дорожного движения, должны



2.11 Очистка и утилизация

Соблюдайте правила утилизации и обращения с используемыми веществами и материалами, прежде всего:

• при работе с системами смазывания;

• а также при чистке растворителями.


2.12 Рабочее место оператора

Управлять агрегатом разрешается только одному человеку, находящемуся на водительском месте в тракторе.

2.13 Предупреждающие знаки и другие обозначения, используемые на агрегате

Всегда содержите все предупреждающие знаки, используемые на агрегате, в чистоте и хорошо читаемом состоянии! Заменяйте неразборчивые предупреждающие знаки. Предупреждающие знаки можно заказать по номеру для заказа (например, MD 075) в фирме-дилере.
Предупреждающий знак "Конструкция"
Предупреждающие знаки обозначают опасные зоны агрегата и предупреждают об остаточной опасности. В этих зонах существует постоянная или внезапно возникающая опасность.

Предупреждающий знак состоит из двух полей:

Поле 1

содержит визуальное описание опасности в треугольном знаке безопасности.

Поле 2

содержит визуальное указание на то, как предотвратить опасность.

Предупреждающий знак "Пояснение"

Колонка "Номер для заказа и пояснения" дает описание находящегося рядом предупреждающего знака. Описание предупреждающих знаков всегда одинаково и содержит в следующей последовательности:

1. Описание опасности.

Например: опасность, связанная с возможностью разрезания или отрубания!

2. Последствия в случае пренебрежения указаниями по предотвращению опасности.

Например: возможны тяжелые травмы пальцев и кистей рук.

3. Указания по предотвращению опасности.

Например: дотрагиваться до деталей агрегата только тогда, когда они придут в состояние полного покоя.

2.13.1 Размещение предупреждающих знаков и других обозначений

Номер для заказа и пояснение



MD 078

Опасность защемления пальцев или кистей рук движущимися частями агрегата!

Угроза получения тяжелейших травм вплоть до травматической ампутации.

Никогда не засовывайте руки в опасную зону, пока двигатель трактора работает при подсоединенном карданном вале/гидравлическом приводе/электронике.
MD 082

Опасность падения людей с подножек и платформ во время передвижения на агрегате!

Данная опасность связана с возможностью получения тяжелейших травм, влекущих за собой даже смерть.

Запрещается передвижение на агрегате или подъем на движущийся агрегат! Этот запрет касается также агрегатов с подножками или платформами.

Примите к сведению, что подвозить людей на агрегате запрещено.
MD084

Опасности, связанные с защемлением всего тела в результате нахождения в зоне движения опускающихся частей агрегата!

Данная опасность связана с возможностью получения тяжелейших травм, влекущих за собой даже смерть.

• Запрещается находиться в зоне движения опускающихся частей агрегата!

• Удалите людей из зоны движения опускающихся частей агрегата, перед опусканием частей агрегата.

MD 086

Опасности, связанные с защемлением всего тела в результате вынужденного нахождения под поднятыми, незафиксированными частями агрегата!

Данная опасность связана с возможностью получения тяжелейших травм, влекущих за собой даже смерть.

Закрепите навесные части агрегата от самопроизвольного опускания, прежде чем вы войдете в опасную зону под ними.

Для этой цели используйте механическое опорное приспособление или гидравлическое стопорное устройство.
MD 089

Опасности, связанные с защемлением всего тела в результате нахождения под подвешенными грузами или поднятыми частями агрегата!

Данная опасность связана с возможностью получения тяжелейших травм, влекущих за собой даже смерть.

• Запрещается нахождение людей под подвешенными грузами или поднятыми частями агрегата.

• Соблюдайте достаточное безопасное расстояние до подвешенных грузов или поднятых частей агрегата.

• Следите за тем, чтобы люди соблюдали безопасное к подвешенным грузам или поднятым частям агрегата.
MD 095

Перед вводом агрегата в эксплуатацию обязательно прочитайте и соблюдайте указания данного руководства и правила техники безопасности!

Несоблюдение правил техники безопасности:

• может стать причиной возникновения угрозы для людей, а также окружающей среды и агрегата;

• может привести к утрате всех прав на возмещение убытков.

В отдельных случаях при несоблюдении правил техники безопасности могут возникнуть, например, следующие опасности:

• угроза для людей из-за незащищенных рабочих зон;

• отказ важных функций агрегата;

• невозможность использования предписанных методик технического обслуживания и ремонта;

• угроза для людей в результате механического и химического воздействия;

• угроза для окружающей среды в результате утечки гидравлической жидкости.

2.15 Работа с соблюдением техники безопасности

Помимо правил техники безопасности, содержащихся в настоящем руководстве, обязательными являются национальные и общепризнанные предписания по охране труда и предупреждению несчастных случаев.

Соблюдайте приведенные на предупреждающих знаках указания по предотвращению опасности.

При движении по улицам и дорогам общего пользования соблюдайте действующие нормативные правила дорожного движения.

2.16.1 Общие правила техники безопасности и предупреждения несчастных случаев

• Помимо этих указаний следует соблюдать общепринятые национальные правила техники безопасности и предупреждения несчастных случаев!

• Установленные на агрегате предупреждающие знаки и другие обозначения содержат важные указания по безопасной эксплуатации агрегата. Соблюдение этих указаний обеспечит вашу безопасность!

• Перед началом движения и работы убедитесь, что рядом нет посторонних! Следите за тем, чтобы всегда был достаточный обзор!

• Перевозка людей в кабине и на корпусе агрегата запрещается!

• Ваша манера вождения должна быть такой, чтобы вы всегда могли контролировать трактор с навешенными или прицепленными к нему агрегатами.

При этом следует учитывать ваши личные способности, состояние дорожного покрытия, условия движения, видимость, погодные условия, ходовые качества трактора, а также влияние на него навешенных или прицепленных агрегатов.

Прицепление и отцепление агрегата

• Разрешается прицеплять и транспортировать агрегат только трактором, имеющим соответствующие технические характеристики.

• При навешивании агрегатов на трехточечную гидравлическую навеску трактора категории навешивания трактора и агрегата обязательно должны совпадать!

• Сцепка агрегата должна выполняться в соответствии с указаниями и с использованием рекомендованного оборудования!

• При навешивании агрегатов на переднюю и/или заднюю навеску трактора не разрешается превышать:

о разрешенную общую массу трактора;

о допустимые нагрузки на оси трактора;

о допустимые нагрузки на шины трактора.

• Перед сцепкой или отцепкой агрегата зафиксируйте трактор и агрегат от непредвиденного откатывания.

• Людям запрещается находиться между агрегатом и трактором во время движения трактора к агрегату.

В случае, если к работе с агрегатом привлекаются

 • Перед транспортировкой все поворотные части агрегата приведите в транспортное положение!

• Перед транспортировкой все поворотные части агрегата фиксируйте в транспортном положении во избежание опасного изменения положения. Для этого используйте предусмотренные транспортные фиксаторы!

• Перед транспортировкой заблокируйте рычаг управления трехточечной гидравлической навеской трактора от непредвиденного поднятия или опускания навесного или прицепного сельскохозяйственного агрегата!

• Перед транспортировкой проверяйте, правильно ли установлена на агрегате вся необходимая транспортная оснастка, например освещение, предупреждающие устройства и защитные приспособления!

• Перед началом транспортировки обязательно визуально проверьте, зафиксированы ли крепежные пальцы верхних и нижних тяг пружинными фиксаторами против самоотвинчивания.

• Скорость движения должна соответствовать имеющимся условиям!

• Перед движением под уклон переключайтесь ни низшую передачу!

• Перед транспортировкой обязательно отключайте торможение одним колесом (блокируйте педали)!

2.16.2 Гидравлическая система

• Гидравлическая система находится под высоким давлением!

• Следите за правильностью подключения гидравлических шлангопроводов!

• При подключении гидравлических шлангопроводов следите за тем, чтобы гидросистемы трактора и агрегата не находились под давлением!

• Запрещено блокировать те элементы управления трактора, которые непосредственно обеспечивают гидравлический или электрический привод различных узлов, например, при складывании, поворачивании и смещении. Любое движение должно автоматически прерываться при опускании соответствующего элемента управления. Это не относится к движениям тех устройств, которые:

о работают непрерывно, или

о регулируются автоматически, или,

о в связи с особенностями функционирования, должны находиться в плавающем положении или под давлением.

• Перед началом работы с гидравлической системой: о установите агрегат на землю;

о сбросьте давление в гидравлической системе;

о заглушите двигатель трактора;

о установите в рабочее положение стояночный тормоз;
выньте ключ из замка зажигания.

Минимум один раз в год приглашайте компетентного специалиста для проверки эксплуатационной безопасности гидравлических шлангопроводов!

При повреждении и износе гидравлические шлангопроводы заменяйте! Применяйте только оригинальные AMAZONE гидравлические шлангопроводы!

Длительность эксплуатации гидравлических шлангопроводов не должна превышать шести лет, включая возможное время хранения на складе не более двух лет. Даже при правильном хранении и при допустимой нагрузке шланги и шланговые соединения подвергаются естественному износу, что ограничивает срок их хранения и использования. Можно установить длительность эксплуатации, руководствуясь собственным опытом, с обязательным учетом аварийного потенциала. Для шлангов и шлангопроводов из термопластов ориентировочные значения могут быть другими.

Никогда не пытайтесь закрывать рукой или пальцами негерметичные гидравлические шлангопроводы.

Жидкости, выходящие под высоким давлением (гидравлическая жидкость), могут проникнуть сквозь кожу и стать причиной тяжелых травм!

В случае получения травмы в результате контакта с гидравлической жидкостью следует незамедлительно обратиться к врачу. Имеется опасность заражения.

При поиске мест утечки, во избежание получения тяжелых травм, применяйте подходящие для этой цели вспомогательные средства.

2.16.3 Электрическая система

• Перед началом работы с электрической системой всегда отсоединяйте аккумулятор (отрицательный полюс)!

• Применяйте только рекомендуемые предохранители. При использовании слишком мощных предохранителей возможно повреждение электрической системы - опасность возгорания!

• Следите за правильным подключением аккумулятора: сначала - положительный, затем - отрицательный полюс! При отсоединении клемм сначала отсоединяйте отрицательный, затем - положительный полюс!

• На положительный полюс аккумулятора всегда устанавливайте соответствующую крышку. При замыкании на массу существует опасность взрыва!

• Опасность взрыва! Избегайте открытого пламени и искрения в непосредственной близости от аккумулятора!

• Сельскохозяйственный агрегат может оснащаться электронными компонентами и узлами, на работоспособность которых могут влиять электромагнитные излучения других устройств. Такое влияние может представлять угрозу для людей, если не будут соблюдены следующие правила техники безопасности:

о При установке дополнительных электрических приборов и/или компонентов на агрегат с подсоединением к бортовой сети пользователь должен проверить под собственную ответственность, не повредят ли эти приборы и/или компоненты электронную систему транспортного средства или других компонентов.

о Обратите внимание на то, чтобы дополнительно установленные электротехнические и электронные узлы соответствовали директиве по ЭМС 2004/108/ЕС в действующей редакции и на них была бы маркировка СЕ.

2.16.4 Эксплуатация вала отбора мощности



• Используйте только предписанные AMAZONEN-WERKE карданные валы, оснащенные специальными защитными приспособлениями!

• Соблюдайте указания руководства по эксплуатации производителя карданного вала!

• Защитная труба и защитный раструб карданного вала должны быть неповрежденными, защитный экран вала отбора мощности трактора и агрегата также должен быть установлен и находится в надлежащем состоянии!

• Запрещается работа с поврежденными защитными приспособлениями!

• Установку и снятие карданного вала допускается выполнять только при:

о выключенном вале отбора мощности; о выключенном двигателе трактора; о затянутом стояночном тормозе; о вынутом из замка зажигания ключе;

• Обращайте внимание на правильность монтажа и фиксации карданного вала!

• В случае использования широкоугольных карданных валов всегда устанавливайте широкоугольный шарнир в центре поворота между трактором и агрегатом!

• Зафиксируйте защитный кожух карданного вала против проворачивания с помощью фиксирующих цепей!

• Соблюдайте предписанное перекрывание труб на карданных валах в транспортировочном и рабочем положениях! (Соблюдайте указания руководства по эксплуатации карданного вала!)

• При прохождении поворотов учитывайте допустимый угол изгиба и вынос карданного вала!

• Перед включением вала отбора мощности проверяйте, соответствует ли выбранная частота вращения вала отбора мощности допустимой частоте вращения приводного вала агрегата.

• Перед включением вала отбора мощности удалите людей из опасной зоны агрегата.

• При работах с валом отбора мощности никто не должен находиться в зоне вращающегося вала отбора мощности или карданного вала.

• Никогда не включайте вал отбора мощности при выключенном двигателе трактора!

• Всегда отключайте вал отбора мощности, если он не используется или если возникает слишком большой угол изгиба!

• Предупреждение! После выключения вала отбора мощности существует опасность травмирования вращающимися по инерции частями агрегата!

Не подходите слишком близко к агрегату в течение некоторого времени! Возобновить работу с агрегатом можно будет только после окончательной остановки всех его частей!

2.16.5 Прицепные машины

• Учитывайте допустимые варианты комбинации тяговосцепных устройств трактора и машины!

Создавайте только допустимые комбинации транспортных средств (трактор и прицепной машина).

• При одноосных машинах соблюдайте максимально допустимую опорную нагрузку трактора на прицепное устройство!

• Обращайте внимание на достаточную управляемость и эффективность торможения трактора!

Навесные и прицепные машины влияют на динамические характеристики трактора, а также на управляемость и эффективность торможения; в особенности это относится к одноосным машинам с опорной нагрузкой на трактор!

• Регулировка высоты тягового дышла для тяговой серьги с опорной нагрузкой должна выполняться только в специализированных мастерских!

• Машины без тормозной системы:

Соблюдайте национальные предписания для машин без тормозной системы.

2.16.8 Эксплуатация сеялок
• Соблюдайте разрешенные заправочные объемы семенного бункера (см. вместимость семенного бункера)!

• На платформу заходите только для загрузки семенного бункера!

Во время эксплуатации запрещается находиться на агрегате!

• При регулировке нормы высева будьте внимательны. Вращающиеся и вибрирующие части агрегата опасны!

• При транспортировке по дорогам общего пользования необходимо снимать диски маркеров довсходовой маркировки!

• Запрещается класть какие-либо предметы в семенной бункер!

• Маркеры в транспортном положении необходимо блокировать (обусловлено конструкцией)!

2.16.9 Техническое обслуживание, планово-предупредительный ремонт и уход

• Работы по техническому обслуживанию, ремонту и чистке необходимо производить только при:

о выключенном приводе;

о заглушенном двигателе трактора;

о вынутом из замка зажигания ключе.

о отсоединенном от бортового компьютера штекере

агрегата.

• Регулярно проверяйте плотность посадки гаек и болтов и при необходимости подтягивайте их!

• Перед выполнением чистки, технического обслуживания и ремонта агрегата зафиксируйте поднятый агрегат или части агрегата против непредвиденного опускания!

• При замене рабочих инструментов агрегата посредством резки используйте подходящий инструмент и рукавицы!

• Масла, смазки и фильтры утилизируйте надлежащим образом!

• При выполнении электросварочных работ на тракторе и навесных/прицепных агрегатах отсоедините кабель от генератора и аккумулятора!

• Запасные части должны отвечать установленным техническим требованиям AMAZONEN-WERKE! Это возможно только при использовании оригинальных запасных частей AMAZONE!

ПРЕДУПРЕЖДЕНИЕ

Возникает опасность аварии, если используется трактор недостаточного размера, а тормозная система агрегата не подключена к трактору и не заполнена!
• Перед погрузкой или выгрузкой агрегата с транспортного средства надлежащим образом прицепите агрегат к трактору!

• Агрегат разрешается выгружать и перегружать, агрегатировать и транспортировать при помощи только такого трактора, который соответствует мощностным характеристикам!

Пневматическая тормозная система

• При навешенном агрегате начинать движение разрешается только тогда, когда манометр на тракторе показывает 5,0 бар!
Перед погрузкой или выгрузкой агрегата с транспортного средства подсоедините его к подходящему трактору.

Погрузка:

Для выполнения погрузки требуется помощник.

Надлежащим образом зафиксируйте агрегат. Затяните стояночный тормоз.

После этого отсоедините трактор от агрегата.

Выгрузка:

Снимите транспортировочные фиксаторы.

Для выполнения разгрузки требуется помощник.

После выгрузки поставьте агрегат на прочную поверхность и отсоедините трактор.

4 Описание продукции

4.1 Обзор узлов

Рис. 2
Агрегат в рабочем положении

(1) Долотообразный сошник

(2) Опорные ролики

(3) Рама сошника

(4) Направляющие шланги для подачи посевного материала

(5) Распределитель посевного материала

(6) Распределитель удобрения (опция)

(7) Семенной бункер и бункер для удобрения (опция)

(8) Опора

(9) Дышло с тягово-сцепным устройством

(10) Держатель шлангов

(11) Бак для гидравлической жидкости с фильтром и редукционным клапаном

4.3 Обзор проводов питания между трактором и агрегатом

4.7 Фирменная табличка и знак СЕ

Фирменная табличка машины

Фирменная табличка и знак СЕ содержат следующую информацию:

4.8 Технические характеристики

4.8.1 Полезная нагрузка

Максимальная полезная нагрузка = Допустимый технический вес машины  - Порожний вес


5 Конструкция и функционирование
Следующая глава содержит информацию о конструкции агрегата и функциях отдельных деталей.

5.1 Принцип действия

Рис. 8
Агрегат DMC позволяет выполнять прямой высев через долотообразные сошники без предварительной обработки почвы.

Одновременно с этим возможно внесение удобрения (опция).

Посевной материал перевозится в семенном бункере. Для возможности одновременного высева посевного материала и внесения удобрения бункер разделен перегородкой.

Из дозаторов установленное количество семян/удобрения попадает в воздушный поток, создаваемый вентилятором.

Воздушный поток транспортирует посевной материал/удобрение к распределительной головке, которая равномерно подает семена/удобрение на долотообразные сошники.

Заделка семян осуществляется выравнивателем типа "Exakt". Маркеры производят маркировку почвы для прохождения трактора после разворота.

5.2 Гидравлические соединения

• Все гидравлические шлангопроводы имеют держатели.

На держателях имеется цветовая маркировка с цифровым обозначением или буквой, чтобы обеспечить правильное соотнесение гидравлических функций к напорной магистрали блока управления трактором!

ПРЕДУПРЕЖДЕНИЕ

Опасность, связанная с защемлением, разрезанием, захватыванием, затягиванием и ударами в результате нарушения функционирования гидравлической системы из-за неправильного подсоединений гидравлических шлангопроводов!

При подсоединении гидравлических шлангопроводов обращайте внимание на цветную маркировку гидравлических муфт.
• Контролируйте совместимость гидравлических жидкостей, прежде чем подсоединить сельскохозяйственный агрегат к гидравлической системе трактора.

Не смешивайте минеральные и биожидкости!

• Обращайте внимание на то, что максимально допустимое давление гидравлической жидкости составляет 200 бар.

• Подсоединяйте только гидравлические соединители без следов загрязнений.

• Выполняйте гидравлические соединения до ощутимой фиксации.

• Проверяйте места подсоединений гидравлических шлангопроводов на правильность и герметичность посадки.

1. Установите блок управления трактора в плавающее положение (нейтральное положение).

2. Почистите места гидравлических соединений перед подключением.

3. Подсоедините гидравлический(-ие) шлангопровод(-ы) к блоку(-ам) управления трактором.


5.2.2 Демонтаж гидравлических шлангопроводов

1. Установите блок управления трактора в плавающее положение (нейтральное положение).

2. Выполните демонтаж гидравлических соединений.

3. Зафиксируйте гидравлические штекеры в стояночных муфтах.

5.3 Бортовая гидросистема (опция)

Бортовая гидросистема приводится в действие гидравлическим насадным насосом и приводит в действие вентилятор.

Съемный гидравлический насос

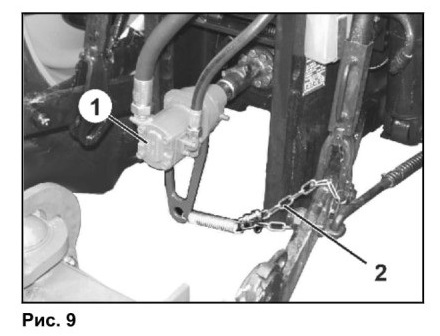

Подсоедините съемный гидравлический насос (Рис. 10/1):

1. Очистите и смажьте конец вала отбора мощности трактора.

2. Насадите съемный гидравлический насос на конец вала отбора мощности и в зависимости от конструкции зафиксируйте штифтом.

3. Подвесьте съемный гидравлический насос на цепь (Рис. 10/2) для предотвращения его падения!

4. Проверьте работу съемного гидравлического насоса! Убедитесь, что гидравлические шланги имеют достаточную длину во всех рабочих положениях, не трутся о посторонние предметы и не цепляются или перегибаются.
ПРЕДУПРЕЖДЕНИЕ

Соблюдайте максимально допустимую скорость вращения вала отбора мощности 1000 об/мин!
ПРЕДУПРЕЖДЕНИЕ

Во избежание повреждений вала отбора мощности выполняйте подсоединение только при низкой частоте вращения двигателя трактора!

Бак с гидр, жидкостью

(1) Всасывающий шланг к насосу

(2) Масляный фильтр с индикатором загрязнения

Всасывающую линию насоса перед первым вводом в эксплуатацию заполнить маслом!

(3) Бак с гидр, жидкостью

(4) Сливной винт
Масляный радиатор

На вентиляторе находится радиатор для охлаждения системы подачи жидкости к вентилятору.

5.4 Двухмагистральная рабочая тормозная система

Соблюдение графика технического обслуживания является необходимым условием для надлежащего функционирования двухмагистральной рабочей тормозной системы.

5.4.2 Отсоединение магистрали торможения и питающей магистрали



ПРЕДУПРЕЖДЕНИЕ

Опасность, связанная с защемлением, разрезанием, захватыванием, затягиванием и ударами в результате неожиданного движения агрегата при отпущенном рабочем тормозе!

Сначала всегда отсоединяется соединительная головка питающей магистрали (красная), а затем соединительная головка тормозной магистрали (желтая).

Рабочий тормоз приходит в положение торможения только тогда, когда отсоединена красная соединительная головка.

Обязательно соблюдайте эту последовательность, в противном случае рабочая тормозная система отпустит, и с/х агрегат без тормоза может прийти в движение.
При отсоединении или отрыве агрегата из питающей магистрали по направлению к тормозному клапану начинает выходить воздух. Тормозной клапан автоматически переключается и активизирует рабочую тормозную систему в зависимости от автоматической регулировки тормозного усилия.
1. Зафиксируйте агрегат против непредвиденного откатывания. Для этой цели используйте стояночный тормоз и/или противооткатные упоры.

2. Отсоедините соединительную головку питающей магистрали (красная).

3. Отсоедините соединительную головку тормозной магистрали (желтая).

4. Зафиксируйте соединительные головки в держателях соединительных головок.

5. Закройте крышки соединительных головок на тракторе.

5.4.3 Стояночный тормоз
Затянутый стояночный тормоз предотвращает непредвиденное откатывание отцепленного агрегата. Активизация стояночного тормоза осуществляется путем поворачивания рукоятки с помощью шпинделя и троса.

(1) Рукоятка

(2) Направление вращения для установки стояночного тормоза в рабочее положение

(3) Направление вращения для отпускания стояночного тормоза

(4) Тросовая тяга


Отпускание стояночного тормоза

Следите за тем, чтобы трос не касался других деталей и не тёрся о них.

При отпущенном стояночном тормозе трос должен слегка провисать.
Вращайте рукоятку в направлении против часовой стрелки до тех пор, пока не ослабнет трос.

-> Ограничительный тормоз отпущен.



Установка стояночного тормоза в рабочее положение

Если ход натяжения шпинделя оказывается недостаточным, отрегулируйте стояночный тормоз.
Вращайте рукоятку в направлении по часовой стрелке и установите ограничительный тормоз с помощью тросовой тяги в рабочее положение (усилие затягивания стояночного тормоза составляет прим. 40 кг усилия, прилагаемого рукой).

5.5 Гидравлическая рабочая тормозная система
Для регулировки гидравлической рабочей тормозной системы трактор должен обладать гидравлическим тормозным устройством.

5.5.1 Подсоединение гидравлической рабочей тормозной системы
Подсоединяйте только гидравлические муфты без следов загрязнений.
1. Снимите защитные крышки.

2. Очистите, при необходимости, гидравлический соединитель и гнездо под гидравлический соединитель.

3. Соедините гидравлический соединитель на тракторе с гнездом под гидравлический соединитель на агрегате.

4. Затяните вручную гидравлическое резьбовое соединение (при наличии).

5.5.2 Отсоединение гидравлической рабочей тормозной системы

1. Ослабьте гидравлическое резьбовое соединение (при наличии).

2. Закройте гидравлические соединители и гнезда под гидравлические соединители пылезащитными крышками во избежание их загрязнения.

3. Уберите гидравлический шланг в предназначенное для него место.


5.5.3 Аварийный тормоз

В случае отцепления агрегата от трактора во время движения срабатывает аварийный тормоз агрегата.

(1) Трос стояночного тормоза

(2) Тормозной клапан с гидроаккумулятором

(3) Ручной насос для снятия нагрузки с тормоза

(A) Тормоз отпущен

(B) Тормоз активизирован
ОПАСНОСТЬ

Перед началом движения установите тормоз в рабочее положение.

Для этого:

1. Надёжно закрепите на тракторе трос стояночного тормоза.

2. Приведите в действие тормоз трактора при работающем двигателе и активизированном гидравлическом тормозе.

-> Гидроаккумулятор аварийного тормоза заряжается.
ОПАСНОСТЬ

Опасность аварии из-за неисправного тормоза!

После вытягивания пружинного зажима (напр., при ослаблении аварийного тормоза) необходимо обязательно установить пружинный зажим в тормозной клапан с той же стороны (Рис. 20). Иначе тормоз не будет функционировать.

После того как пружинный зажим снова установлен, произведите проверку рабочего и аварийного тормоза.
При отсоединенном агрегате гидравлическая жидкость подается из ресивера

• в тормозную систему и тормозит агрегат, или

• в шлангопровод, ведущий к трактору, и затрудняет подключение тормозной магистрали к трактору.

В этих случаях для снятия давления используется ручной насос на тормозном клапане.



5.6 Предохранительная цепь для агрегатов без тормозной системы

В зависимости от требований в конкретной стране агрегаты без тормозной системы / с однопроводной тормозной системой оснащаются предохранительной цепью.
Перед поездкой требуется надлежащим образом закрепить предохранительную цепь в соответствующем месте трактора.

5.7 Защита от несанкционированного использования

Устройство блокировки для сцепной петли, сцепного шара или поперечины нижних тяг предотвращает несанкционированное использование машины.

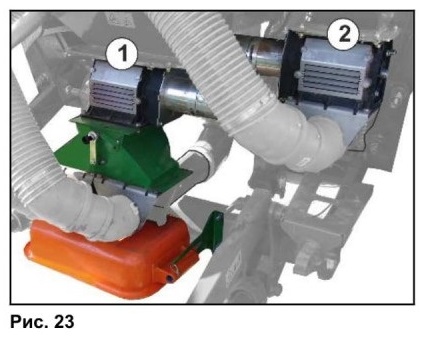

5.9 Дозатор



(1) Дозатор посевного материала

(2) Дозатор удобрений, опция

Посевной материал дозируется в дозаторе с помощью дозирующей катушки.

Дозирующая катушка приводится в движение электродвигателем.

Как только агрегат на краю поля выходит из рабочего положения или агрегат выключается, происходит выключение электродвигателя и дозирующая катушка останавливается.
Частота вращения дозирующей катушки

• определяется посредством калибровки нормы внесения

• определяет норму внесения.

Чем выше частота вращения электродвигателя, тем больше норма внесения при неизменной рабочей скорости.

• автоматически адаптируется при изменении рабочей скорости.

5.9.1 Дозирующие катушки

Дозатор посевного материала оснащен сменной дозирующей катушкой. Выбор дозирующей катушки зависит от:

• вида посевного материала

• нормы внесения

Таблица дозирующих катушек с рисунками

На выбор предлагаются дозирующие катушки разного объема.

С помощью следующих таблиц можно определить, какая дозирующая катушка необходима вам в зависимости от посевного материала или удобрения и нормы высева, см. с.115.

Если дозируемый материал не указан, выберите дозирующую катушку для материала с аналогичным размером зерна.

5.11 Внесение удобрений (опция)

Распределение семя- Распределение удобрения

Междурядия 18,75 см / Primera DMC 4500:

содержание      ..      1       2         ..

///////////////////////////////////////
