Комбайн зерноуборочный самоходный «ЛИДА-1300». Руководство

Уборочный материал в зерновом бункере через горизонтальный поперечный

шнек направляется к выгрузному шнеку с целью обеспечения высокой

интенсивности разгрузки при малых затратах времени (1,6 мин.) на разгрузку.

Поворот выгрузного шнека осуществляется гидроцилиндром, управляемым с

пульта комбайнером, угол поворота 107°, что обеспечивает оптимальные условия

обзора во время операции разгрузки бункера.

1.1.5 Средства измерения, инструмент и принадлежности

1.1.5.1 Бортовой компьютер

Комбайн

«Лида-1300» и все его модификации оснащены бортовым

компьютером, позволяющим контролировать все жизненные системы комбайна. В

памяти компьютера заложены такие данные, как

минимальная частота вращения

- зернового элеватора,

- колосового элеватора,

- соломотряса,

- двигателя,

- вентилятора,

- верхнего вала наклонной камеры,

- сепарирующенго барабана,

- соломоизмельчителя;

максимально допустимое значение потерь за соломотрясом и очисткой.

При нарушении установленных режимов на дисплее компьютера отразится

информация о проблемном участке либо в цифровом выражении (при отклонении

от установленной частоты вращения), либо в процентном

- графическом

выражении (при росте величины потерь). Более подробную информацию см. в РЭ

компьютера.

1.1.5.2 Настроечная линейка

Для установки требуемой величины открытия жалюзийных решет (выбирается

по таблице 10 для соответствующей

культуры), а также для регулирования

установки подбарабанья используется

настроечная линейка рис. 1.6. Линейка

укладывается в ящик с ЗиПом.

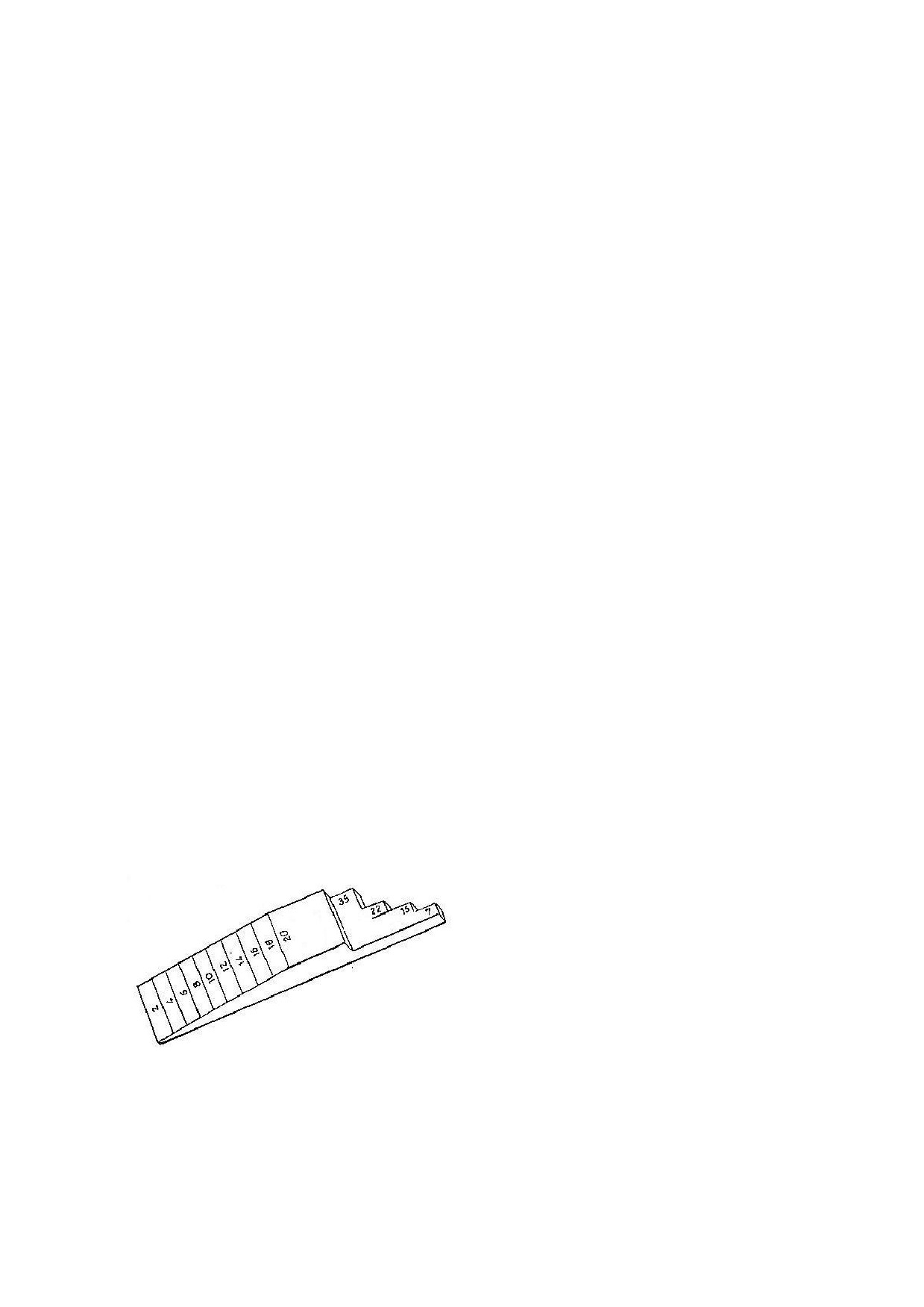

Рис. 1.6 Настроечная линейка

1.1.5.3 Съемное устройство для вариаторов

Для демонтажа вариаторов молотильного и направляющего барабанов

используется съемное устройство см. рис. 1.7.

1 - стержень

2 - поперечина

3 - шпиндель

4 - перемычка

5 - шпиндель

6 - болт М16х1.5х130-10.9

7 - гайка шестигранная М16-8

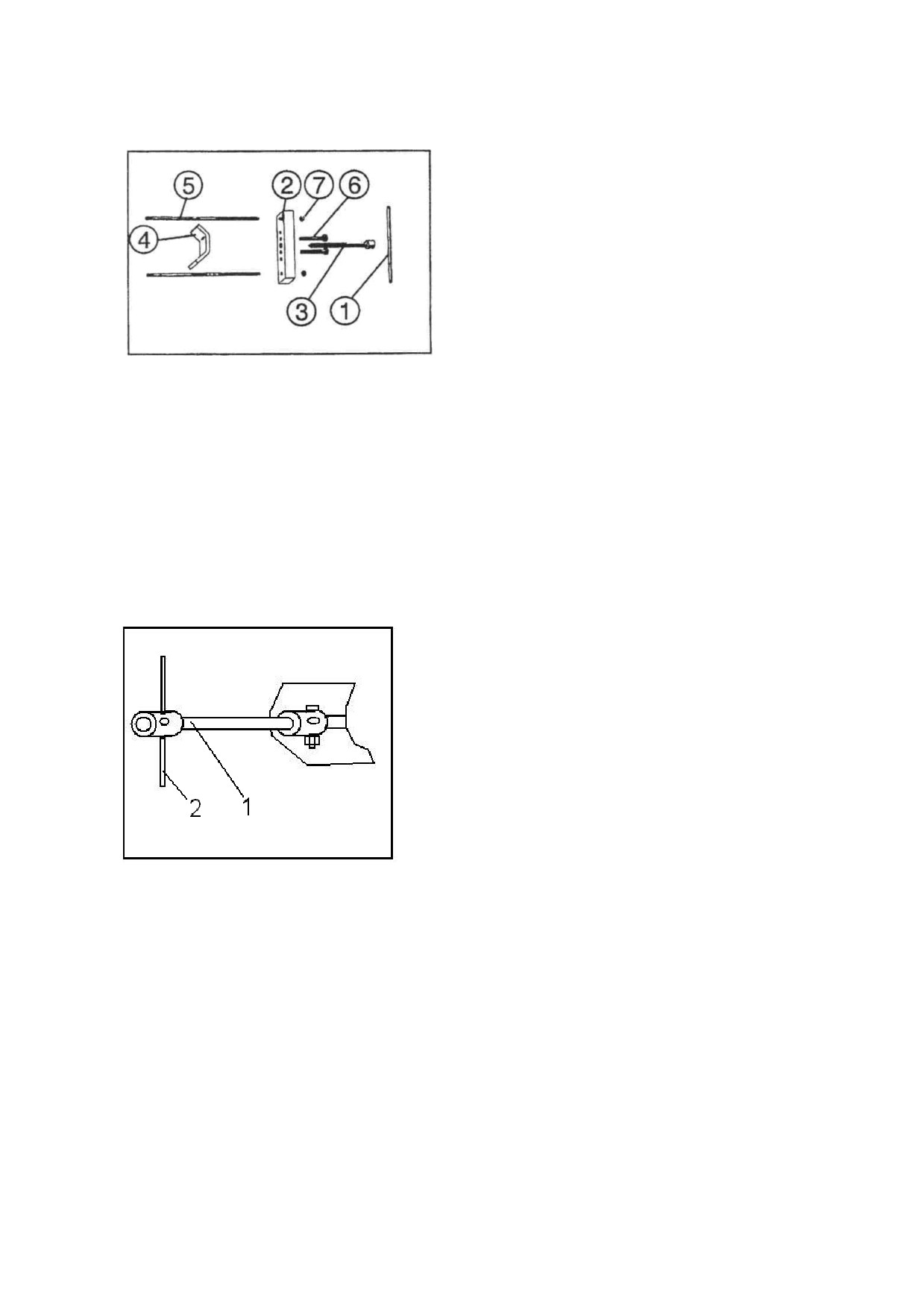

Рис. 1.7 Съемное устройство для вариаторов

Особую осторожность следует соблюдать при работе с пружинным

вариатором молотильного барабана. Пружина имеет высокое

предварительное сжатие. При несоблюдении техники безопасности

существует опасность травмирования!

Съемное устройство укладывается в ящик с ЗИПом.

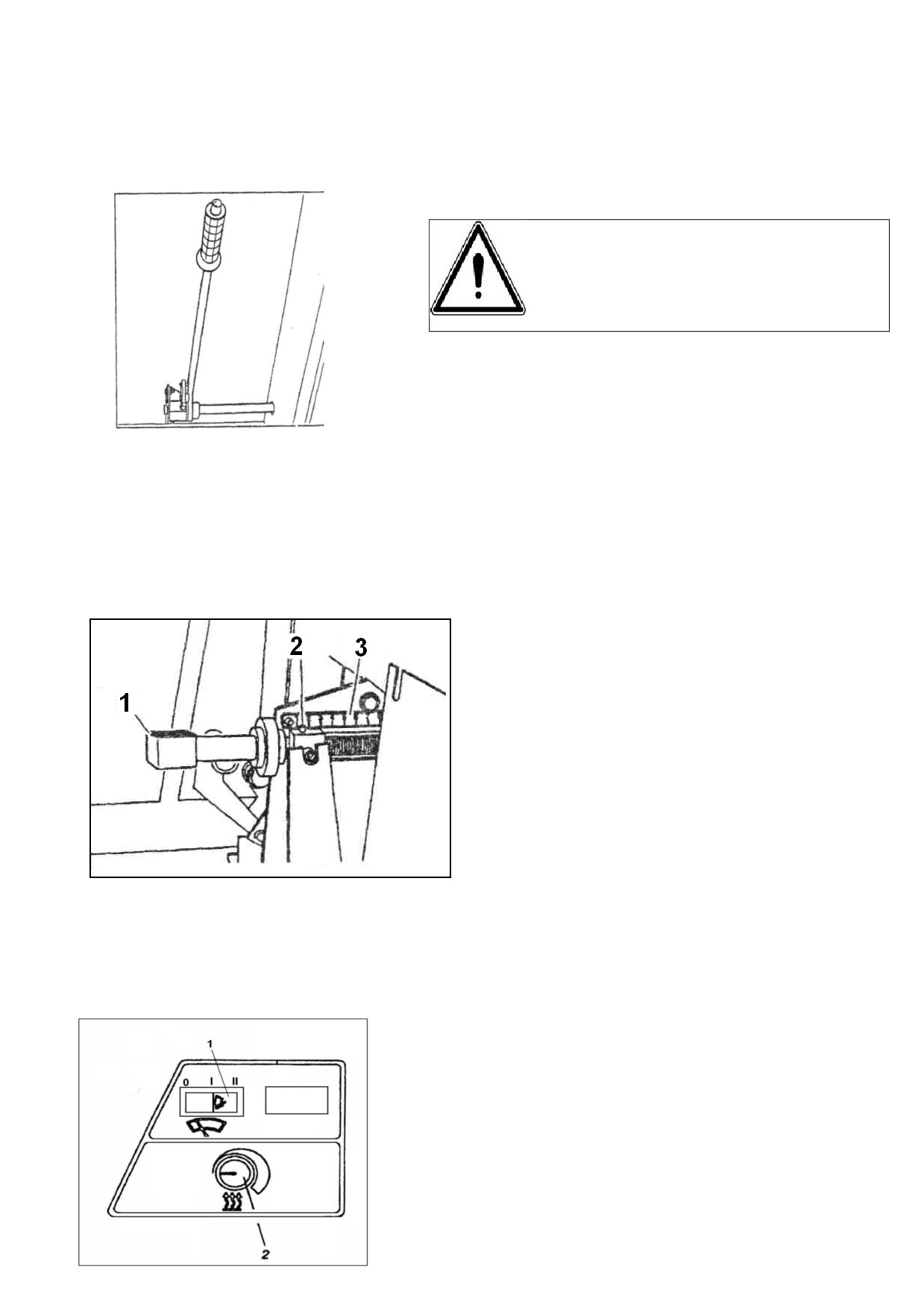

1.1.5.4 Ключ

Для проворота молотильного барабана в ручном режиме (при его забивании

или техническом обслуживании) используется специальный ключ см. рис. 1.8,

один конец которого одевается на свободный конец вала молотильного барабана,

фиксируется через сквозное отверстие болтом, во

второй вставляют вороток и проворачивают

барабан. Следите за тем, чтобы при окончании

работ

представленное

устройство

было

демонтировано, во избежание травм при запуске

двигателя комбайна.

ключ

вороток

Рис. 1.8 Ключ для проворота молотильного

барабана

1.1.6 Маркировка, пломбирование, упаковка

Комбайн

«Лида-1300» и его модификации поставляется потребителю в

собранном виде. Вместе с комбайном поставляется комплект ЗиП, перечень

которого указан в паспорте на комбайн. Запчасти и принадлежности укладываются

в специальный деревянный ящик, накрываются полиэтиленовой пленкой,

закрываются крышкой и пломбируются по двум сторонам. При получении

комбайна со склада завода-изготовителя непосредственно потребителем сверка

комплектности производится на месте.

При отправке продукции железнодорожным и автомобильным транспортом

дополнительно пломбируется дверь кабины, крышки бункера, облицовка (слева и

справа).

Комбайн

маркируется

табличкой

маркировочной с левой стороны на

платформе кабины см. рис.

1.9. На

табличке указывается модель комбайна,

год выпуска, логотип завода-изготовителя

и номер действующих технических

условий.

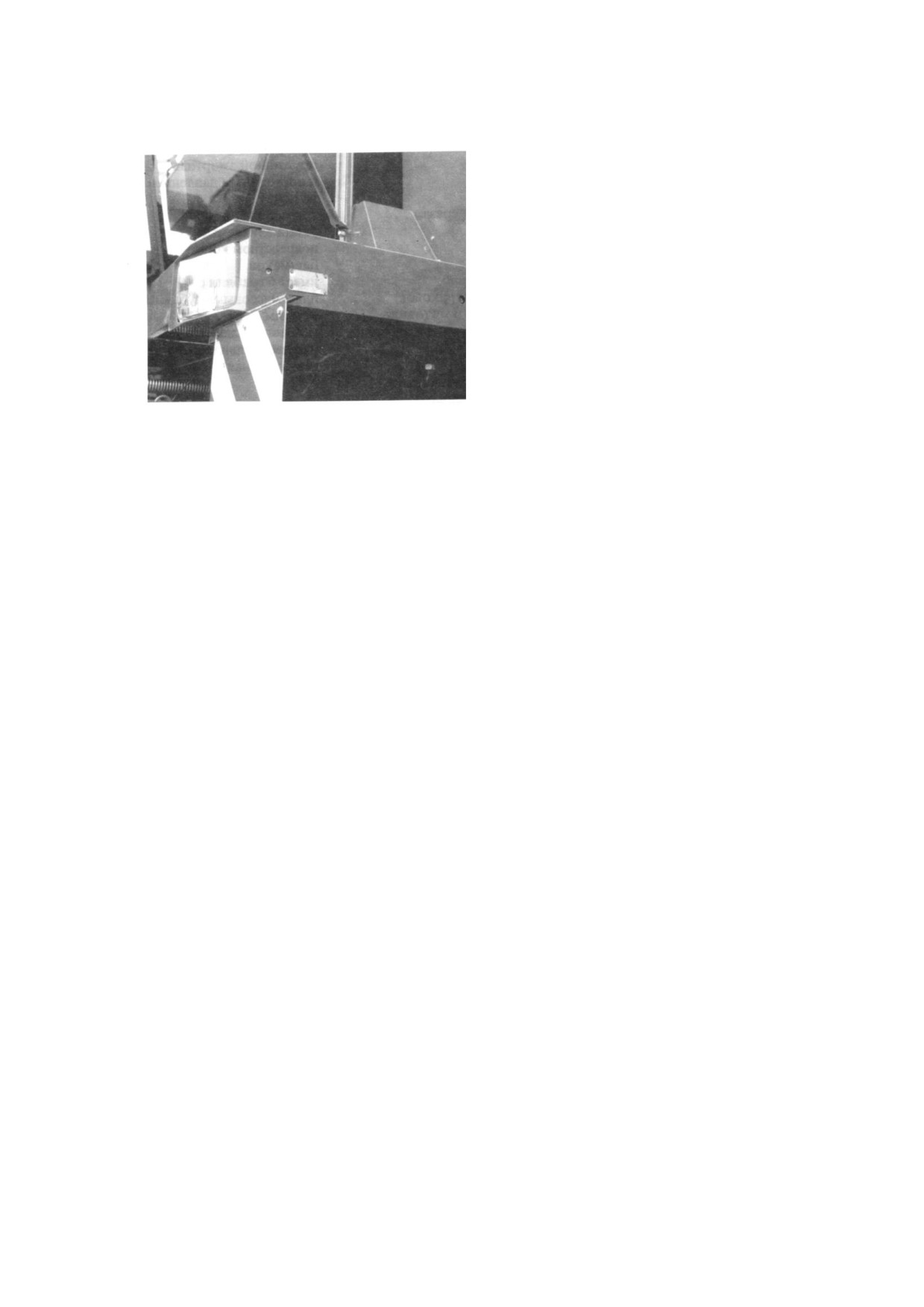

Рис. 1.9 Табличка маркировочная.

Номер двигателя указан на специальной табличке производителем.

Дополнительно маркируется:

- порядковый номер трансмиссии (ведущего моста),

- наклонной камеры,

- жатки - на корпусе,

- тележки транспортной - на раме.

Все вышеуказанные данные прописываются на второй странице паспорта

комбайна при отпуске со склада готовой продукции.

1.2 Описание и работа составных частей комбайна

1.2.1 Кабина, органы управления и приборы

1.2.1.1 Кабина

На комбайне установлена одноместная кабина повышенной комфортности с

панорамным остеклением, регулируемым сидением, устройством для

нормализации микроклимата (кондиционером), потолочным светильником.

Регулируемая рулевая колонка и сидение обеспечивают удобную работу

комбайнера.

1.2.1.2 Пульт управления

На пульте управления расположены органы управления: рычаг переключения

передач 2, рычаг управления с кнопочными выключателями 1 см. рис. 1.10 и

сигнализаторы.

Рычаг переключения передач

В зависимости от модификации комбайнов существуют две схемы

переключения. Для моделей «Лида-1300, -06» согласно рис. 1.12, для остальных

моделей - согласно рис. 1.11.

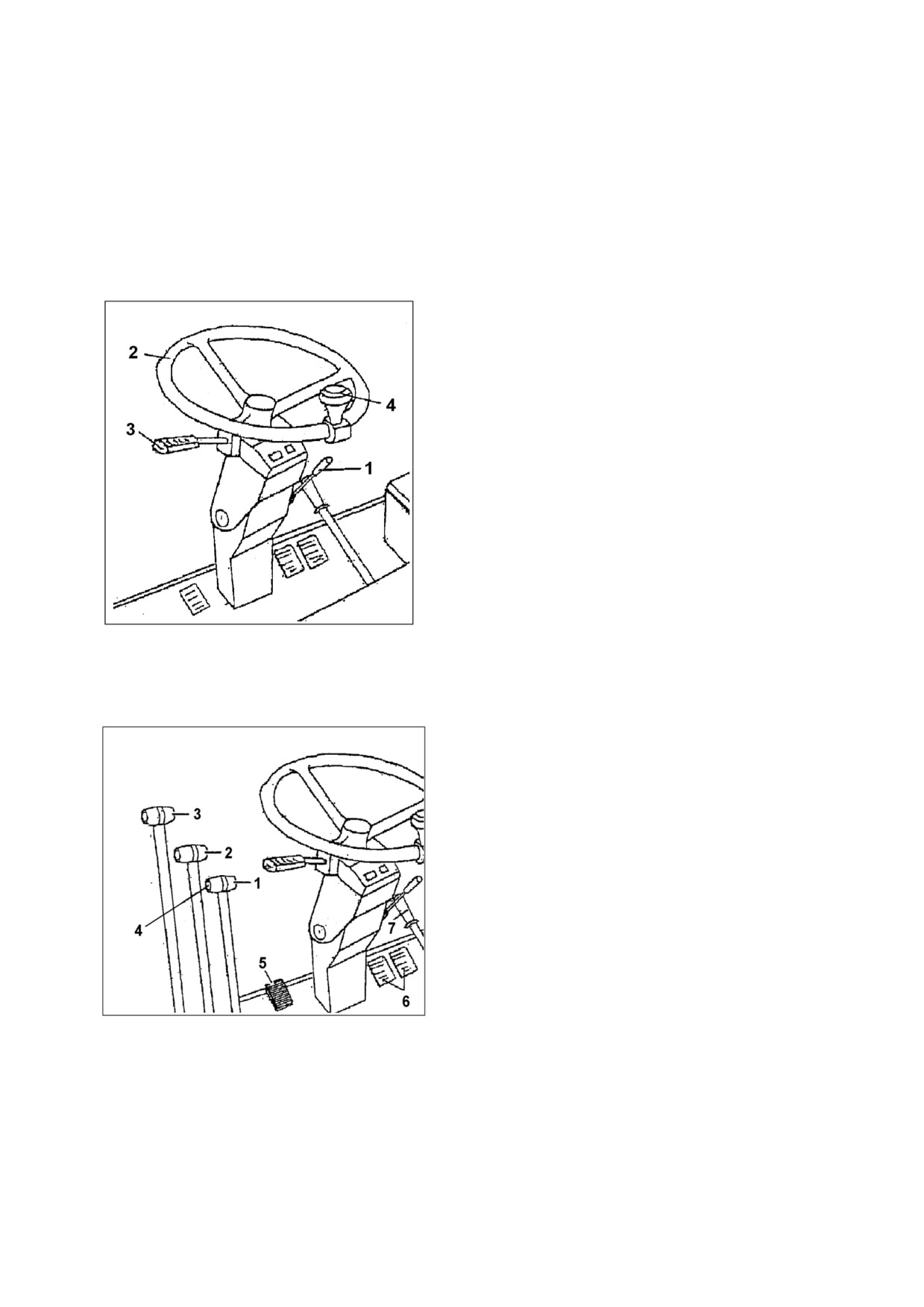

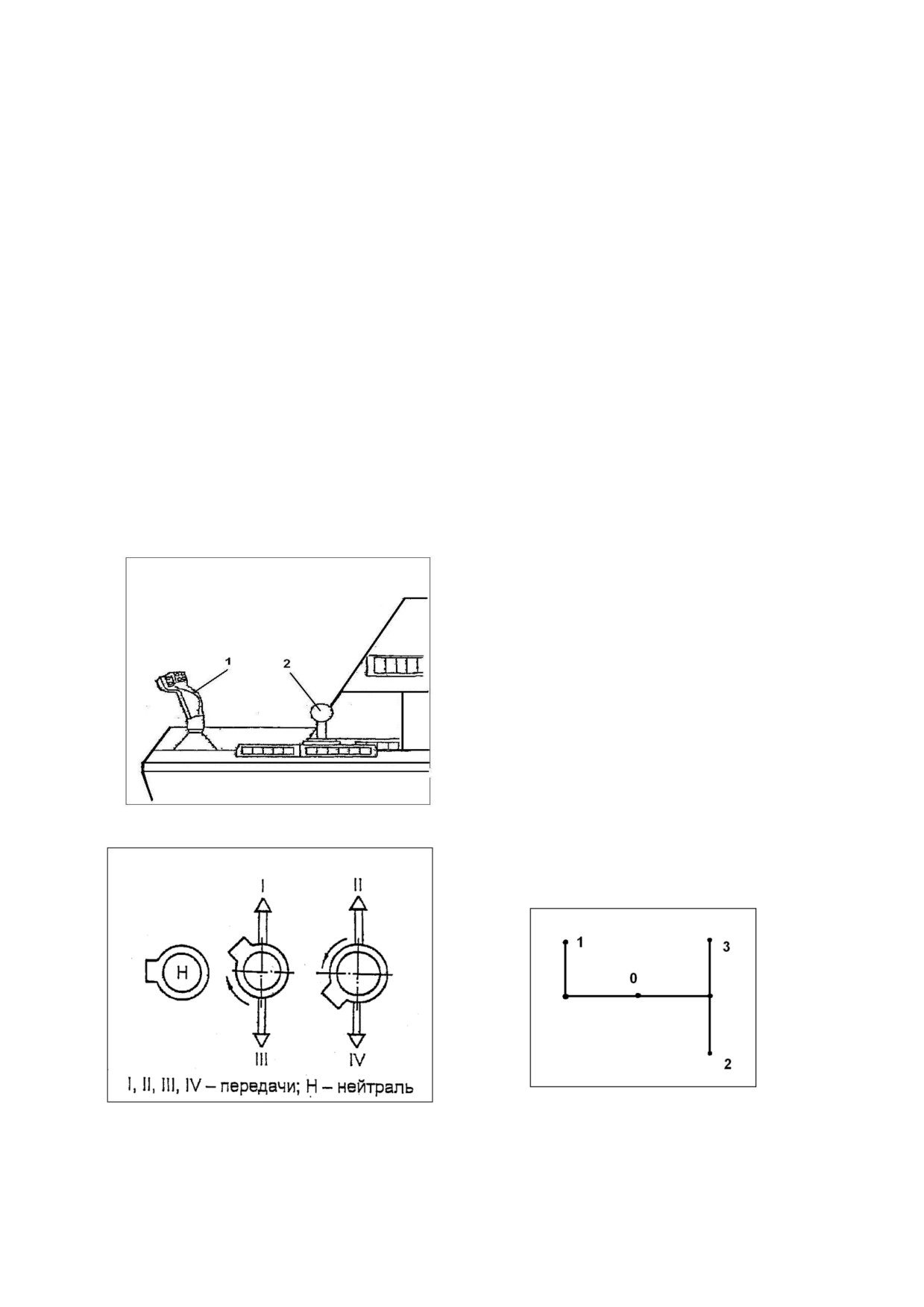

Рис. 1.10 Пульт управления

Рис. 1.11 Схема переключения передач

Рис. 1.12 Схема переключения пере-

дач комб. «Лида-1300-01,-02,-03,-04,-05»

дач комб. «Лида-1300,-06»

С помощью рычага переключения передач 2 возможно выбирать четыре (три)

ступени коробки передач.

1, 2 - для движения по полю

3, 4 - для движения по дорогам.

Включение передач разрешается осуществлять только при

остановке комбайна (рычаги управления должны быть в нулевом

(нейтральном ) положении).

Свободное переключение передач обеспечивается при совпадении зубьев со

впадинами на переключаемых шестернях коробки. В случае заедания необходимо

снизить обороты двигателя до 1000 - 1200 об/мин. и при помощи рукоятки 1 рис.

1.10, соблюдая ТБ,

(возможно незначительное перемещение комбайна) слегка

провернуть гидромотором первичный вал коробки передач до совпадения зубьев и

впадин шестерен и произвести повторное включение передачи, возвратив рукоятку

управления 1 в нейтральное положение.

Для комбайнов моделей «Лида-1300-01,-02,03,04,05 при включении передач

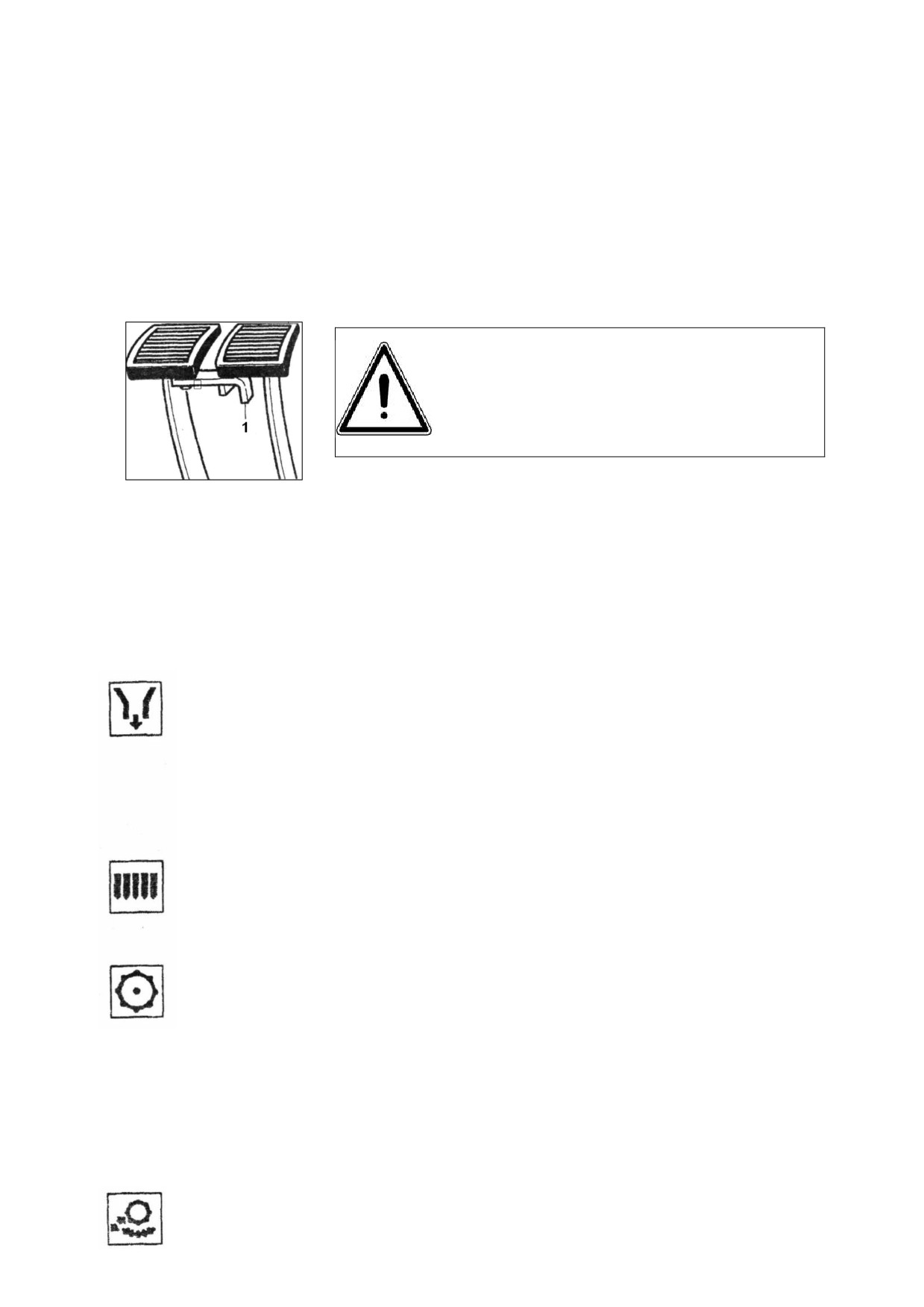

необходимо выжимать педаль механизма блокировки 5 рис. 1.20. Для исключения

случайного включения передачи необходимо контролировать перевод рычага 2

рис. 1.10 в нейтральное положение, для чего после выключения передачи (рычаг

выведен в вертикальное положение) нажать на него сверху вниз, обеспечив

поворот в положение Н.

Рычаг управления

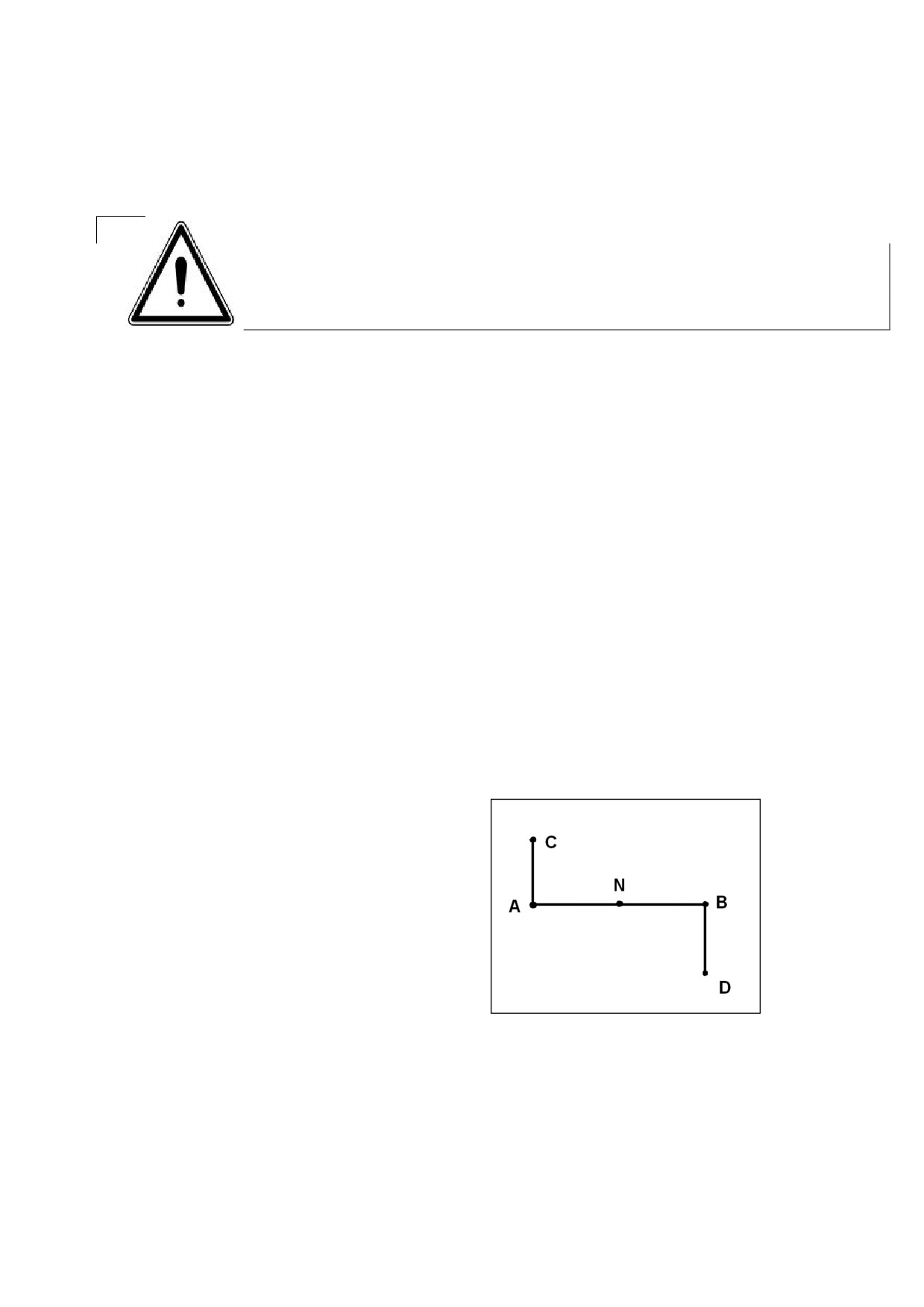

Перемещение рычага управления (джойстика) осуществляется согласно схемы

рис. 1.13

N - точка нейтрали

А - крайняя левая точка

В - крайняя правая точка

С - точка max движения вперед

D - точка max движения назад

Рис. 1.13 Схема управления движением

Для приведения комбайна в движение вперед необходимо вывести джойстик 1

рис. 1.14 в точку А и двигать вперед в точку С.

Для приведения комбайна в движение назад

необходимо вывести джойстик в точку В и

двигать назад в точку D.

Для изменения направления движения,

например из движения вперед на задний ход

необходимо вывести джойстик из точки С в В и

двигать назад в точку D.

Для изменения направления движения с

заднего хода на движение вперед необходимо

вывести джойстик из точки D в А и двигать

вперед в точку С.

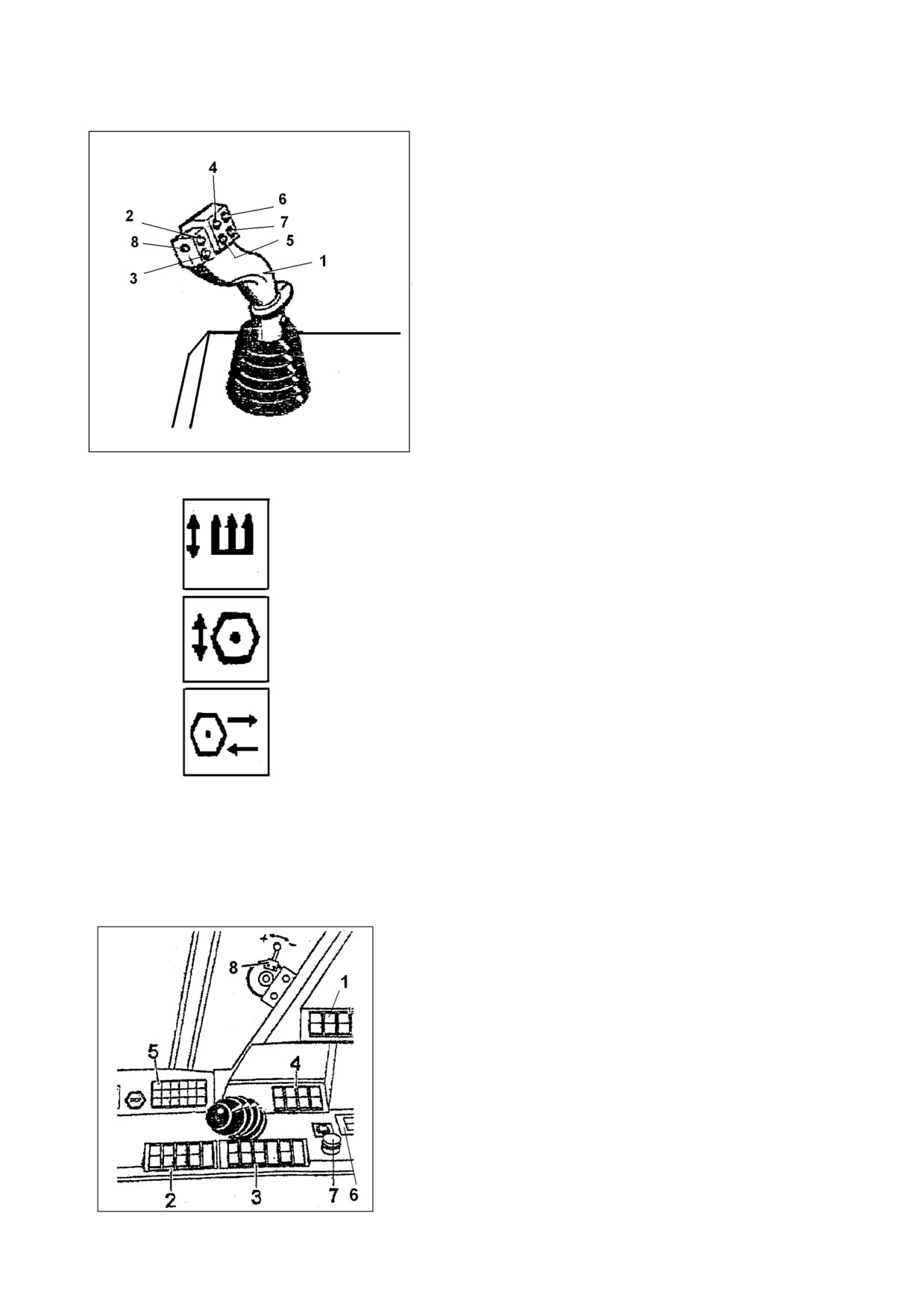

Рис. 1.14 Рычаг управления

с кнопочными выключателями

2 (S11.1) - кнопочный выключатель для подъема наклонной

камеры

(S11.2)

- кнопочный выключатель для опускания

наклонной камеры

4 (S12.1) - кнопочный выключатель для подъема мотовила

5 (S12.2) - кнопочный выключатель для опускания мотовила

6 (S13.1) - кнопочный выключатель для подачи мотовила

вперед

7 (S13.2) - кнопочный выключатель для подачи мотовила

8 - без функции

1.2.1.3 Блоки индикации и сигнализаторов

На пульте управления комбайном расположены блоки управления, сигнализации, и

прочие элементы управления см. рис. 1.15.

Рис. 1.15 Блок индикации

- электрооборудование комбайна, пусковое

устройство двигателя, штепсельная розетка для

переносной лампы Х60

- функции разгрузки бункера, регулировки

частоты вращения, выключатель максимального

тока F7

3 - реверсирование жатки, рабочие функции жатки,

молотилки, соломоизмельчителя

- сигнализаторы соломоизмельчителя, привод муфт, привода рапсовых

делителей

5 - индикационный блок

6 - условия пуска двигателя

7 - аварийный кнопочный выключатель

8 - рычаг ручного управления акселератором.

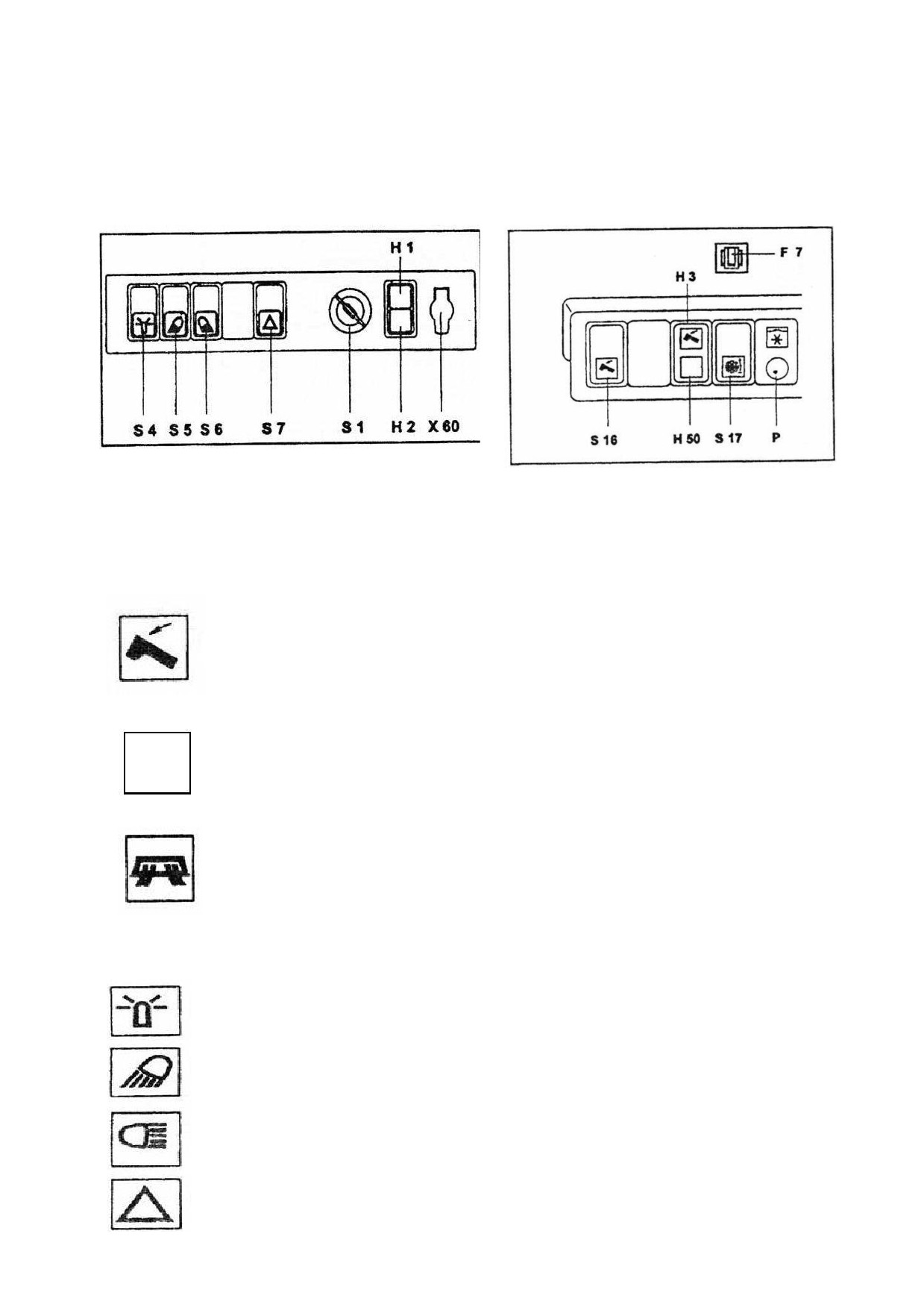

Рис. 1.16*4.7 Электрооборудование

Рис. 1.17*4.8 Сигнализаторы

Сигнализаторы

Н1 - сигнализатор рабочего состояния («поле» - желтый цвет)

Н2 - сигнализатор для разогрева (положение II - зеленый цвет)

Н3 - сигнализатор для выгрузной трубы

(выдвинутая труба - красный цвет)

Н50 - сигнализатор расцепителя максимального тока F7

(расцепитель сработал - оранжевый цвет)

La-SRA - сигнализатор для соломоизмельчителя

(оранжевый цвет)

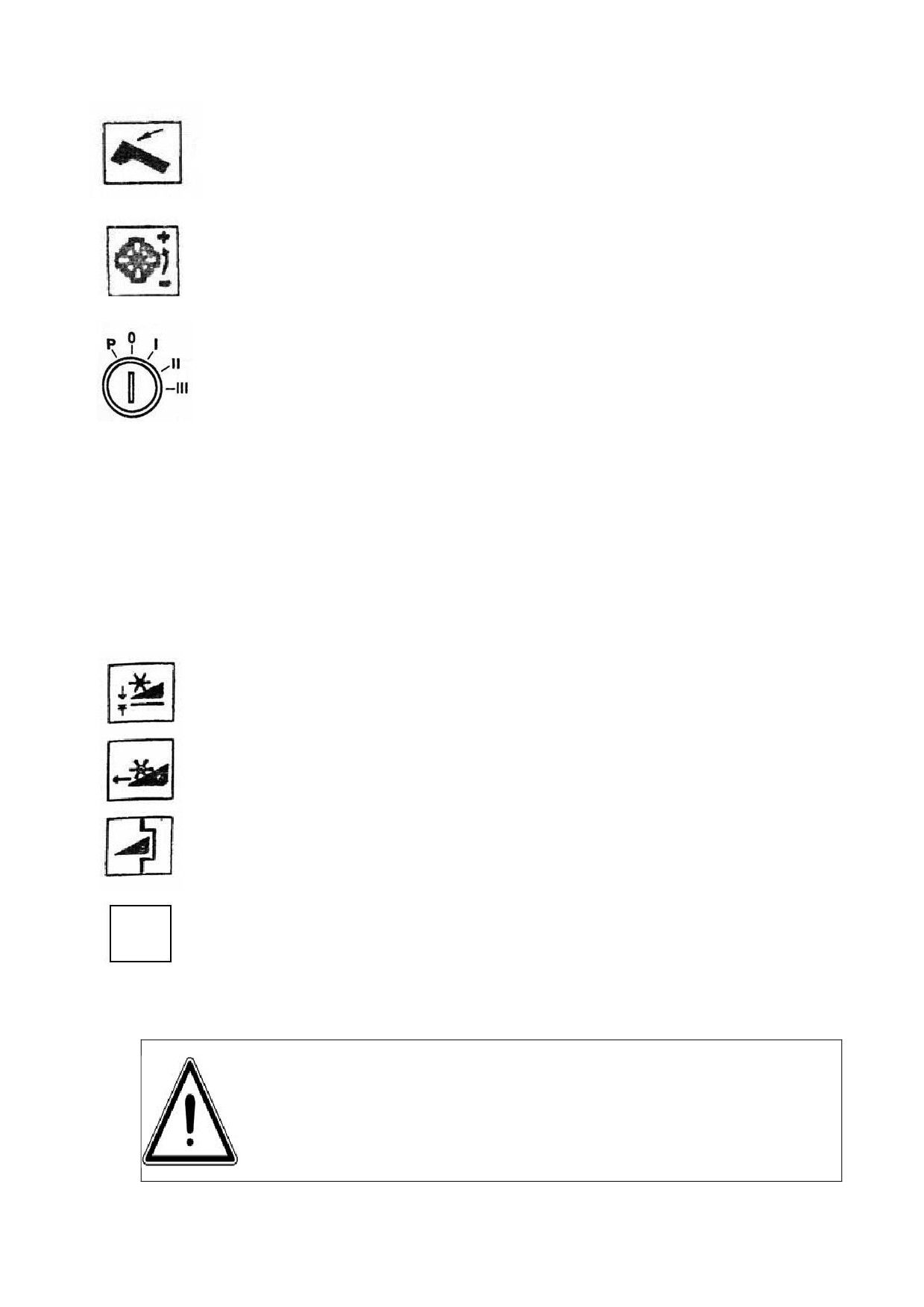

Выключатели

Х60 - штепсельная розетка для переносной лампы

S4 - выключатель для проблесковых маячков

S5 - выключатель для фары рабочего освещения на крыше кабины

S6 - выключатель для фары рабочего освещения сзади

S7 - выключатель для системы аварийной световой сигнализации

S16

- выключатель поворота выгрузной трубы, в рабочей зоне

выключатель вниз - выдвинуть выгрузную трубу; выключатель вверх -

втянуть выгрузную трубу

S17 - выключатель для регулировки частоты вращения молотильного

барабана/ вентилятора очистки/ мотовила

S1 - выключатель зажигания и стартера.

Положение I: включение всех потребителей электроэнергии

Положение II: разогрев (только для варианта с двигателем "Вольво")

Положен ие III: запуск двигателя

Положение Р: переключение на функцию "ПОЛЕ" (работа)

переключать из положения I при аботающем двигателе

Положение 0: выключение двигателя.

Для регулировки частоты вращения молотильного барабана и вентилятора очистки

должны выбираться соответствующие символы меню в бортовом компьютере

(раздел "Бортовой компьютер").

Для регулировки частоты вращения мотовила необходимо в бортовом компьютере

выбрать группу функций "РАБОТА".

S24 - выключатель для автоматического опускания

S25 - выключатель для реверсирования жатки

S26 - выключатель для фиксирования наклонной камеры

S27 - выключатель для делительного ножа рапсовой приставки

(включено - оранжевый цвет)

SO - аварийный кнопочный выключатель. Приведение его в действие

вызывает немедленный выход комбайна из эксплуатации.

Задействуйте аварийный кнопочный выключатель S0 только

на момент опасности! Выводите комбайн при обычной

эксплуатации из рабочего режима только с помощью

выключателя 8 1.(замок зажигания)

F7 - расцепитель максимального тока

(автомат защиты для двигателей с регулируемой частотой вращения)

Если вследствие перегрузки сработал предохранитель

максимального тока F 7 (выключатель тепловой

защиты), то вновь нажимать его разрешается только

через 10 секунд.

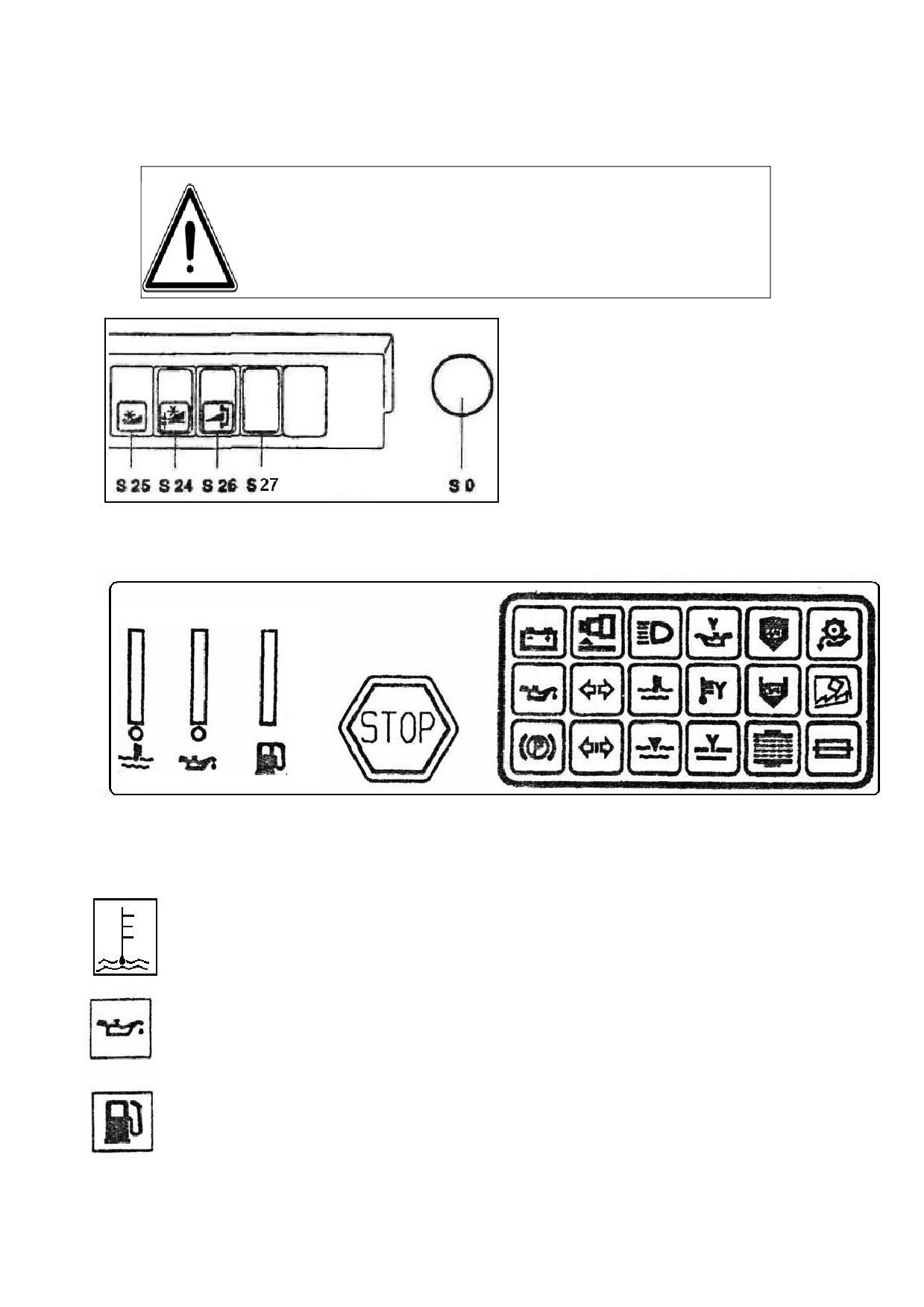

Рис.

1.18 Рабочие функции жатки,

молотилки, аварийная остановка

Индикаторный блок

Рис. 1.19 Светящиеся полосы и блок сигнализаторов в индикаторном блоке

С помощью светящихся полос осуществляется индикация следующих параметров:

Температура охлаждающей жидкости

желтый (внизу) - слишком низкая, зеленый - нормальная

желтый (вверху) - повышенная

Давление масла в смазочной системе двигателя

зеленый - нормальная

желтый - еще достаточное

красный - слишком низкое

Уровень заполнения топливного бака

зеленый - указатель тенденции от полного до ó

красный - резерв

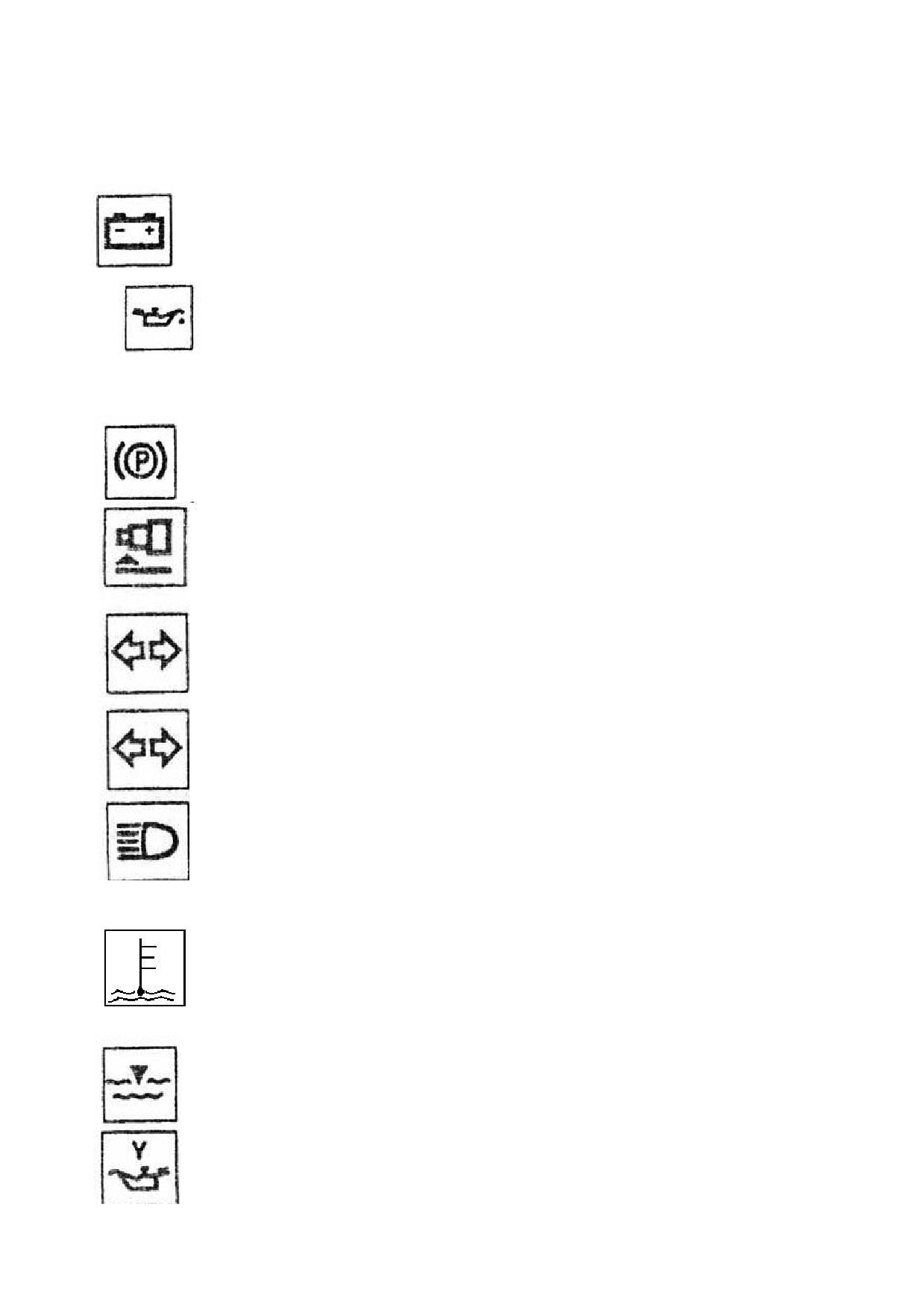

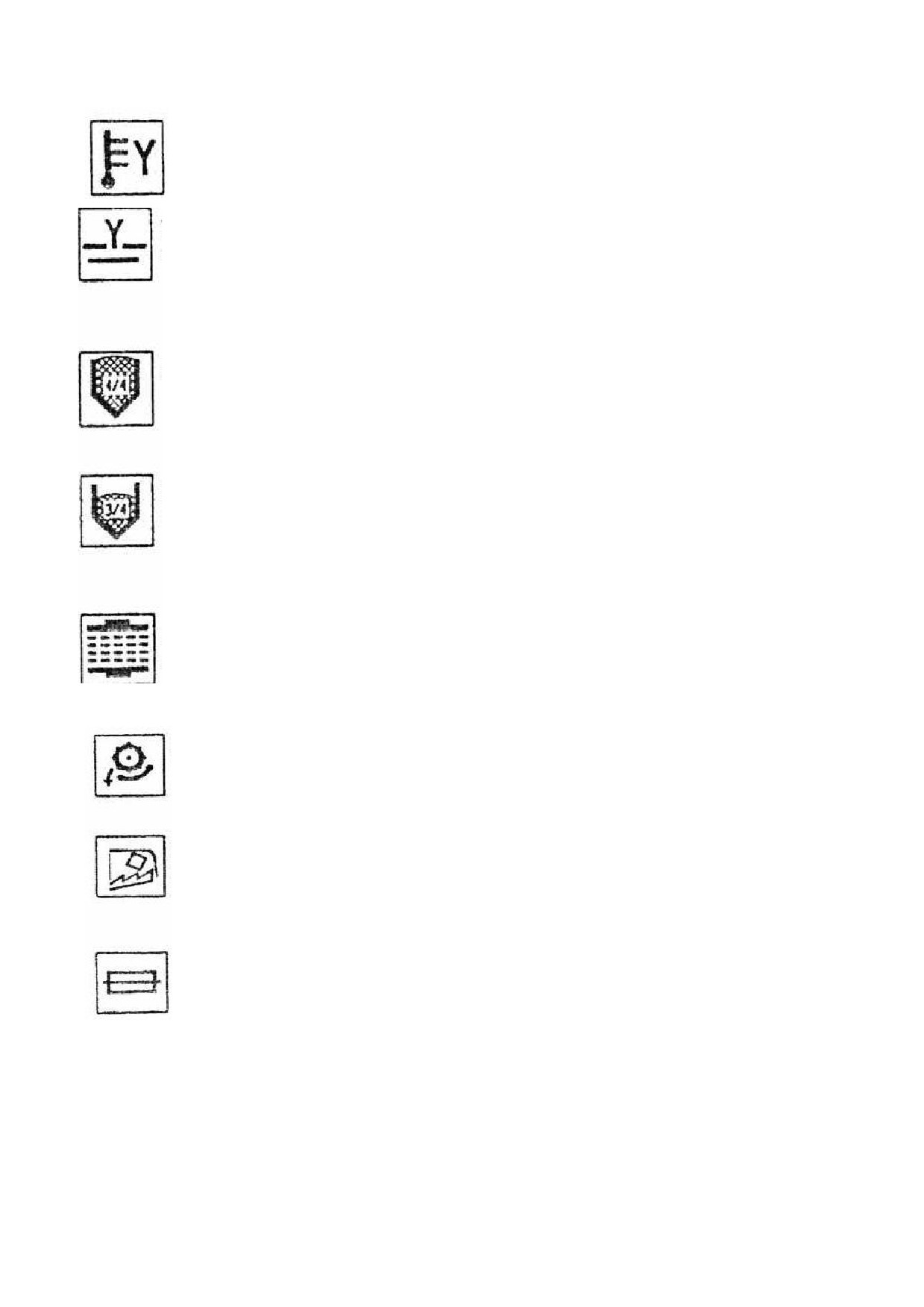

Блок сигнализаторов с оптической и звуковой сигнализацией.

Символы в блоке сигнализаторов имеют следующее значение:

Контроль заряда (красный)

гаснет при работающем двигателе, если работает генератор

Опускание давления масла в системе смазки двигателя ниже

минимального значения (красный)

звуковой аварийный сигнал при работающем двигателе

(выключить!)

Стояночная тормозная система (красный) тормоз включен - выключение

всех звуковых сигналов, когда комбайн стоит на месте; приведение в

действие рычага управления при работающем двигателе включает

звуковой аварийный сигнал (движение против сопротивления стояночной

тормозной системы)

Рычаг управления в нулевом (нейтральном) положении (зеленый)

нулевое положение рычага управления является условием для пуска

двигателя

Индикация поворота комбайна (основной машины) (зеленый)

-звуковой сигнал в такт миганию

Индикация поворота тележки для транспортировки жатки (зеленый)

Включен дальний свет (голубой)

Повышена максимальная температура охлаждающей жидкости

(красный), раздается звуковой аварийный сигнал и светится символ

«СТОП» при работающем двигателе остановить комбайн ; дать

двигателю поработать при низкой частоте вращения без нагрузки, пока

не будет устранена опасность заедания.

Уровень охлаждающей жидкости

Не используется

Превышена максимально допустимая температура рабочей жидкости

(92 °С ) гидросистемы (красный) - определить и устранить причины

Уровень рабочей жидкости гидросистемы ниже минимально

допустимого уровня (красный)

- раздается звуковой аварийный сигнал и светится символ "СТОП"

- выключить двигатель

Зерновой бункер полон (красный)

- звуковой аварийный сигнал в течение 3 секунд

Зерновой бункер на три четверти наполнен (оранжевый)

- проблесковый маячок включается

Воздухоочиститель или впускная головка засорена (красный)

- выключить двигатель

- определить и устранить причины

Открыто подбарабанье (красный)

(не используется )

Камера прохождения соломы забита (красный)

- выключить двигатель

- устранить забивание

Сработал главный предохранитель F6 (красный)

определить причину! (электрооборудование отключено)

1.2.1.4 Органы управления в кабине комбайнера

Колонка рулевого управления

Колонка рулевого управления установлена на пол кабины. Поворот

управляемых колес комбайна осуществляется вращением рулевого колеса

Колонка регулируется по высоте и углу наклона.

1 - рычаг для регулировки наклона рулевой

колонки

2 - рулевое колесо

3 - многофункциональный переключатель для

дальнего и ближнего света, указателя

поворота, звукового и светового сигнала

4 - рукоятка рулевого колеса

Рис. 1.19 Колонка рулевого управления

Рычаги и педали управления

Рычаги и педали управления представлены на рис. 1.20

1 - сцепление выгрузного шнека

2 - сцепление жатки

3 - сцепление молотилки

4 - нажимной кнопочный выключатель

- педаль механизма блокировки коробки

передач (на комбайнах модели «Лида-1300,-

06» не устанавливается в виду особенностей

коробки передач

6 - педали тормоза

7 - рычаг ручного тормоза

Рис. 1.20 Органы управления

При затянутом ручном тормозе 7 и работающем двигателе светится

сигнализатор стояночного тормоза в блоке сигнализаторов рис.1.19 и, при попытке

тронуться с места, раздается аварийный звуковой сигнал. Комбайн «Лида-1300» и

все его модификации снабжены объемным гидроприводом, поэтому не имеет

педали сцепления. На комбайнах выпуска 2008года и позднее, выключатель 4

перенесен на колонку рулевого управления.

Предлагается двухпедальная тормозная система:

- заблокированная собачка =обычный механизм тормозной системы

- разаблокированная собачка

= механизм торможения одним из ведущих

колес.

управления и рулевое колесо под Ваш рост и удобное положение для работы.

При

движении по дорогам

использование механизма торможения

одним из ведущих колес запрещено.

Собачка 1 должна быть заблокирована

Рис. 1.21 Блокировка тормозного механизма.

У комбайна

«Лида-1300» и всех его модификаций объемный гидропривод

передвижения одновременно выполняет функцию рабочего тормоза.

Напротив рычагов управления см. рис. 1.20 на панорамном стекле расположены

символы соответствующие каждому из них:

1 - сцепление выгрузного шнека (рис. 1.20)

Рычаг впереди: выгрузной шнек выключен

Рычаг сзади: выгрузной шнек включен

При выключении выгрузного шнека нажмите на выключатель 4 рис.4.12.

Вследствие этого выгрузной шнек поворачивается в положение для

транспортировки и разгружает устройство для его подвески.

2 - сцепление жатки (рис. 1.20)

Рычаг впереди: жатка выключена

Рычаг сзади: жатка включена

3 - сцепление молотилки (рис. 1.20)

Рычаг впереди: молотилка выключена

Рычаг сзади: молотилка включена.

Рычаги сцепления выгрузного шнека, жатки и молотилки после включения

сцепления под воздействием силы натяжения пружины возвращаются в про-

межуточное положение. Вы можете выключать приводы путем приведения рычага

сцепления в переднее исходное положение.

Рычаг регулировки подбарабанья рис. 1.22

Переместить рычаг вниз: подбарабанье опущено вниз.

Осуществляйте перемещение

подбарабанья вниз только

после выключения жатки !

Рис. 1.22 Рычаг регулировки подбарабанья.

Механизм точной настройки подбарабанья

Устройство для точной настройки подбарабанья находится вне кабины

комбайнера на платформе комбайна. Точно настраивайте подбарабанье с помощью

ходового винта 1 и следите при этом за тем, чтобы устанавливаемое значение

шкалы соответствовало таблице регулировок.

1 - ходовой винт

2 - указатель

3 - шкала

Рис. 1.23 Механизм точной настройки

подбарабанья

Органы управления в крыше комбайна справа

Кабина комбайна оборудована мощным кондиционером и имеет отдельно

обслуживаемые поворотные выключатели для

отопления и управления

стеклоочистителем (рис. 1.24).

Рис. 1.24 Органы управления в крыше кабины

справа

1 - переключатель для стеклоочистителя

Положение 0 - ВЫКЛ.

Положение II - непрерывный режим

2 - бесступенчатый поворотный выключатель для

обслуживания отопления

Крайнее левое положение - ВЫКЛ. (нет подачи горячей воды).Поворачивание

направо - изменение температуры.

Потолочный светильник кабины

Потолочный светильник для внутреннего освещения кабины расположен в

передней части крыши кабины и оснащен встроенным выключателем.

Для режима работы кондиционера

выключить отопление!

Для режима работы отопления

выключить кондиционер!

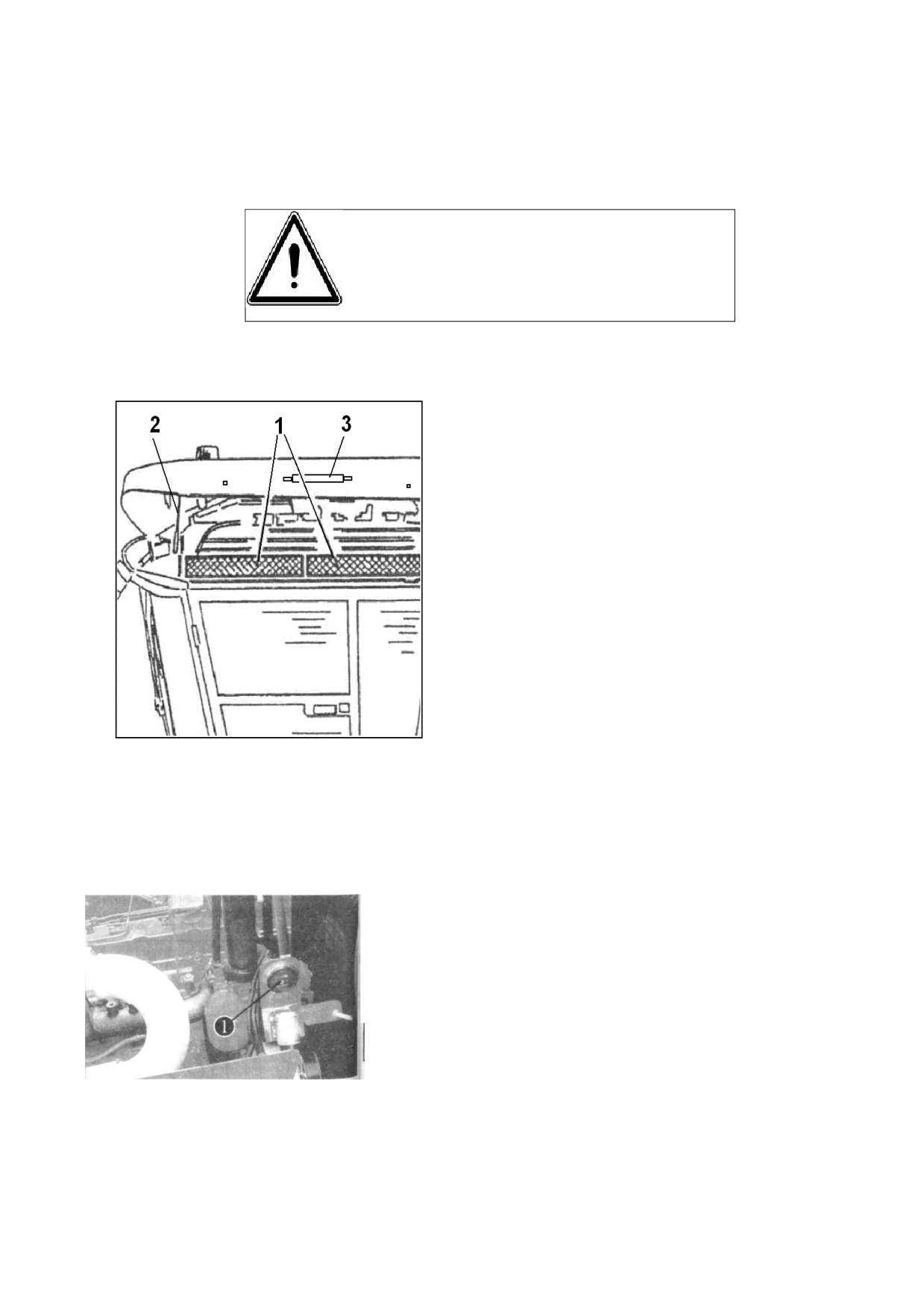

Фиксирующие рычаги для открывания крыши кабины

Для

технического

обслуживания

воздушного фильтра кабины 1 (фильтр с

бумажным фильтрующим элементом)

задействуйте фиксирующий рычаги

находящиеся под крышей кабины. При

этом

крышу кабины необходимо

приподнять снаружи за ручку

предварительно удалив фиксирующие

болты. Свободный доступ к сменным

элементам воздушного фильтра (рис. 1.25)

возможен после открытия корпуса фильтра

грубой

очистки.

При

монтаже

фильтрующих элементов следите за тем,

чтобы не было зазоров между ними и

корпусом, во избежание забивания

радиатора кондиционера.

Рис. 1.25 Доступ к воздушному фильтру при открытой крыше кабины

1.2.2 Счетчик моточасов

В подкапотном пространстве (рис.1.26) для опре-

деления срока службы дизельного двигателя встроен

счетчик моточасов.

Рис. 1.26 Счетчик моточасов

На комбайне установлен бортовой компьютер

«ЛИДА-1300». Настройку,

регулировку, управление производите согласно руководства по эксплуатации

РИДП.421457.504 РЭ, прилагаемому в комплекте документов. В этот комплект так

же входит паспорт на

«Пульт управления

525-52-400:00 к зерноуборочному

комбайну ЛИДА-1300» ЕВРЖ 33091.01ПС.

1.2.3 Схемы ременных и цепных передач

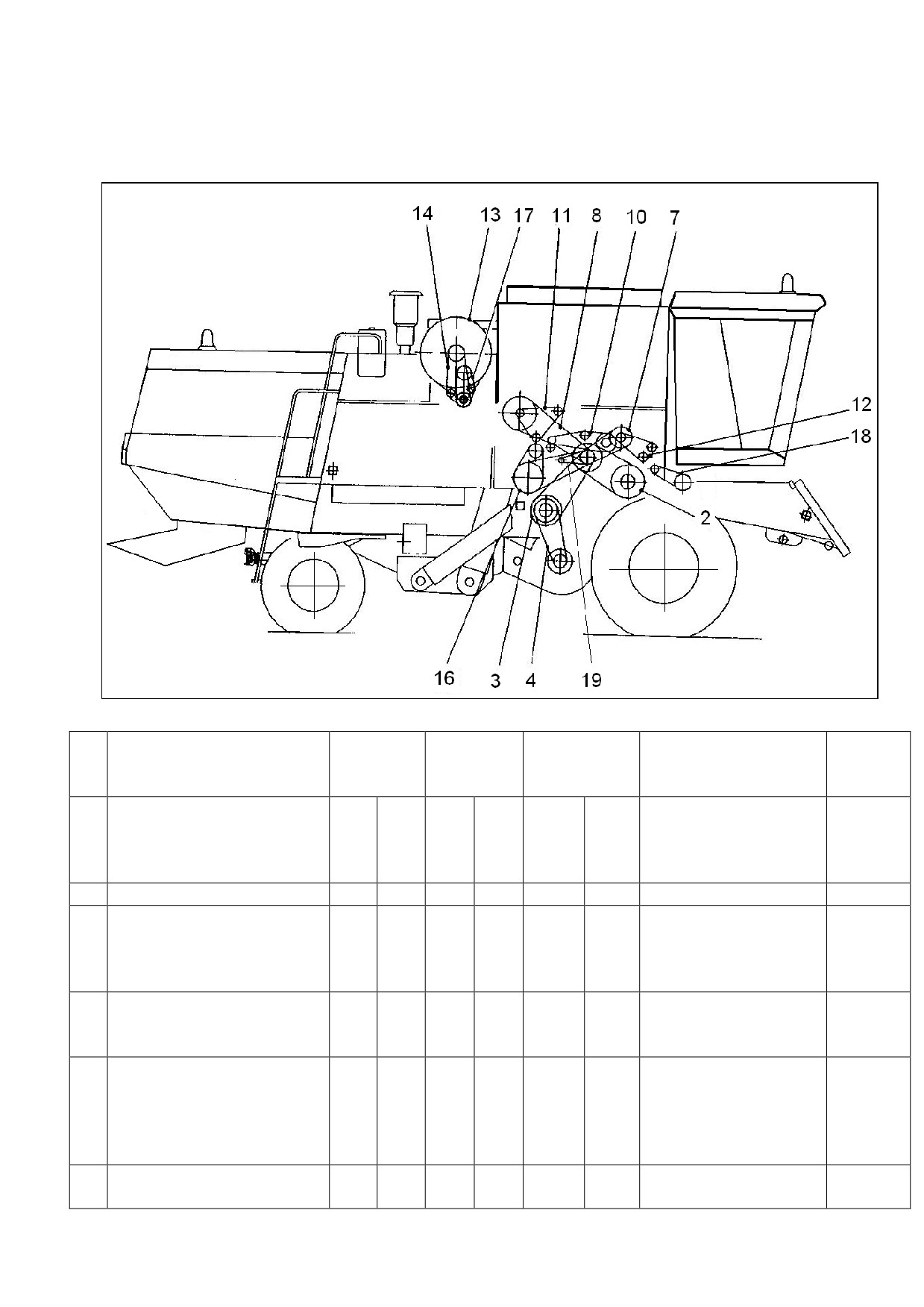

Рис.1.27 Схема ременных и цепных передач (правая сторона комбайна)

Характеристики ременных и цепных передач (правая сторона комбайна) Таблица 3

Кол-во

Диаметр

Частота

зубьев

шкива,

вращения,

звездочки

мм

мин^-1

№

Привод

dw1

dw2

Клиновой

Натяже

п/

ремень/цепь

ние

ремня

d), Н

Вариатор отбойного

455

490

640-

Клиновой ремень

битера

981

1240

широкого сечения

Вариатор молотильгого

302

343

50,8х24х2270Lp

барабана

Отбойный битер

Клиновой ремень

Промежуточная передача

233

211

981

1085

узкого сечения

70 (7)

вентилятора

SPBх2240

Вариатор

144

158

1085

630-

Клиновой ремень

промежуточной передачи

1830

широкого сечения

вариатора

258

144

36х14х1720 LI

Вариатор вала

вентилятора

Отбойный битер

157

342

981

450

Клиновой ремень

50 (5) с)

Колосовой элеватор

узкого сечения

Комбайн зерноуборочный самоходный «ЛИДА-1300». Руководство - часть 2
