Приводной ремень соломоподъёмника
и жатки

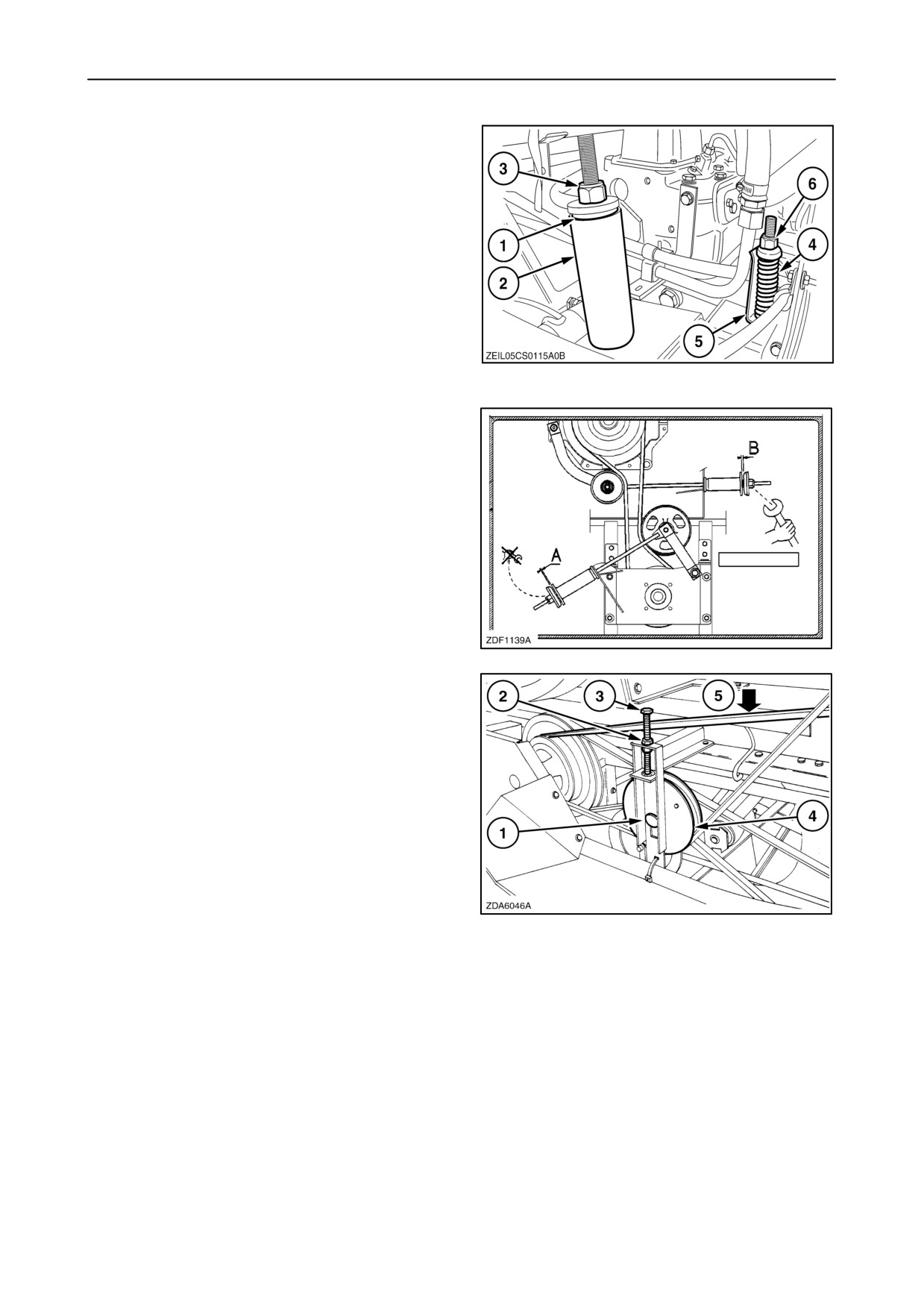

Правильное натяжение ремня
(в рабочем
положeнии):

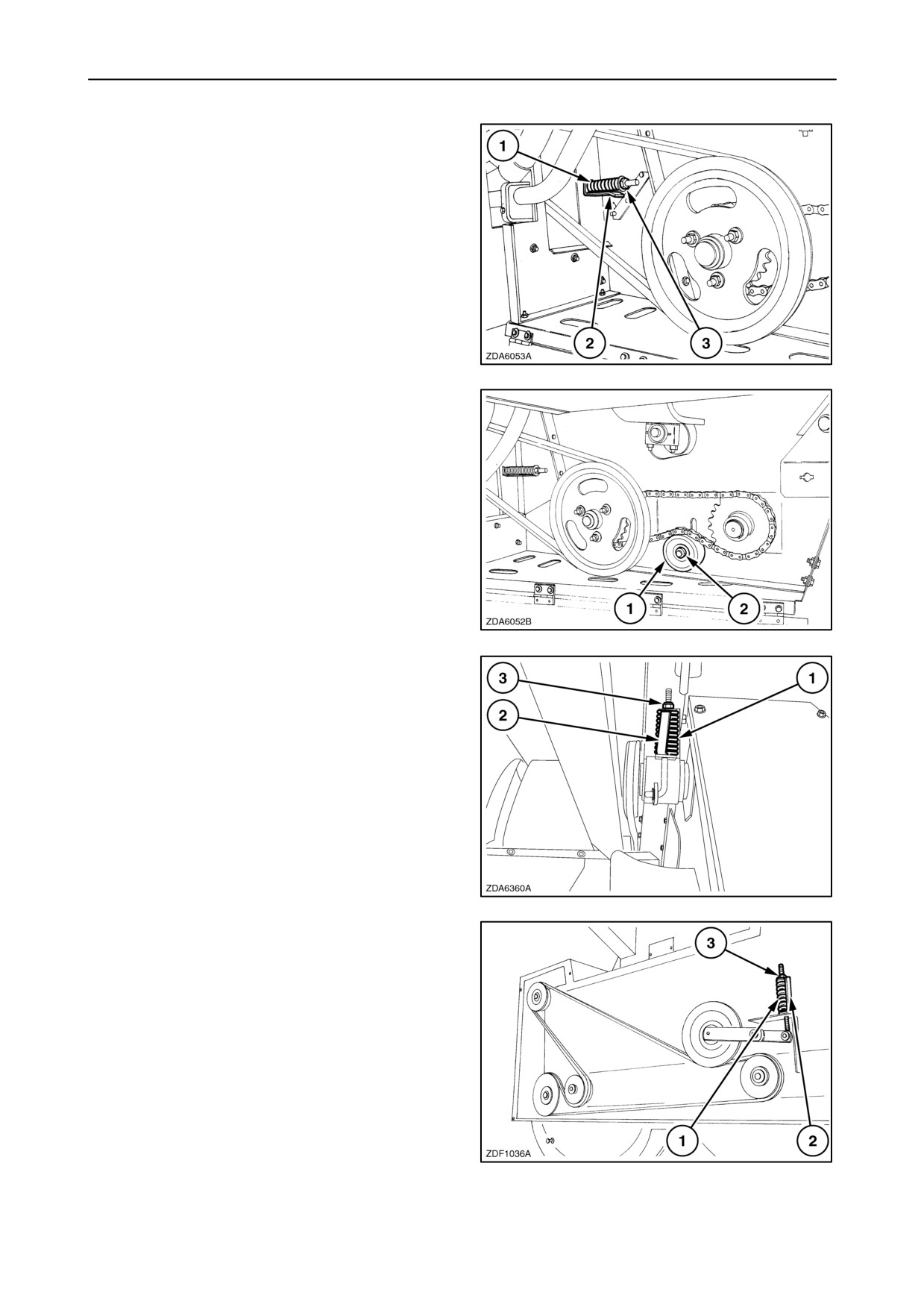

Длина пружины (1) = Индикатор длины (2)
Ослабить контргайку (3) и отрегулировать гайкой
(4).
Затянуть контргайку (3).
109
Чтобы проверить и отрегулировать натяжение
приводных ремней соломоподъёмника и жатки,
следует выполнить следующие действия.
Для регулировки действуйте, как описано ниже:
ОСТОРОЖНО
Удостоверьтесь, не находятся ли возле комбайна
посторонние лица!
1. Запустите двигатель.
2. Включить
молотилку
при
помощи
переключателя включения молотилки (5).
3. Включить приводные ремни жатки и
соломоподъёмника, нажимая на кнопку
включения (6).
110

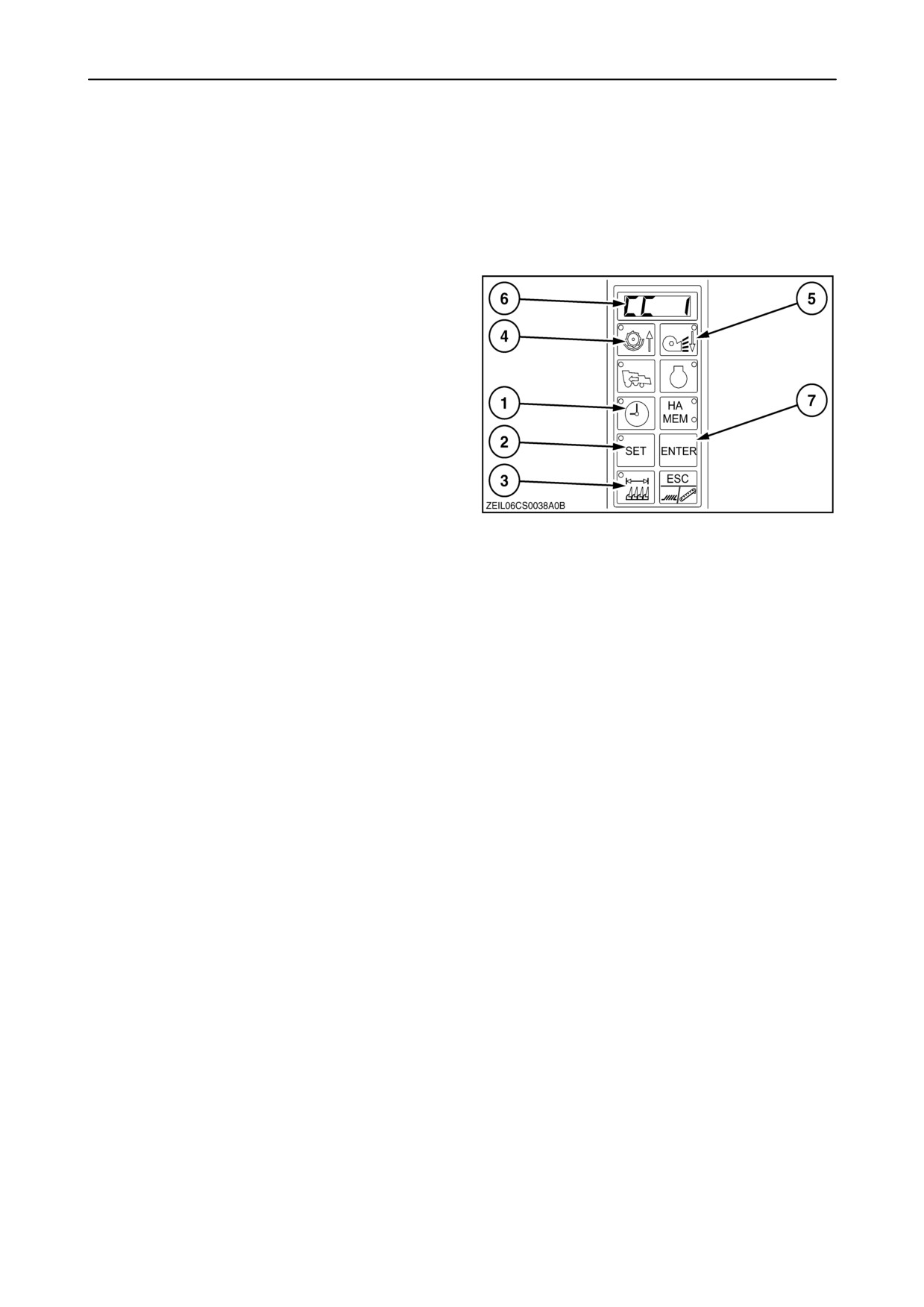

4. Нажать на клавишу выхода для немедленной
остановки. Смотрите
“РАЗДЕЛ
2
-
ОБСЛУЖИВАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И ПРИБОРОВ"; параграф:
“Дисплей функций клавиатуры.
5. Не дотрагиваться до движущихся частей
комбайна, пока они полностью не
остановятся.
6. При
необходимости
проверить
и
отрегулировать приводные ремни как описано
выше. (рис. 109)
7. После проведения регулировки отсоединить
приводные ремни.
4-50
4.
Ремень привода барабана
Ремень вариатора барабана натягивается
автоматически и не требует регулировки.
111
5.
Приводной ремень системы разгрузки
Для регулировки действуйте, как описано ниже:
1. Запустите двигатель.
2. Открыть разгрузочную трубу.
3. Включить разгрузочную систему.
4. Нажать на клавишу выхода для немедленной
остановки. Смотрите
“РАЗДЕЛ
2
-
ОБСЛУЖИВАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И ПРИБОРОВ"; параграф:
“Дисплей функций клавиатуры.
ВНИМАНИЕ: Если задняя лестница опустится,
разгрузочная система отключится.
112
5. Ослабить гайки (1).
6. Отрегулировать натяжение пружины
(2),
поворачивая шатун поршня (3), пока не станет
виден вырез (4).
7. Затянуть гайку (1).
ВНИМАНИЕ: Если используется планка
индикатора, отрегулировать длину пружины
(1) = длине (2) на планке индикатора
113
4-51
6.
Ремень основного привода
Правильное натяжение ремня:
длина пружины (1) = длина трубки (2) + 2 мм.
Регулировать стопорной гайкой (3).
ВАЖНО: Не натягивать чрезмерно пружины,
потому что снаружи пружины находится
трубка.
7.
Ремень привода гидравлического
насоса
Правильное натяжение ремня:
длина пружины (4) = длина на планке индикатора
(5).
114
Регулировать стопорной гайкой (6).
8.
Ремень привода гидростатического
насоса
Правильное натяжение ремня:
Расстояние между А и B должно составлять от 2
до 5 мм.
A + B = 2 ÷ 5 мм
115
9.
Ремень привода соломотряса
Натяжение ремня выполняется при помощи
натяжного шкива (4).
Ослабить болт (1) и гайку (2).
Отрегулировать болтом (3).
Повторно затянуть болт (1) и гайку (2).
ВАЖНО: атяжение ремня считается
правильным, если ремень может прогибаться
на 16.5 мм при применении силы 35N на середине
между шкивами в точке (5). Когда установлен
новый ремень, для прогибания ремня на 16.5 мм
применяется сила в
52.5N. Допускается
соприкосновение ремня в точке пересечения в
116
результате вибрации.
4-52
10. Приводной
ремень
поперечного
зернового шнека и подъёмника
Правильное натяжение ремня:
Длина пружины (1) = длина на индикаторе (2).
Регулировать гайкой (3).
117
11. Приводная
цепь
поперечного
возвратного
(колоскового) зернового
шнека и элеватора
Натяжение цепи можно регулировать шкивом (1).
Ослабить гайку
(2), чтобы можно было
передвигать шкив.
Снова затянуть гайку (2).
Натяжение цепи правильное, когда звено цепи
можно слегка перемещать вбок и поперёк
звёздочки вручную.
118
12. Ремень привода разбрасывателя
мякины (если установлен)
Правильное натяжение ремня:
длина пружины (1) = длина на индикаторе (2).
Регулировать гайкой (3).
119
13. Ремень
привода
дисков
разбрасывателя
мякины
(если
установлен)
Правильное натяжение ремня:
длина пружины (1) = длина на индикаторе (2).
Регулировать гайкой (3).
120
4-53
14. Ремень
переднего
привода
измельчителя (если установлен)

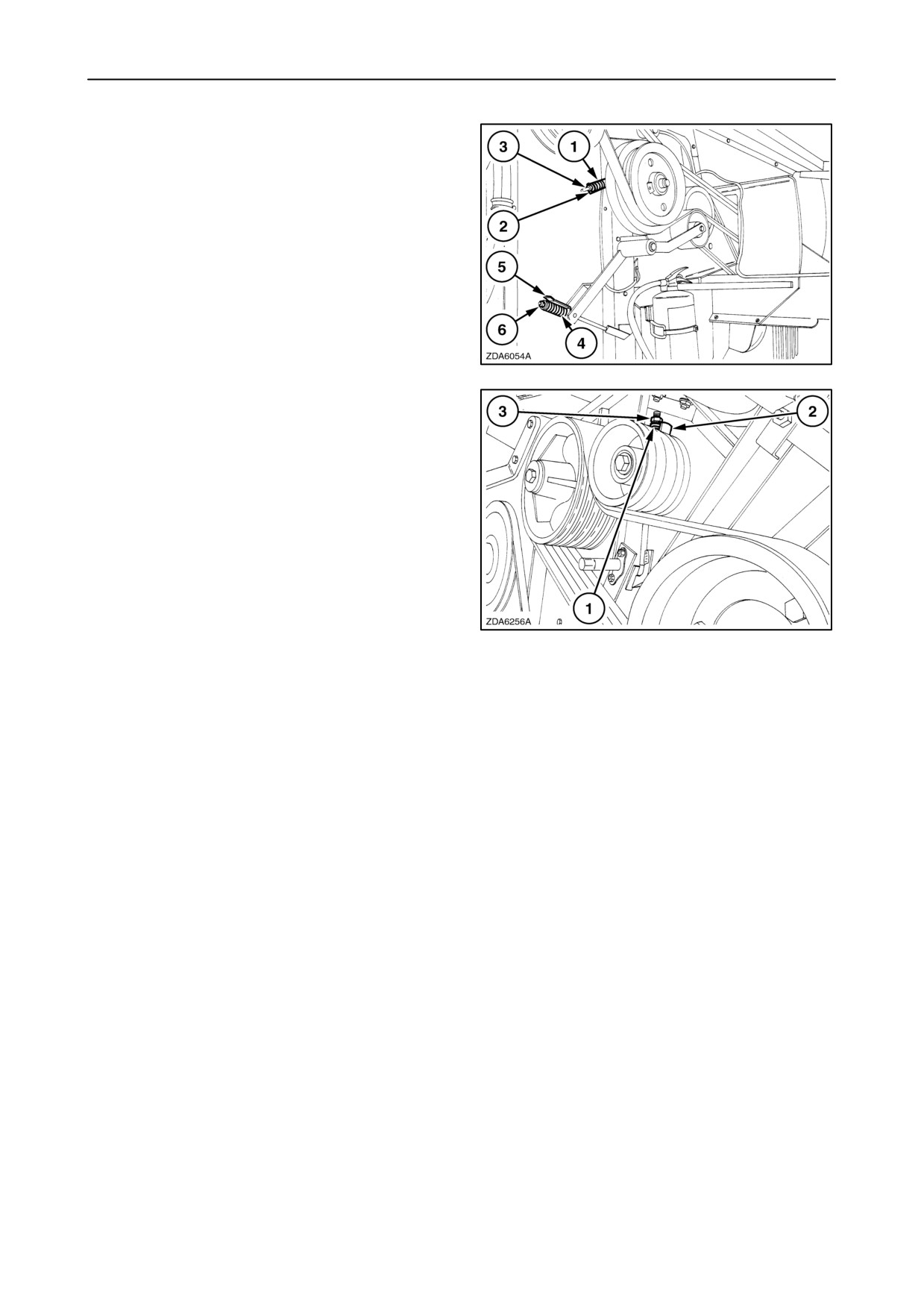

Правильное натяжение ремня:
длина пружины (1) = длина на индикаторе (2).
Отрегулировать гайкой (3).
15. Ремень заднего привода измельчителя
(если установлен)
Правильное натяжение ремня:
длина пружины (4) = длина на планке индикатора
(5).
Отрегулировать гайкой (6).
121
16. Ремень привода барабана
Правильное натяжение ремня:
длина пружины (1) = длина на индикаторе (2).
Регулировать гайкой (3).
122
4-54
Комплект, уменьшающий скорость вращения
барабана (если установлен)
Скорость вращения барабана можно уменьшить,
меняя клиновой ремень и шкив.
Чтобы заменить шкив барабана, необходимо
выполнить следующие действия:

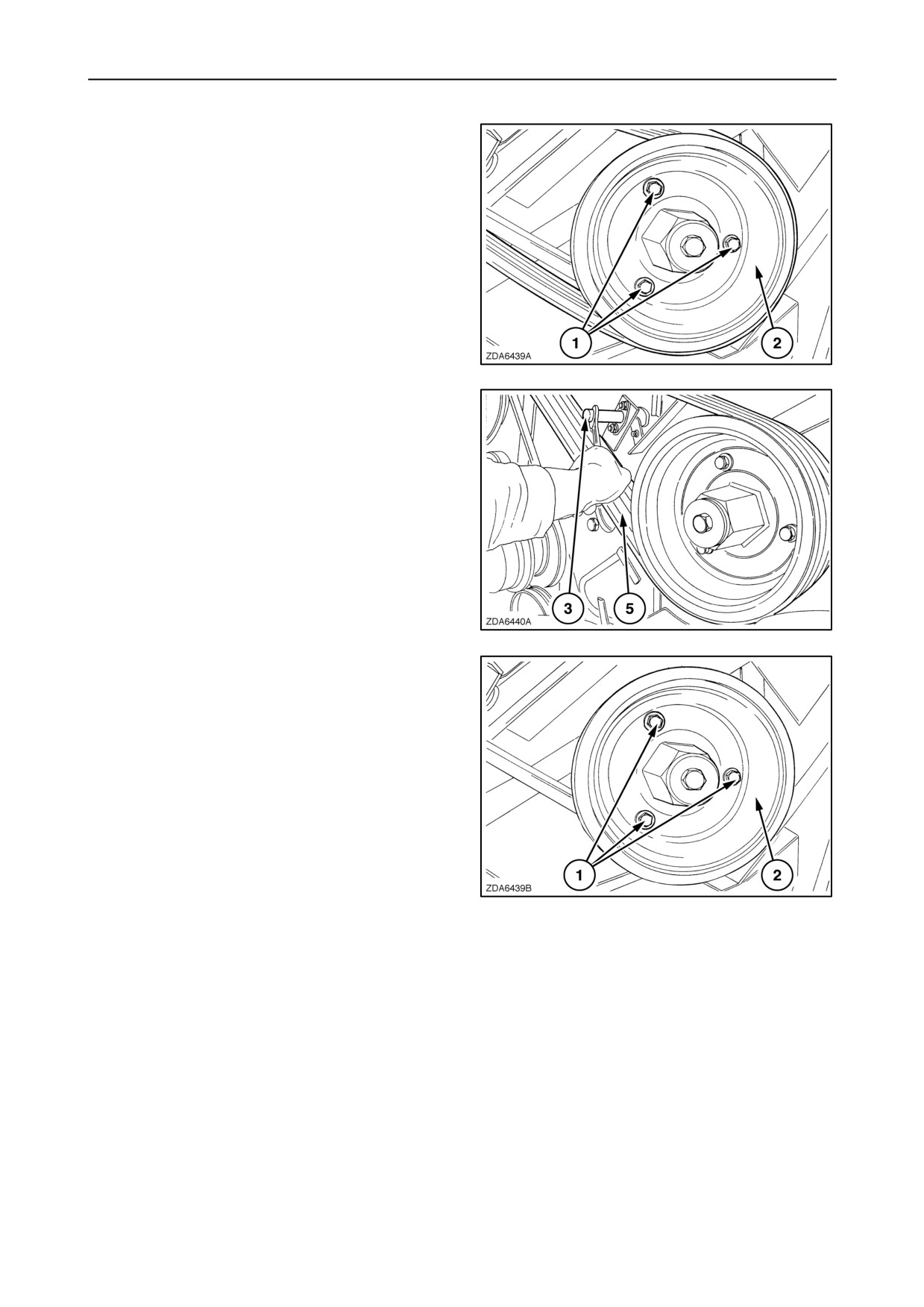

1. Ослабить три болта (1) шкива клиновидного
ремня (2) на один поворот.
123
2. Ослабить натяжной шкив, поворачивая вал
(3) против часовой стрелки, при помощи
ключа 19 мм. (3/4”)
3. Полностью снять ремень (5).
124
4. Снять три болта (1) клиновидного шкива (2)
125
5. Установить другие клиновидные шкивы и
затянуть болты.
6. Установить другие болты и повернуть вал
шкива по часовой стрелке, при помощи ключа
19 мм.
7. Отрегулировать натяжение ремней. Смотрите
“Ремень привода барабана” в этом
параграфе.
4-55

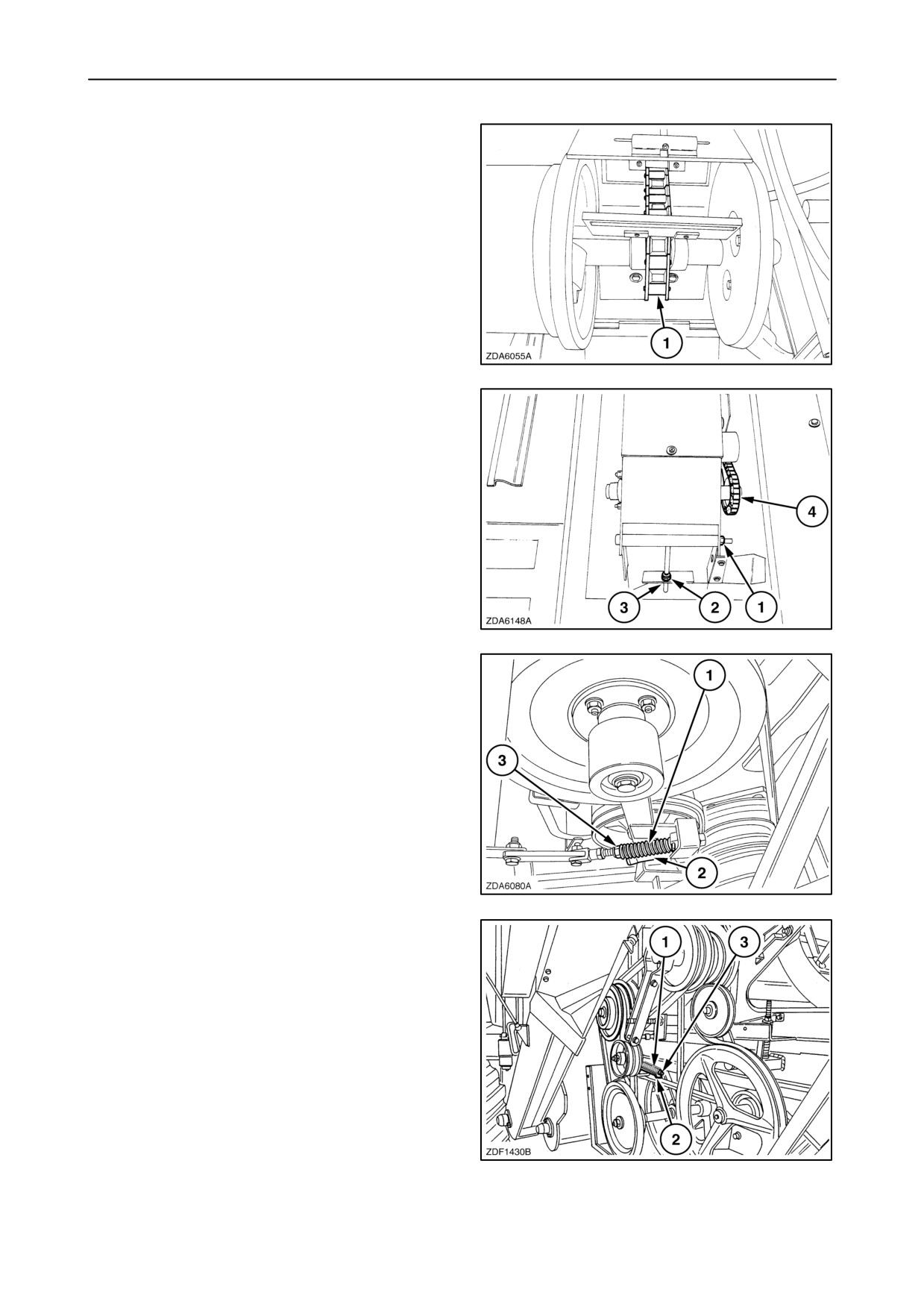

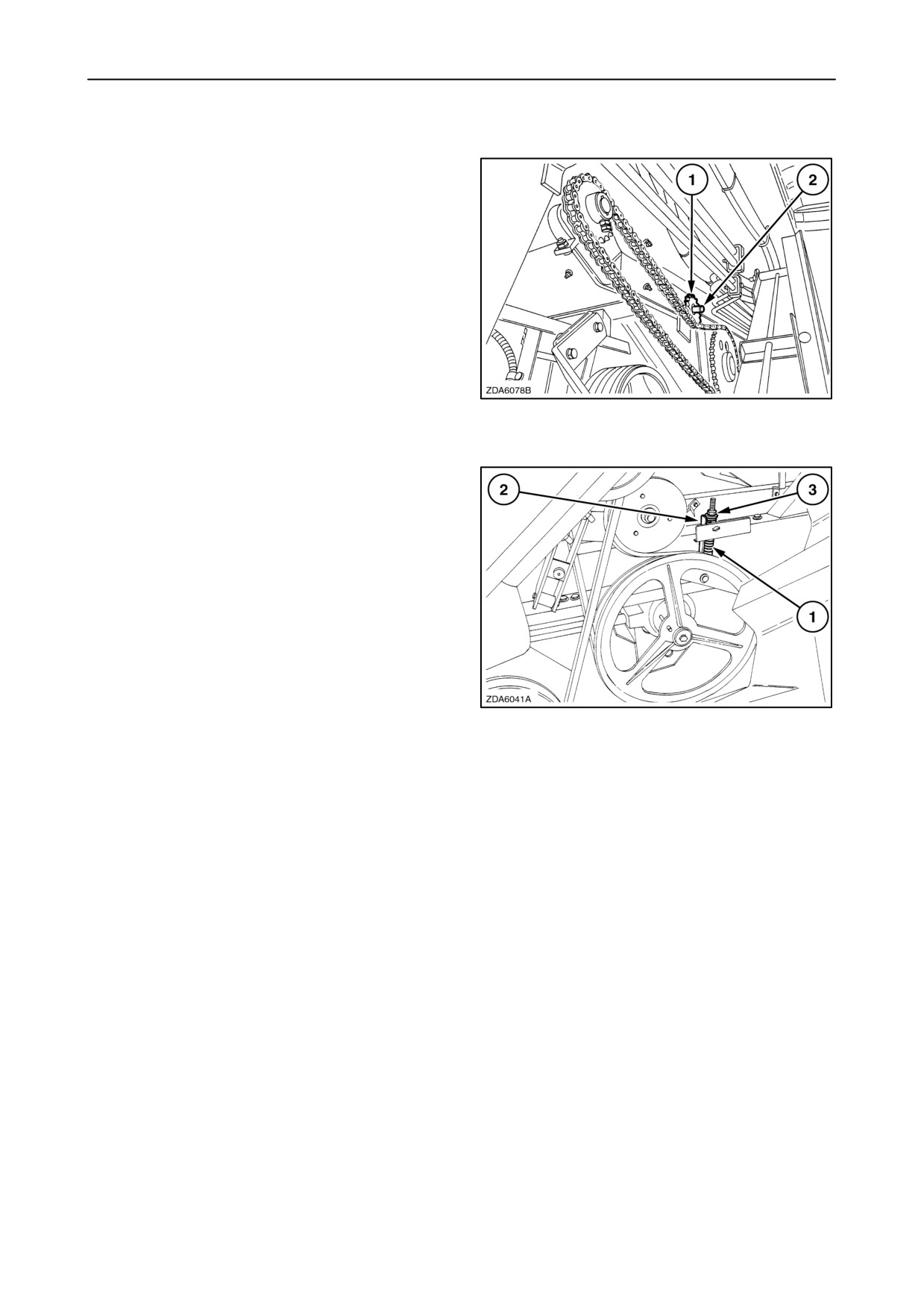

17. Приводная цепь системы разгрузки
Натяжение цепи можно регулировать звездочкой
(1). Ослабить гайку
(2), чтобы можно было
передвигать звездочку.
Снова затянуть гайку (2).
Натяжение цепи правильное, когда звено цепи
можно слегка перемещать вбок и поперёк
звёздочки вручную.
126
18. Приводной ремень ситовой корзины
Правильное натяжение ремня:
длина пружины (1) = длина на индикаторе (2).
Отрегулировать гайкой (3).
127
4-56
19. Разноприводной ремень привода
очистного вентилятора
Натяжение ремней не требует регулировки
Рeгулярно провeряйтe и при нeобходимости
отрeгулируйтe вариатор, чтобы можно было
использовать весь диапазон скоростей.
Проверка и регулировка
Чтобы проверить вариатор, действуйте, как
описано ниже:
1. Запуститe двигатeль, включитe молотилку и
пeрeдвиньтe вариатор в положeниe
МИНИМУМ. Остановить двигатель

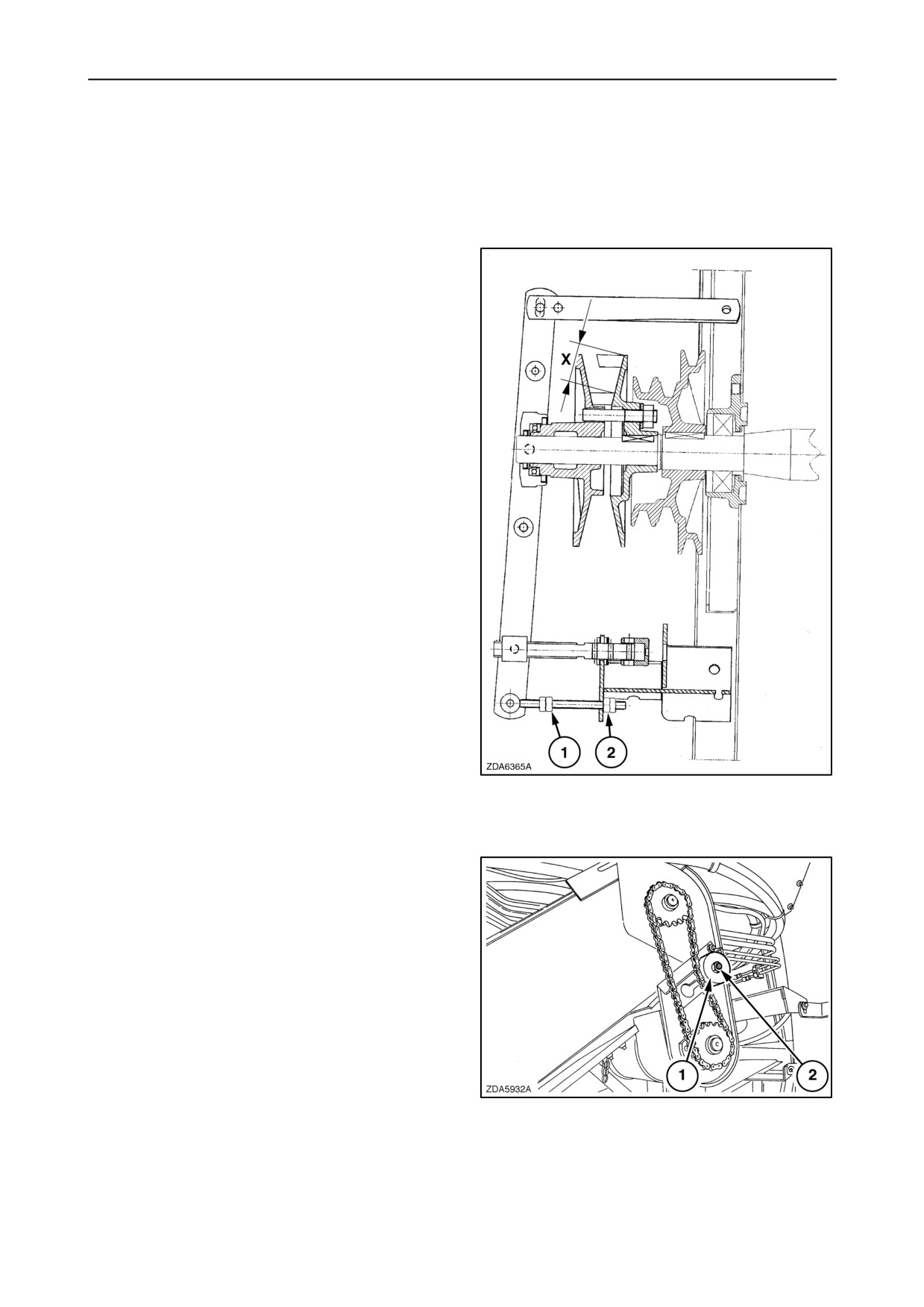

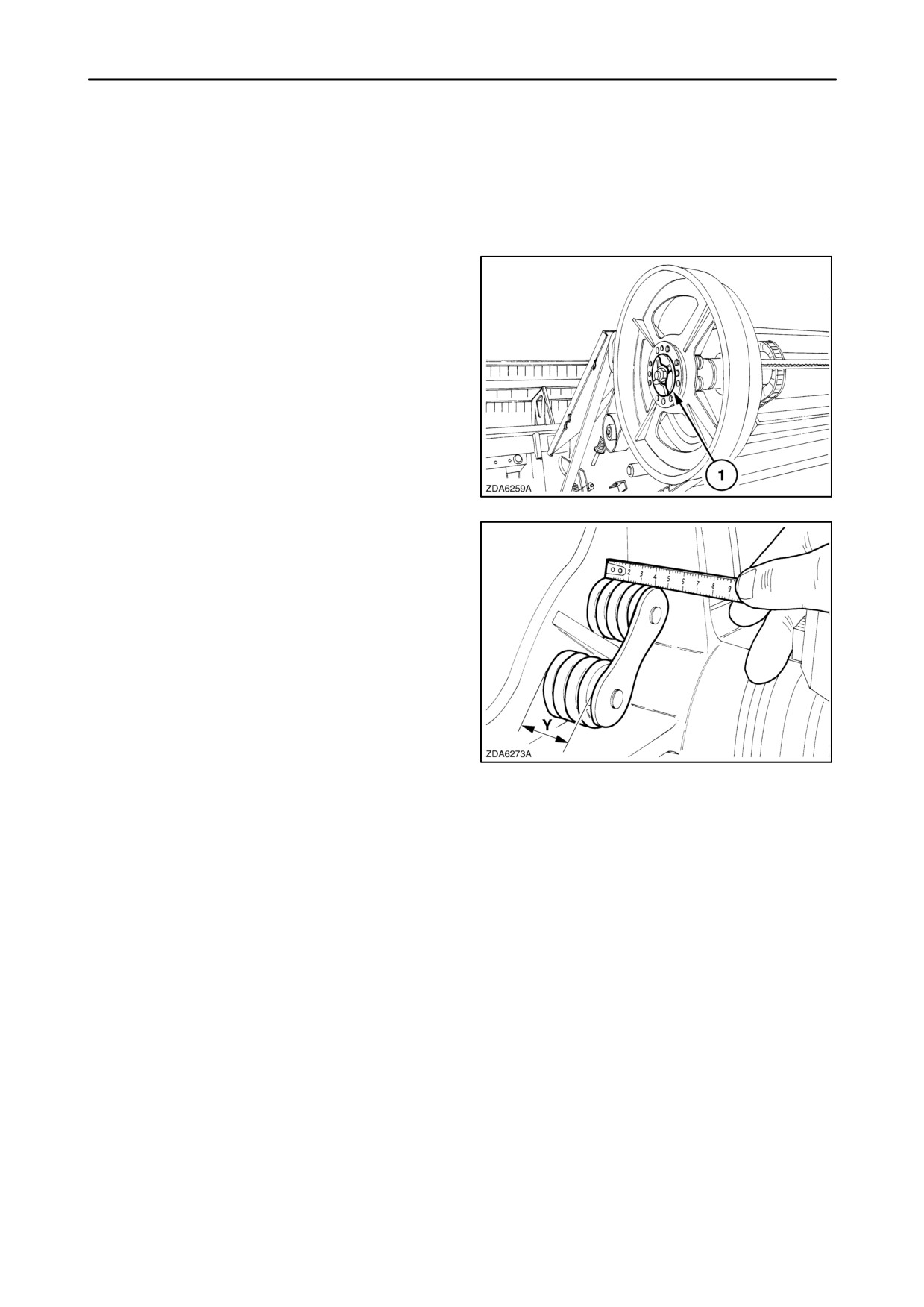

2. Замерить глубину
“Х” посадки ремня на
ведущих шкивах. (промежуточный вал)
3. Глубина посадки ремня "X” должна
находиться между 47 - 49 мм.
4. При необходимости отрегулируйте гайками (2)
и дeйствуйтe, как описано в шагe 1.
5. Запустить двигатель, включить молотилку,
передвинуть
вариатор
вентилятора
полностью на
МАКСИМУМ. Остановить
двигатель
6. Замерить глубину
“Х” посадки ремня на
ведущих шкивах. (промежуточный вал)
7. Глубина посадки ремня "X” должна
находиться между 0 - 1 мм.
128
8. При необходимости отрегулируйте гайками (1)
и дeйствуйтe, как описано в шагe 5.

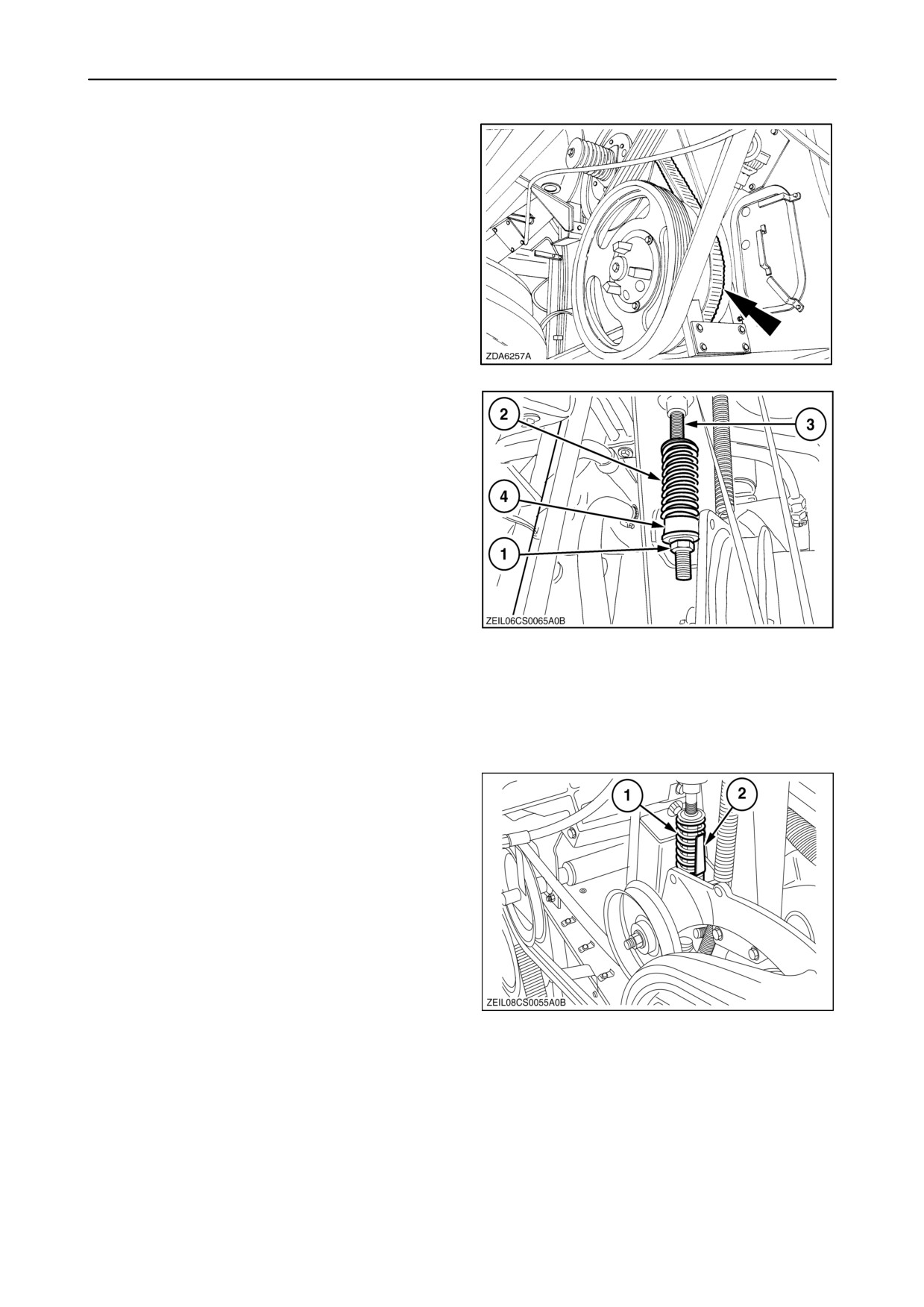

20. Ремень привода верхнего возвратного
шнека
Натяжение цепи можно регулировать шкивом (1).
Ослабить гайку
(2), чтобы можно было
передвигать шкив.
Снова затянуть гайку (2).
Натяжение цепи правильное, когда звено цепи
можно слегка перемещать вбок и поперёк
звёздочки вручную.
129
4-57

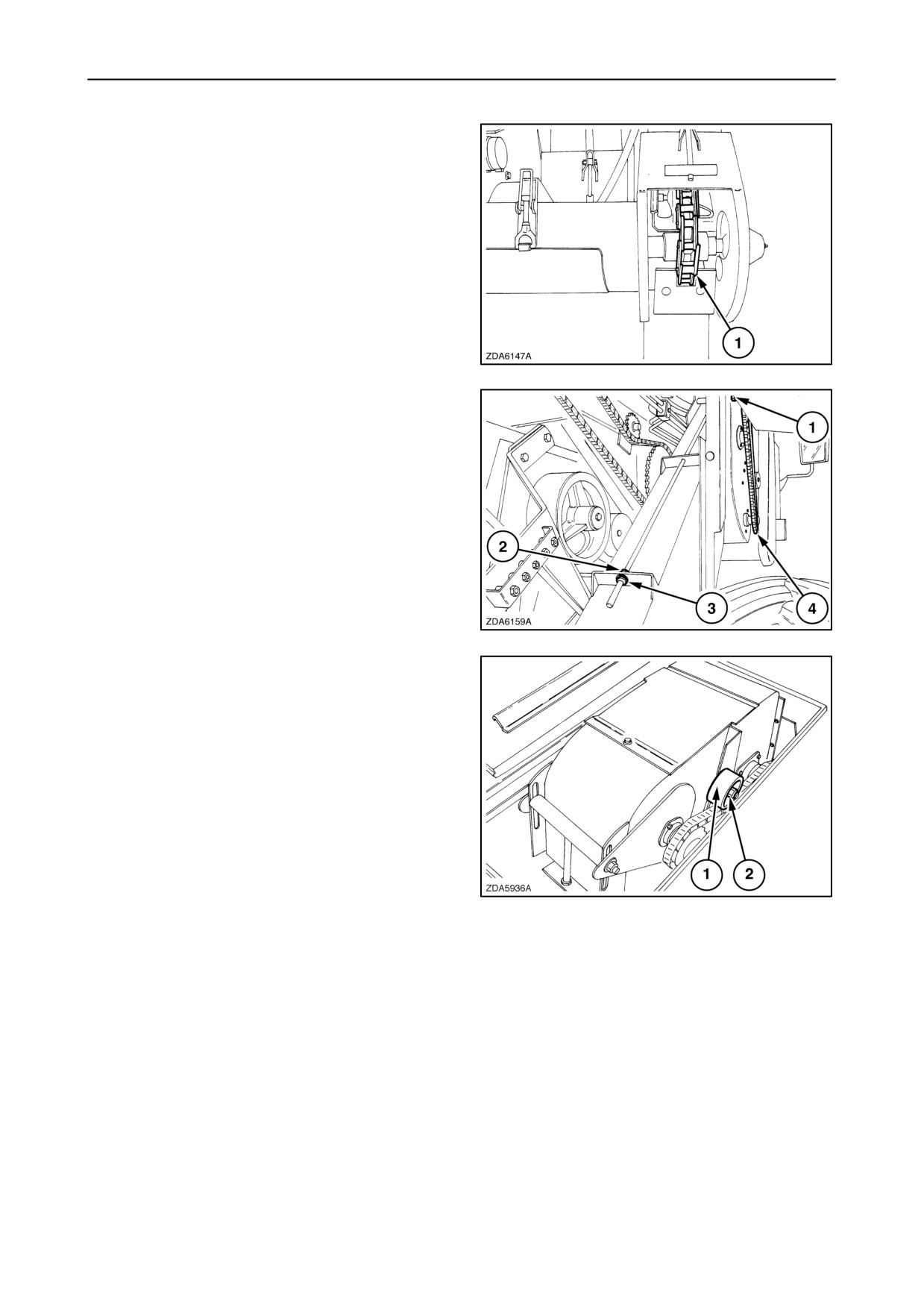

21. Цепь возвратного элеватора
Натяжение цепи возвратного элеватора
(1)
правильное, если можно передвинуть звено вбок
через нижнюю звездочку рукой.
ВНИМАНИЕ: Проверять натяжение цепи
каждые 50 часов.
130
Натяжение цепи возвратного элеватора можно
отрегулировать сзади возвратного элеватора:
Ослабить гайку
(1) и стопорную гайку
(2),
регулируя натяжение цепи возвратного элеватора
гайкой (3).
Затянуть стопорную гайку (2) и гайку (1).
ВНИМАНИЕ: После регулировки цепи
возвратного элеватора проверить натяжение
цепи верхнего возвратного шнека (4).
131
22. Цепь привода подающего шнека
зернового бункера
Натяжение цепи можно регулировать шкивом (1).
Ослабить гайку
(2), чтобы можно было
передвигать шкив.
Снова затянуть гайку
(2) с минимальным
моментом затяжки 45 Нм.
Натяжение цепи правильное, когда звено цепи
можно слегка перемещать вбок и поперёк
звёздочки вручную.
132
4-58
23. Цепь зернового элеватора
Натяжение цепи зернового элеватора
(1)
правильное, если можно передвинуть звено вбок
через нижнюю звездочку рукой.
ВНИМАНИЕ: Проверять натяжение цепи
каждые 50 часов.
133
Натяжение цепи зернового элеватора можно
отрегулировать сзади зернового элеватора:
Ослабить гайку
(1) и стопорную гайку
(2),
регулируя натяжение зерновой цепи элеватора
гайкой (3).
Затянуть стопорную гайку (2) и гайку (1).
ВНИМАНИЕ: После регулировки цепи зернового
элеватора проверить натяжение цепи
питающего шнека зернового бункера (4).
134
24. Ремень
привода
ротационного
сепаратора
Правильное натяжение ремня:
длина пружины (1) = длина на индикаторе (2).
Отрегулировать гайкой (3).
135
25. Приводной ремень
вариатора очистного вентилятора (Если
установлен комплект уменьшения
скорости вентилятора)
Процесс регулировки описан в
“19. Приводной ремень вариатора очистного
вентилятора”.
26. Приводной
ремень
очистного
вентилятора
(Если установлен комплект уменьшения
скорости вентилятора)
Правильное натяжение ремня:
длина пружины (1) = длина на индикаторе (2).
Регулировать гайкой (3).
136
4-59
ВНИМАНИЕ: Комплект уменьшения скорости
вариатора вентилятора имеет два диапазона
скоростей:
-
нормальный, меняется от 400 до 1000
об/мин
-
медленный, меняется от
165 до
420
об/мин

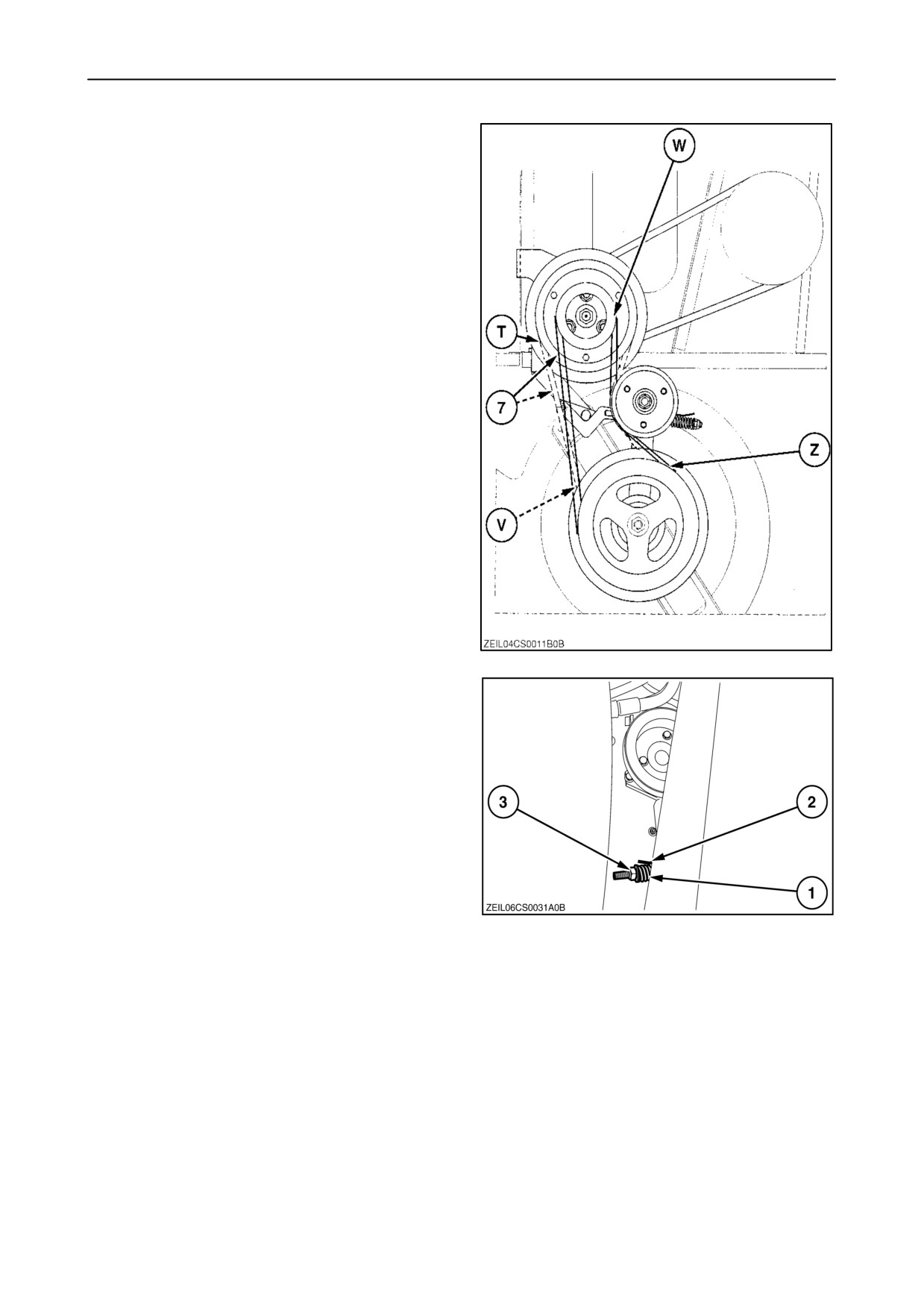

1. Для нормальной скорости устанавливается
ремень (7) в пазах (T) и (V), как показано на
пунктирных линиях.
2. Для медленной скорости устанавливается
ремень (7) в пазах (W) and (Z), как показано на
сплошных линиях.
3. Натянуть ремни, как описано выше.
4. Затянуть
все крепежные элементы,
установить все снятые защиты и закрыть
открытые защитные ограждения.
137
27. Приводной ремень битера Straw Flowt
(если установлен)
Правильное натяжение ремня:
длина пружины (1) = длина на индикаторе (2).
Регулировать гайкой (3).
138
4-60

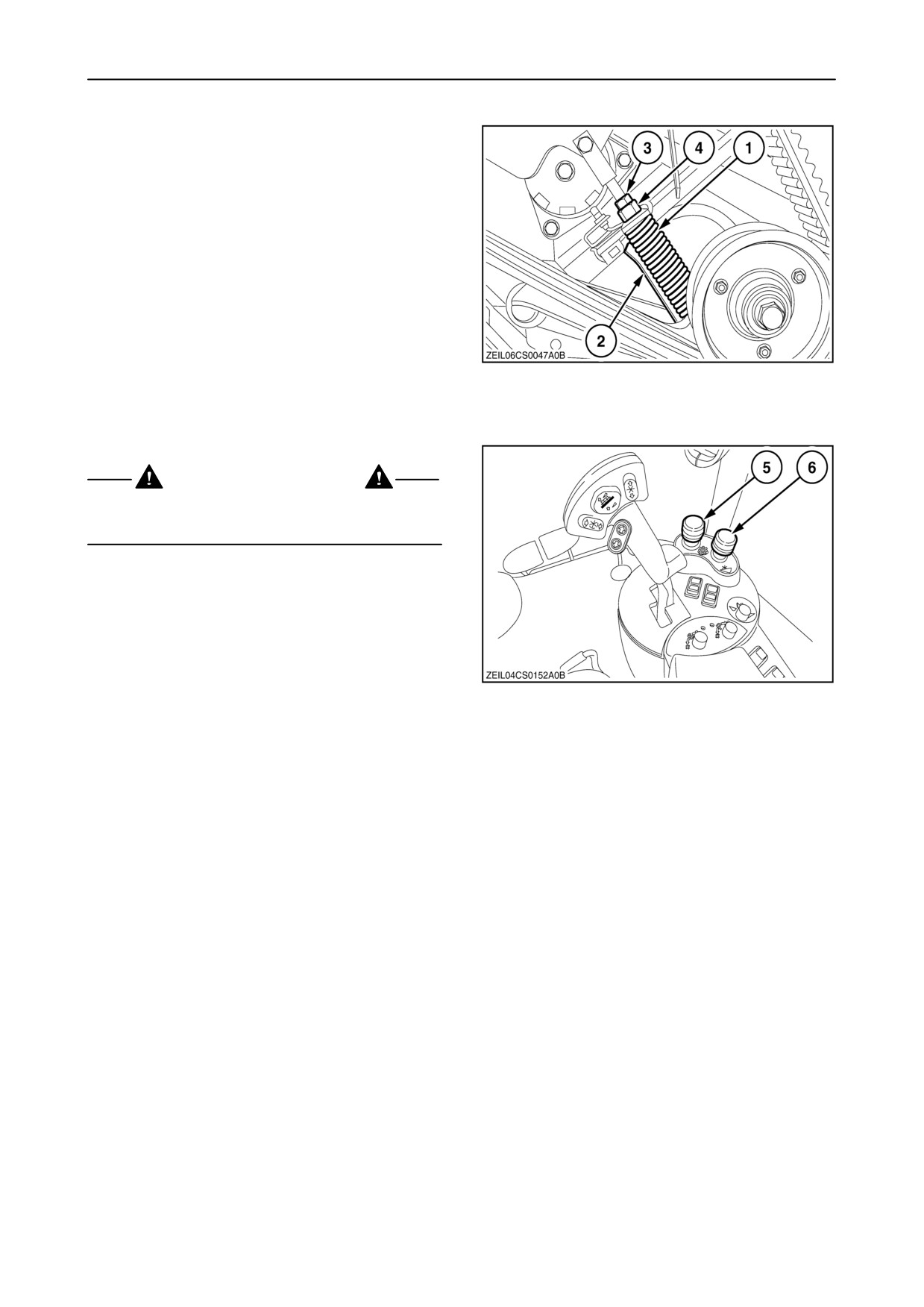

28. Приводной
ремень
вентилятора
двигателя
Правильное натяжение ремня:
длина пружины (1) = длина на индикаторе (2).
Регулировать гайкой (3).
139
29. Ремень
привода
вращающегося
пылеулавливающего фильтра
Ремень натягивается при помощи натяжного
шкива с пружинным натяжителем (1) и не требует
регулировки.
140
30. Ремень привода промежуточного вала
вращающегося пылеулавливающего
фильтра

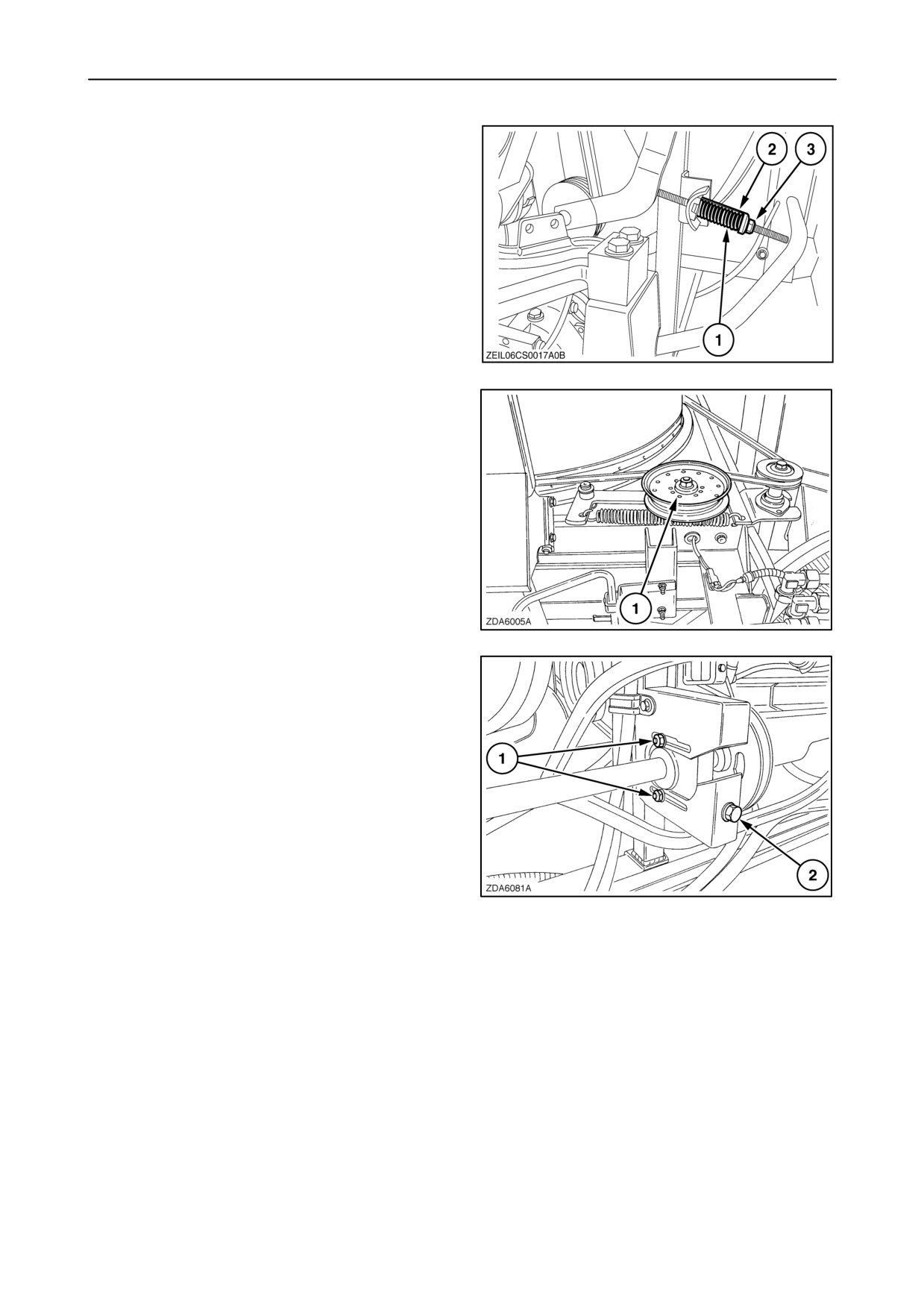

Правильное натяжение ремня:
При приложении силы 23 Н посередине ремня
между шкивами прогиб ремня должен составлять
3 мм.

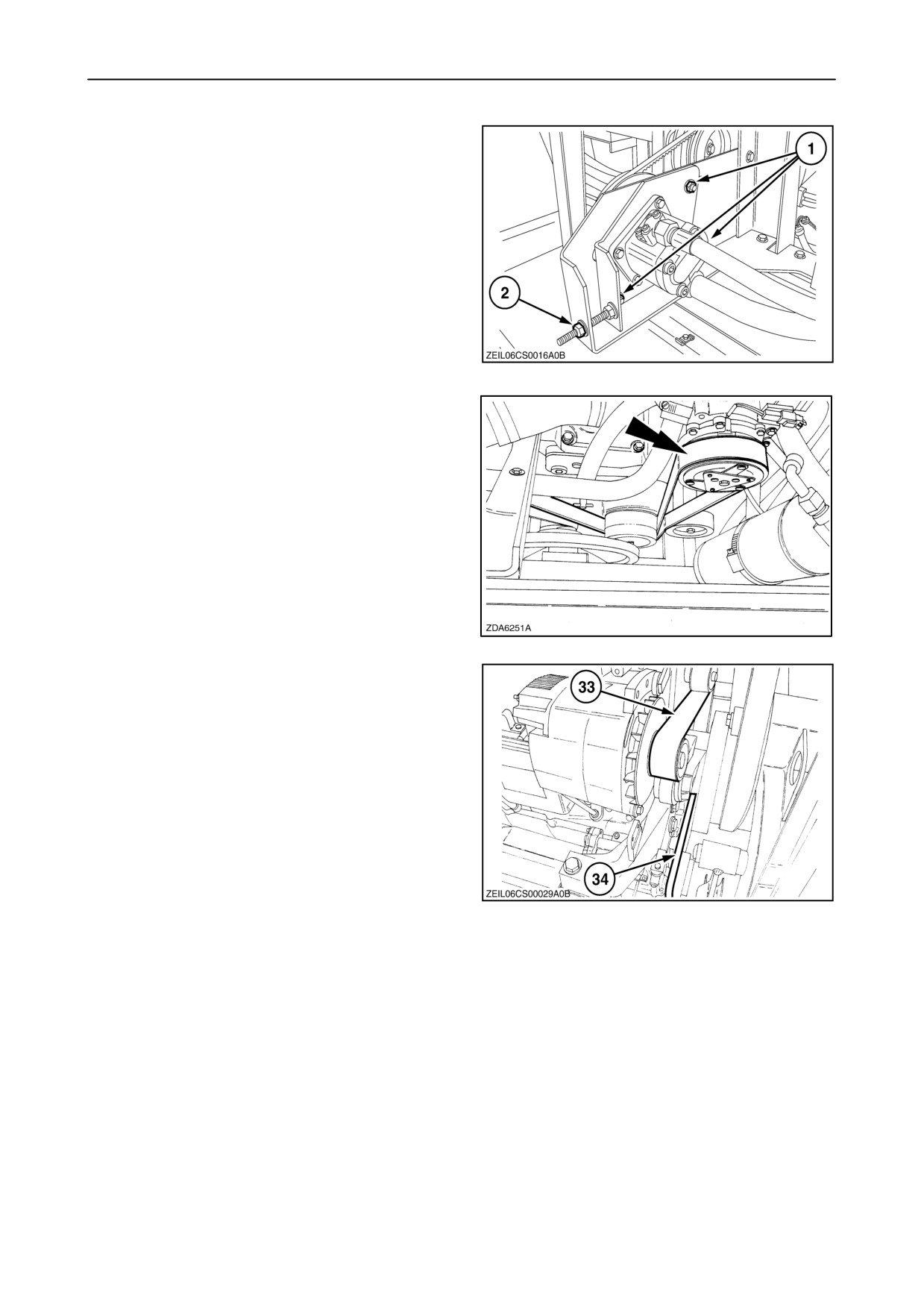

Чтобы отрегулировать натяжение ремня,
необходимо выполнить следующие действия:
1. Ослабить два болта (1).
2. Затянуть болт (2), чтобы получить правильное
натяжение ремня. Корпус подшипника будет
передвигаться в границах длины отверстий.
3. Затянуть два болта (1).
141
4-61
31. Приводной ремень гидравлического
насоса (если установлен)
Правильное натяжение ремня:
При приложении силы 16.8 и 18 Н посередине
ремня между двуумя шкивами прогиб ремня
должен составлять 2.3 мм.
Чтобы отрегулировать натяжение ремня,
необходимо выполнить следующие действия:
1. Ослабить три гайки (1).
2. Отрегулировать натяжение ремня гайкой (2).
3. Затянуть гайки (1).
142
32. Ремень
привода
альтернатора,
водяного насоса и компрессора
кондиционера
Саморегулирующийся шкив не требует
регулировки.
143
33. Ремень привода альтернатора и
водяного насоса
Саморегулирующийся шкив не требует
регулировки.
34. Ремень
привода
компрессора
кондиционера
Не требует регулировки.
144
4-62
ПОДАЧА МАССЫ
Цепь соломоподъёмника
Регулировка цепи соломоподъёмника описана в
параграфе ”Ремки и цепи" в этом разделе.
Скользящая (предохранительная) муфта
Предохранительная скользящая муфта со
звуковым
сигналом
срабатывания
(1)
отрегулирована на заводе-изготовителе для
средних условий эксплуатации и не требует
дополнительной регулировки натяжения.
145
Правильное натяжение муфты
(в случае
рассоединения)
Длина “Y” пружин должна составлять от 37 до
39 мм.
Момент затяжки скользящей муфты составляет
+/- 600 Нм.
146
4-63
ОБМОЛОТ
Противопылевой фильтр
При уборке кукурузы
/подсолнечника снять
противопылевой фильтр (2).
Снять противопылевую защиту, действуя как
описано ниже:
1. Передвинуть на четверть оборота три рычага
и снять крышку
(1), которая крепит
противопылевой фильтр (2).

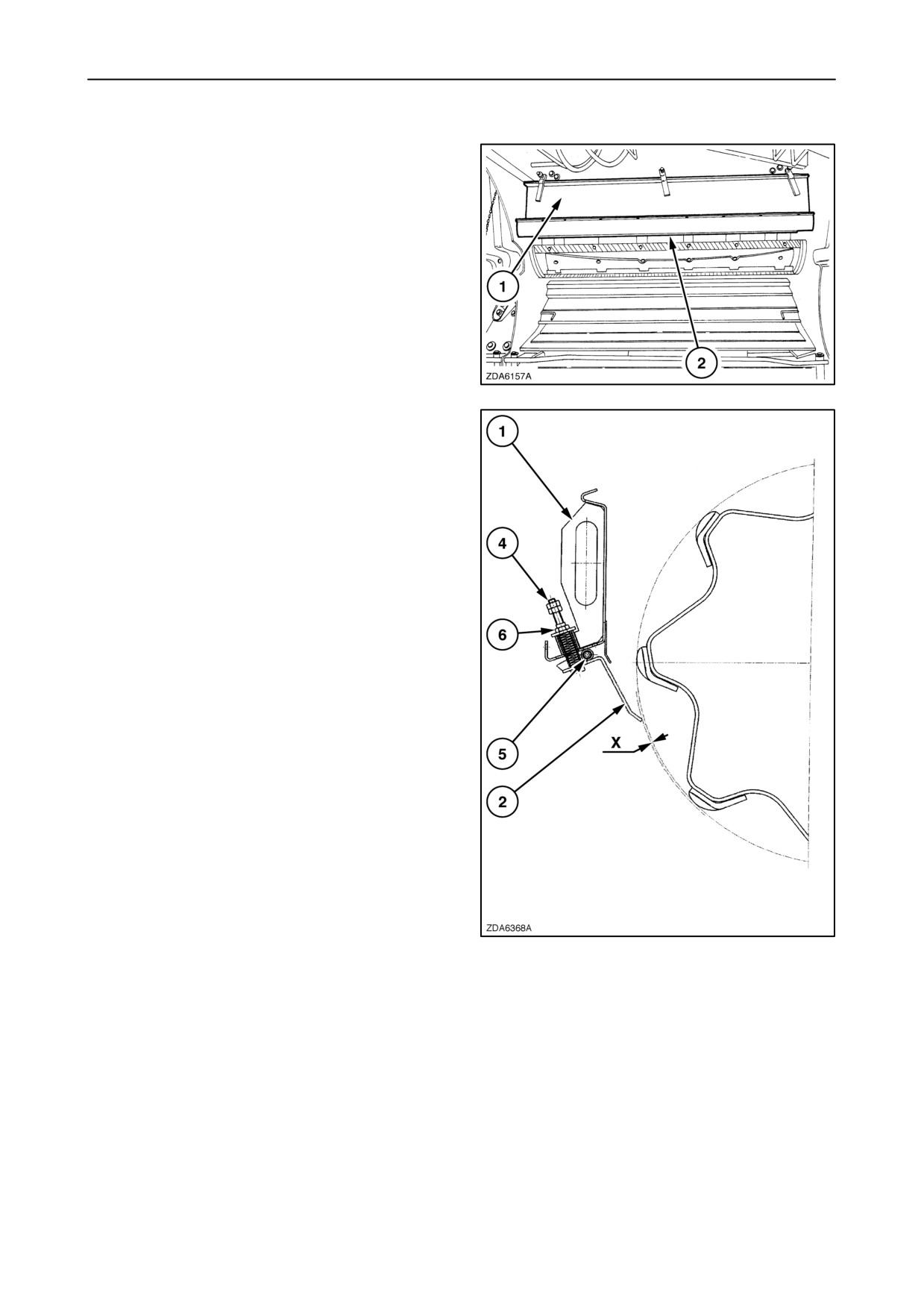

147
2. Отвинтить два болта (4).
3. Вытянуть стержень
(5),
чтобы снять
противопылевую защиту (2).
4. Установить на место крышку (1).
ВНИМАНИЕ: Чтобы установить на место
противопылевую защиту, действуйте в
обратном порядке, чем описанный для снятия,
и отрегулируйте гайками (6), пока зазор между
плитой и ближайшей соскабливающей
(растирающей) планкой барабана в ближайшем
положении не будет равен 1 - 5 мм.
148
4-64
Калибровка барабана
1.
Отрегулировать подбарабанье, как описано в
“РАЗДЕЛ 3 - “ЭКСПЛУАТАЦИЯ КОМБАЙНА В
ПОЛЕВЫХ
УСЛОВИЯХ”,
параграф,
озаглавленный “Зазор подбарабанья".
2.
Повернуть ключ в замке зажигания в
положение "контакт".
3.
Нажать одновременно на такие три кнопки.
• Кнопка выбора часов (1)
• Кнопка настроек (2)
• Кнопка корректировки ширины жатки (3)
4.
На дисплее (6) появится:
“CC 0” = Подбарабанье для зерновых или
кукурузы
или
“CC 1” = Подбарабанье для риса
5.
Нажать на кнопку "СТРЕЛКА ВВЕРХ" (4) или
на кнопку
“СТРЕЛКА ВНИЗ”
(5), чтобы
выбрать “CC 0” или “CC 1.
149
На дисплее (6) появится “CC 0” или “CC 1.
6.
Нажать на кнопку “ЭНТЕР” (7) в течение двух
секунд, чтобы утвердить выбор.
Введение величины будет сопровождаться
коротким звуковым сигналом
7.
Калибровка проведена.
4-65
содержание .. 19 20 21 22 ..
