Регулировка сигнализаторов комбайнов Колос, Нива, Сибиряк

При заполнении бункера, а также при нарушении технологического процесса в колосовом или зерновом шнеках или элеваторах (забивание, обрыв цепи транспортера) срабатывают сигнализаторы, включающиеся при пробуксовке зубчатых муфт, расположенных на валах шнеков.

Необходимый ход А конца рычага 1 (рис. 58) включения сигнализатора регулируют винтом 2 в пределах 4,5—5,5 мм для сигнализатора заполнения бункера и 2,5—3,5 мм для сигнализаторов колосового и зернового шнеков.

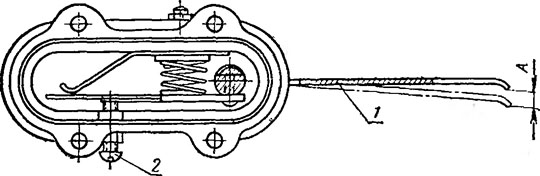

Рис. 58. Регулировки сигнализаторов: 1 — рычаг; 2 — регулировочный винт.

С 1978 г. на двигателях СМД-64 устанавливают генератор переменного тока 15.3701, отличающийся наличием встроенного малогабаритного регулятора напряжения Я112Б.

В соответствии со схемой подключения генератора регулируемое выпрямленное напряжение цепи обеспечивается между положительной («+») его клеммой и «массой» комбайна.

Номинальная мощность установки 1000 Вт, номинальное напряжение 14 В, пределы регулируемого напряжения при работе с аккумуляторной батареей при силе тока нагрузки генератора 36 А для генератора климатического исполнения «У» (умеренного климата) 13,7—14,6 В, для генератора климатического исполнения «Т» (тропического климата)— 13,1—14,0 В.

Регулятор Я112Б, предназначенный для работы в системе автоматического регулирования напряжения генератора, представляет собой специализированную неразборную микросхему.

При эксплуатации генераторной установки нельзя: подключать в схему дополнительный внешний регулятор напряжения, не отсоединив предварительно встроенный регулятор Я112Б; включать, даже кратковременно, аккумуляторную батарею обратной полярности; запускать двигатель от постоянного источника обратной полярности, среднее напряжение которого более 13 В.

В процессе эксплуатации генераторной установки может возникнуть необходимость в замене вышедшего из строя регулятора напряжения Я i 12Б, которую осуществляют при двух возможных вариантах.

Замена регулятора напряжения Я112Б таким же из комплекта запасных. Снимают крышку, закрывающую регулятор Я112Б. Отвертывают четыре винта, крепящие регулятор к теплоотводу. Снимают с клемм регулятора изоляционные прокладки, отсоединяют конденсатор и соединительную шинку между клеммами Б и Д и снимают регулятор. Исправный регулятор устанавливают в обратной последовательности, внимательно следя за правильностью расположения регулятора Я112Б на теплоотводе; клеммы Б и Д должны быть обращены к оси вращения ротора генератора.

При неправильном монтаже регулятор может выйти из строя-

Замена регулятора напряжения Я112Б  на контактно-транзисторный регулятор напряжения РР362-Б (при отсутствий запасног0 регулятора ЯИ2Б). Отворачивают гайки плюсового вы' вода генератора и два винта крышки, закрывающей регулятор
Я1112Б, и снимают крышку. Отсоединяют провод от клеммы Ш регулятора. Отвертывают винты крепления крышки выпрямителя, Ла которой установлен регулятор. Отсоединяют провод от плюсового, выводного болта и провод клеммы Д регулятора от плюсового теплоотвода выпрямителя генератора. Снимают крышку выпрямителя вместе с регулятором. Берут от генератора Г309 крышку выпрямителя с картонной уплотнительной прокладкой и клеммную колодку с изоляционной текстолитовой прокладкой. К выводам обмотки возбуждения припаивают новые наконечники под болт М5. Силовой провод от выпрямителя и провод, ранее присоединенный к клемме Ш регулятора, продевают в соответствующие прорези в изоляционной прокладке и надевают на выводные болты клеммной колодки «+» и Ш. Болты вставляют в клеммную колодку и закрепляют гайками с шайбами.

Второй конец обмотки возбуждения, ранее соединенный с плюсовым теплоотводом выпрямителя, подключают к «массе» генератора под любой доступный винт крепления крышки выпрямителя.

Устанавливают уплотнительную прокладку, крышку выпрямителя и клеммную колодку с изоляционной прокладкой, закрепив их соответствующими винтами.

После подготовки генератора 15.3701 устанавливают в доступном месте контактно-транзисторный регулятор напряжения РР362-Б.

Соединяют клеммы III,В и «массу» регулятора РР362-Б с соответствующими клеммами и «массой» генератора дополнительно изготовленными проводами.

Генератор 15.3701 в хозяйственных условиях устанавливают иа двигатель комбайна, находящегося в эксплуатации (при замене генератора Г309), в такой последовательности.

Подсоединяют силовой провод к клемме «+» генератора 15.3701. Отсоединяют от регулятора РР362-Б все провода и надежно изолируют их. При необходимости контроля включения батареи контрольную лампу подключают между «+» и «—» электрической схемы (в любом удобном месте).
