КОНТРОЛЬ КАЧЕСТВА ВЫПОЛНЕНИЯ ОТВЕРСТИЙ И ГНЕЗД ПОД ЗАКЛЕПКИ

Контроль качества выполнения отверстий заключается в проверке:

правильности расположения отверстий (величины шага перемычки ит. д.);

диаметра и овальности отверстия;

перпендикулярности оси отверстия к поверхности детали;

наличия фасок в отверстии со стороны расположения закладной головки;

шероховатости поверхностей отверстий.

Правильность расположения отверстий контролируется по чертежу и техническим условиям масштабной линейкой или штангенциркулем.

Диаметр и перпендикулярность осей отверстий проверяют калибр-пробкой.

Грани, рваные кромки и трещины в отверстиях не допускаются. Заусенцы на кромке отверстий в пакетах, образующиеся со стороны выхода сверла, необходимо удалять согласно технологической карте.

Глубину гнезд под потайные головки контролируют с помощью калибр-заклепки (рис. 41, а) и индикаторного приспособления (рис. 41, б).

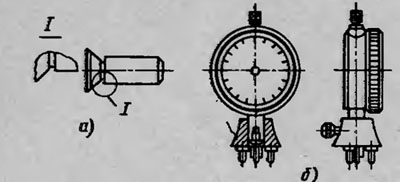

Рис. 41. Средства для контроля глубины гнезда:
а — калибр-заклепка; б — индикаторное приспособление КП-2
