8.12.5.

ОЦЕНКА БЕЗОПАСНЫХ РАССТОЯНИЙ ДЛЯ ОГНЕВЫХ ШАРОВ

8.12.5.1. ДВА ПОДХОДА

Первый из используемых для оценки безопасных расстояний подходов - это "прагматический" подход. Он основан на исследовании происшедших аварий и определяет приблизительные границы между различными классами поражения, исходя из местоположения убитых, пострадавших с различными степенями тяжести поражения и тех, кто укрылся от опасности. Этот подход применяется в областях, связанных с оценками последствий взрывов ВВ, и описывается в работах [Robinson,1944; Healy,1965]. В этих работах, особенно в последней, делаются попытки найти закономерности для описания безопасных расстояний при взрывах ВВ на основе фактических инцидентов с применением закона подобия Хопкинсона. Работа [Healy.1965] положена сегодня в основу Британской инструкции по безопасным расстояниям для складов ВВ и боеприпасов. Данных для проведения таких исследований достаточно много (см. гл. 10).

Отметим, что в литературе [Crawley.1982] рассмотрен вопрос о выживании людей, оказавшихся значительно ближе к опасному объекту, чем допустимо по теории. В цитируемой работе приводятся случаи выживания пожарных,находившихся на таких малых расстояниях от разорвавшейся автоцистерны, как 30 м. В работе [Eisenberg,1975] говорится о том, что у пожарных есть одно "чисто практическое правило". Оно гласит: "Пожарные умирают от действующего на них излучения тогда, когда они находятся на расстоянии ближе чем 75 м от крупного огневого шара" (имеется в виду огневой шар, возникающий при разрушении большой американской железнодорожной цистерны). Подобные значения безопасных расстояний, по-видимому, на порядок величины меньше, чем полученные из теории. К сожалению, такие данные нельзя использовать в качестве основы для вычислений безопасных расстояний, поскольку они имеют большую степень неопределенности.

Здесь надо сказать, что данных об огневых шарах не так уж много. По этому поводу в работе [Stinton,1978] говорится, что сразу после аварии 11 июля 1978 г. в Сан-Карлосе (Испания) тела погибших сразу стали перемещать, даже не попытавшись зарегистрировать их расположение; в таких случаях, по мнению Стинтона, и без того довольно трудная задача по идентификации жертв становится практически невыполнимой.

Однако мы предприняли попытки извлечь из изучения катастрофы в Сан-Карлосе и других аварий все возможные выводы (см. гл. 9).

Второй подход, применяющийся для оценки безопасных расстояний, -теоретический. Его цель заключается либо в вычислении определенного размера огневого шара, либо в нахождении общих закомерностей огневых шаров и интенсивности излучения на любых заданных расстояниях, с тем чтобы прогнозировать физиологические эффекты такого излучения.

8.12.6. ПОДХОД К ОЦЕНКЕ БЕЗОПАСНЫХ РАССТОЯНИЙ ОТ ОГНЕВОГО ШАРА, ОСНОВАННЫЙ НА АНАЛИЗЕ АВАРИЙ

8.12.6.1. АНАЛИЗ АВАРИИ 11 ИЮЛЯ 1978 г.

В САН-КАРЛОСЕ (ИСПАНИЯ)

Общие обстоятельства этой аварии описаны в гл. 9. Как отмечалось выше, данные по расположению тел погибших и пострадавших людей весьма отрывочны. Отчасти это произошло потому, что погибшие были вывезены с места аварии без предварительной регистрации их местоположения. Во-вторых, испанские специалисты, по-видимому, не сделали никаких попыток систематического анализа в отношении местонахождения очевидцев случившегося, как пострадавших, так и не пострадавших. (Надо сказать, что при аварии 1 июня 1978 г. в Фликсборо (Великобритания) попытка зарегистрировать расположение тел погибших также окончилась неудачей [Flixborough.1975].)

В третьих, уже нельзя получить информацию от оставшихся в живых людей, так как они сейчас разбросаны по разным местам и связаться с ними трудно. Тем не менее определенные выводы сделать можно, и полученные результаты, какими бы они ни были грубыми, - это самое ценное, что можно вынести из этой аварии.

В отчете [Scilly,1978] указана площадь, на которой произошла авария: около 400 м в длину и 80 м в ширину, т. е. 32 тыс. м2. Общее число людей, находившихся на этой площади, - около 500 [Stinton.1978]. Число мгновенно погибших оценивается в 95 человек (5 человек погибли под обломками здания дискотеки, находившегося вне площади аварии); 115 человек умерли некоторое время спустя, и 67 человек были помещены в больницу. Предполагая, что люди, оказавшиеся в зоне аварии, были равномерно распределены, площади поражения будут выглядеть следующим образом:

Если принять, что площадь поражения - это полукруг, то соответствующие площадям поражения радиусы будут следующими: а) 62 м; б) 92 м; в) 105 м. Радиус огневого шара, вычисленный согласно [Marshall,1977b], в предположении, что М = 23 т, равен

R = 27,5 ∙ М1/3 = 78 м

Однако существует некоторая неопределенность в отношении нахождения центра огневого шара.

Из всего сказанного можно сделать вывод, что те, кто умер мгновенно, попали в пределы огневого шара; тяжело поражены были люди, находившиеся на расстояниях, превышающих радиус огневого шара не более чем в 1,5 раза. Высокой смертности способствовал целый ряд факторов. Сюда входили и малое количество укрытий, и то, что люди были практически без одежды, и тот факт, что до аварии кожа у людей в результате длительного пребывания на солнце была предварительно нагрета. Один фактор, возможно, содействовал выживанию. Это близость моря, в которое часть людей бросилась спасаться.

8.12.6.2. АВАРИЯ 30 АВГУСТА 1979 г. в ГУД-ХОПЕ

(шт. ЛУИЗИАНА, США)

Столкновение в море, в результате которого произошел выброс бутана, случилось 30 августа 1979 г. и описано в [NTSB,1980]. В аварии погибло 12 чел. и 25 чел. было поражено. Все началось с того, что грузовое судно столкнулось со стоящей у пирса баржой с бутаном. Удар пришелся по центру баржи и пробил по крайней мере один из танков. В результате утечки газа образовался огневой шар высотой в "сотни футов" (≈100 м ?). Существовал он "меньше минуты" или, согласно [SaS,1980], около 30с. Как на грузовом судне, так и на пирсе было отмечено действие избыточного давления.

В отчете [NTSB.1980] дается исключительно подробное описание аварии и прилагается карта, на которой нанесены координаты расположения тел погибших, показывающие, где они находились во время действия огневого шара. К сожалению, опубликованная карта имеет относительно мелкий масштаб, равный 1:24 000. Основанный на этой карте рис. 8.7 воспроизводит расположение тел погибших, а также судов согласно фактическому материалу, приведенному в [NTSB.1980].

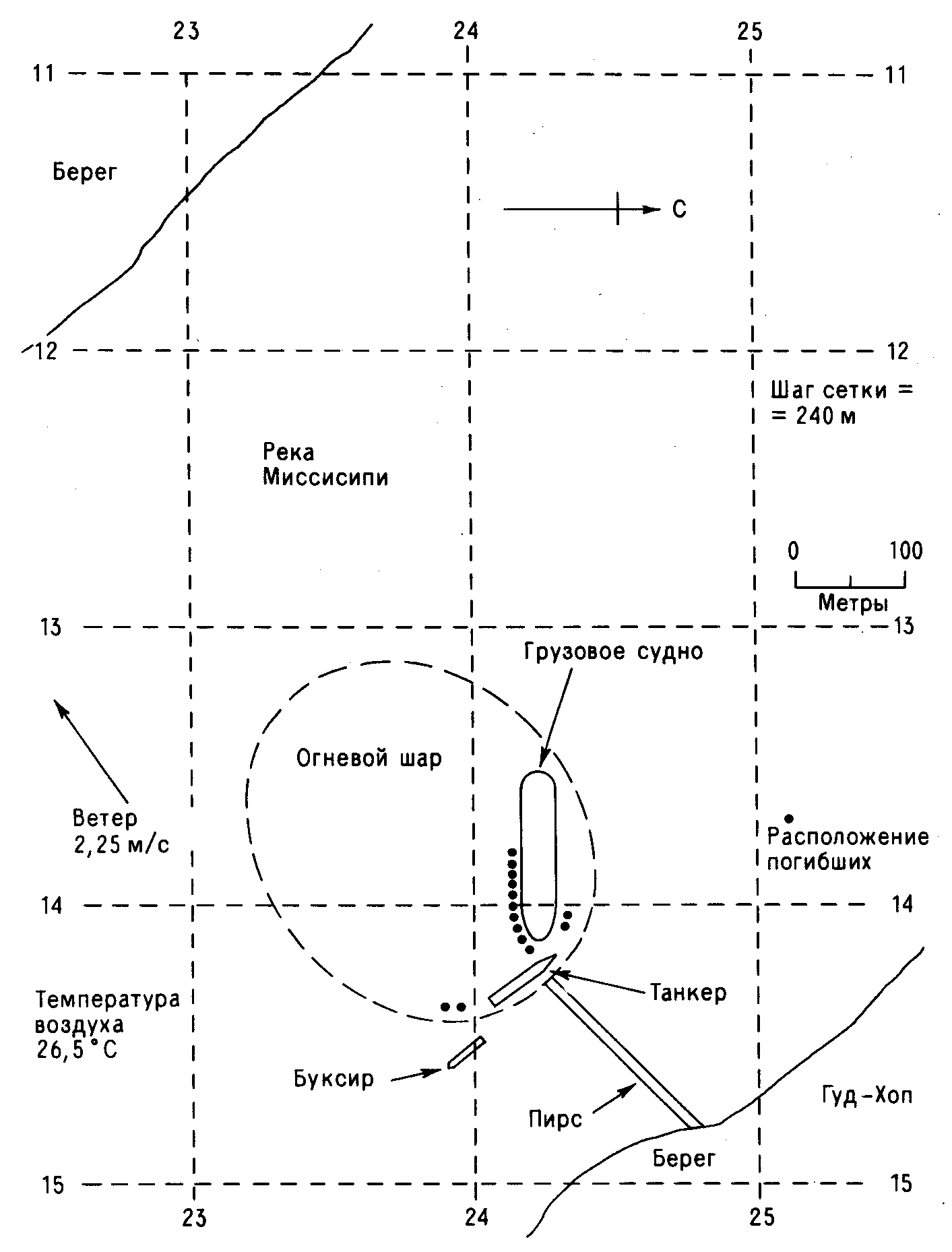

Рис. 8.7. Схематический план местоположения и размеров огневого шара при аварии 30 августа 1979 г. в Гуд-Хопе (шт. Луизиана, США).

Количество выброшенного бутана не установлено. На барже было 6 танков, расположенных по всей ее длине двумя группами по три танка, стоящих рядом друг с другом. По сообщениям, чистый груз составлял 283 тыс. американских галлонов, или около 630 т СНГ (утверждается, что бутана). Судя по отчету, поврежденные танки были найдены в различных местах. Установлено, что танки 1 и 2 отделились от баржи и дрейфовали вниз по течению реки. Горение танков продолжалось в течение 3 ч после столкновения. Третий танк оказался пробитым и впоследствии был обнаружен пустым. Он затонул вместе с носовой частью баржи. Остальные три танка (4, 5 и 6) после того, как отделились от баржи, дрейфовали в огне вниз по течению. У танков 4 и 5 произошло растрескивание, а танк 6, у которого из предохранительного клапана все это время выделялся газ, в конечном счете обнаружен неповрежденным и содержащим 53 тыс. американских галлонов бутана (118 т).

По-видимому, из этого должно быть ясно, что полное разрушение претерпел только танк 3. При установленной на момент аварии температуре окружающей среды 26 °С максимальное избыточное давление воздушной ударной волны составляло около 0,3 МПа. Сколько из 100 т бутана, содержавшихся в танке, мгновенно испарилось или выкипело, сказать трудно, но, вероятно, горение длилось меньше одной минуты. Поэтому есть некоторые основания предположить, что все содержимое, т. е. 100 т, могло принять участие в образовании огневого шара. Согласно [Marshall,1979b], если φ= 100 т, то

R = 27,5 ∙ М1/3 = 127 м

Судя по карте Национального совета по безопасности на транспорте

(NTS В), радиус огневого шара составлял 120 - 150 м.

Во время действия огневого шара в непосредственной близости от него, т. е. в радиусе 200 м от его центра, находилось 39 человек. Размещение этих людей, а также полученные ими поражения представлены в табл. 8.9. Таким образом, поражения были следующими:

Помимо этого надо было включить в рассмотрение и тех людей, которые находились на грузовом судне ниже палубы (20?) и буксире (1), а также тех, кто, возможно, спасся от действия огневого шара. Тем не менее каждый из них

ТАБЛИЦА 8.9. Расположение людей во время действия огневого шара и полученные ими поражения

находился на расстоянии в пределах 1,5 диаметра огневого шара, причем два из трех остались в живых. От ожогов умерло 9 человек, что составляет 24%.
