содержание .. 29 30 31 32 33 34 35 36 37 38 39 40 ..
§ 12. ВЛИЯНИЕ РАЗЛИЧНЫХ ФАКТОРОВ НА МЕХАНИЧЕСКИЕ СВОЙСТВА ДРЕВЕСИНЫ И ПЛАСТМАСС
Старение пластмасс
При эксплуатации строительные конструкции подвергаются воздействию не только влаги и температуры, но и света
(солнечной радиации, теплового облучения),
химической агрессии и т. д. Для капитального строительства имеет важное
значение устойчивость материалов против длительного воздействия
различных факторов. Способность материала сопротивляться разрушающему
действию внешней среды характеризуется его физико-химической стойкостью.
Большинство полимеров, как уже отмечалось, обладают достаточно высокой
стойкостью к агрессивным химическим средам (кислотным, щелочным,
соляным) Можно подобрать полимер, обладающий антикоррозийными качествами
против воздействия конкретного химического агента. Полимеры, как
правило, не гниют.
Вместе с тем при длительном воздействии различных атмосферных факторов
полимеры постепенно разрушаются. Этот процесс называется старением и
сопровождается нарушением структуры полимера, появлением трещин
(поверхностных и в толще материала), помутнением поверхности и т. д. В
стеклопластиках наблюдается оголение наполнителя, нарушение связи его со
связующим, вымывание его.
Старение вызывает снижение механических характеристик материалов, что
учитывается при расчете строительных конструкций соответствующими
коэффициентами условий работ. Выше рассмотрено влияние
температурно-влажностных факторов на различные материалы и
соответствующие коэффициенты m1 и mw.
Для стеклопластиков, применяемых в несущих и ограждающих конструкциях,
эксплуатируемых в условиях воздействия солнечной радиации и теплового
облучения, старение учитывается коэффициентом m1, значения которого
приведены в табл. 4 для различных районов страны.
Следует отметить, что влияние атмосферных факторов на старение пластмасс изучено еще недостаточно. Фактические данные наблюдений за материалами в натурных условиях накапливаются, и это будет способствовать совершенствованию проектирования для обеспечения долговечности конструкций.

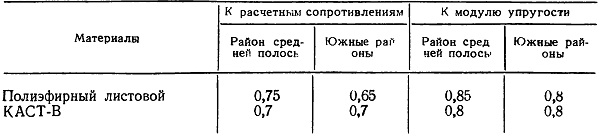

Таблица 4. Коэффициенты условий работы для стеклопластиков
содержание .. 29 30 31 32 33 34 35 36 37 38 39 40 ..
