§ 22. ОПРЕДЕЛЕНИЕ МЕСТА МАЛОМЕРНОГО СУДНА ПО БЕРЕГОВЫМ ПРЕДМЕТАМ Судоводителю-любителю чаще всего приходится плавать вблизи берегов и пользоваться береговыми ориентирами для определения места судна. Систематическое определение своего места исключит ошибки навигационных приборов и случайных отклонений судна с курса. Основное правило судовождения — не потерять своего места. Причина почти всех без исключения навигационных аварий — незнание места судна или ошибка при его определении. 1. По пеленгу и приближенному расстоянию
Этот способ (рис. 47) дает приближенное определение места судна в море и применяется на малых судах, не имеющих полного комплекта навигационных приборов. Для определения места судна действуют в такой последовательности: а) по компасу берут пеленг на известный предмет, нанесенный на карту; б) на глаз или при помощи бинокля с сеткой определяют расстояние до предмета; в) компасный пеленг КП исправляют поправкой компаса D К и находят истинный пеленг ИП; г) линию истинного пеленга прокладывают на карте от опознанного предмета и на ней откладывают циркулем измеренное расстояние AM . Пересечение ножки циркуля с пеленгом и даст приближенное местонахождение судна (точку М на рис. 47). На карте рядом с полученным местом записывают момент времени определения по часам. 2. По двум пеленгам одного предмета (крюйс-пеленг) Этот способ (рис. 48) позволяет определить место по одному предмету, пеленгуя его на постоянном курсе дважды в разное время и рассчитывая пройденное судном расстояние за время между пеленгами. Место, полученное этим способом, называется счислимо-обсервованным. Порядок работы следующий: а) берут по компасу первый пеленг на предмет КП 1, замечая момент времени по часам и отсчет лага; б) спустя некоторое время, достаточное для изменения пеленга на угол, больший 30°, берут второй пеленг этого же предмета КП 2, замечая момент времени по часам и отсчет лага; в) исправляют первый и второй компасные пеленги поправкой компаса D К , находят истинные пеленги ИП 1 и ИП 2.Истинные пеленги прокладывают на карте от изображения берегового предмета до пересечения с линией курса судна КК 1; г) определяют в милях пройденное судном расстояние за время между первым и вторым пеленгами по лагу, а если лага нет, то по скорости хода и времени; д) полученный путь судна за время между пеленгами откладывают по курсу судна КК 1 от точки В. Предположим, что этот путь равен отрезку ВС; е) из точки С проводят линию, параллельную первому пеленгу Р 1А, до пересечения со вторым пеленгом. Получим точку М, которая и будет искомым счислимо-обсервованным местом судна в момент взятия второго пеленга; ж) около точки М наносят небольшой треугольник, которым принято обозначать счислимо-обсервованное место, ставят момент по часам, отсчет лага и прокладывают исправленный курс судна МК 2 уже из полученной точки.
Имеется несколько частных случаев крюйс-пеленга, из которых опишем один. Идя заданным курсом, пеленгуют предмет, когда он придет на курсовой угол 45°. Замечают время и лаг. Второй раз замечают время и лаг, когда предмет пройдет на траверз (КУ=90°). Так как курс и два пеленга образуют прямоугольный равнобедренный треугольник (оба угла у гипотенузы равны 45°), то расстояние до предмета в момент траверза равно расстоянию, пройденному судном между пеленгами. Проложив линию второго пеленга перпендикулярно линии курса и отложив по ней пройденное расстояние, получают место судна без излишних графических построений. 3. По пеленгам двух предметов
При этом способе (рис. 49) определение места производят по двум береговым предметам А и В, направления на которые составляют углы не менее 30 и не более 120°. Для большей точности определения своего места надо вторым пеленговать предмет, расположенный ближе к траверзу (предмет В), т. е. к плоскости, перпендикулярной диаметральной плоскости судна. Это необходимо потому, что при движении судна медленнее изменяется пеленг, находящийся по носу или корме, а траверзные пеленги изменяются быстро. Время по часам и отсчет лага необходимо записывать в момент взятия второго пеленга. Этот способ определения места судна наиболее распростра нен, сравнительно легко осуществим и дает вполне удовлетворительные результаты. После того как произведено пеленгование, которое надо проводить быстро, чтобы по возможности не было разрыва во времени между первым и вторым пеленгованием, необходимо компасные пеленги исправить поправкой компаса D К и полученные истинные пеленги проложить на карте. Точка пересечения пеленгов дает местоположение судна в момент пеленгования и называется обсервованной точкой, обозначаемой на карте точкой в кружочке. На нашем рисунке такой точкой является точка М, от которой и продолжается ведение прокладки. 4. По пеленгам трех предметов

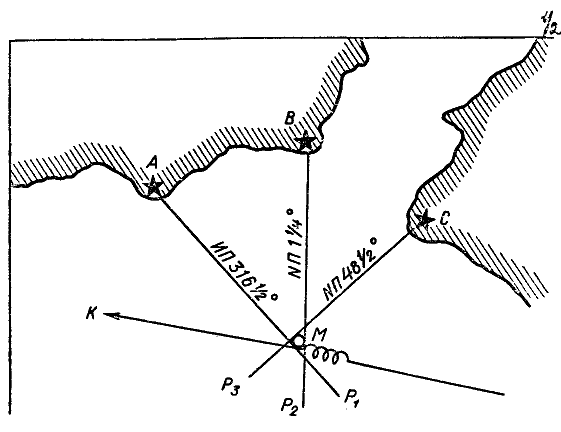

При определении места судна по пеленгам трех предметов А, В, С (рис. 50) пеленгование производят в следующем порядке: берут пеленг первого предмета А, расположенного ближе к диаметральной плоскости судна, затем пеленги второго и третьего предметов Б и С. В момент взятия второго пеленга замечают время по часам. На судах, идущих с большой скоростью и при малых расстояниях до предметов, пеленги приводят к одному моменту, засеченному во время пеленгования третьего предмета. Для этого вторично пеленгуют второй, а затем первый предмет и рассчитывают их средние пеленги. Получив три компасных пеленга, рассчитывают истинные пеленги и прокладывают их на карте. В идеальном случае все три пеленга должны пересечься в одной точке, но на практике это бывает редко и получается небольшой треугольник погрешности из-за неточности пеленгования, неправильного учета девиации и склонения. Если стороны этого треугольника малы, то за место судна принимают точку в его центре. Если треугольник получился большой, необходимо изменить поправку компаса на 3—4° в любую сторону и снова проложить пеленги. При этом может получиться маленький треугольник, расположенный в середине или сбоку от первого. Это значит, что прежняя поправка компаса была неправильной и найдена верная поправка компаса для данного магнитного курса. При получении треугольника размером больше первого следует изменить поправку компаса на 3—4° в другую сторону и снова проложить пеленги на карте. Около обсервованного места надписывают, как обычно, время и лаг. Этот способ определения места судна в море является одним из наиболее точных и дает возможность проверить правильность определенной судоводителем поправки компаса. 5. По двум расстояниям до двух предметов
Пусть, например, при помощи бинокля с сеткой или ручного дальномера мы измерили D 1 и D 2 — расстояния до двух предметов А и В. Радиусами, равными измеренным расстояниям, из точек А и В делаем засечки, как показано на рис. 51. Получим две точки пересечения дуг, но судно может быть только в одной из них. В какой именно — подскажет пеленг, взятый на какой-либо предмет во время измерения до него расстояния (в данном случае пеленг ИП). Следовательно, судно находится в точке F , а не в точке F 1 . Если оба предмета расположены на одном берегу, место судна определяется на карте однозначно точкой, которая получается от пересечения двух дуг, проведенных радиусами, равными измеренным расстояниям до предметов. 6. По пеленгу и глубине При невозможности определить место судна одним из вышеописанных способов судоводитель-любитель может приближенно сделать это при помощи пеленга на известный предмет с одновременным измерением глубины (рис. 52). Компасный пеленг исправляют поправкой компаса и прокладывают на карте. Если плавание происходит в приливном море, то измеренная глубина приводится к нулю карты, для чего из измеренной глубины вычитается высота прилива на данный момент. Место судна определяется на пеленге в той его части, где на карте указана приведенная к нулю карты
глубина. На карте ставится буква П. Этот способ не очень надежен, и судоводитель-любитель при первой же возможности должен более точно определить место своего судна. Применительно к малым судам наиболее надежным способом определения места в море является способ определения места судна по пеленгам трех предметов. Другие способы по степени точности располагаются в такой последовательности: по двум пеленгам, крюйс-пеленгу, по двум расстояниям, по пеленгу и расстоянию и наименее точный — по пеленгу и глубине. Так как судоводитель-любитель пользуется самыми простейшими навигационными приборами и простейшими способами определения места, то он должен следовать правилу: «считай себя ближе к опасности».
