В промышленности применяют различные металлы и сплавы, поэтому
использование сварки при выполнении их соединений не является редкостью.
Очень важно иметь представление о том, как правильно это делать. Далее
будут рассмотрены особенности дуговой сварки различных материалов.
Сварка алюминиевых сплавов
В зависимости от состава алюминиевые сплавы
имеют различную свариваемость. Например, дюралюминий (сплав алюминия с
медью) отличается плохой свариваемостью, поэтому его соединяют не
сваркой, а клепкой; силумины (сплавы алюминия с кремнием), напротив,
варятся довольно хорошо.
При соединении алюминия используют сварку плавлением и давлением,
способы сварки: ручная и механизированная в среде аргона плавящимся (при
автоматической и
полуавтоматической сварке) и неплавящимся (при ручной дуговой)
электродами, а также покрытыми электродами (при толщине изделия более 5
мм).
Режим полуавтоматической сварки плавящимся электродом в среде аргона для
металла толщиной 3 мм:
диаметр электрода – 0,8 мм;
величина сварочного тока – 120–145 А;
скорость сварки – 30 м/ч;
скорость подачи проволоки – 900 м/ч;
расход газа – 15–17 л/мин.
Режимы автоматической сварки неплавящимся электродом представлены в
табл. 26.

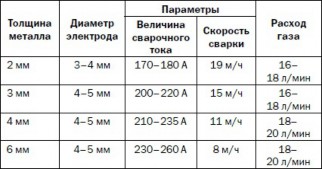

Таблица 26. ПРИМЕРНЫЕ РЕЖИМЫ
АВТОМАТИЧЕСКОЙ СВАРКИ АЛЮМИНИЯ И ЕГО СПЛАВОВ ВОЛЬФРАМОВЫМ НЕПЛАВЯЩИМСЯ
ЭЛЕКТРОДОМ
Основная проблема при сварке алюминия
наличие тугоплавкой оксидной пленки (температура плавления – 2050 °C). Поэтому данный материал требует специальной подготовки, т. е. обезжиривания (бензином или ацетоном), удаления с поверхности оксидной пленки (химическим или механическим способом) и применения присадок, которая должна быть завершена за 2–4 часа до проведения основных работ.
Для сварки алюминия и сплавов рекомендуется постоянный ток прямой полярности. Материал нуждается в предварительном подогреве до 300–400 °C в
зависимости от толщины. Она же определяет и необходимость разделки кромок. Если толщина металла больше 2 мм, тогда детали сваривают с разделкой кромок и зазором, составляющим половину толщины металла; если толщина равна 1–2 мм, то изделие сваривают без разделки и применения присадок.
Скорость сварки алюминия должна превышать скорость сварки стали.
При сварке в среде аргона на переменном токе подбирают вольфрамовые электроды диаметром 5–6 мм при толщине изделия до 5 мм. Угол между присадочной проволокой, подаваемой возвратно-поступательными движениями, и электродом должен сохраняться прямым.
Сварка меди
Сварка меди и ее сплавов сопряжена с определенными трудностями, поскольку этот металл имеет высокую теплопроводность и при расплавлении подвержен сильному окислению. Для меди и ее сплавов применяют практически любые виды и способы сварки. В
нижнем положении используют дуговую сварку угольным либо металлическим плавящимся или неплавящимся электродом.
Медные пластины толщиной до 15 мм сваривают угольными электродами, а если она превышает 15 мм – графитовыми. Для сварки рекомендуется следующее:
постоянный ток прямой полярности и применение длинной дуги;
постоянный ток обратной полярности и короткую сварочную дугу при применении покрытых электродов (характер движений – возвратно-поступательный);
положение электрода к изделию – под углом в 90°. При сварке присадочную проволоку (наилучшей считается проволока с раскислителем, которую может заменить флюс, состоящий из 95 % буры и 5 % металлического магния) не вводят в сварочную ванну, а придерживают под углом в 30° к поверхности изделия. Высокой производительностью отличаются электроды марок АНЦ-1 и АНЦ-2;
использование асбестовых или графитовых подкладок;
односторонняя сварка стыковых соединений в один проход;
прогрев медных листов толщиной более
5 мм до 300 °C, односторонняя разделка кромок под углом в 70°. При толщине листов до 5 мм ни прогрев, ни разделка кромок не требуются.
Режимы сварки меди и ее сплавов наглядно представлены в табл. 27.

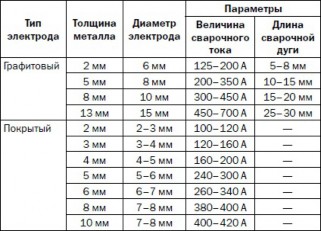

Таблица 27. ПРИМЕРНЫЕ РЕЖИМЫ
СВАРКИ МЕДИ И ЕЕ СПЛАВОВ
Сварка бронзы
К сварке бронзы прибегают в случае
необходимости исправить дефектные отливки, при ремонте изделий из нее и для наплавки. Для этого используют угольные и металлические электроды, а в среде аргона – вольфрамовые. Технология сварки бронзы аналогична работе с медью (ток постоянный обратной полярности). Но есть некоторые особенности, которые следует иметь в виду:
вести процесс нужно быстро, чтобы
ограничить нагревание основного металла и величину сварочной ванны, ускорить охлаждение и кристаллизацию;
следует применять присадочные прутки из фосфористой бронзы;
подогревать металл при сварке и использовать флюсы необязательно.
Сварка чугуна призвана устранить дефекты, образовавшиеся в отливках и промышленных конструкциях. В соответствии с температурой предварительного подогрева сварка чугуна бывает:
холодной, которая предполагает ряд операций, а именно: очистку, разделку кромок, сварку и проковку. Для сварки подбирают определенные марки электродов:
медно-никелевые (МНЧ-2), дающие наплавленный металл, поддающийся обработке. При их применении необходимо избегать перегрева изделия, поэтому его время от времени охлаждают. После сварки валики проковывают легким слесарным молотком;
никелевые (ОЗЧ-3), которыми можно
устранять небольшие дефекты на чугунном литье. Чтобы не допустить образования трещин в зоне сварного шва, изделие подвергают проковке;
медно-железные (ОЗЧ-2), сфера применения которых совпадает с описанной в предыдущем пункте;
железоникелевые (ОЗЖН-1), которые дают шов высокой прочности, наложенный на поверхность чугунного изделия;
стальные (УОНИ-13/45) с легирующим покрытием, перед применением которых требуется разделать кромки изделия. При сварке шов накладывают отдельными участками длиной примерно 100 мм. После этого остуженное изделие проковывают;
горячей, в которую входят предварительная обработка, формовка, доведение температуры изделия до 600– 800 °C, сварка и охлаждение. Очищенное от загрязнений изделие формуют, т. е. на дефектном участке разделывают полость для удобства манипулирования электродом,
предотвращения вытекания расплавленного металла из сварочной ванны и сообщения наплавке надлежащей формы. Для формовки используют графитовые пластинки и формовочную массу (смесь кварцевого песка с жидким стеклом).
Подогрев, который необходим для снижения скорости охлаждения и повышения пластических свойств соединения, осуществляют посредством индукционного тока или помещают изделие, если его габариты позволяют, в нагревательную печь.
Для горячей сварки подходят электроды марок ЭЧ-1, ЦЧ-5 и ЭЧ-2 диаметром 8, 10, 12 и 16 мм, рассчитанные на работу при величине тока 600–800, 700–800, 10001200 и 1500–1800 А соответственно. Ручную дуговую сварку ведут угольными электродами диаметром 8-18 мм на постоянном токе прямой полярности (280–600 А).
Горячая сварка чугуна отличается большей трудоемкостью, чем холодная. При объемной сварочной ванне жидкий металл
следует перемешивать концом присадочного прутка. Для защиты и раскисления металла применяют флюсы.
В основу классификации сталей могут быть положены различные признаки, например:
по химическому составу стали подразделяются на углеродистые и легированные;
по назначению – на конструкционные, инструментальные и с особыми свойствами;
по способу производства – на конвекторные, мартеновские и электросталь и т. д.
Сварка сталей
В состав углеродистых сталей входят 0,1– 0,7 % углерода, марганец, кремний, примеси серы и фосфора. Для каждой марки стали разработаны стандарты – ГОСТ 380-71 (обыкновенного качества), ГОСТ 1050-74 (качественная сталь), ГОСТ 5521-76 (для судостроения) и др.
Легированные стали имеют в своем составе элементы, введенные с целью
придания материалу тех или иных свойств. По содержанию легирующих элементов стали делятся на низко– (до 2,5 %), средне– (2,5- 10 %) и высоколегированные (более 10 %).
По свариваемости выделяются четыре группы сталей:
хорошо свариваемые стали. Сюда входят низкоуглеродистые стали (содержание углерода – 0,23 %), например ВСт3 сп5, СтТсп; низколегированные низкоуглеродистые стали (содержание углерода – 0,15 %), например 10 Г2 С, 12 Г2 СМФ и др. Они свариваются без каких-либо ограничений (по толщине металла, температуре окружающего воздуха, жесткости изделия и пр.). Диапазон режимов довольно широкий;
удовлетворительно свариваемые. Это стали с содержанием углерода 0,22-0,3 %, например Ст4, Ст25 и др.; низколегированные низкоуглеродистые стали (содержание углерода – 0,14-0,22 %), например 15 ХСНД, 16 Г2 АФ и др. Такие материалы свариваются с некоторыми ограничениями, в частности
толщина металла не должна превышать 20 мм, температура воздуха должна быть не ниже
-5 °C, а режим сварки следует тщательно подбирать;
ограниченно свариваемые. Эту группу составляют углеродистые стали с содержанием углерода 0,3–0,4 %, например Ст5; низколегированные среднеуглеродистые стали (содержание углерода – 0,22-0,3 %), например 18 Г2 АФ, 20 ХГСА и др. Для сварки требуется подогрев (сопутствующий или предшествующий);
плохо свариваемые. К ним относятся теплоустойчивые стали, например 15 ХМ, 20 ХМФЛ и др., среднелегированные среднеуглеродистые стали типа 30 ХГСА и перлитные высоколегированные стали.
Сварка этих материалов возможна при наличии подогрева и термической обработки сваренного изделия.
Примерные режимы сварки конструкционных сталей представлены в табл. 28.
Таблица 28. РЕЖИМЫ ДУГОВОЙ СВАРКИ
КОНСТРУКЦИОННЫХ СТАЛЕЙ
Вид
соединения
Толщина
металла
Диаметр
электрода
Величина сварочного
тока
Стыковое l
мм
2
мм
25-25 А
1,5 мм
2
мм
35-50А
2
мм
2,5
мм
45- 70А
4
мм
3-4мм
120- бОА
5
мм
3-4мм
130-
180А
10мм
4-5
мм
140-220А
15мм
4-5
мм
160-250А
20
мм
4-6мм
160- 340А
Нахлесточное l
мм
2,5
мм
30-50А
1,5 мм
2,5
мм
35- 75 А
2
мм
2,5-5
мм
55-85 А
4
мм
3-4мм
120- бОА
5
мм
4мм
130-
180А
10мм
4-5мм
150-220А
15мм
4-5
мм
160-250А
20
мм
4-6
мм
160-340А
Тавровое
l
мм
2,5
мм
30-50А
1,5 мм
2,5
мм
40- 70А
2
мм
2,5-5
мм
50-ВОА
4
мм
3-4мм
120- бОА
5
мм
4мм
130- 180А
10мм
4-5
мм
150-220А
15мм
4-5
мм
160-250А
20
мм
4-6
мм
160-340А
Для сварки низкоуглеродистых сталей используют электроды марок УОНИ-13/45, ОММ-5, КПЗ-32 Р ЦМ-7 и др. А для
среднеуглеродистых сталей подходят электроды марок К-5 А, УОНИ-13/65, УП-2/45 и др.
