5.

Строгание древесины ручными инструментами

Строгание — резание древесины ножами, при котором траекторией резания является прямая, совпадающая с направлением рабочего движения. Строганием придают деталям правильную форму и размеры, указанные на чертеже. Кроме того, поверхность становится ровной, чистой и гладкой. Строгают древесину ручным или механическим способом.

Для ручного строгания древесины применяют рубанки, которые в зависимости от назначения могут быть различной конструкции, однако общий принцип их работы одинаков.

Все ручные рубанки делят на рубанки для строгания плоских поверхностей (рис. 17; шерхебель, рубанок одинарный и двойной, фуганок, полуфуганок, торцовый рубанок, цинубель) и рубанки для строгания профильных (фигурных) поверхностей (рис. 18). В рубанках для плоского строгания стружка выходит вверх через леток, а в рубанках для профильного строгания с узкими колодками стружка выходит сквозь прорезь со стороны.

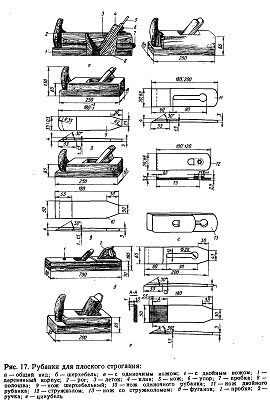

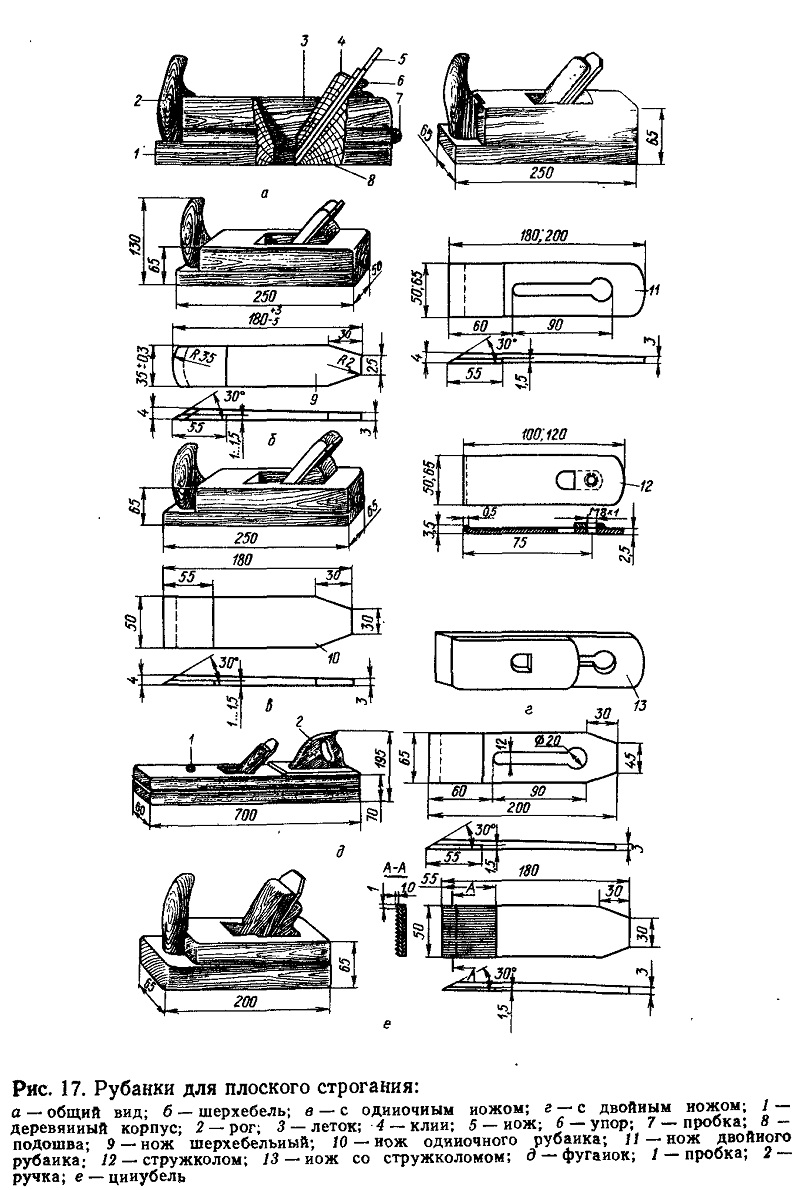

Рис. 17. Рубанки для плоского строгания

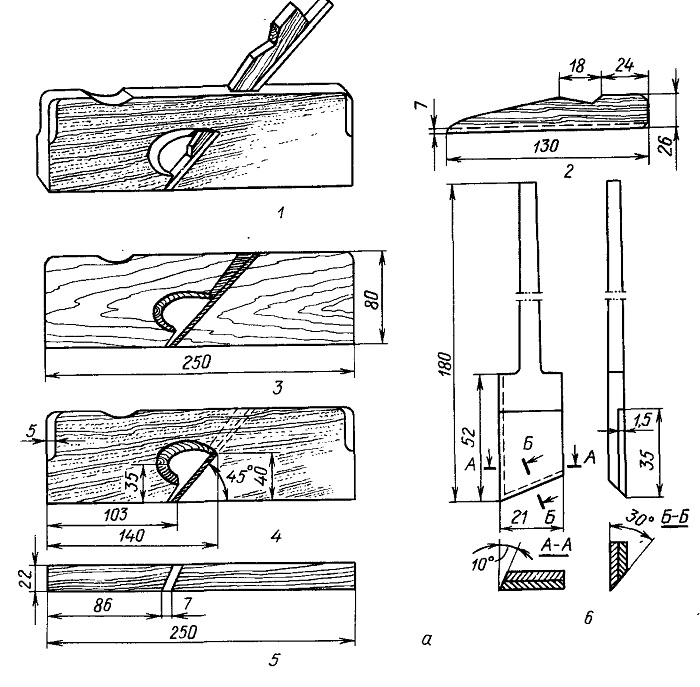

Рис. 18. Инструменты для профильного строгания:
а —зензубели: 1 — общий вид; 2 — клин; 3 — вид корпуса сбоку; 4 — вид снизу; 5 — нож

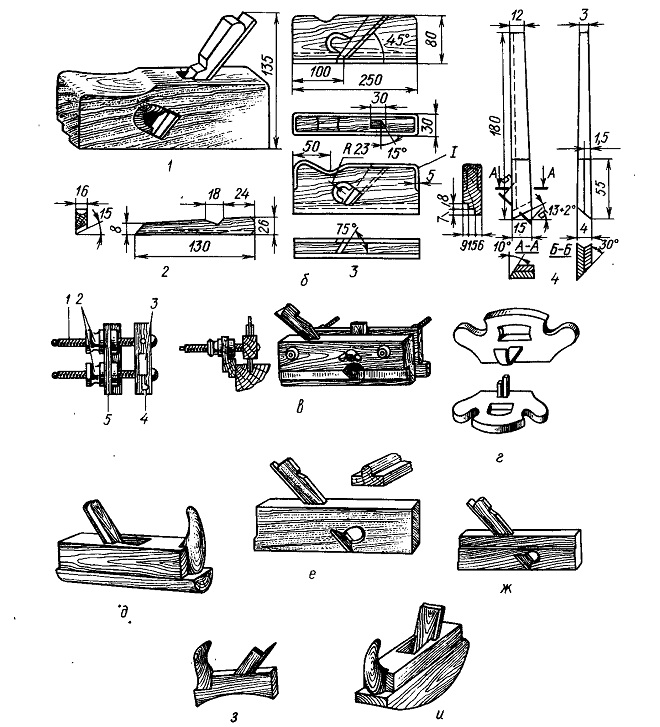

рис. 18 продолжение

 б — фальцгобель; 1 — общий вид; 2 — клин; 3 — корпус; Т—колодка; 4- нож; в — шпунтубель: 1 — винт; 2 — гайки; 3 — нож; 4 — корпус; 5 — направляющая планка.; г — грунтубель; д — галтель; е — штап; ж — калевка; з — горбач с вогнутым корпусом; и — горбач с выпуклым корпусом
