10. Монтаж оборудования лифта в приямке

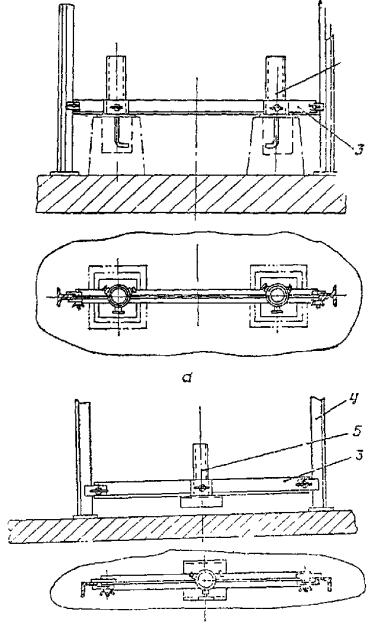

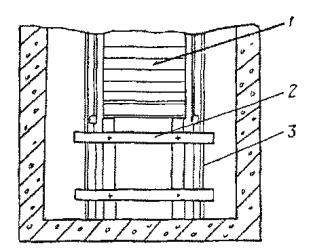

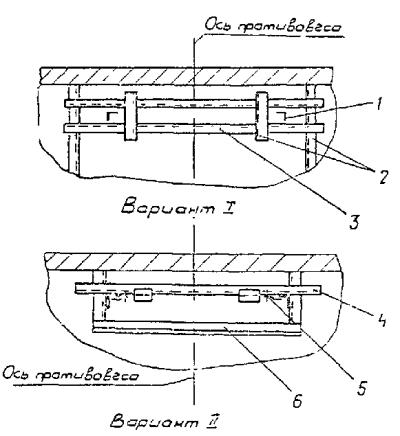

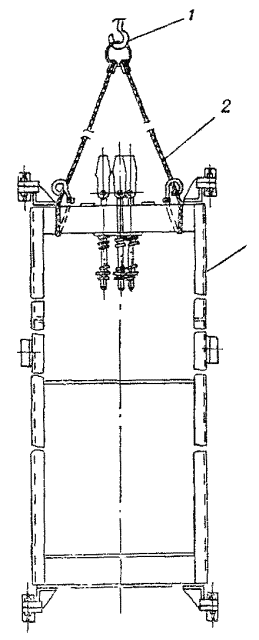

Рис. 43. Установка стоек буферов кабины и противовеса: а - под кабину; б - противовес; 1 - направляющая кабина; 2 - стойка буфера кабины; 3 - кондуктор; 4 -направляющая противовеса; 5 - стойка буфера противовеса 11. Монтаж противовеса11.1. Рамы противовеса монтируют, как правило, в собранном виде, если: строительная часть шахты здания и размеры дверного проема позволяют доставить раму противовеса в приямок; шахта и машинное помещение не перекрыты и строительный кран не демонтирован. 11.2. Монтаж рамы противовеса через открытый проем шахты производить в нижеприведенной последовательности: в приямке шахты между направляющими противовеса установить деревянную подставку и раскрепить ее в направляющих противовеса (рис. 44). Рис. 44. Установка подставки под противовес в приямке шахты: 1 - противовес; 2 - подставка; 3 - направляющая противовеса вверху шахты на уровне последней или предпоследней остановки установить балку, рассчитанную на массу рамы противовеса. Вариант установки балки показан на рис. 45; Рис. 45. Установка балок под противовес: 1 - направляющая противовеса; 2 - поперечные балки; 3 - продольная балка; 4 - монтажная балка; 5 - прижим; 6 -комбинированный кронштейн застропить раму противовеса двумя ветвями четырехветьевого стропа крана (рис. 46) и поднять противовес над шахтой лифта; постепенно опуская противовес, завести башмаки противовеса в направляющие противовеса и опустить в шахту на установленные балки, расстропить противовес; Рис. 46. Строповка рамы противовеса: 1 - грузовой крюк крана; 2 - двухветьевой строп, 3 - рама противовеса переставить монтажную лебедку, используемую ранее для монтажа направляющих и дверей шахты (раздел 7.2 и 8.1 настоящей инструкции), так, чтобы канат, сбегающий с барабана монтажной лебедки, находился на одной оси с направляющими противовеса; застропить противовес за верхнюю балку двухветьевым или универсальным (кольцевым) стропом и поднять противовес на 500-600 мм от балки, на которой был установлен противовес строительным краном; из-под противовеса убрать балку и опустить противовес по направляющим противовеса в приямок шахты на установленную подставку. 11.3. Монтаж противовеса через дверной проем шахты рекомендуется производить в такой последовательности: доставить раму противовеса к дверному проему шахты (при условии выполнения п. 11.1 настоящей инструкции); с одной стороны рамы противовеса снять направляющие и контрольный башмак; между направляющими противовеса установить деревянную подставку; опустить раму противовеса в приямок шахты; с помощью монтажной лебедки поднять противовес выше деревянной подставки, завести не снятые с рамы башмаки в направляющие противовеса и прикрепить к раме ранее снятые башмаки; поднять раму противовеса вверх шахты монтажной лебедкой и установить на балку в том случае, если сборка кабины осуществляется внизу шахты. 11.4. При невозможности доставки рамы противовеса в собранном виде (п. 11.1настоящей инструкции) раму противовеса необходимо разобрать на верхнюю и нижнюю балки и стояки, после чего их вручную доставить в шахту лифта. При необходимости допускается демонтировать и отводные блоки. 11.5. Сборку рамы противовеса рекомендуется производить внизу или вверху шахты. При неперекрытых машинном помещении и шахте сборку противовеса производить внизу шахты, а при перекрытых - вверху. Сборку рамы противовеса внизу шахты производить на деревянной подставке, вверху - на балке. 11.6. Последовательность сборки противовеса: застропить нижнюю балку рамы противовеса универсальным кольцевым стропом; монтажной лебедкой (рычажной или электрической) поднять нижнюю балку выше подставки (балки), завести башмаки в направляющие и нижнюю балку опустить на подставку (балку); установить и закрепить в нижней балке рамы стояки противовеса; застропить верхнюю балку рамы противовеса, поднять выше стояков, завести в направляющие противовеса и прикрепить к стоякам болтами. Разность длин диагоналей каркаса противовеса не должна превышать 5 мм. 11.7. Доставку грузов противовеса на отметки остановок, в зоне которых осуществляется загрузка противовесов грузами, производить: вручную, если загрузка противовеса осуществляется в зоне приямка или в зоне одной-двух остановок; в пакете с помощью крана на уровень отметки машинного помещения, а затем вручную по лестничным маршам к отметкам верхних остановок кабины; строительным подъемником ТП или ПГС на отметки площадок этажей, а затем вручную к дверям шахты лифта. 11.8. После сборки рамы и навески противовеса на канаты в раму уложить грузы (бетонные или чугунные), количество которых указано в установочном (монтажном) чертеже. При укладке грузов установить металлическую стяжку и ограничивающие уголки. 11.9. Грузы должны плотно, без просвета, прилегать к опорной плите, а также друг к другу. Местные зазоры между грузами допускаются не более 5 мм. Непараллельность плоскостей грузов относительно балок противовеса не допускается более 10 мм на длину груза, смещение грузов в сторону от продольной оси противовеса не должно превышать 5 мм. Железобетонные грузы не должны иметь трещин и сколов. Грузы, имеющие дефекты, устанавливать запрещается.
