3.1.
УКРУПНЕНИЕ ОБОРУДОВАНИЯ ЛИФТОВ НА
ПРОИЗВОДСТВЕННО-КОМПЛЕКТОВОЧНОЙ БАЗЕ
3.1.1. Поступающее с завода-изготовителя на
производственно-комплектовочную базу монтажного управления оборудование
лифтов после распаковки и проверки комплектности доставляют на
специально оборудованные рабочие места для подготовки его к монтажу.
3.1.2. Все работы по подготовке лифтового оборудования к монтажу
выполняются в соответствии с разработанными технологическими картами.
3.1.3. На производственно-комплектовочной базе осуществляют: входной
контроль качества оборудования; подготовку и крепление стыковых планок к
верхним концам направляющих; сборку кронштейнов крепления направляющих;
подсоединение и подготовку к установке электроаппаратов, устанавливаемых
в шахте; разделку подвесного кабеля и подсоединение его к клеммной
коробке на кабине;
заготовку жгутов электроразводки; установку трансформаторов и станции
управления на подставку и подсоединение к ним электроразводки; проверку
работы лебедки и заливку масла в редуктор; загрузку противовеса грузами;
очистку канатов от консервирующего покрытия; маркировку клемм клеммных
коробок; комплектовку и упаковку крепежных изделий; погрузку и отправку
оборудования на объект.
4. Доставка лифтового оборудования к месту монтажа
4.1.
ДОСТАВКА ЛИФТОВОГО ОБОРУДОВАНИЯ К МЕСТУ МОНТАЖА
КРАНОМ
4.1.1. При наличии на объекте строительного крана доставку оборудования
выполняют краном. Доставку оборудования можно производить заранее, до
начала монтажных работ, или частями.
4.1.2. Предварительно в непосредственной близости от шахты лифта на
отметке машинного помещения подготавливают площадку и согласовывают
место складирования и сроки хранения с представителем генподрядчика
(прорабом).
4.1.3. На площадке складирования необходимо подготовить оборудование к
подъему: проверить места строповок и при необходимости подтянуть
болтовые соединения; убедиться в целостности пакетов, ящиков и
контейнеров с целью исключения выпадения отдельных деталей при подъеме;
наметить очередность подъема оборудования.
4.1.4. При неперекрытых шахте и машинном помещении доставке с помощью
крана к месту установки подлежат: направляющие кабины и противовеса,
каркас противовеса, кабина лифта, двери шахты, лифтовая лебедка, панель
управления, подлебедочные балки, трубы электроразводок по шахте и
машинному помещению, отводные блоки, монтажная лебедка, ящик с лифтовыми
канатами и жгут проводов, необходимые крепежные детали.
4.1.5. При перекрытой шахте и неперекрытом машинном помещении доставке с
помощью крана подлежат: лифтовая лебедка, панель управления,
подлебедочные балки, отводные блоки, трубы электропроводок по машинному
помещению, монтажная лебедка.
Рис. 9. Строповка пакета направляющих:
1 -
блочная крюковая подвеска; 2
- траверса; 3
- пакет направляющих
4.1.6. При нижнем расположении машинного помещения и перекрытой шахте
лифта кран следует использовать только для доставки оборудования к
зданию.
4.1.7. Подъем на крышу здания пакета направляющих кабины и противовеса,
а также труб электроразводок по шахте и машинному помещению производить
траверсой (рис.
9).

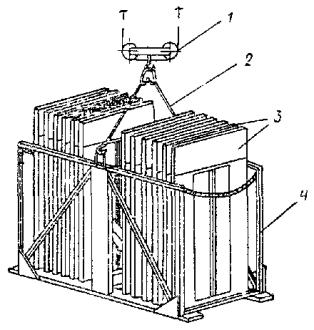

Рис. 10. Строповка контейнера с дверями шахты:
1 -
блочная крюковая подвеска; 2
- двухветьевой строп; 3
- двери шахты; 4
- контейнер
4.1.8. Двери шахты, если они поступают с завода-изготовителя в
контейнере, следует на крышу здания доставлять вместе с контейнером.
Строповку контейнера производить за скобы двумя ветвями четырехветьевого
стропа (рис.
10). При поставке дверей в пакетах строповку производить, как
показано на рис.
11.
Рис. 11. Строповка пакета с дверями шахты:
1 - блочная
крюковая подвеска; 2
- кольцевой
(универсальный строп); 3
- пакет дверей шахты

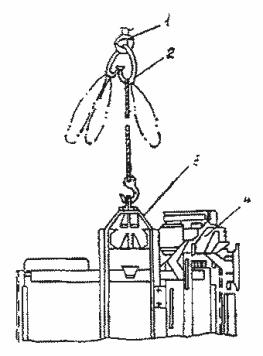

Рис. 12. Строповка кабины:
1 - грузовой
крюк блочной подвески; 2
- четырехветьевой строп; 3
- приспособление для
строповки кабины; 4
-кабина

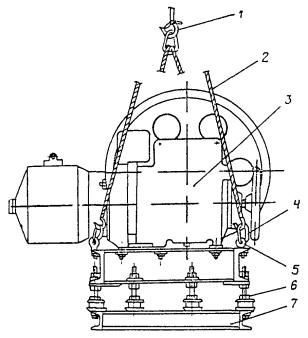

Рис. 13. Строповка лебедки:
1 -
грузовой крюк блочной подвески; 2
- четырехветьевой строп; 3
- лебедка; 4
- кольцо; 5 -
рым - болт; 6
-шпилька крепления подрамника; 7 -
подрамник
4.1.9. При доставке на крышу здания кабин использовать специальное
приспособление, которое закрепить в верхней балке- кабины болтами.
Строповку кабин производить как изображено на рис.
12.
4.1.10. Строповку лифтовых лебедок и панели управления производить как
показано на рис.
13 и 14.
4.1.11. При доставке лифтового оборудования строительным краном
использовать стропы и траверсу, входящие в комплект крана.
Рис. 14. Строповка панели управления:
1 -
грузовой крюк; 2 -
двухветьевой строп; 3
- панель управления
4.1.12. При доставке лифтового оборудования с использованием
строительного крана надлежит пользоваться знаковой и звуковой
сигнализацией.
