Одинарные поперечновязальные круглые машины с язычковыми иглами

Процесс петлеобразования. Процесс петлеобразования на указанных машинах — вязальный; он складывается из следующих моментов (рис. 36).

Заключение I. Игла И получает движение вверх, старая петля С находится в горловине платины П.

Прокладывание II. Игла начинает опускаться, старая петля оказывается под язычком иглы. На иглу прокладывается новая нить II.

Прессование III и вынесение IV. Игла продолжает опускаться и нить выносится под крючок иглы; под действием старой петли язычок иглы начинает закрываться (запрессовываться). Платина удерживает старую петлю от опускания вместе с иглой.

Нанесение V и соединение VI. Игла по-прежнему движется вниз. Старая петля скользит по закрытому крючку (наносится на него) и приближается к головке иглы, где соприкасается (соединяется) с изгибаемой в новую петлю нитью Н.

Кулирование VII и сбрасывание VIII. Игла опускается еще ниже. Нить Н изгибается (кулируется) в новую петлю и протягивается сквозь старую. Старая петля сбрасывается с крючка иглы.

Формирование IX. Игла опускается в самое низкое положение и вытягивается (формирует) новую петлю в соответствии с заданной величиной (длиной петли), т. е. требуемой плотностью вязания.

Оттяжка X. Платина выдвигается в крайнее переднее положение за спинку иглы, так что платинная дуга (протяжка) новой петли оказывается в ее горловине. Новая петля натягивается, что способствует получению трикотажа с более равномерной петельной структурой. Игла начинает подниматься вверх для осуществления момента заключения, и цикл повторяется.

По такому принципу осуществляется процесс петлеобразования на одинарных круглочулочных автоматах и многозамочных машинах.

Механизмы петлеобразования. Как следует из рассмотрения процесса петлеобразования, для его выполнения необходимо, чтобы иглы получали движение вверх и вниз, а платины — к центру и от центра машины. При этом их движения должны быть согласованными, подчиненными определенному закону. Закон движения иглам и платинам задается с помощью специальных механизмов, называемых замками (отсюда и названия машин— замочные, или многозамочные).

Замочные машины довольно разнообразны по конструкции. Обычно на них применяются язычковые иглы, которые располагаются в игольных пазах, нарезанных на внешней поверхности игольных цилиндров 1 (рис. 37, а) или же образованных закрепленными перегородками. Игольный цилиндр вращается и вместе с ним в пазах вращаются иглы 2.

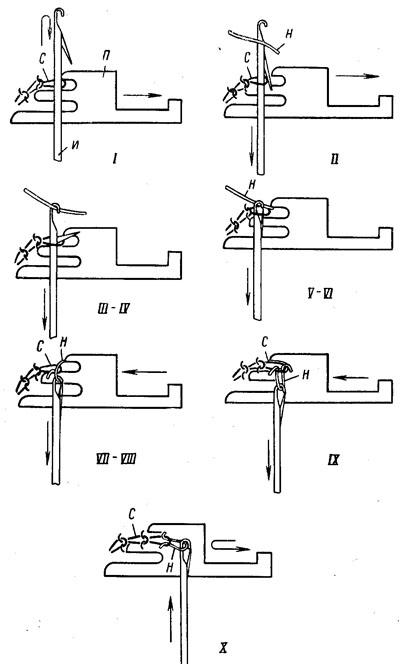

Рис. 36. Схема процесса петлеобразования на одинарной поперечновязальной машине с язычковыми иглами



Пятки 3 игл выступают над игольными пазами и входят в пазы неподвижно установленных замков 4. Замки представляют собой набор клиньев, укрепленных на охватывающем цилиндр разборном кольце так, что между ними оставлен паз (канал) для прохода пяток игл. Схема замков представлена на рис. 37, б.

Пятки 1 игл подходят при своем вращении к верхнему клину 2, опускаются до величины, соответствующей в процессе

петлеобразования самому низкому положению иглы, затем под действием нижнего клина 3 начинают подъем на заключение. Таким образом, скользя по замковому пазу, иглы совершают продольное движение вверх и вниз, что соответствует полному циклу петлеобразования.

Аналогично получают продольное движение и платины 5 (см. рис. 37, а), только замки для них расположены в горизонтальной плоскости; пятки платин 6, выступающие из пазов диска 7, под действием замковых клиньев 8 совершают движение по радиусу к центру и от центра машины.

Согласованность движений игл и платин достигается взаимным расположением клиньев их замков, соответствующим требованиям процесса петлеобразования.

В соответствии с этими же требованиями на машине устанавливается нитевод, подающий нить на иглы во время их опускания. В рассматриваемом случае нитевод, как и замки, неподвижен, а иглы и платины, вращаясь, пробегают мимо них, захватывая нить и осуществляя процесс вязания.

Достаточно широко распространены машины, где цилиндр с иглами и диск с платинами стоят неподвижно, а кольца с замками вращаются. В этом случае вместе с замками должен совершать вращательное движение и нитевод.

Совокупность замков (для платин и игл) и нитевода или других механизмов, обеспечивающих получение законченного цикла вязания, называется петлеобразующей системой.

Если на машине установлена одна система, то при одном обороте цилиндра образуется один ряд вязания. Обычно на замковом кольце вокруг цилиндра устанавливается несколько систем, в этом случае за один оборот машины будет связано столько рядов, сколько установлено систем. Следовательно, чем больше систем расположено на машине, тем больше будет ее производительность, так как увеличивается число рядов вязания за один оборот цилиндра. Однако с увеличением числа систем возрастает и число простоев машины из-за ликвидации обрывов нитей, смены поломанных игл, смены бобин и т. п. Поэтому повышение производительности машины не прямо пропорционально числу увеличения систем. Может возникнуть такое положение, когда дальнейшее увеличение числа систем не вызовет повышения производительности.

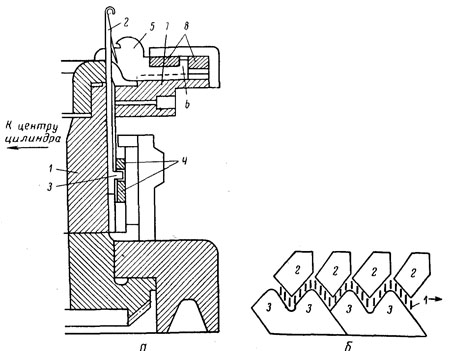

Рис. 37. Схема взаиморасположения петлеобразующих органов, игольных и платинных замков на одинарной поперечновязальной машине
